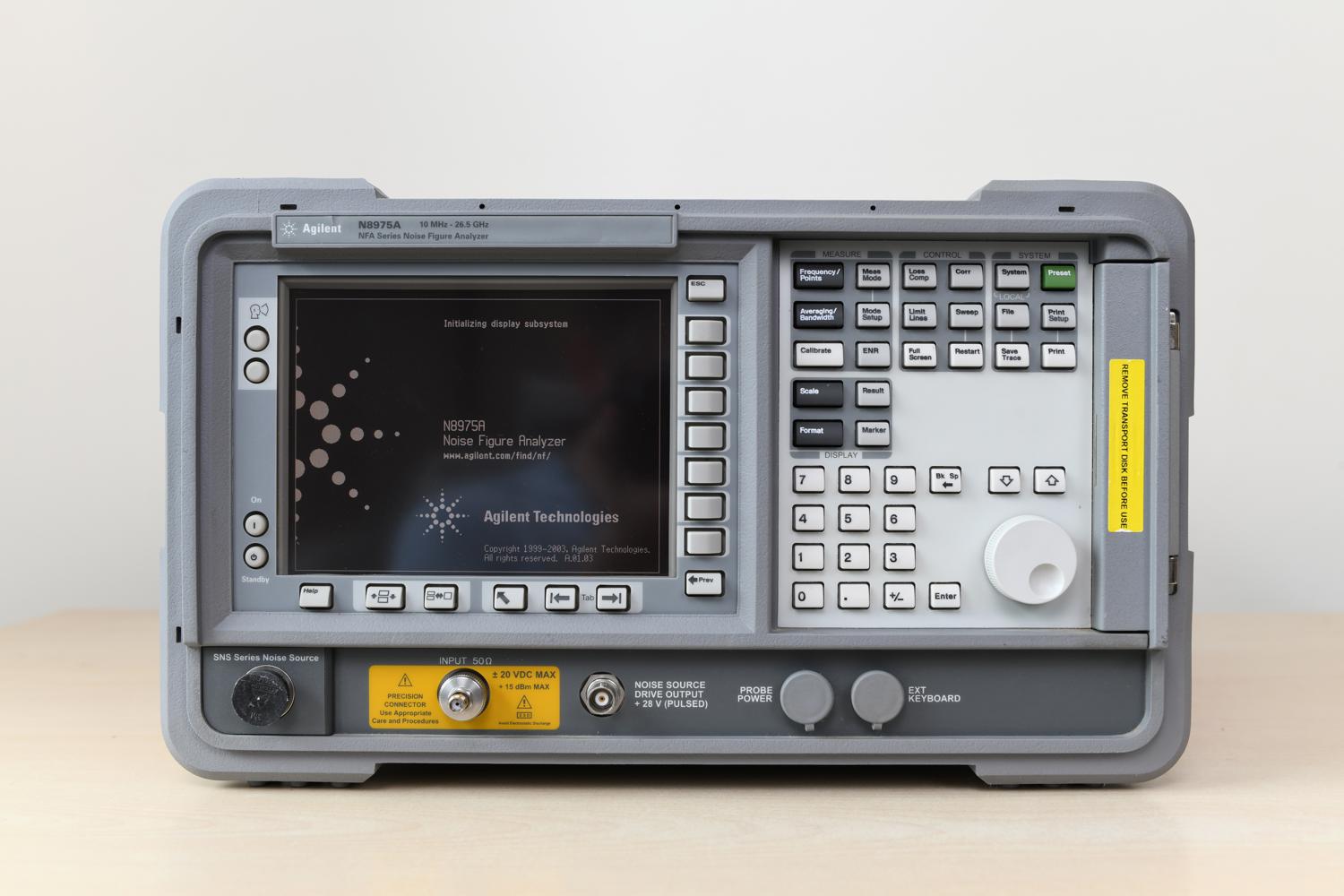

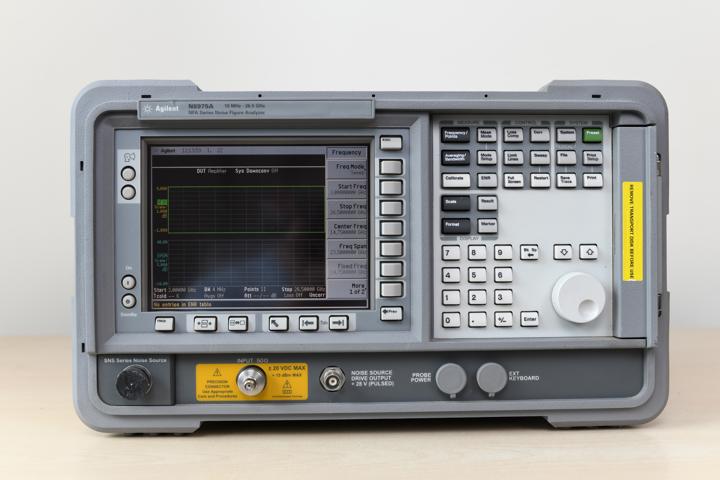

Agilent N8975A — анализатор коэффициента шума до 26,5 ГГц

Agilent N8975A, позднее поддерживаемый под брендом Keysight, — специализированный анализатор коэффициента шума из серии NFA Noise Figure Analyzer. Прибор предназначен для измерения коэффициента шума, шумовой температуры и усиления усилителей, приемных трактов, смесителей, конвертеров и других СВЧ-устройств в диапазоне от 10 МГц до 26,5 ГГц.

Для радиоинженера N8975A интересен тем, что это не обычный анализатор спектра с дополнительной программной опцией, а специализированный прибор для быстрых и повторяемых измерений noise figure. Он удобен при разработке и проверке малошумящих усилителей, приемников, downconverter-модулей, радиорелейных трактов, спутниковой аппаратуры, СВЧ-преобразователей и входных блоков измерительных приборов.

В отличие от универсального анализатора спектра, N8975A ориентирован именно на измерение шума. Интерфейс прибора, калибровка, работа с ENR-таблицами, подключение источников шума и отображение результатов построены вокруг одной основной задачи — корректно и быстро измерить шумовые характеристики устройства.

Основные характеристики Agilent N8975A

Параметр	Значение
Тип прибора	анализатор коэффициента шума
Серия	Agilent NFA Series
Диапазон частот	10 МГц – 26,5 ГГц
Измеряемые параметры	Noise Figure, Gain
Дополнительно	шумовая температура, Y-factor, график и таблица результатов
Диапазон измерения NF при ENR 4–7 дБ	0–20 дБ
Диапазон измерения NF при ENR 12–17 дБ	0–30 дБ
Диапазон измерения NF при ENR 20–22 дБ	0–35 дБ
Диапазон измерения усиления	–20…+40 дБ
Инструментальная неопределенность NF до 3 ГГц	менее ±0,05 дБ или ±0,1 дБ в зависимости от ENR
Инструментальная неопределенность NF выше 3 ГГц	менее ±0,15 дБ или ±0,2 дБ в зависимости от ENR
Инструментальная неопределенность усиления	менее ±0,17 дБ
Измерительные полосы	4 МГц, 2 МГц, 1 МГц, 400 кГц, 200 кГц, 100 кГц
Число точек sweep	2–401 или фиксированная частота
Усреднение	до 999 результатов
RF-вход	Precision 3,5 мм male, 50 Ом
Максимальная рабочая входная мощность	–10 dBm суммарной широкополосной мощности
Защищенный входной уровень	±20 В DC, +15 dBm RF
Интерфейсы	GPIB, RS-232
Управление внешним LO	отдельный второй GPIB
Рекомендуемая опция опоры	Option 1D5, высокостабильная частота 10 МГц

Для чего нужен анализатор коэффициента шума

Коэффициент шума показывает, насколько устройство ухудшает отношение сигнал/шум. Это один из важнейших параметров приемного тракта. Даже если усилитель имеет большой коэффициент усиления, плохой noise figure на входе приемника может резко снизить чувствительность всей системы.

N8975A применяется для измерения:

• малошумящих усилителей LNA;
• входных каскадов приемников;
• активных антенн;
• СВЧ-усилителей;
• downconverter-модулей;
• приемных трактов радиорелейных станций;
• спутниковых LNB и конвертеров;
• смесителей;
• частотно-преобразующих устройств;
• радиолокационных приемных модулей;
• измерительных предусилителей;
• криогенных и специальных усилителей, если частотный диапазон и методика подходят.

В радиотехнической практике коэффициент шума особенно важен для первых каскадов тракта. Именно они в наибольшей степени определяют итоговую чувствительность системы.

Метод измерения

N8975A использует классический Y-factor метод. К входу исследуемого устройства подключается калиброванный источник шума. Источник поочередно переводится в два состояния: cold и hot. Анализатор измеряет изменение выходной шумовой мощности и по известному ENR источника шума рассчитывает коэффициент шума и усиление DUT.

Типовая схема измерения усилителя:

Noise Source → DUT → Agilent N8975A

Сначала выполняется калибровка без исследуемого устройства:

Noise Source → Agilent N8975A

Затем DUT включается между источником шума и входом анализатора. Прибор автоматически учитывает калибровочные данные источника шума, измеряет Y-factor и рассчитывает noise figure и gain по частотным точкам.

Для частотно-преобразующих устройств схема усложняется: нужен внешний гетеродин, корректно заданные частоты RF, IF и LO, а также фильтры для подавления LO leakage, зеркального канала и нежелательных продуктов преобразования.

Совместимые источники шума

Для N8975A рекомендуются источники шума Agilent SNS Series:

Источник шума	Диапазон	Номинальный ENR
Agilent N4000A	10 МГц – 18 ГГц	около 6 дБ
Agilent N4001A	10 МГц – 18 ГГц	около 15 дБ
Agilent N4002A	10 МГц – 26,5 ГГц	около 15 дБ

Для полного использования диапазона N8975A до 26,5 ГГц наиболее логичен N4002A. Источники SNS имеют электронно хранимые калибровочные данные ENR, которые автоматически считываются анализатором. Это уменьшает риск ошибки оператора и повышает повторяемость измерений.

Также могут применяться старые источники шума Agilent 346 и волноводные источники серии 347, но с ними больше ручной работы: необходимо корректно ввести ENR-таблицу, учитывать разъемы, потери, температуру и состояние калибровки.

Выбор ENR источника шума

ENR источника шума нужно выбирать под тип DUT.

Для малошумящих усилителей лучше использовать источник с небольшим ENR, например около 5–6 дБ. Он меньше перегружает вход устройства и дает более корректные результаты для LNA с низким коэффициентом шума.

Для устройств с большим коэффициентом шума или большими потерями может потребоваться источник с ENR 15–20 дБ. Он обеспечивает больший Y-factor и улучшает устойчивость измерения.

Практически:

• ENR 4–7 дБ — для малошумящих усилителей;
• ENR 12–17 дБ — универсальный вариант;
• ENR 20–22 дБ — для шумных устройств, пассивных потерь и сложных трактов.

Слишком высокий ENR не всегда лучше. Он может перегружать исследуемый усилитель или переводить его в нелинейный режим. Слишком низкий ENR может дать малый Y-factor и ухудшить неопределенность.

Измерение усиления

Одновременно с коэффициентом шума N8975A измеряет усиление DUT. Диапазон измерения усиления составляет примерно от –20 до +40 дБ.

Это важно, потому что коэффициент шума без усиления не дает полной картины. Для каскадного приемного тракта нужно знать оба параметра. Низкий noise figure полезен только тогда, когда устройство имеет достаточное усиление и не ухудшает работу следующего каскада.

Например, LNA с NF 0,8 дБ и усилением 5 дБ может оказаться менее полезным в системе, чем LNA с NF 1,2 дБ и усилением 20 дБ, если следующий каскад имеет большой собственный шум.

Почему N8975A удобен для инженера

Главное преимущество N8975A — специализированный интерфейс. Оператор сразу работает с понятными параметрами:

• ENR источника шума;
• частотный диапазон;
• число точек;
• полоса измерения;
• число усреднений;
• тип DUT;
• режим усилителя или преобразователя;
• результаты NF и Gain.

Прибор показывает результаты в виде графика и таблицы. Это удобно при разработке LNA, когда нужно видеть не только одно значение, а зависимость коэффициента шума и усиления от частоты.

Например, для усилителя 1–2 ГГц можно быстро увидеть:

• минимальный noise figure;
• рост шума на краях диапазона;
• провал усиления;
• частоты возможной нестабильности;
• влияние согласующих цепей;
• результат после замены транзистора или корректировки bias.

Диапазон 10 МГц – 26,5 ГГц

N8975A перекрывает широкий диапазон от 10 МГц до 26,5 ГГц. Это делает его применимым для большинства коаксиальных RF- и СВЧ-задач.

Прибор подходит для диапазонов:

• HF/VHF/UHF;
• 433 МГц;
• 868/915 МГц;
• 1–2 ГГц;
• GPS/GNSS;
• 2,4 ГГц;
• 5–6 ГГц;
• 8–12 ГГц;
• Ku-диапазон;
• часть K-диапазона;
• СВЧ-тракты до 26,5 ГГц.

В верхнем диапазоне особенно важно качество соединителей, адаптеров и кабелей. Даже небольшой плохой переходник на 18–26,5 ГГц может добавить заметную ошибку из-за потерь и рассогласования.

Механический переключатель 3 ГГц

У N8975A есть важная конструктивная особенность: механический переключатель тракта при переходе через 3 ГГц. Он переключает прибор между диапазоном 10 МГц – 3 ГГц и микроволновым трактом 3–26,5 ГГц.

У этого переключателя ограниченный ресурс. Поэтому при работе желательно избегать частых sweep-измерений, пересекающих 3 ГГц. Если задача позволяет, лучше разделять измерение на два диапазона:

• 10 МГц – 3 ГГц;
• 3 ГГц – 26,5 ГГц.

Это особенно важно при автоматизированных циклах, когда программа может многократно гонять sweep через 3 ГГц и тем самым ускорять износ переключателя.

Входной разъем 3,5 мм

N8975A использует precision 3,5 mm male connector. Это качественный СВЧ-разъем, совместимый с диапазоном до 26,5 ГГц, но он требует аккуратного обращения.

При работе с таким входом нужно:

• использовать качественные 3,5 мм или SMA-адаптеры;
• не подключать поврежденные разъемы;
• применять правильный момент затяжки;
• избегать боковой нагрузки на разъем;
• очищать соединители;
• не допускать попадания металлической стружки;
• использовать защитный адаптер на входе прибора.

Повреждение центрального контакта или износ резьбы может привести к нестабильным результатам, плохому VSWR и дорогому ремонту.

Ограничение входной мощности

N8975A не является анализатором спектра с входным аттенюатором на +30 dBm. Это измеритель шумовой мощности, и его вход нужно защищать.

Максимальная рабочая входная мощность составляет около –10 dBm суммарной широкополосной мощности. Защищенный уровень — до +15 dBm RF и ±20 В DC, но это аварийный предел, а не нормальный режим эксплуатации.

При измерении усилителей с большим gain нужно следить за суммарной шумовой мощностью на входе N8975A. Если DUT имеет большое усиление, а источник шума имеет высокий ENR, вход анализатора можно перегрузить.

В таких случаях применяют:

• внешний аттенюатор после DUT;
• уменьшение ENR источника шума;
• ограничение полосы измерения;
• проверку уровня выходной мощности;
• предварительный расчет бюджета gain/noise power.

Измерительные полосы

N8975A поддерживает измерительные полосы:

• 4 МГц;
• 2 МГц;
• 1 МГц;
• 400 кГц;
• 200 кГц;
• 100 кГц.

Широкая полоса дает более быструю и устойчивую оценку шумовой мощности, но требует, чтобы DUT имел достаточно ровную характеристику в пределах этой полосы. Узкая полоса полезна для узкополосных устройств и измерений рядом с фильтрами.

При измерении узкополосных усилителей, фильтров и приемных трактов важно, чтобы полоса измерения не была шире полезной полосы устройства. Иначе анализатор будет усреднять шум и gain по частотной области, где DUT уже может иметь спад.

Измерение частотно-преобразующих устройств

N8975A поддерживает измерения устройств с преобразованием частоты. Это одна из важных функций для радиоинженера, потому что многие реальные приемные тракты включают смеситель или downconverter.

Типовые объекты:

• смесители;
• LNB;
• приемные конвертеры;
• радиорелейные downconverter-модули;
• спутниковые приемные блоки;
• СВЧ-преобразователи в IF;
• измерительные frontend-модули.

Для таких измерений нужен внешний локальный генератор. N8975A может управлять внешним LO через отдельный второй GPIB. Это позволяет синхронно перестраивать LO при sweep-измерении.

Однако такие измерения требуют большой аккуратности. На результат могут влиять:

• фазовый шум LO;
• шумовая полка LO;
• утечка LO на вход анализатора;
• зеркальный канал;
• потери фильтров;
• неравномерность IF-тракта;
• sideband ambiguity;
• неправильный учет DSB/SSB;
• плохое согласование смесителя.

Для downconverter-измерений часто нужны дополнительные фильтры, чтобы LO leakage не попадал в чувствительный вход анализатора и не вызывал перегрузку.

Погрешность измерения

В измерении коэффициента шума важна не только паспортная инструментальная неопределенность прибора. Итоговая погрешность зависит от всей измерительной схемы.

На результат влияют:

• точность ENR источника шума;
• рассогласование noise source и DUT;
• рассогласование DUT и анализатора;
• потери адаптеров и кабелей;
• температура источника шума;
• gain DUT;
• собственный noise figure анализатора;
• выбранная полоса;
• Y-factor;
• стабильность DUT;
• линейность DUT при включенном источнике шума;
• утечка LO для конвертеров;
• правильность калибровки.

Именно поэтому два прибора с одинаковой паспортной точностью могут давать разные результаты в плохой измерительной схеме. Для точных измерений коэффициента шума качественные соединители, калиброванные источники шума и правильная методика не менее важны, чем сам анализатор.

Где N8975A особенно силен

Agilent N8975A удобен там, где коэффициент шума является основной измеряемой характеристикой.

Наиболее подходящие задачи:

• разработка LNA;
• входные каскады приемников;
• контроль серийных усилителей;
• измерение noise figure по частоте;
• измерение gain и NF одним sweep;
• проверка приемных конвертеров;
• лаборатория СВЧ-разработки;
• ремонт и настройка малошумящих модулей;
• сравнение транзисторов и bias-режимов;
• оптимизация согласующих цепей;
• документирование шумовых характеристик изделия.

Для инженера, который регулярно занимается именно шумовыми измерениями, N8975A часто удобнее универсального анализатора спектра с опцией.

Ограничения N8975A

N8975A — специализированный прибор, и это одновременно его преимущество и ограничение.

Он не заменяет анализатор спектра. С его помощью нельзя полноценно измерять:

• гармоники;
• spurious;
• фазовый шум;
• ACLR;
• ширину спектра;
• цифровую модуляцию;
• мощность канала;
• спектральную маску;
• интермодуляцию усилителя;
• поведение передатчика во времени.

Для этих задач нужен отдельный анализатор спектра или сигнал-анализатор.

Также нужно учитывать:

• вход чувствителен к перегрузке;
• механический переключатель 3 ГГц имеет ресурс;
• прибор уже возрастной;
• интерфейсы устаревшие;
• нет современного LAN/USB-интерфейса для данных;
• разъем 3,5 мм требует аккуратного обращения;
• для верхнего диапазона нужен качественный источник шума до 26,5 ГГц;
• для смесителей и конвертеров требуется внешний LO и фильтрация.

Сравнение Agilent N8975A и Rohde & Schwarz FSU с опцией FS-K30

Для радиоинженера часто возникает вопрос: что лучше для измерения коэффициента шума — специализированный Agilent N8975A или универсальный анализатор спектра Rohde & Schwarz FSU с опцией FS-K30 Noise Figure and Gain Measurements?

Оба решения могут измерять noise figure и gain методом Y-factor, но их философия разная.

Параметр	Agilent N8975A	Rohde & Schwarz FSU + FS-K30
Тип прибора	специализированный анализатор коэффициента шума	универсальный анализатор спектра с опцией NF
Основное назначение	Noise Figure и Gain	Спектральный анализ + Noise Figure
Диапазон	10 МГц – 26,5 ГГц	зависит от модели FSU, вплоть до СВЧ-диапазона и выше с внешними смесителями
Удобство NF-измерений	очень высокое	высокое, но через приложение
Измерение гармоник и spurious	нет	да
Измерение интермодуляции	нет	да
Анализ спектра	нет в классическом смысле	полноценный
Измерение фазового шума	нет	возможно с отдельной опцией FS-K40
Работа с источником шума	основная функция прибора	через FS-K30
Работа с внешним LO	предусмотрен второй GPIB	зависит от конфигурации и ПО
Подходит для производства LNA	да, очень хорошо	да, но прибор дороже и универсальнее
Подходит для общей RF-лаборатории	только как NF-анализатор	да, как основной анализатор спектра
Риск устаревания	специализированный старый прибор	также старый, но более универсальный
Проверка DUT на паразитную генерацию	нужен отдельный анализатор	можно сразу тем же прибором

Преимущества Agilent N8975A перед FSU + FS-K30

N8975A лучше подходит, если основная задача — регулярные измерения коэффициента шума.

Его преимущества:

• специализированный интерфейс;
• простая логика настройки;
• быстрое получение NF и Gain;
• удобная работа с SNS-источниками шума;
• автоматическая загрузка ENR-данных;
• хорошая повторяемость;
• меньше лишних функций для оператора;
• понятная методика для производственного контроля;
• второй GPIB для LO в частотно-преобразующих измерениях;
• диапазон до 26,5 ГГц в одном приборе.

Если лаборатория занимается именно LNA, приемниками и шумовыми параметрами, N8975A может быть более прямым и удобным инструментом.

Преимущества Rohde & Schwarz FSU с FS-K30

FSU с опцией FS-K30 сильнее как универсальное измерительное решение. Он может измерить коэффициент шума, а затем сразу проверить спектральные параметры DUT.

Преимущества FSU:

• полноценный анализатор спектра;
• измерение гармоник;
• измерение spurious;
• измерение интермодуляции;
• проверка самовозбуждения усилителя;
• анализ спектра выходного сигнала;
• измерение мощности;
• работа с модулированными сигналами при наличии опций;
• расширение диапазона внешними гармоническими смесителями;
• возможность фазового шума с FS-K40;
• лучшая универсальность для RF-лаборатории.

Это особенно важно при разработке усилителей. Низкий noise figure сам по себе не гарантирует хороший модуль. Усилитель может иметь отличный NF, но при этом возбуждаться, иметь плохую линейность, высокий уровень гармоник или спуры. FSU позволяет проверить это тем же прибором.

Практический выбор

Если требуется только измерять NF и Gain большого количества усилителей, особенно в серийном контроле, Agilent N8975A выглядит логичнее. Он проще, специализированнее и удобнее для оператора.

Если нужен один прибор для общей RF-лаборатории, где кроме коэффициента шума нужно измерять спектр, гармоники, spurious, интермодуляцию, фазовый шум и модуляционные параметры, лучше подходит Rohde & Schwarz FSU с FS-K30.

Идеальная лабораторная конфигурация:

• N8975A — для быстрых и регулярных шумовых измерений;
• FSU/FSQ/FSV/FSW — для контроля спектра, линейности, spurious и сложных RF-измерений.

Если нужно выбрать только один прибор, выбор зависит от основной задачи:

• разработка и производство LNA → N8975A;
• универсальная СВЧ-лаборатория → FSU с FS-K30;
• ремонт и диагностика разных RF-устройств → FSU;
• точная серия измерений NF до 26,5 ГГц → N8975A;
• анализ усилителя полностью, включая гармоники и самовозбуждение → FSU.

Важные методические замечания

При измерении коэффициента шума нельзя просто подключить DUT и доверять цифре на экране. Нужно контролировать всю измерительную цепь.

Рекомендуется:

1. Использовать источник шума с актуальной калибровкой ENR.
2. Прогреть прибор и источник шума.
3. Выполнить калибровку непосредственно перед измерением.
4. Минимизировать число переходников.
5. Использовать качественные СВЧ-кабели.
6. Не перегружать вход анализатора.
7. Проверять согласование DUT.
8. Учитывать потери перед DUT.
9. Учитывать потери после DUT.
10. Проверять DUT на самовозбуждение анализатором спектра.
11. Для смесителей использовать фильтры LO leakage и image response.
12. Не пересекать 3 ГГц без необходимости на N8975A.
13. Проверять repeatability несколькими повторными измерениями.
14. Документировать температуру и bias DUT.

Особенно важны потери перед DUT. Если между noise source и входом усилителя стоит кабель или адаптер с потерями, эти потери напрямую ухудшают измеренный коэффициент шума. Даже 0,2 дБ потерь на входе могут добавить заметную ошибку.

На что обратить внимание при покупке Agilent N8975A

N8975A — возрастной прибор, поэтому при покупке нужно проверять не только включение, но и реальные измерительные параметры.

Проверка диапазона

Нужно проверить работу в нескольких точках:

• 10–100 МГц;
• 1 ГГц;
• 2,5–3 ГГц;
• выше 3 ГГц;
• 10 ГГц;
• 18 ГГц;
• 26,5 ГГц.

Особое внимание — переходу через 3 ГГц и работе механического переключателя.

Проверка входного разъема

Нужно осмотреть precision 3,5 mm connector:

• нет ли повреждения центрального контакта;
• нет ли сорванной резьбы;
• нет ли люфта;
• нет ли следов удара;
• стабилен ли контакт при легком движении кабеля;
• есть ли защитный адаптер.

Поврежденный вход может сделать прибор практически непригодным для точных СВЧ-измерений.

Проверка с источником шума

Желательно проверить прибор с исправным N4002A или другим калиброванным источником до 26,5 ГГц. Нужно выполнить калибровку и измерить известный усилитель или хотя бы through/аттенюатор по методике.

Проверяют:

• загрузку ENR;
• включение noise source;
• стабильность Y-factor;
• результаты gain;
• повторяемость NF;
• отсутствие ошибок при sweep;
• работу усреднения.

Проверка интерфейсов

Нужно проверить:

• GPIB;
• RS-232;
• второй GPIB для внешнего LO;
• сохранение результатов;
• печать или экспорт, если это важно;
• работу с управляющим ПО.

Проверка опоры

Опция 1D5 повышает стабильность частотной опоры. Для большинства NF-измерений это не критично так же, как для анализатора спектра, но при узких полосах, частотно-преобразующих измерениях и автоматизации стабильная опора полезна.

Проверка состояния прибора

Следует обратить внимание на:

• вентиляторы;
• дисплей;
• клавиатуру;
• энкодер;
• загрузку системы;
• отсутствие ошибок самотеста;
• стабильность после прогрева;
• дату последней калибровки;
• серийный префикс и версию RF board;
• состояние внутренней памяти;
• комплект документации и кабелей.

Типичные ошибки при измерении noise figure

Самые распространенные ошибки:

• использование неподходящего ENR;
• перегрузка входа DUT источником шума;
• перегрузка входа N8975A выходным шумом усилителя;
• плохой переходник на входе;
• отсутствие учета потерь перед DUT;
• измерение усилителя, который самовозбуждается;
• попытка измерять узкополосный DUT слишком широкой полосой;
• неправильно заданный LO для конвертера;
• перепутанный sideband;
• LO leakage в тракте анализатора;
• устаревшая ENR-калибровка источника;
• измерение без достаточного прогрева;
• частые sweep через 3 ГГц.

Для инженерной практики полезно всегда проверять DUT анализатором спектра до и после NF-измерения. Если усилитель генерирует паразитный сигнал, результат noise figure может выглядеть странно и не отражать реальную чувствительность.

Применение в лаборатории радиоинженера

N8975A хорошо подходит для:

• разработки малошумящих усилителей;
• подбора транзисторов и bias-режима;
• настройки входных согласующих цепей;
• проверки серийных LNA;
• сравнения разных топологий усилителей;
• измерения приемных трактов;
• анализа downconverter-модулей;
• работы с Ku/K-диапазоном до 26,5 ГГц;
• документирования NF/Gain по частоте;
• контроля качества после ремонта.

В сервисной лаборатории прибор полезен при ремонте приемных СВЧ-модулей, когда простое измерение усиления недостаточно. Усилитель может усиливать сигнал, но иметь деградировавший транзистор, повышенный шум или плохой bias, что сразу видно по коэффициенту шума.

Преимущества Agilent N8975A

К сильным сторонам прибора относятся:

• диапазон до 26,5 ГГц;
• специализированная архитектура для NF;
• удобный интерфейс измерения noise figure;
• одновременное измерение NF и gain;
• низкая инструментальная неопределенность;
• совместимость с SNS-источниками шума;
• автоматическая загрузка ENR-данных;
• поддержка частотно-преобразующих DUT;
• второй GPIB для LO;
• графическое и табличное отображение результатов;
• sweep до 401 точки;
• усреднение до 999 результатов;
• хорошая повторяемость в правильной измерительной схеме.

Недостатки

Основные ограничения:

• не является анализатором спектра;
• не измеряет spurious и гармоники;
• нет real-time-анализа;
• нет современных интерфейсов LAN/USB;
• чувствительный вход с ограниченной допустимой мощностью;
• механический переключатель на 3 ГГц имеет ресурс;
• возрастная элементная база;
• требуется качественный источник шума;
• для верхнего диапазона нужны хорошие кабели и адаптеры;
• для конвертеров нужны LO, фильтры и аккуратная методика;
• ремонт может быть сложным и дорогим.

Заключение

Agilent N8975A — профессиональный специализированный анализатор коэффициента шума до 26,5 ГГц. Он остается ценным прибором для лабораторий, занимающихся разработкой, ремонтом и производственным контролем малошумящих усилителей, приемных трактов и СВЧ-преобразователей.

Его главное преимущество — простое и повторяемое измерение noise figure и gain. При наличии хорошего источника шума, корректной калибровки и аккуратной СВЧ-оснастки N8975A позволяет быстро получать инженерно полезные данные по всему диапазону до 26,5 ГГц.

В сравнении с Rohde & Schwarz FSU с опцией FS-K30, N8975A выигрывает как специализированный прибор для шумовых измерений. FSU, наоборот, выигрывает как универсальная платформа: он измеряет не только noise figure, но и спектр, гармоники, spurious, интермодуляцию и другие параметры DUT.

Поэтому выбор зависит от задачи. Для регулярного измерения коэффициента шума лучше N8975A. Для универсальной СВЧ-лаборатории, где нужно видеть весь спектр поведения устройства, предпочтительнее Rohde & Schwarz FSU с опцией анализа шума.

SEO Title

Agilent N8975A — анализатор коэффициента шума до 26,5 ГГц

SEO Description

Инженерный обзор анализатора коэффициента шума Agilent Keysight N8975A. Диапазон 10 МГц–26,5 ГГц, измерение Noise Figure и Gain, источники шума SNS, особенности измерений LNA и сравнение с Rohde & Schwarz FSU с опцией FS-K30.

SEO Keywords

Agilent N8975A, Keysight N8975A, анализатор коэффициента шума, noise figure analyzer, NFA Series, измерение коэффициента шума, измерение noise figure, измерение усиления, LNA noise figure, Agilent N4002A, SNS noise source, коэффициент шума до 26.5 ГГц, Rohde Schwarz FSU, R&S FSU, FS-K30, анализ шума Rohde Schwarz, noise figure measurement, Y-factor, измерение шумовой температуры, анализатор коэффициента шума Agilent

SEO-теги

• Agilent N8975A
• Keysight N8975A
• Noise Figure Analyzer
• анализатор коэффициента шума
• коэффициент шума
• noise figure
• измерение коэффициента шума
• измерение усиления
• Y-factor
• LNA measurement
• малошумящий усилитель
• NFA Series
• N4002A
• SNS noise source
• 10 MHz to 26.5 GHz
• анализатор шума до 26.5 ГГц
• Rohde Schwarz FSU
• R&S FSU
• FS-K30
• noise figure measurement application
• сравнение N8975A и FSU
• СВЧ измерения
• RF лаборатория
• измерение приемного тракта
• downconverter noise figure
