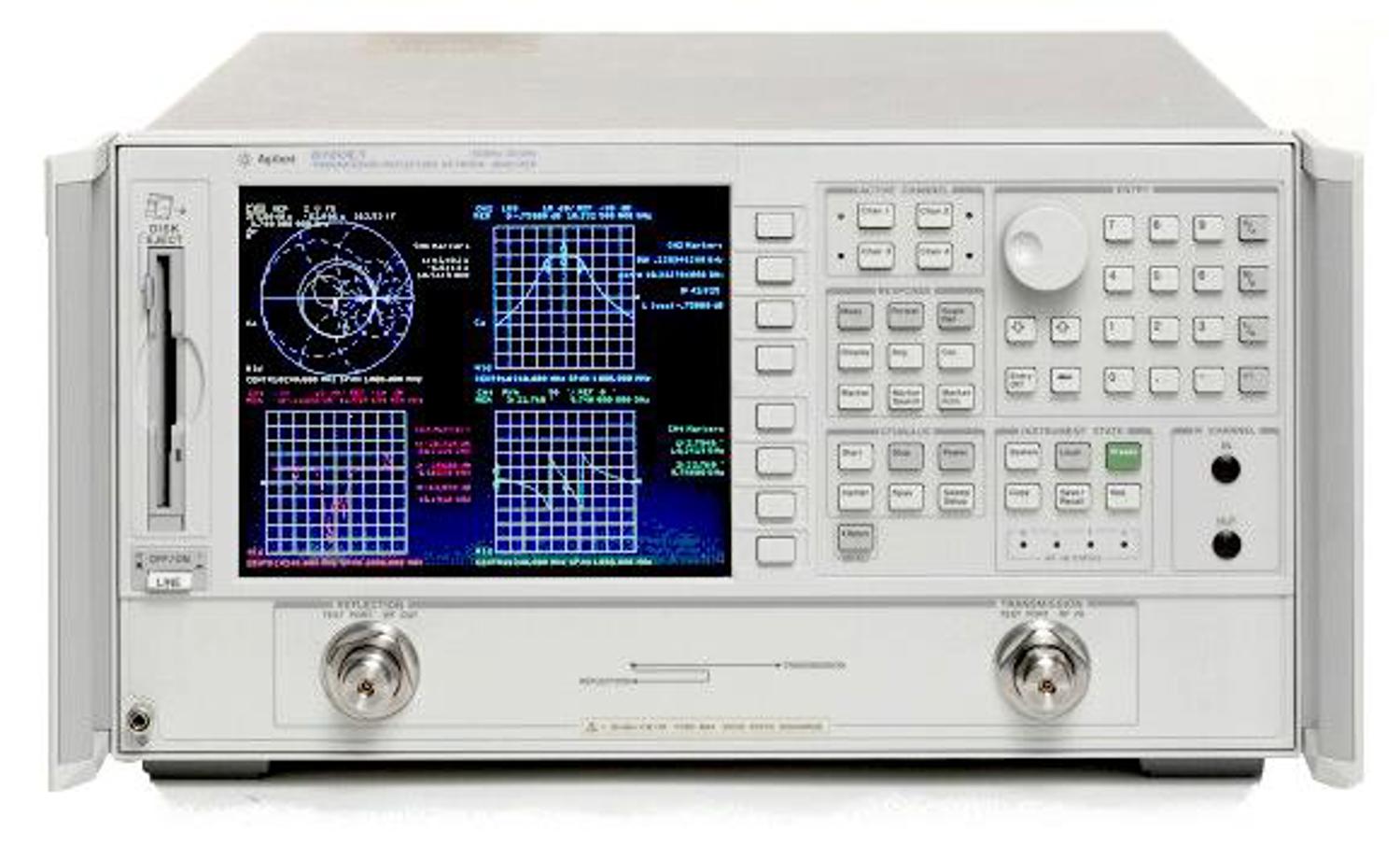

Анализатор цепей Agilent 8720

Нет в наличии

Ключевые факты

Диаппазон частот:от 50 МГц до 20 ГГц
Диапазон мощности: от −65 дБм до −10 дБм.
Динамический диапазон (для 8720ES): 100 дБ.
Номер в ГРСИ РФ: 24704-03

Анализатор цепей Agilent 8720: описание и технические характеристики

Agilent 8720 — это высокоточный векторный анализатор цепей, предназначенный для прецизионной оценки радиочастотных (РЧ) и СВЧ-параметров электронных компонентов и систем. Прибор широко применяется в телекоммуникациях, оборонной промышленности, научных исследованиях и разработке радиоэлектронной аппаратуры.

Основное назначение

Анализатор позволяет:

измерять параметры переданных, падающих и отражённых сигналов;
оценивать отражательные (S11, S22) и трансмиссионные (S21, S12) характеристики устройств;
анализировать коэффициент стоячей волны по напряжению (КСВН);
измерять время групповой задержки и фазовые характеристики;
строить полярные диаграммы и диаграммы Смита;
проводить математическую и графическую обработку результатов.

Ключевые области применения

разработка и тестирование антенн, фильтров, усилителей;
диагностика и ремонт СВЧ-устройств;
проверка параметров радиочастотных компонентов;
исследовательские работы в области СВЧ-техники;
контроль качества производства РЧ-оборудования.

Тип анализатора:

8720ES — векторный анализатор цепей (VNA), измеряет амплитуду и фазу сигналов, поддерживает полный набор S-параметров (S11, S21, S12, S22).
8720ET — скалярный анализатор цепей (SNA), измеряет только амплитудные характеристики (без фазовой информации).

Измеряемые параметры:

8720ES: амплитуда + фаза, время групповой задержки, диаграммы Смита, полярные диаграммы.
8720ET: только амплитудные зависимости (например, АЧХ), КСВН (через косвенные методы).

Технические характеристики

Диапазон частот: от 50 МГц до 20 ГГц.

Разрешение по частоте: 100 кГц.
Динамический диапазон: 100 дБ.
Диапазон мощности: от −65 дБм до −10 дБм.
Входной импеданс: 50 Ω.
Поддерживаемые измерения:

S-параметры (S11, S21, S12, S22);
КСВН;
фаза;
время групповой задержки;
диаграмма Смита;
полярные диаграммы.

Калибровка:

сквозное соединение;
12-шаговая двухпортовая калибровка;
калибровка по стандарту отражения.

Интерфейсы подключения:

GPIB и USB (для 8720ES).

Дисплей:

встроенный дисплей с меню управления (8720ES).

Дополнительные возможности:

сохранение изображений во внутренней памяти;
экспорт данных на ПК;
поддержка автоматизированных систем тестирования;

Преимущества

высокая точность и стабильность измерений;
широкий диапазон частот;
многофункциональность;
гибкость настройки и калибровки;
совместимость с ПК для расширенной обработки данных.

Примечания

Для обеспечения точности и воспроизводимости результатов требуется:

соблюдение методик подключения и настройки;
регулярная калибровка прибора;
использование качественных измерительных аксессуаров.

Agilent 8720 — надёжный и универсальный инструмент для инженеров и исследователей, позволяющий глубоко анализировать характеристики РЧ-устройств и ускорять процесс разработки новых технологий.
