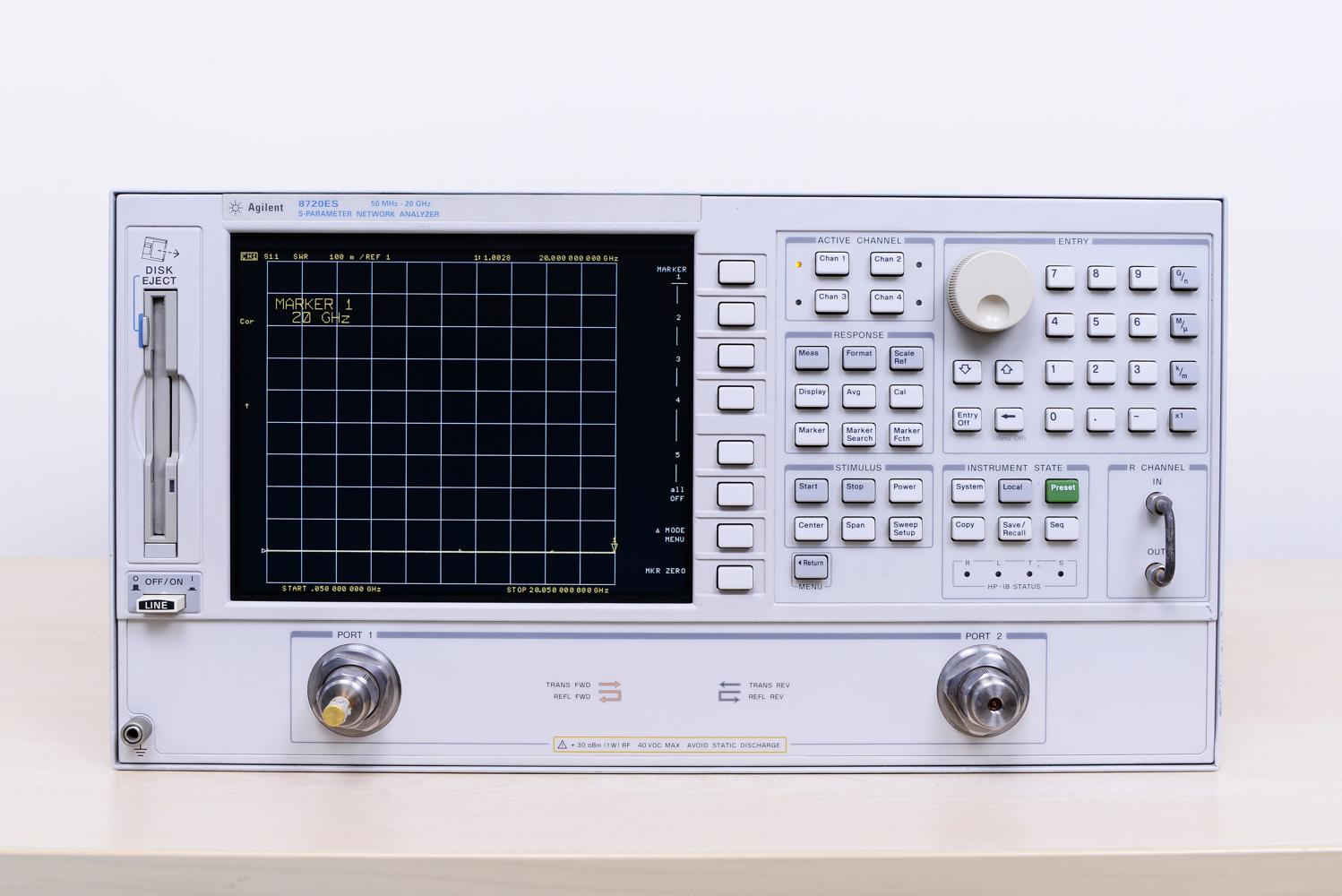

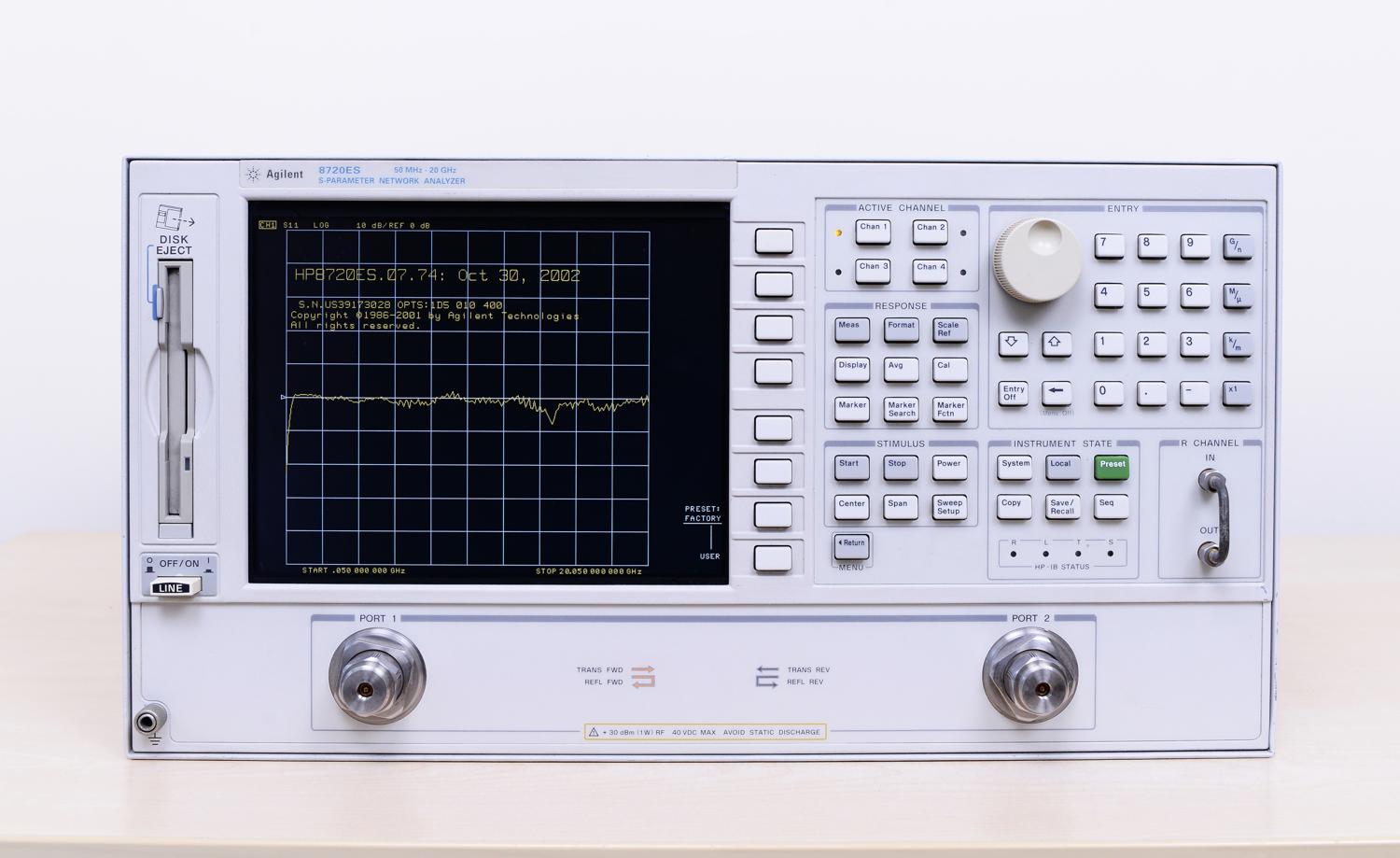

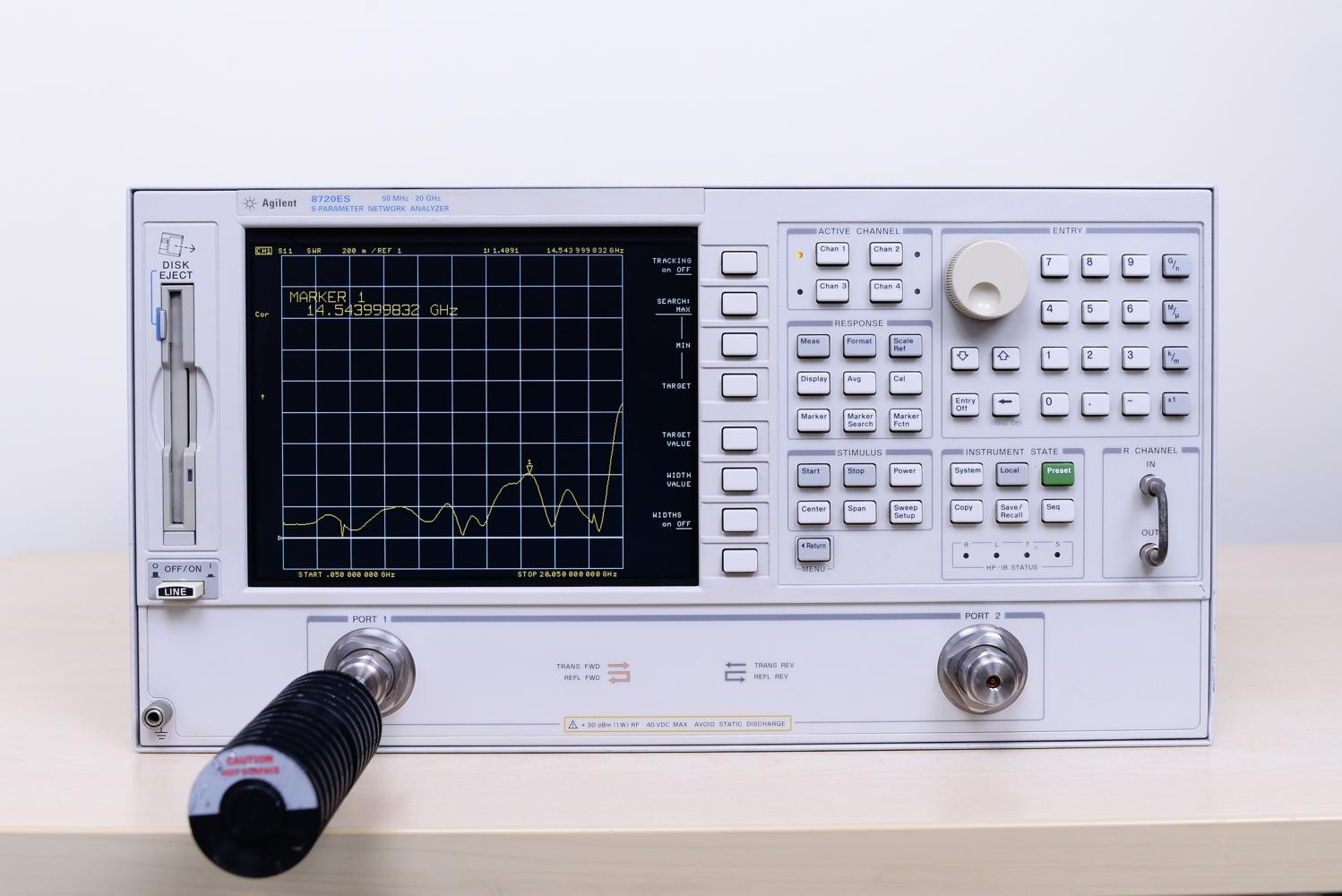

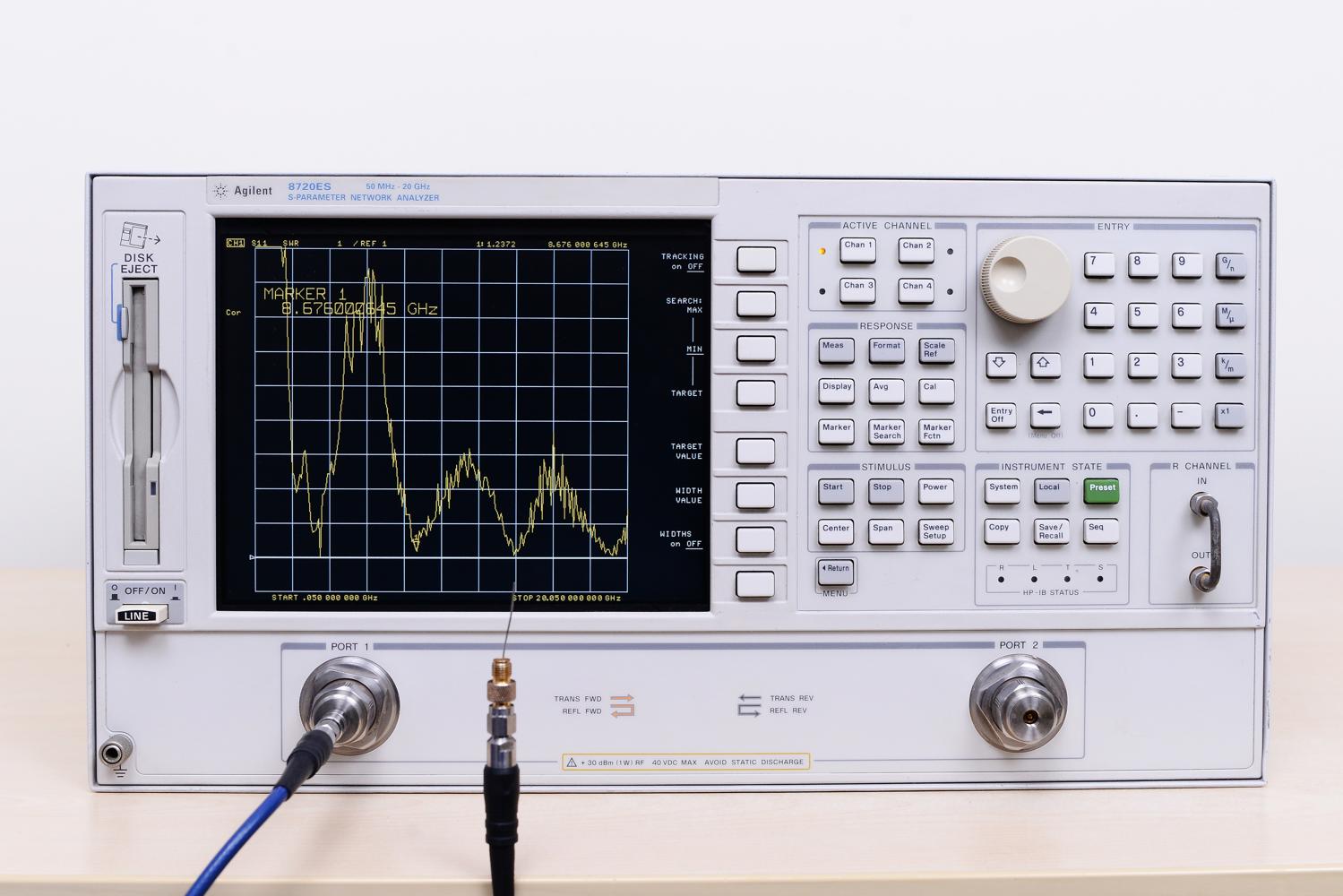

Анализатор цепей Agilent 8720ES

Анализатор цепей Agilent 8720: описание и технические характеристики

Agilent 8720  — это высокоточный векторный анализатор цепей, предназначенный для прецизионной оценки радиочастотных (РЧ) и СВЧ-параметров электронных компонентов и систем. Прибор широко применяется в телекоммуникациях, оборонной промышленности, научных исследованиях и разработке радиоэлектронной аппаратуры.

Основное назначение

Анализатор позволяет:

• измерять параметры переданных, падающих и отражённых сигналов;
• оценивать отражательные (S11, S22) и трансмиссионные (S21, S12) характеристики устройств;
• анализировать коэффициент стоячей волны по напряжению (КСВН);
• измерять время групповой задержки и фазовые характеристики;
• строить полярные диаграммы и диаграммы Смита;
• проводить математическую и графическую обработку результатов.

Ключевые области применения

• разработка и тестирование антенн, фильтров, усилителей;
• диагностика и ремонт СВЧ-устройств;
• проверка параметров радиочастотных компонентов;
• исследовательские работы в области СВЧ-техники;
• контроль качества производства РЧ-оборудования.

Тип анализатора:

• 8720ES — векторный анализатор цепей (VNA), измеряет амплитуду и фазу сигналов, поддерживает полный набор S-параметров (S11​, S21​, S12​, S22​).
• 8720ET — скалярный анализатор цепей (SNA), измеряет только амплитудные характеристики (без фазовой информации).

2. Измеряемые параметры:

• 8720ES: амплитуда + фаза, время групповой задержки, диаграммы Смита, полярные диаграммы.
• 8720ET: только амплитудные зависимости (например, АЧХ), КСВН (через косвенные методы).



Технические характеристики

1. Диапазон частот: от 50 МГц до 20 ГГц.

2. Разрешение по частоте: 100 кГц.
3. Динамический диапазон: 100 дБ.
4. Диапазон мощности: от −65 дБм до −10 дБм.
5. Входной импеданс: 50 Ω.
6. Поддерживаемые измерения:

• S-параметры (S11, S21, S12, S22);
• КСВН;
• фаза;
• время групповой задержки;
• диаграмма Смита;
• полярные диаграммы.

7. Калибровка:

• сквозное соединение;
• 12-шаговая двухпортовая калибровка;
• калибровка по стандарту отражения.

8. Интерфейсы подключения:

• GPIB и USB (для 8720ES).

9. Дисплей:

• встроенный дисплей с меню управления (8720ES).

10. Дополнительные возможности:

• сохранение изображений во внутренней памяти;
• экспорт данных на ПК;
• поддержка автоматизированных систем тестирования;

Преимущества

• высокая точность и стабильность измерений;
• широкий диапазон частот;
• многофункциональность;
• гибкость настройки и калибровки;
• совместимость с ПК для расширенной обработки данных.

Примечания

Для обеспечения точности и воспроизводимости результатов требуется:

• соблюдение методик подключения и настройки;
• регулярная калибровка прибора;
• использование качественных измерительных аксессуаров.

Agilent 8720 — надёжный и универсальный инструмент для инженеров и исследователей, позволяющий глубоко анализировать характеристики РЧ-устройств и ускорять процесс разработки новых технологий.
