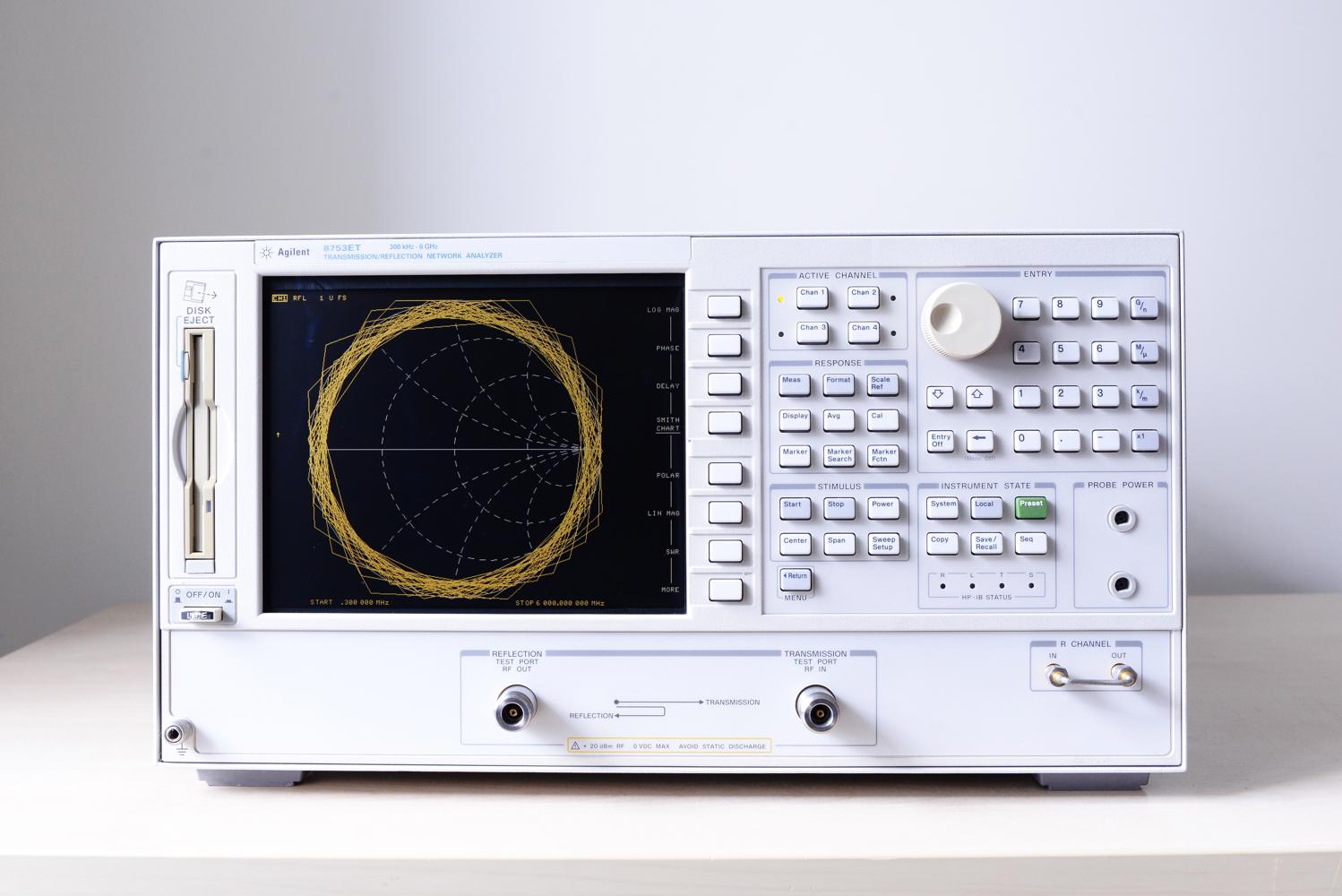

Анализатор цепей Agilent 8753ET

Анализатор цепей Agilent 8753ET — это высокоточный векторный анализатор цепей (VNA, Vector Network Analyzer) для измерения комплексных параметров СВЧ-цепей в диапазоне до 6 ГГц.

Прибор предназначен для:

• измерения S-параметров (коэффициентов отражения и передачи);
• анализа импеданса и согласования цепей;
• тестирования фильтров, усилителей, антенн, кабелей;
• настройки СВЧ-устройств;
• лабораторных исследований и производственного контроля.

Основные характеристики:

• частотный диапазон: 30 кГц – 6 ГГц;
• количество портов: 2;
• динамический диапазон: >120 дБ;
• точность измерений: ±0,05 дБ (амплитуда), ±1° (фаза);
• скорость сканирования: до 100 точек/сек;
• разрешение по частоте: 1 Гц;
• встроенные функции: калибровка (SOLT, TRL), трассировка, сравнение с шаблонами.

Ключевые особенности:

• высокая стабильность и точность измерений;
• цветной дисплей с удобным графическим интерфейсом;
• широкий набор встроенных измерительных приложений;
• поддержка различных типов калибровки;
• возможность сохранения настроек и результатов;
• интерфейсы GPIB, RS-232 для автоматизации измерений;

Agilent 8753 сочетает надёжность промышленного прибора с гибкостью настройки под конкретные задачи. Благодаря продуманной эргономике и обширному функционалу, анализатор широко используется в разработке, производстве и обслуживании радиочастотного оборудования. Подходит для лабораторий, сервисных центров и производственных линий.
