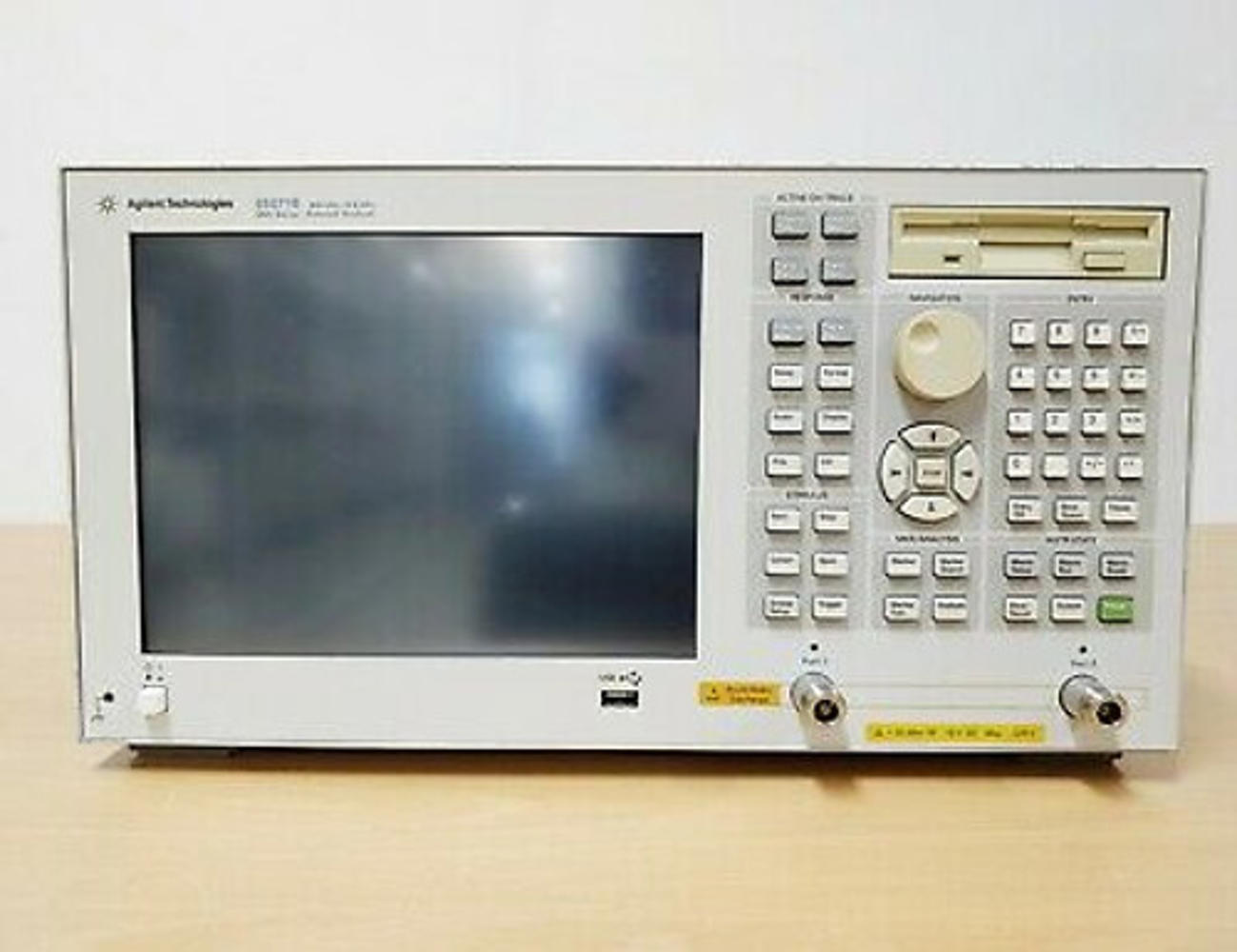

Анализатор цепей Agilent E5071B

Agilent E5071B — это высокоточный векторный анализатор цепей (VNA) начального уровня, предназначенный для измерения комплексных параметров передачи и отражения СВЧ-сигналов в диапазоне частот от 300 кГц до 8,5 ГГц;

Прибор предназначен для:

• измерения S-параметров (коэффициентов отражения и передачи);
• анализа импеданса и согласования цепей;
• тестирования фильтров, усилителей, антенн, кабелей;
• настройки СВЧ-устройств;
• лабораторных исследований и производственного контроля.

Основные характеристики:

• частотный диапазон:  300 кГц до 8,5 ГГц;
• количество портов: 2 или 4
• динамический диапазон: >125 дБ;
• точность измерений:  до±0,05 дБ (амплитуда);
• разрешение по частоте: 1 Гц;
• встроенные функции: калибровка (SOLT, TRL), трассировка, сравнение с шаблонами.

Ключевые особенности:

• высокая стабильность и точность измерений;
• цветной дисплей с удобным графическим интерфейсом;
• поддержка различных типов калибровки;
• возможность сохранения настроек и результатов;
• интерфейсы GPIB, RS-232 для автоматизации измерений;

Agilent E5071B сочетает надёжность с гибкостью настройки под конкретные задачи. Благодаря продуманной эргономике и обширному функционалу, анализатор широко используется в разработке, производстве и обслуживании радиочастотного оборудования. Подходит для лабораторий, сервисных центров и производственных линий.
