ВЧ aнализатор цепей серии ENA Agilent Е5071В
Ключевые факты
- Диапазон частот: от 300 кГц до 8,5 ГГц
- количество портов: 4
- динамический диапазон: >125 дБ;
- Диапазон мощность: от −55 дБ до +10 дБм
- Номер в ГРСИ РФ: 26410-04
Описание

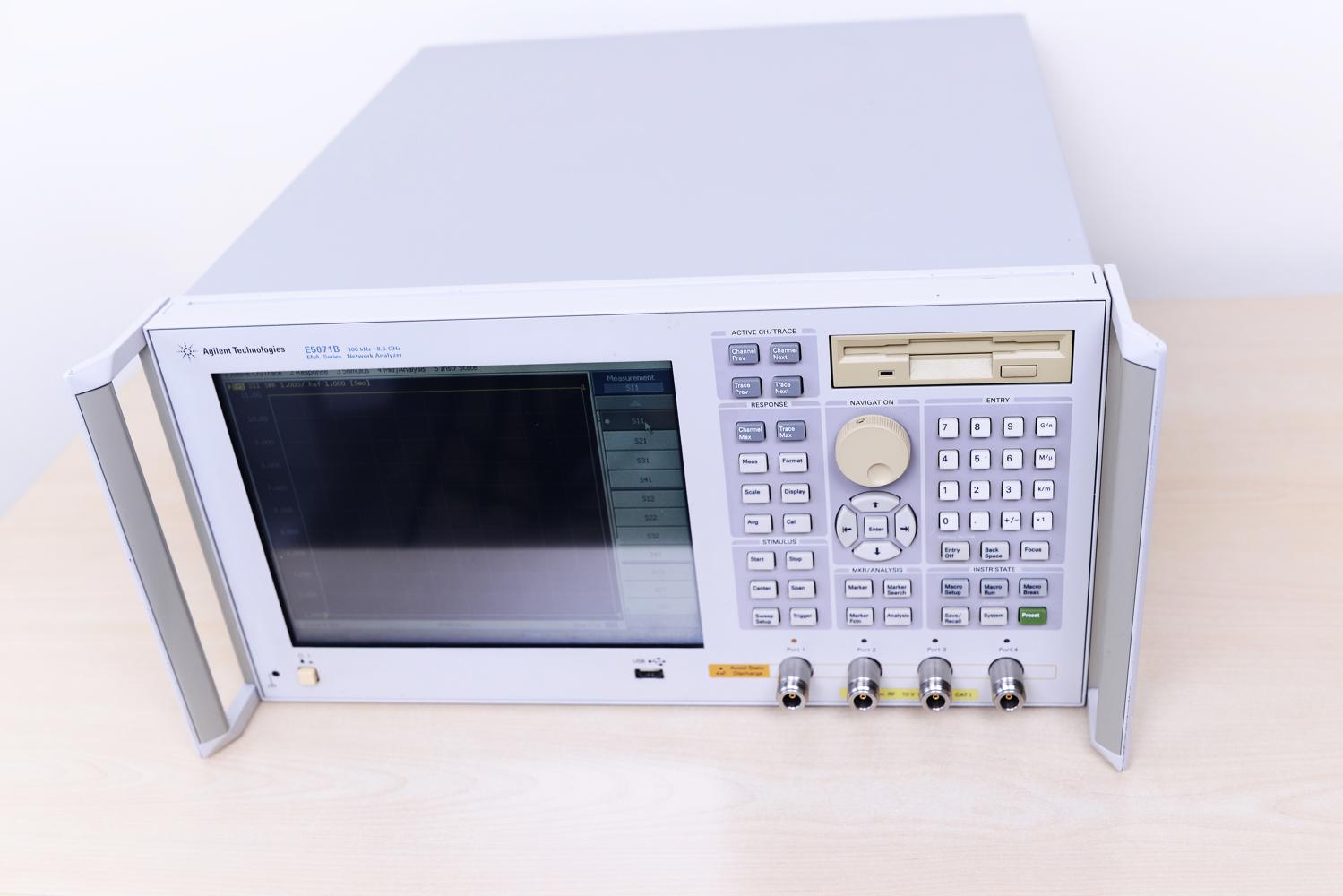

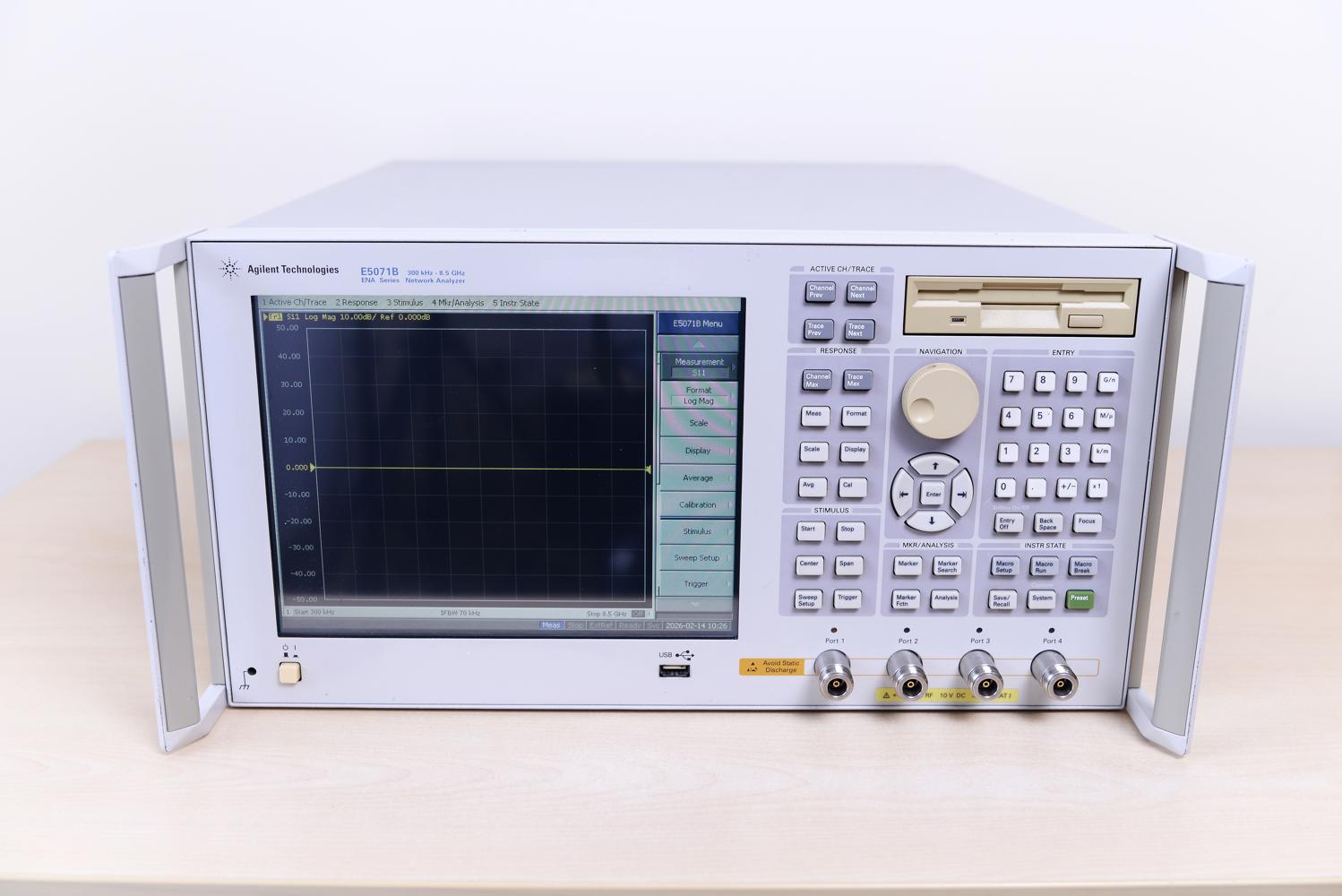

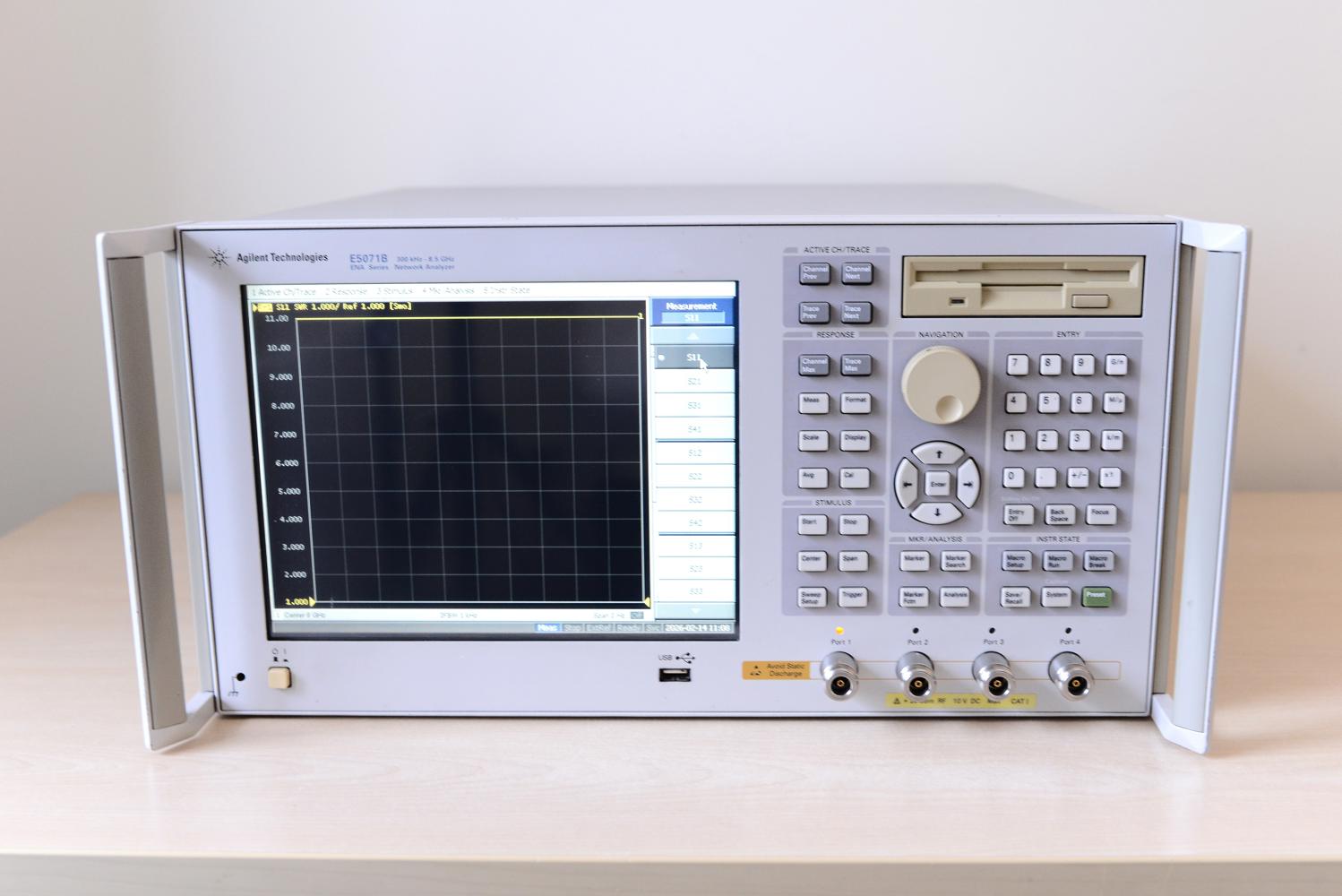

В идеальном состоянии векторный анализатор цепей Agilent E5071B.
Agilent E5071B — это высокоточный векторный анализатор цепей (VNA), предназначенный для измерения комплексных параметров передачи и отражения СВЧ-сигналов в диапазоне частот от 300 кГц до 8,5 ГГц;
Прибор предназначен для:
- измерения S-параметров (коэффициентов отражения и передачи);
- анализа импеданса и согласования цепей;

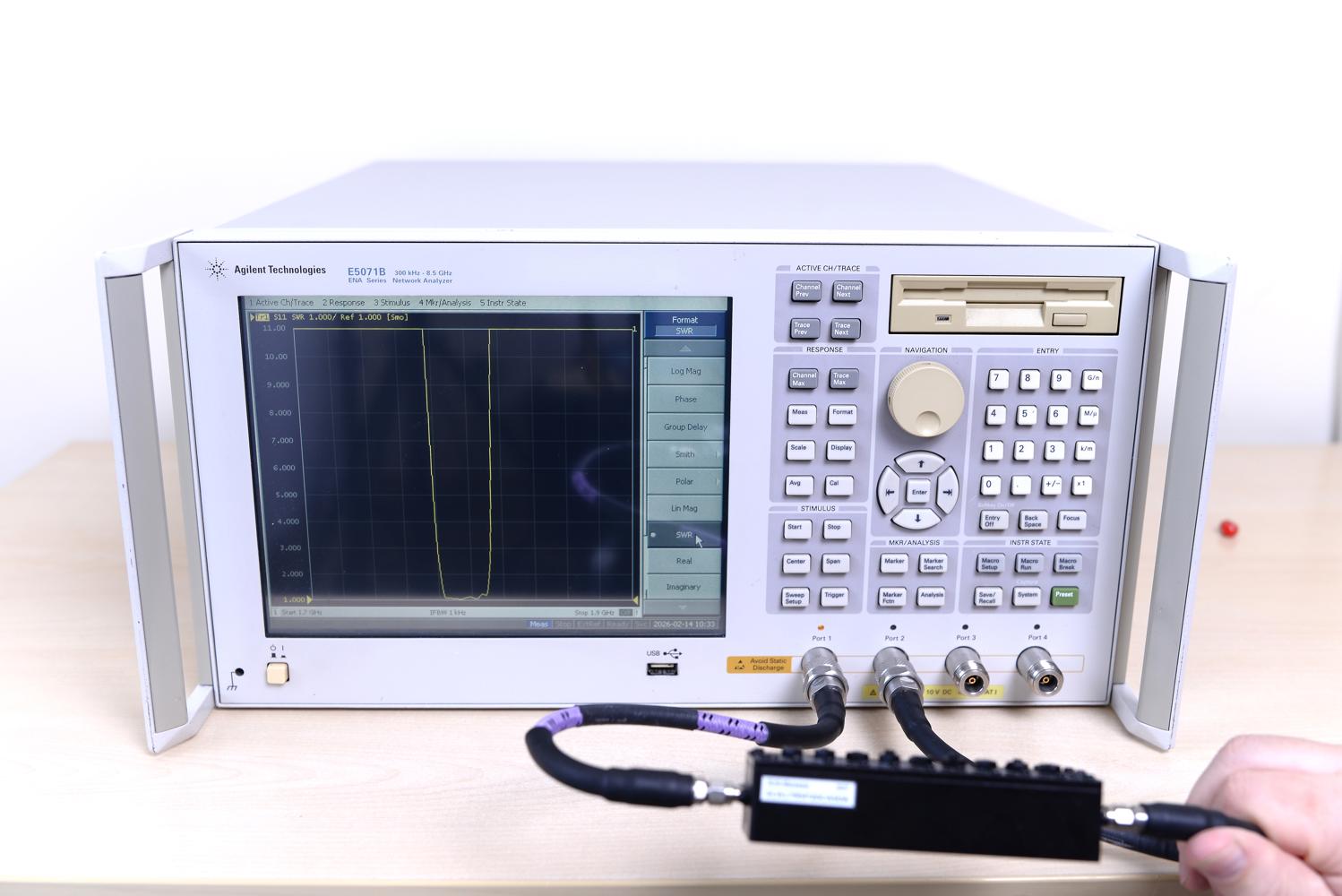

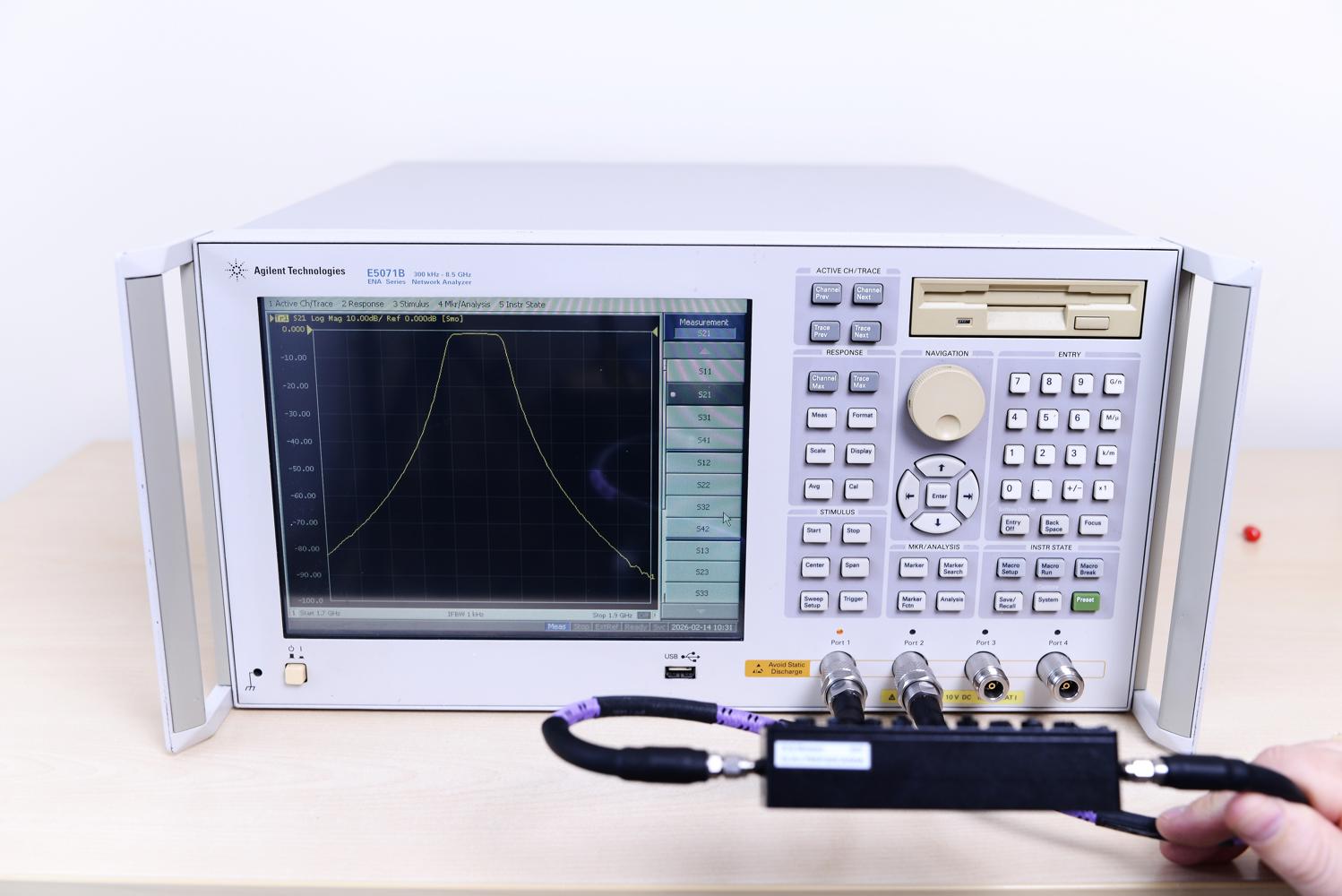

- тестирования фильтров, усилителей, антенн, кабелей;
- настройки СВЧ-устройств;
- лабораторных исследований и производственного контроля.
Основные характеристики:
- частотный диапазон: 300 кГц до 8,5 ГГц;
- количество портов: 4
- динамический диапазон: >125 дБ;
- точность измерений: до±0,05 дБ (амплитуда);
- разрешение по частоте: 1 Гц;
- встроенные функции: калибровка (SOLT, TRL), трассировка, сравнение с шаблонами.
Ключевые особенности:
- высокая стабильность и точность измерений;
- цветной дисплей с тачскрином с удобным графическим интерфейсом;
- поддержка различных типов калибровки;
- возможность сохранения настроек и результатов;
- интерфейсы GPIB, RS-232, LAN для автоматизации измерений;
Agilent E5071B сочетает надёжность с гибкостью настройки под конкретные задачи. Благодаря продуманной эргономике и обширному функционалу, анализатор широко используется в разработке, производстве и обслуживании радиочастотного оборудования. Подходит для лабораторий, сервисных центров и производственных линий.
