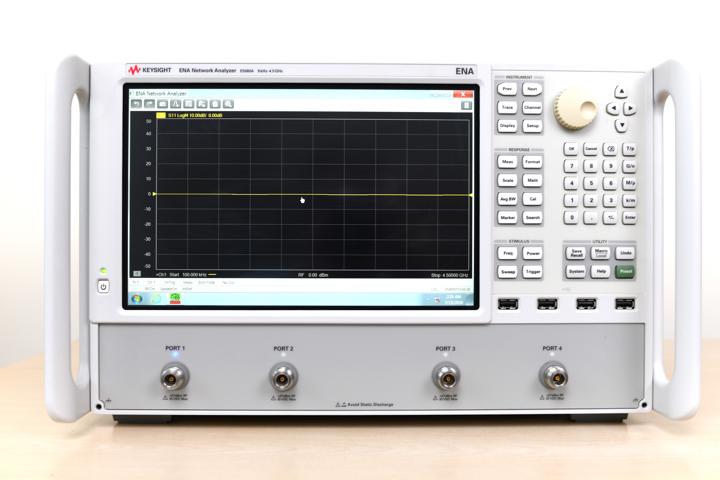

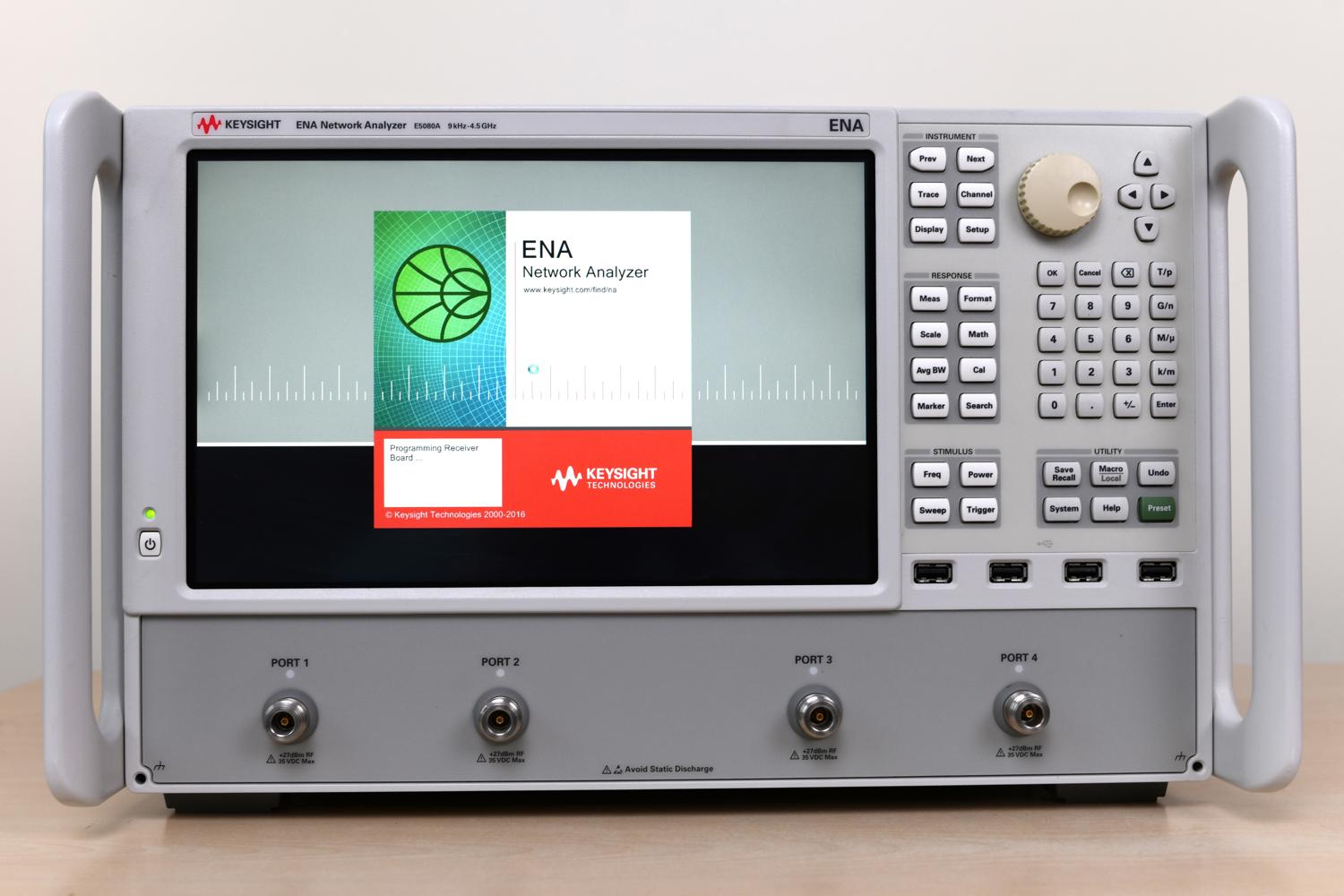

Keysight E5080A ENA Series — векторный анализатор цепей инженерного класса

Keysight E5080A ENA Series Network Analyzer — профессиональный векторный анализатор цепей для измерения S-параметров, коэффициента передачи, отражения, согласования, групповой задержки, характеристик фильтров, усилителей, смесителей, кабелей, антенн и многопортовых RF-устройств. Прибор относится к семейству ENA и был разработан как более современная и производительная замена популярным анализаторам предыдущего поколения, прежде всего E5071C.

Серия E5080A рассчитана на лаборатории разработки, производство RF-компонентов, настройку фильтров, проверку антенн, измерение усилителей, кабельных сборок, согласующих цепей, дифференциальных устройств и частотно-преобразующих трактов. В отличие от простых скалярных анализаторов или анализаторов спектра с tracking generator, E5080A измеряет не только амплитуду, но и фазу, что позволяет получать полный набор S-параметров и выполнять калиброванные векторные измерения.

Назначение Keysight E5080A

E5080A предназначен для измерения линейных и малосигнальных характеристик RF-устройств. Основные измеряемые параметры:

• S11 — входное отражение;
• S21 — передача;
• S12 — обратная передача;
• S22 — выходное отражение;
• Return Loss;
• Insertion Loss;
• Gain;
• VSWR;
• Smith Chart;
• Phase;
• Group Delay;
• Impedance;
• Time Domain;
• характеристики балансных и дифференциальных устройств;
• параметры смесителей и конвертеров при наличии соответствующих опций;
• компрессия усилителей при наличии приложения Gain Compression.

Для радиоинженера E5080A — это прибор не только для “посмотреть АЧХ”, а для полноценного анализа поведения устройства в частотной, фазовой и временной областях.

Модельный ряд и частотные диапазоны

E5080A выпускался в нескольких аппаратных конфигурациях. Обозначение опции показывает количество портов и верхнюю частоту.

Опция	Порты	Диапазон	Особенность
E5080A-245	2 порта	9 кГц – 4,5 ГГц	встроенные bias tees
E5080A-265	2 порта	9 кГц – 6,5 ГГц	встроенные bias tees
E5080A-295	2 порта	9 кГц – 9 ГГц	встроенные bias tees
E5080A-445	4 порта	9 кГц – 4,5 ГГц	встроенные bias tees
E5080A-465	4 порта	9 кГц – 6,5 ГГц	встроенные bias tees
E5080A-495	4 порта	9 кГц – 9 ГГц	встроенные bias tees

Самая универсальная конфигурация для RF-лаборатории — E5080A-495, то есть 4-портовый анализатор до 9 ГГц. Он позволяет измерять не только обычные двухпортовые устройства, но и дифференциальные линии, балансные фильтры, направленные ответвители, многопортовые переключатели, усилители с дополнительными портами управления и устройства с несколькими RF-входами/выходами.

Для производства фильтров, усилителей и кабельных сборок часто достаточно 2-портовой версии. Для разработки современных RF-модулей и дифференциальных интерфейсов 4-портовая версия значительно удобнее.

Чем E5080A отличается от простого анализатора спектра с tracking generator

Анализатор спектра с tracking generator измеряет только амплитудную характеристику. Он показывает, насколько сигнал прошел через устройство, но не измеряет фазу и не позволяет корректно получить комплексные S-параметры.

E5080A измеряет и амплитуду, и фазу. Это позволяет видеть:

• модуль и фазу S21;
• согласование S11/S22;
• комплексный импеданс;
• групповую задержку;
• поведение фильтра во временной области;
• влияние кабелей и переходников;
• отражения в линии;
• параметры дифференциальных устройств;
• баланс и перекрестные связи.

Например, при настройке фильтра одного графика insertion loss недостаточно. Нужно видеть return loss, фазу, групповую задержку и поведение вне полосы. Для антенной системы важно знать не только уровень передачи, но и согласование. Для кабеля или переходника важны и потери, и отражения, и фазовая линейность.

Архитектура прибора

E5080A представляет собой интегрированный векторный анализатор с синтезированным RF-источником, измерительными приемниками и встроенным S-parameter test set на 2 или 4 порта. Прибор формирует тестовый сигнал, подает его на DUT, измеряет падающую, отраженную и прошедшую волны, после чего рассчитывает комплексные S-параметры.

Упрощенная структура измерения двухпортового DUT:

RF Source → Directional Coupler → DUT → Receiver

Одновременно измеряются:

• падающая волна;
• отраженная волна;
• прошедшая волна;
• опорный сигнал.

После калибровки прибор математически исключает систематические ошибки: направленность мостов, рассогласование источника и нагрузки, частотную неравномерность кабелей, трекинг передаточного тракта, изоляцию и другие составляющие погрешности.

Именно калибровка превращает VNA в точный измерительный инструмент. Без калибровки даже дорогой анализатор будет показывать сумму характеристик DUT, кабелей, адаптеров и собственных ошибок измерительного тракта.

Динамический диапазон

Одна из сильных сторон E5080A — высокий динамический диапазон, улучшенный относительно E5071C. Это особенно важно при измерении фильтров с глубоким подавлением, высокодобротных резонаторов, дуплексеров, мультиплексеров и устройств с большими потерями в полосе задерживания.

Высокий динамический диапазон позволяет измерять:

• глубокие notch-фильтры;
• подавление вне полосы;
• изоляцию портов;
• утечки в переключателях;
• обратную передачу S12;
• развязку направленных ответвителей;
• паразитные каналы передачи;
• слабые связи между портами.

Практически динамический диапазон зависит не только от прибора, но и от IF bandwidth, мощности источника, калибровки, кабелей, адаптеров, качества соединений и стабильности температуры. При уменьшении IFBW шум измерения снижается, но скорость sweep уменьшается. В производстве часто приходится искать компромисс между динамическим диапазоном и временем измерения.

Измерение фильтров

E5080A особенно хорошо подходит для измерения RF-фильтров. Инженер может одновременно наблюдать:

• insertion loss;
• return loss;
• ripple в полосе пропускания;
• подавление вне полосы;
• центральную частоту;
• полосу по уровню –3 дБ или другому критерию;
• групповую задержку;
• фазовую линейность;
• сдвиг частоты при температуре;
• влияние корпуса и монтажа.

Для фильтров с высокой добротностью важны стабильность прибора и малый trace noise. Если шум трассы велик, инженер видит “шероховатость” в полосе пропускания и вынужден увеличивать запас допуска. Низкий шум трассы E5080A помогает точнее измерять малые потери и неравномерность в полосе.

Для производства фильтров важна скорость. Если прибор имеет большой динамический диапазон, можно использовать более широкую IFBW без потери требуемой точности. Это сокращает время теста и увеличивает пропускную способность линии.

Измерение усилителей

Для усилителей E5080A измеряет:

• малосигнальное усиление;
• входное согласование;
• выходное согласование;
• обратную передачу;
• фазу передачи;
• групповую задержку;
• устойчивость по S-параметрам;
• изоляцию;
• коэффициенты K/μ при расчете устойчивости;
• gain compression при наличии соответствующей опции.

При измерении активных устройств важны встроенные bias tees. Они позволяют подать питание или смещение на DUT через RF-порт без внешних развязывающих цепей. Это упрощает измерение LNA, MMIC-усилителей, активных фильтров, RF-переключателей, PIN-аттенюаторов и других устройств с питанием по RF-линии.

Однако встроенный bias tee не заменяет полноценный источник питания с защитой. При работе с дорогими MMIC необходимо задавать ограничение тока, использовать последовательные защитные элементы и контролировать правильность подключения.

Gain Compression

Опция gain compression полезна при измерении усилителей, драйверов, маломощных PA и активных трактов. В отличие от обычного sweep по частоте при фиксированной мощности, измерение компрессии требует изменения уровня входного сигнала и контроля зависимости gain от мощности.

Приложение Gain Compression позволяет измерять:

• входную мощность в точке компрессии;
• выходную мощность;
• gain at compression;
• фазу в точке компрессии;
• зависимость компрессии от частоты.

Для инженера это удобно при выборе рабочей точки усилителя. Малосигнальное усиление может быть отличным, но устройство начнет сжиматься при слишком низком уровне. Особенно это важно для трактов с высоким crest factor, где пиковая мощность значительно выше средней.

Измерение смесителей и конвертеров

При наличии соответствующих приложений E5080A можно использовать для измерения частотно-преобразующих устройств:

• смесителей;
• downconverter;
• upconverter;
• LNB;
• IF/RF модулей;
• конвертеров в радиорелейных и спутниковых системах.

Такие измерения отличаются от обычных S-параметров, потому что входная и выходная частоты DUT различаются. Анализатор должен независимо задавать частоту источника и частоту приемников, а также учитывать внешний или внутренний LO.

Для конвертеров можно измерять:

• conversion loss;
• conversion gain;
• group delay;
• частотную неравномерность;
• влияние LO;
• передачу в нужной боковой полосе.

При измерении смесителей важно применять фильтры, аттенюаторы и правильную методику, потому что LO leakage, зеркальный канал и паразитные продукты преобразования могут исказить результат.

Time Domain Analysis

Time Domain Analysis позволяет представить частотные измерения как отклик во временной или пространственной области. Это особенно полезно при работе с кабелями, разъемами, переходниками, линиями передачи, антенными фидерами и печатными платами.

С помощью time domain можно:

• найти неоднородность в кабеле;
• увидеть плохой разъем;
• определить место отражения;
• оценить импеданс линии;
• отделить DUT от переходников;
• применить gating;
• исключить влияние фикстуры;
• анализировать переходные процессы в линии.

Например, если измеряется переходник или фильтр в неудобной оснастке, отражения от кабелей и адаптеров могут мешать измерению. Time-domain gating позволяет частично “вырезать” нежелательный отклик и лучше увидеть поведение самого DUT.

Важно понимать, что time domain в VNA — это математическое преобразование частотных данных. Качество результата зависит от частотного диапазона, числа точек, окна, калибровки и правильной интерпретации.

Automatic Fixture Removal

Многие RF-устройства нельзя подключить напрямую к коаксиальным портам анализатора. Они находятся на плате, в тестовой оснастке, в микрополосковой линии или имеют нестандартные контакты. В этом случае измеряется не только DUT, но и фикстура.

Automatic Fixture Removal позволяет математически убрать влияние оснастки. Это важно при измерении:

• печатных фильтров;
• SMD-компонентов;
• балунов;
• differential pair;
• микрополосковых линий;
• чип-антенн;
• компактных RF-модулей;
• переходов board-to-board.

Если fixture не удалить, результат будет включать потери, отражения и фазовый сдвиг тестовой оснастки. Для высокочастотных измерений это может полностью исказить выводы о DUT.

Балансные и дифференциальные измерения

4-портовая версия E5080A особенно полезна для измерения балансных устройств и дифференциальных цепей. Прибор может измерять single-ended S-параметры и преобразовывать их в mixed-mode параметры:

• Sdd;
• Scc;
• Sdc;
• Scd.

Это важно для:

• дифференциальных фильтров;
• балунов;
• трансформаторов;
• дифференциальных линий;
• RFIC-входов;
• высокоскоростных цифровых интерфейсов;
• кабельных сборок;
• симметричных антенн.

Инженер может видеть не только дифференциальную передачу, но и преобразование дифференциального сигнала в общий режим. Это важно для EMC, чувствительности к помехам и качества балансного тракта.

Многопортовые измерения

С внешним многопортовым тест-сетом E5092A E5080A может использоваться для измерения более сложных устройств с большим количеством портов. Это полезно для:

• антенных коммутаторов;
• фильтр-банков;
• мультиплексеров;
• направленных ответвителей;
• MIMO-модулей;
• многоканальных RF-фронтендов;
• коммутационных матриц;
• разветвителей и сумматоров.

Многопортовые измерения вручную занимают много времени и легко приводят к ошибкам подключения. Программные мастера и автоматизация позволяют сократить время настройки, выполнить калибровку и получить согласованные результаты по всем портам.

Калибровка

Калибровка — центральная часть работы с VNA. E5080A поддерживает механические калибровочные наборы и электронные ECal-модули.

Типовые методы:

• response calibration;
• full 1-port calibration;
• full 2-port calibration;
• full 4-port calibration;
• TRL;
• SOLT;
• adapter removal;
• port extension;
• power calibration.

Для большинства коаксиальных двухпортовых измерений используется full 2-port SOLT. Для микрополосковых линий и оснасток часто лучше TRL. Для производства удобны ECal-модули: они сокращают время калибровки и уменьшают вероятность ошибки оператора.

После калибровки важно не менять положение кабелей. Даже небольшое движение фазостабильного кабеля на высоких частотах может заметно изменить фазу и отражение. Для точных измерений кабели должны быть качественными, стабильными и механически закрепленными.

Почему важны кабели и адаптеры

Векторный анализатор цепей измеряет очень малые изменения амплитуды и фазы. Поэтому качество кабелей, адаптеров и соединителей критично.

Проблемы плохой оснастки:

• нестабильная фаза при изгибе кабеля;
• плохой return loss адаптера;
• износ разъема;
• плохая повторяемость затяжки;
• микротрещины в кабеле;
• паразитные резонансы;
• ошибка при калибровке;
• нестабильный результат при повторном подключении.

Для измерений до 9 ГГц не стоит экономить на тестовых кабелях. Хороший VNA с плохими кабелями превращается в источник красивых, но недостоверных графиков.

Интерфейс и удобство работы

E5080A получил современный для своего поколения сенсорный интерфейс. В отличие от старых анализаторов с меню в несколько уровней, E5080A позволяет быстрее создавать каналы, окна, трассы, маркеры и измерительные конфигурации.

Удобные функции:

• сенсорный экран;
• несколько окон и трасс;
• tabbed sheets;
• drag-and-drop layout;
• до 15 маркеров на трассу;
• поиск минимума, максимума, пика, bandwidth, notch;
• копирование каналов;
• мастера настройки измерений;
• сохранение состояний;
• автоматизация через SCPI.

Для производства особенно важна повторяемость интерфейса. Оператор должен быстро загрузить состояние, подключить DUT, выполнить тест и получить pass/fail или набор результатов без ручного изменения десятков параметров.

Применение в производстве

E5080A подходит для высокопроизводительных измерений RF-компонентов. В производстве часто важны:

• скорость sweep;
• стабильность калибровки;
• повторяемость подключения;
• минимальный trace noise;
• удобство fixture de-embedding;
• SCPI-автоматизация;
• работа с ECal;
• возможность многопортовых измерений;
• pass/fail по limit lines;
• сохранение данных в файл.

Типовые производственные задачи:

• настройка и контроль фильтров;
• проверка дуплексеров;
• измерение кабельных сборок;
• контроль антенн;
• проверка RF-переключателей;
• измерение усилителей;
• сортировка компонентов;
• выходной контроль модулей.

Для массового производства важна не только точность, но и throughput. Если анализатор позволяет увеличить IFBW без потери нужного динамического диапазона, время измерения сокращается.

Применение в разработке

В R&D лаборатории E5080A полезен для более глубокого анализа, чем простой контроль “годен/не годен”.

Инженер может исследовать:

• влияние согласующих цепей;
• поведение фильтра при перестройке;
• стабильность усилителя;
• фазовую линейность;
• температурный дрейф;
• влияние корпуса;
• паразитные связи между портами;
• эффект переходников и кабелей;
• влияние bias на активное устройство;
• различие нескольких вариантов конструкции.

Для разработки особенно важны функции Smith Chart, group delay, time domain, fixture removal и mixed-mode S-parameters. Они позволяют понять физическую причину проблемы, а не только увидеть несоответствие допуску.

Где E5080A особенно полезен

Keysight E5080A хорошо подходит для:

• RF-фильтров;
• SAW/BAW-фильтров;
• дуплексеров;
• мультиплексеров;
• усилителей;
• LNA;
• RF-переключателей;
• аттенюаторов;
• направленных ответвителей;
• кабельных сборок;
• антенн;
• балунов;
• дифференциальных линий;
• смесителей;
• конвертеров;
• согласующих цепей;
• печатных RF-структур;
• многопортовых модулей.

Для вашего направления — разработка и ремонт RF-измерительной аппаратуры, генераторов сигналов, IQ-модулей, фильтров и СВЧ-трактов — E5080A является очень сильным инструментом. Он позволяет не только измерить АЧХ, но и увидеть согласование, фазу, групповую задержку и отражения.

Ограничения E5080A

Несмотря на высокий класс, у E5080A есть ограничения.

Основные:

• верхняя частота только до 9 ГГц;
• прибор снят с производства;
• для диапазонов выше 9 ГГц нужен другой VNA;
• E5080B расширяет современную ENA-линейку до 20 ГГц;
• для миллиметрового диапазона нужны PNA/модули расширения или другие решения;
• точность сильно зависит от калибровки и оснастки;
• опции измерений могут отсутствовать;
• 4-портовая версия значительно ценнее, но дороже;
• ремонт RF-тракта может быть дорогим;
• старые экземпляры требуют проверки SSD, Windows, лицензий и состояния портов.

E5080A не заменяет анализатор спектра. Он не предназначен для поиска spurious, измерения фазового шума, анализа модуляции или наблюдения случайных радиосигналов. Это прибор для возбуждения DUT известным сигналом и измерения его комплексной передаточной функции.

Сравнение с Keysight E5071C

E5071C — очень распространенный анализатор предыдущего поколения. Он до сих пор часто используется в лабораториях и производстве. E5080A является более современной платформой.

Преимущества E5080A:

• более современный интерфейс;
• улучшенный динамический диапазон;
• ниже trace noise;
• лучше пригодность для производства;
• сенсорный экран;
• более удобная работа с многоканальными измерениями;
• расширенные приложения;
• современная платформа хранения данных;
• лучшие возможности для сложных измерений.

E5071C остается хорошим прибором, особенно в версиях до 8,5 или 20 ГГц. Но если сравнивать именно RF-диапазон до 9 ГГц и производственные измерения фильтров, E5080A обычно удобнее и быстрее.

Сравнение с Keysight E5063A

E5063A — более простой и доступный VNA. Он подходит для базовых измерений S-параметров, обучения, проверки кабелей, антенн и простых RF-компонентов.

E5080A выше классом. Он лучше подходит для:

• фильтров с большим подавлением;
• низких потерь;
• производства;
• многопортовых измерений;
• активных устройств;
• сложных приложений;
• более жестких требований к динамике и стабильности.

Если задача — простая проверка антенны или кабеля, E5063A может быть достаточен. Если задача — разработка и производство RF-компонентов с жесткими допусками, E5080A предпочтительнее.

Сравнение с E5080B

E5080B — более современный преемник в линейке ENA. Он расширяет диапазон вариантов до 20 ГГц и относится к актуальной поддерживаемой платформе. Поэтому при покупке нового прибора логичнее смотреть E5080B.

Но на вторичном рынке E5080A остается интересным. Если нужен диапазон до 4,5/6,5/9 ГГц и цена значительно ниже, исправный E5080A с нужными опциями может быть очень выгодным решением.

Практический подход:

• новый прибор и долгосрочная поддержка — E5080B;
• лабораторный или производственный VNA до 9 ГГц на вторичном рынке — E5080A;
• бюджетные базовые измерения — E5063A;
• старый, но распространенный вариант — E5071C;
• измерения выше 20 ГГц, миллиметровые диапазоны, топовая метрология — PNA/PNA-X.

На что обратить внимание при покупке б/у E5080A

Проверка точной конфигурации

Сначала нужно определить модель:

• 2 или 4 порта;
• 4,5 / 6,5 / 9 ГГц;
• установленные приложения;
• наличие ECal;
• наличие калибровочных комплектов;
• состояние кабелей;
• наличие механических аксессуаров.

Сам по себе индекс E5080A недостаточен. Ценность прибора сильно зависит от опции 245/265/295/445/465/495 и установленных лицензий.

Проверка портов

Нужно осмотреть все тестовые порты:

• нет ли повреждения центрального контакта;
• нет ли сорванной резьбы;
• нет ли следов удара;
• одинаково ли работают все порты;
• стабилен ли результат при повторном подключении;
• нет ли сильного ухудшения return loss;
• нет ли проблем с подачей bias через bias tee.

Поврежденный порт VNA — серьезная проблема. Ремонт может быть дорогим, а измерительная точность будет под вопросом.

Проверка калибровки

Желательно выполнить полную 2-портовую или 4-портовую калибровку и измерить известное устройство:

• through;
• precision load;
• attenuator 10 dB;
• фильтр;
• кабель;
• короткое замыкание/open/load.

После калибровки through должен показывать близкий к нулю insertion loss и хорошее согласование в пределах возможностей калибровочного набора и кабелей.

Проверка динамического диапазона

Для оценки динамического диапазона можно измерить аттенюатор, фильтр с глубоким подавлением или изоляцию между портами. Если шумовая полка слишком высокая, результат нестабилен или появляются странные спуры, возможны проблемы с источником, приемниками или калибровкой.

Проверка источника и приемников

Нужно проверить:

• выходную мощность по диапазону;
• стабильность уровня;
• работу всех приемников;
• trace noise;
• repeatability;
• разные IFBW;
• разные мощности источника;
• все порты в качестве источника и приемника.

Проверка программной части

Нужно проверить:

• загрузку Windows;
• версию прошивки;
• состояние SSD;
• работу сенсорного экрана;
• LAN/USB;
• сохранение состояний;
• работу лицензий;
• отсутствие ошибок самотеста;
• удаленное управление SCPI.

Проверка аксессуаров

Большую часть практической ценности VNA определяет комплект:

• фазостабильные кабели;
• калибровочные наборы;
• ECal-модуль;
• torque wrench;
• адаптеры;
• test port cables;
• fixture;
• переходники нужного типа.

Дешевый анализатор без хороших кабелей и калибровки может оказаться менее полезным, чем более дорогой комплект “под ключ”.

Практические рекомендации по работе

Для точных измерений:

1. Прогрейте прибор.
2. Используйте качественные фазостабильные кабели.
3. Выполняйте калибровку в плоскости DUT.
4. Не двигайте кабели после калибровки.
5. Используйте правильный calibration kit definition.
6. Подбирайте IFBW под задачу.
7. Контролируйте мощность источника.
8. Для активных устройств следите за компрессией.
9. Для смесителей используйте фильтры и корректную частотную схему.
10. Для печатных устройств используйте fixture removal или TRL.
11. Для многопортовых устройств документируйте схему подключения.
12. Проверяйте повторяемость повторным подключением DUT.

VNA часто дает очень “точные на вид” графики. Но если калибровка сделана неправильно или кабель сдвинут после калибровки, результат может быть неправильным, несмотря на красивую форму трассы.

Преимущества Keysight E5080A

К сильным сторонам E5080A относятся:

• диапазон от 9 кГц;
• варианты до 4,5 / 6,5 / 9 ГГц;
• 2- и 4-портовые конфигурации;
• встроенные bias tees;
• высокий динамический диапазон;
• низкий trace noise;
• высокая скорость измерений;
• современный сенсорный интерфейс;
• удобные многоканальные измерения;
• time domain analysis;
• fixture removal;
• mixer/converter measurements;
• gain compression application;
• mixed-mode измерения в 4-портовой версии;
• поддержка ECal;
• совместимость с многопортовым тест-сетом E5092A;
• пригодность для R&D и производства.

Недостатки

К ограничениям можно отнести:

• снят с производства;
• максимальная частота только 9 ГГц;
• опции приложений могут отсутствовать;
• высокая стоимость аксессуаров;
• чувствительность к качеству кабелей и калибровки;
• дорогой ремонт RF-портов;
• не заменяет анализатор спектра;
• не предназначен для прямого анализа модуляции;
• требуется грамотная методика измерений;
• при покупке б/у нужна серьезная проверка.

Итог

Keysight E5080A ENA Series — мощный инженерный векторный анализатор цепей для измерения RF-компонентов до 9 ГГц. Его сильные стороны — высокий динамический диапазон, низкий шум трассы, современные функции анализа, удобный интерфейс, 2- и 4-портовые конфигурации, встроенные bias tees и широкий набор приложений для фильтров, усилителей, смесителей, кабелей, антенн и дифференциальных устройств.

Для разработки и производства RF-компонентов E5080A значительно полезнее простого анализатора спектра с tracking generator, потому что измеряет полную комплексную передаточную функцию DUT. Он позволяет видеть не только амплитуду, но и фазу, согласование, групповую задержку, импеданс и отражения во временной области.

На вторичном рынке E5080A остается очень интересным прибором, особенно в конфигурации E5080A-495. Однако при покупке нужно внимательно проверять порты, опции, калибровку, кабели, ECal и состояние программной платформы. Хороший E5080A с правильными аксессуарами может стать центральным прибором RF-лаборатории.
