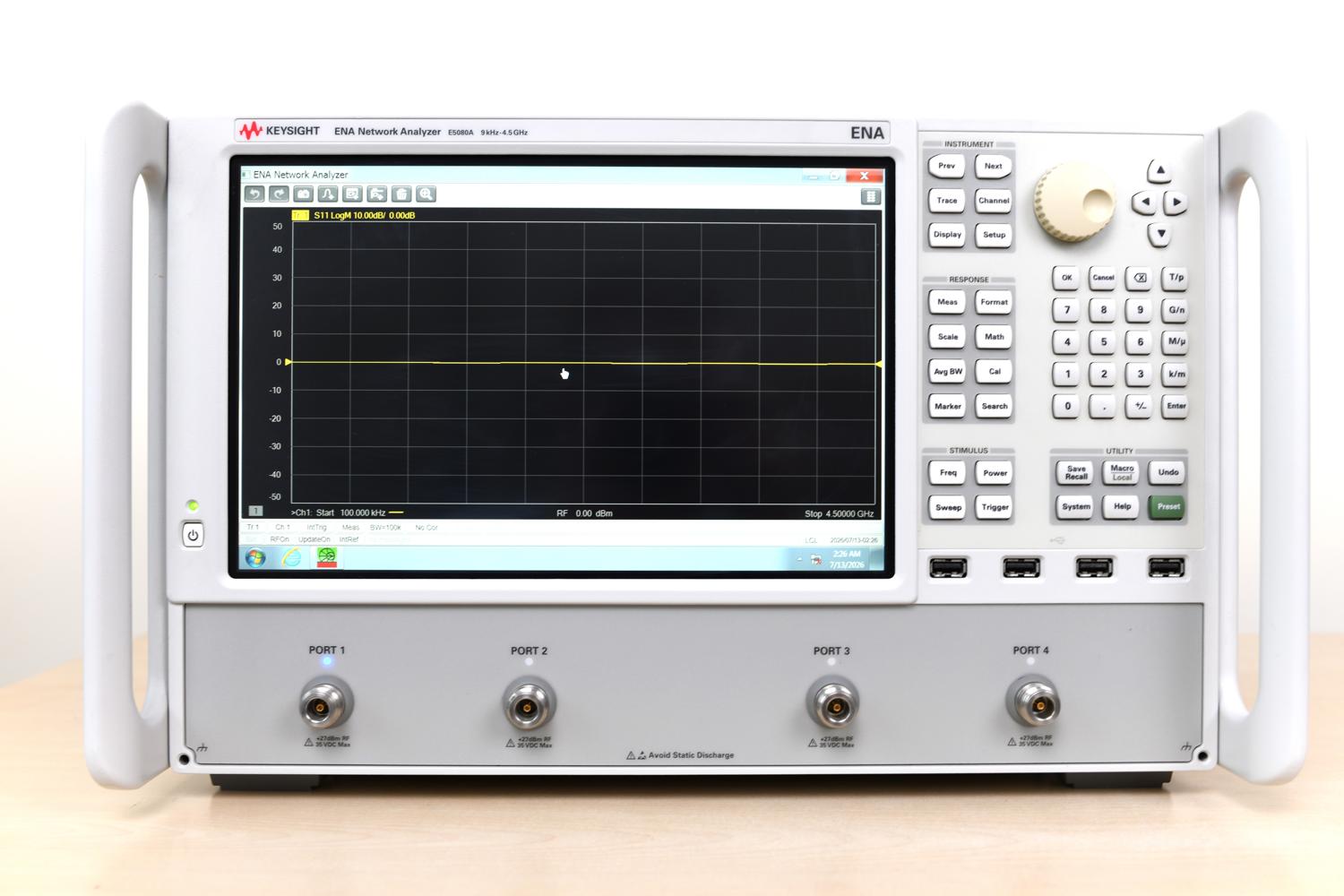

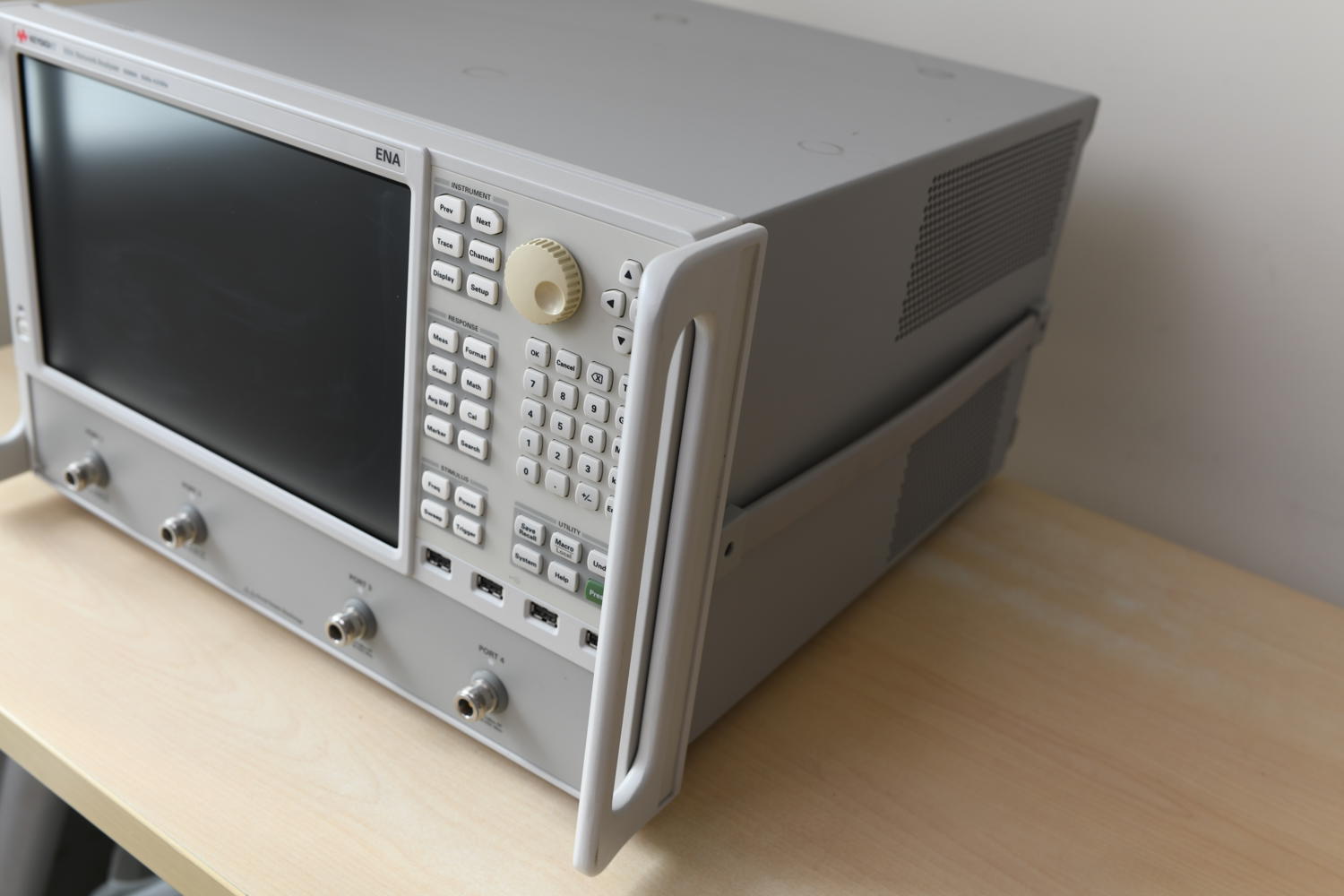

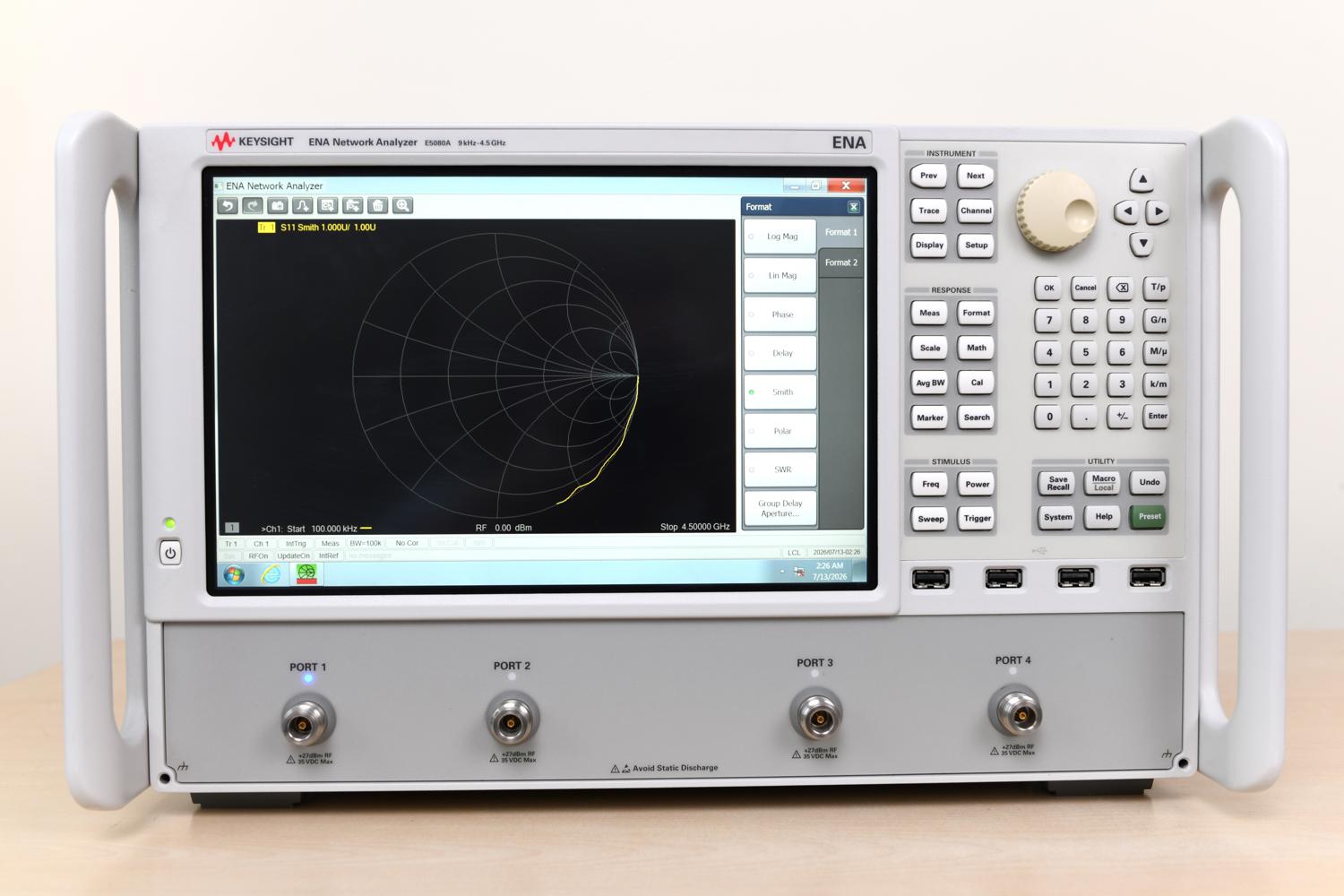

Keysight E5080A ENA Series — векторный анализатор цепей инженерного класса

Keysight E5080A ENA Series Network Analyzer — профессиональный векторный анализатор цепей для измерения S-параметров, коэффициента передачи, отражения, согласования, групповой задержки, характеристик фильтров, усилителей, смесителей, кабелей, антенн и многопортовых RF-устройств. Прибор относится к семейству ENA и был разработан как более современная и производительная замена популярным анализаторам предыдущего поколения, прежде всего E5071C.

Серия E5080A рассчитана на лаборатории разработки, производство RF-компонентов, настройку фильтров, проверку антенн, измерение усилителей, кабельных сборок, согласующих цепей, дифференциальных устройств и частотно-преобразующих трактов. В отличие от простых скалярных анализаторов или анализаторов спектра с tracking generator, E5080A измеряет не только амплитуду, но и фазу, что позволяет получать полный набор S-параметров и выполнять калиброванные векторные измерения.

Назначение Keysight E5080A

E5080A предназначен для измерения линейных и малосигнальных характеристик RF-устройств. Основные измеряемые параметры:

• S11 — входное отражение;
• S21 — передача;
• S12 — обратная передача;
• S22 — выходное отражение;
• Return Loss;
• Insertion Loss;
• Gain;
• VSWR;
• Smith Chart;
• Phase;
• Group Delay;
• Impedance;
• Time Domain;
• характеристики балансных и дифференциальных устройств;
• параметры смесителей и конвертеров при наличии соответствующих опций;
• компрессия усилителей при наличии приложения Gain Compression.

Для радиоинженера E5080A — это прибор не только для “посмотреть АЧХ”, а для полноценного анализа поведения устройства в частотной, фазовой и временной областях.
