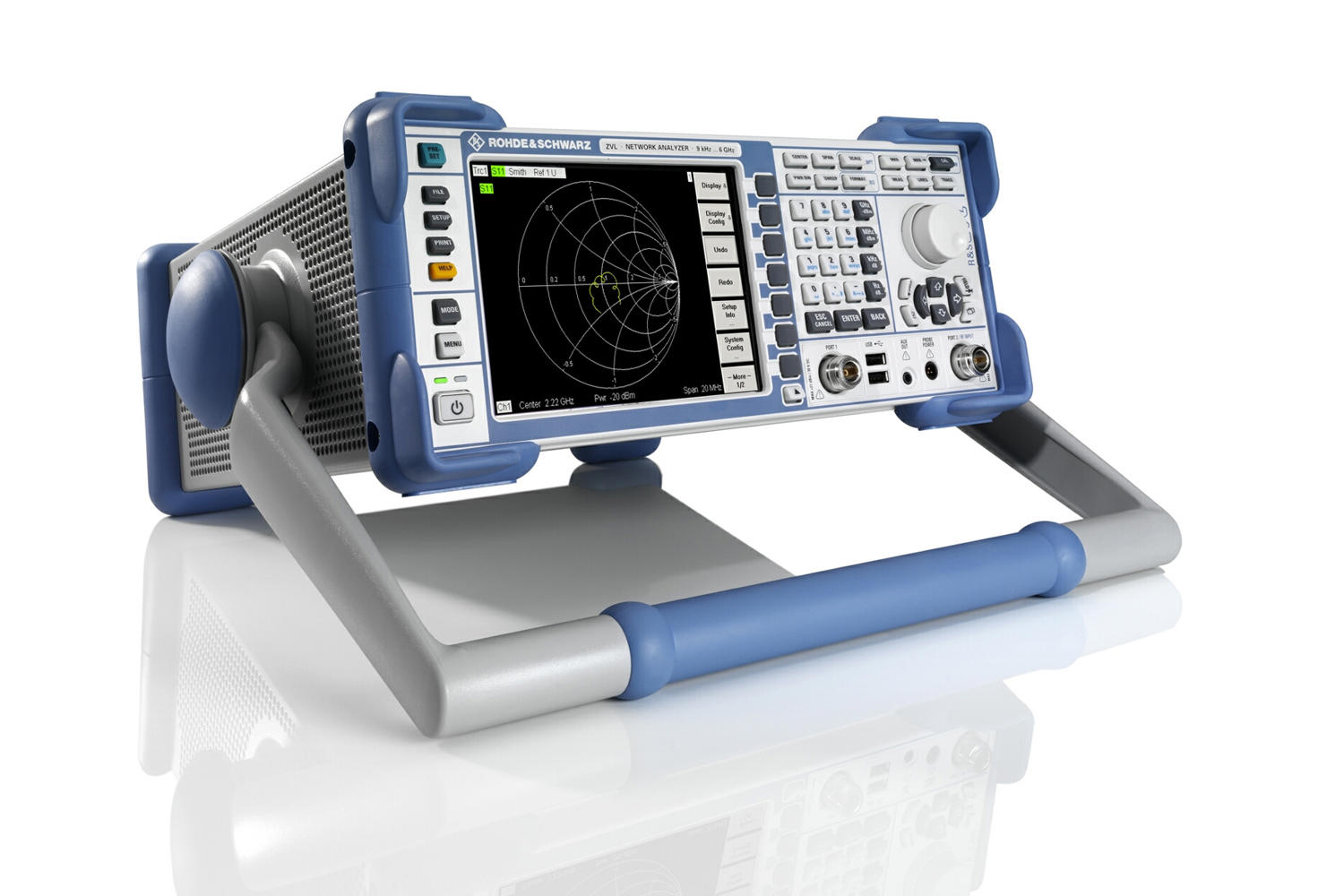

Векторный анализатор цепей Rohde & Schwarz ZVL

Rohde & Schwarz ZVL — компактный векторный анализатор цепей профессионального класса, предназначенный для измерения S-параметров, настройки фильтров, усилителей, антенн, кабельных трактов и радиочастотных узлов. Прибор относится к серии универсальных измерительных решений R&S и сочетает возможности анализатора цепей, а при наличии соответствующих опций — анализатора спектра, измерителя мощности и прибора для диагностики кабельных линий.

Серия ZVL выпускалась в нескольких вариантах: R&S ZVL3 до 3 ГГц, R&S ZVL6 до 6 ГГц, R&S ZVL13 до 13,6 ГГц, а также ZVL3-75 с трактом 75 Ом для телевизионных и CATV-измерений. По официальной документации частотный диапазон моделей составляет от 9 кГц до 3 / 6 / 13,6 ГГц, а для ZVL13 указан расширенный рабочий диапазон до 15 ГГц без полной спецификации.



Назначение Rohde & Schwarz ZVL

R&S ZVL применяется в лабораториях, сервисных центрах, производственных линиях и при выездных измерениях. Основная задача прибора — точное измерение параметров передачи и отражения радиочастотных устройств:

Задача	Что измеряется
Фильтры, дуплексеры, ответвители	АЧХ, потери, полоса пропускания, подавление
Усилители	Коэффициент усиления, согласование, стабильность
Антенны	КСВН, S11, резонансная частота
Кабельные линии	Потери, отражения, повреждения, неоднородности
Радиомодули	Передача, согласование входа/выхода, паразитные резонансы

Важное преимущество ZVL — двухпортовая архитектура с возможностью отображения всех четырех S-параметров: S11, S21, S12 и S22. Это позволяет полноценно анализировать как пассивные, так и активные ВЧ-устройства без дополнительных перестроек измерительной схемы.

Основные технические характеристики

Rohde & Schwarz ZVL предлагает хорошее сочетание динамического диапазона, скорости измерений и компактности. Для моделей ZVL3 и ZVL6 динамический диапазон в области от 20 МГц до 3 ГГц составляет более 115 дБ, типовое значение — около 123 дБ; для ZVL6 аналогичные значения сохраняются до 5 ГГц, а в диапазоне 5–6 ГГц заявлено более 110 дБ.



Ключевые параметры серии R&S ZVL:





Параметр	Значение
Частотный диапазон	9 кГц – 3 / 6 / 13,6 ГГц
Количество портов	2
Импеданс	50 Ом, версия ZVL3-75 — 75 Ом
Разъемы портов	N, female
Частотное разрешение	1 Гц
Количество точек	от 2 до 4001
Полоса измерения	10 Гц – 500 кГц
Динамический диапазон	до тип. 123 дБ для ZVL3/ZVL6
Дистанционное управление	LAN 10/100BaseT, опционально GPIB
Команды управления	SCPI
Масса	около 7 кг без опций
Рекомендуемый интервал калибровки	12 месяцев



Данные по частотному разрешению, числу точек и полосам измерения указаны в спецификации R&S ZVL: 1 Гц, 2–4001 точка и полосы измерения от 10 Гц до 500 кГц.

Варианты исполнения

Серия включает несколько модификаций:

R&S ZVL3 — базовая версия до 3 ГГц, удобная для измерения фильтров, усилителей, кабелей, антенн и радиочастотных модулей в диапазонах до СВЧ.

R&S ZVL6 — версия до 6 ГГц. Хорошо подходит для современной радиосвязи, Wi-Fi, ISM-диапазонов, измерения усилителей, генераторов, смесителей и трактов до 6 ГГц.

R&S ZVL13 — версия до 13,6 ГГц. Применяется для более высокочастотных СВЧ-устройств, радиорелейных трактов, компонентов связи и лабораторных задач.

R&S ZVL3-75 — версия 75 Ом до 3 ГГц, рассчитанная на измерения в телевизионных, кабельных и CATV-системах. В официальной спецификации для ZVL3/ZVL6/ZVL13 указан импеданс 50 Ом, а для ZVL3-75 — 75 Ом.



Измерение S-параметров

Главная функция Rohde & Schwarz ZVL — векторное измерение S-параметров. Прибор позволяет оценить не только амплитуду, но и фазу сигнала, что важно при настройке сложных ВЧ-устройств.

Например, при измерении полосового фильтра ZVL позволяет увидеть:

• вносимые потери в полосе пропускания;
• неравномерность АЧХ;
• подавление вне полосы;
• согласование входа и выхода;
• фазовую характеристику и групповую задержку.

Для усилителей прибор полезен при измерении коэффициента усиления, обратной развязки и согласования. При работе с антеннами ZVL позволяет быстро определить резонансную частоту, КСВН и качество согласования.



Анализатор спектра и дополнительные опции

Одной из особенностей ZVL является возможность расширения функциональности. При наличии опции R&S ZVL-K1 прибор может работать как анализатор спектра. Это удобно, когда в одной лаборатории требуется не только измерять S-параметры, но и контролировать спектр сигнала, паразитные составляющие, мощность и продукты интермодуляции.

Среди доступных опций для серии ZVL указаны: анализ спектра ZVL-K1, измерение Distance-to-Fault ZVL-K2, анализ во временной области ZVL-K3, поддержка датчиков мощности FSL-K9, демодулятор AM/FM/φM, спектрограмма, измерения Bluetooth, WLAN, WiMAX и другие прикладные функции.



Такой подход делает ZVL универсальным прибором: он может заменить несколько отдельных устройств в сервисной лаборатории или на производственном участке.



Работа с мощностью и защита входов

Измерительные порты ZVL рассчитаны на реальные лабораторные условия. В спецификации указаны встроенные ступенчатые аттенюаторы на входе, выбираемые пользователем от 0 до 30 дБ с шагом 5 дБ. Максимальный номинальный входной уровень при аттенюации 30 дБ составляет +20 дБм, а предельная мощность повреждения — +27 дБм CW RF.



Это особенно важно при измерениях активных устройств: усилителей, преобразователей, генераторных модулей. Однако при работе с мощными сигналами всё равно следует использовать внешние аттенюаторы, направленные ответвители и проверять уровень сигнала перед подключением к порту анализатора.



Интерфейсы и автоматизация

R&S ZVL поддерживает дистанционное управление через LAN 10/100BaseT, а при наличии опции — через GPIB. Командный интерфейс совместим со SCPI, что позволяет использовать прибор в автоматизированных измерительных стендах, производственных тестах и системах контроля качества.

Для производственной линии это особенно удобно: один раз настроенный тест может автоматически измерять параметры изделия, сравнивать их с допусками и формировать pass/fail-результат.



Преимущества Rohde & Schwarz ZVL

Rohde & Schwarz ZVL удачно сочетает лабораторную точность и портативность. При массе около 7 кг без опций прибор остается достаточно мобильным для выездных измерений, а корпус и ручка делают его удобным для сервисных задач. Размеры без ручки составляют примерно 342 × 158 × 367 мм, что позволяет использовать прибор даже на ограниченном рабочем месте.



Основные преимущества:

• полноценное двухпортовое измерение S-параметров;
• модели до 3, 6 и 13,6 ГГц;
• высокий динамический диапазон;
• компактный корпус и относительно небольшой вес;
• возможность работы как анализатор спектра при наличии опции;
• поддержка датчиков мощности R&S NRP-Z;
• опции Time Domain и Distance-to-Fault;
• удобная автоматизация через LAN / GPIB;
• версия 75 Ом для CATV и телевизионных трактов.



На что обратить внимание при покупке

R&S ZVL — снятая с производства серия; официальный сайт Rohde & Schwarz указывает для нее статус discontinued, а в качестве преемника предлагает серию R&S ZNL.

Поэтому при покупке прибора на вторичном рынке важно внимательно проверить комплектацию и состояние.



Рекомендуется обратить внимание на:

• точную модель: ZVL3, ZVL6, ZVL13 или ZVL3-75;
• наличие нужных опций: ZVL-K1, ZVL-K2, ZVL-K3, FSL-B10, FSL-B4;
• состояние измерительных N-разъемов;
• прохождение самотестирования;
• актуальность калибровки;
• комплект калибровочных мер;
• исправность LAN, USB, дисплея и органов управления;
• уровень шума и стабильность трассы после прогрева.



Для большинства задач до 6 ГГц наиболее универсальным вариантом является R&S ZVL6. Он закрывает диапазоны радиосвязи, Wi-Fi, промышленной электроники, антенн, фильтров и усилителей до 6 ГГц. Версия ZVL13 интересна для СВЧ-лабораторий, а ZVL3-75 — для кабельного телевидения и 75-омных трактов.





Заключение

Rohde & Schwarz ZVL — это удачный компактный векторный анализатор цепей, который остается востребованным на вторичном рынке благодаря сочетанию точности, функциональности и универсальности. Он подходит для разработки, настройки и ремонта радиочастотных устройств, измерения фильтров, усилителей, антенн, кабелей и СВЧ-модулей.

При наличии опций ZVL превращается в многофункциональную измерительную платформу: анализатор цепей, анализатор спектра, измеритель мощности и прибор для диагностики кабельных линий. Для сервисной лаборатории или производственного участка это практичное решение, особенно если требуется надежный прибор Rohde & Schwarz по более доступной цене, чем современные новые анализаторы.
