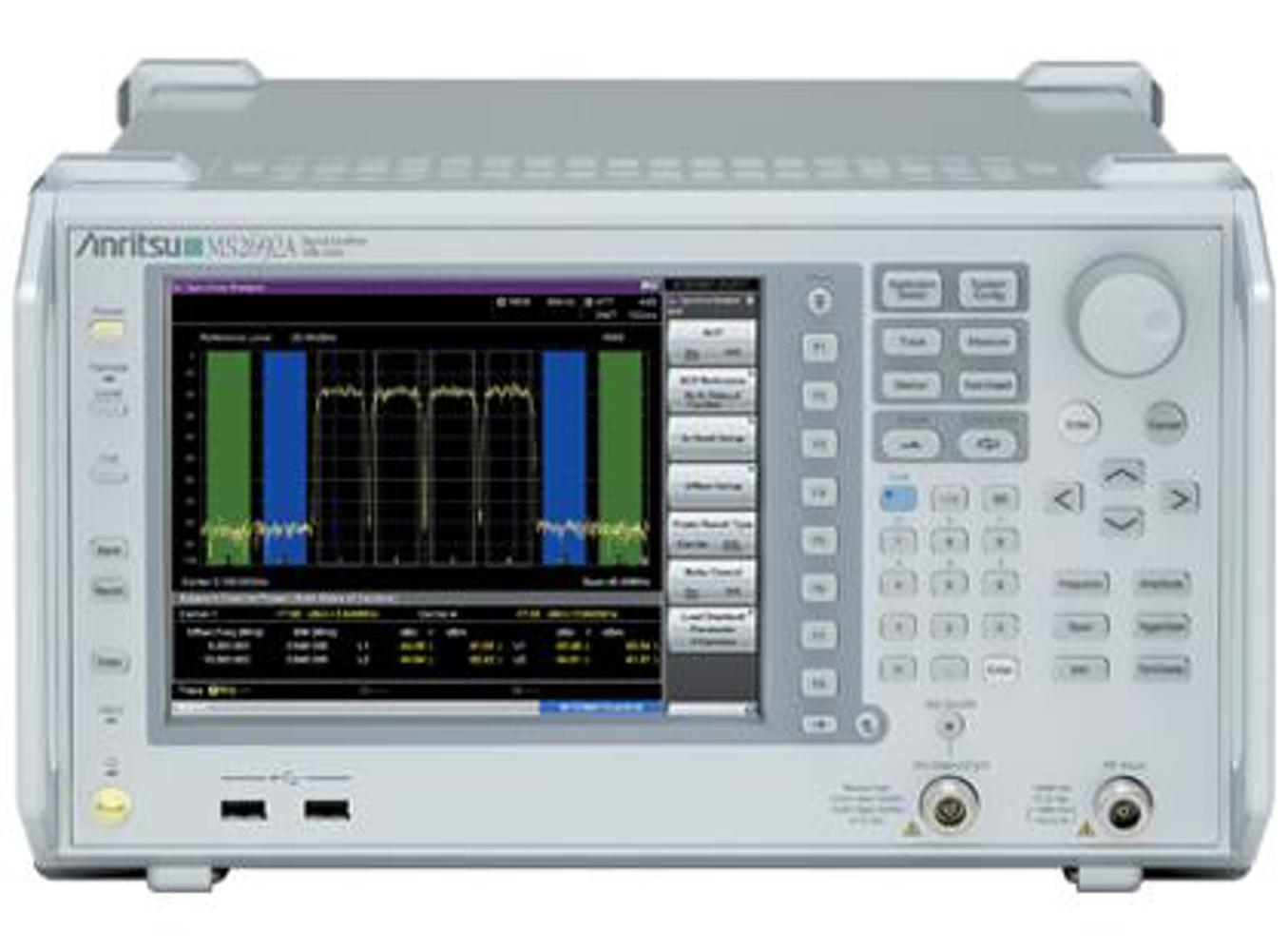

Анализатор спектра Anritsu MS2692A

Anritsu MS2692A — анализатор сигналов и спектра до 26,5 ГГц

Anritsu MS2692A — это высокоточный анализатор сигналов и спектра лабораторного класса, предназначенный для измерений в диапазоне частот до 26,5 ГГц. Прибор сочетает функции классического спектроанализатора, векторного анализатора сигналов и комплексного измерительного решения для современных систем связи.

Серия MS269xA ориентирована на задачи разработки, тестирования и диагностики радиочастотных устройств, включая системы LTE, 5G, WLAN и другие стандарты цифровой модуляции.

Архитектура и принцип работы

Anritsu MS2692A построен на основе супергетеродинной архитектуры с цифровой обработкой сигнала. Такая схема обеспечивает:

• низкий уровень фазового шума
• высокую чувствительность
• широкий динамический диапазон
• стабильность измерений во всём диапазоне частот

Цифровая обработка сигнала (DSP) позволяет реализовать FFT-анализ и точный векторный анализ модуляции.

Основные технические характеристики

• Частотный диапазон: 50 Гц – 26,5 ГГц
• Уровень собственных шумов (DANL): до –155 dBm/Hz (с предусилителем)
• Динамический диапазон: до 170–177 дБ
• Максимальный входной уровень: до +30 дБм
• Разрешающая полоса (RBW): от единиц Гц до МГц
• Видеополоса (VBW): регулируемая
• Высокая линейность входного тракта

Конкретные параметры могут зависеть от установленной конфигурации и опций.

Измерительные возможности

MS2692A поддерживает широкий набор измерений, необходимых для анализа RF-сигналов:

• спектральный анализ (sweep)
• FFT-анализ и быстрый анализ спектра
• измерение мощности (channel power, ACPR, OBW)
• векторный анализ модуляции (EVM, IQ)
• измерение фазового шума
• анализ интермодуляционных искажений (IMD)
• измерение гармоник и паразитных сигналов

При наличии соответствующих опций прибор поддерживает анализ современных стандартов связи, включая LTE, 5G и WLAN.

Функции анализа сигналов

Одной из ключевых особенностей MS2692A является возможность комплексного анализа цифровых сигналов:

• демодуляция сигналов с различными типами модуляции
• анализ качества модуляции (EVM, constellation)
• измерение спектральной эффективности
• анализ временных характеристик сигнала

Это делает прибор полноценным инструментом для разработки и тестирования цифровых систем связи.

Области применения

Anritsu MS2692A широко используется в следующих задачах:

• разработка и отладка RF и СВЧ устройств
• тестирование базовых станций и радиомодулей
• анализ сигналов в системах LTE / 5G
• контроль качества радиочастотного оборудования
• научные исследования и лабораторные измерения

Опции и расширения

Функциональность MS2692A может значительно расширяться за счёт опций:

• предусилитель для улучшения чувствительности
• расширенные функции анализа модуляции
• пакеты анализа стандартов связи
• дополнительные измерительные режимы

Конфигурация прибора определяется установленными опциями и может существенно отличаться.

Преимущества модели MS2692A

• универсальность: спектр + сигнал + модуляция
• высокая чувствительность и точность измерений
• широкий частотный диапазон до 26,5 ГГц
• поддержка современных стандартов связи
• возможность интеграции в автоматизированные системы тестирования

Заключение

Anritsu MS2692A — это универсальный анализатор сигналов и спектра, предназначенный для решения сложных инженерных задач в области радиочастотной техники. Благодаря сочетанию высокой точности, гибкости настройки и широких возможностей анализа, прибор остаётся актуальным решением для лабораторий и разработчиков RF-оборудования.
