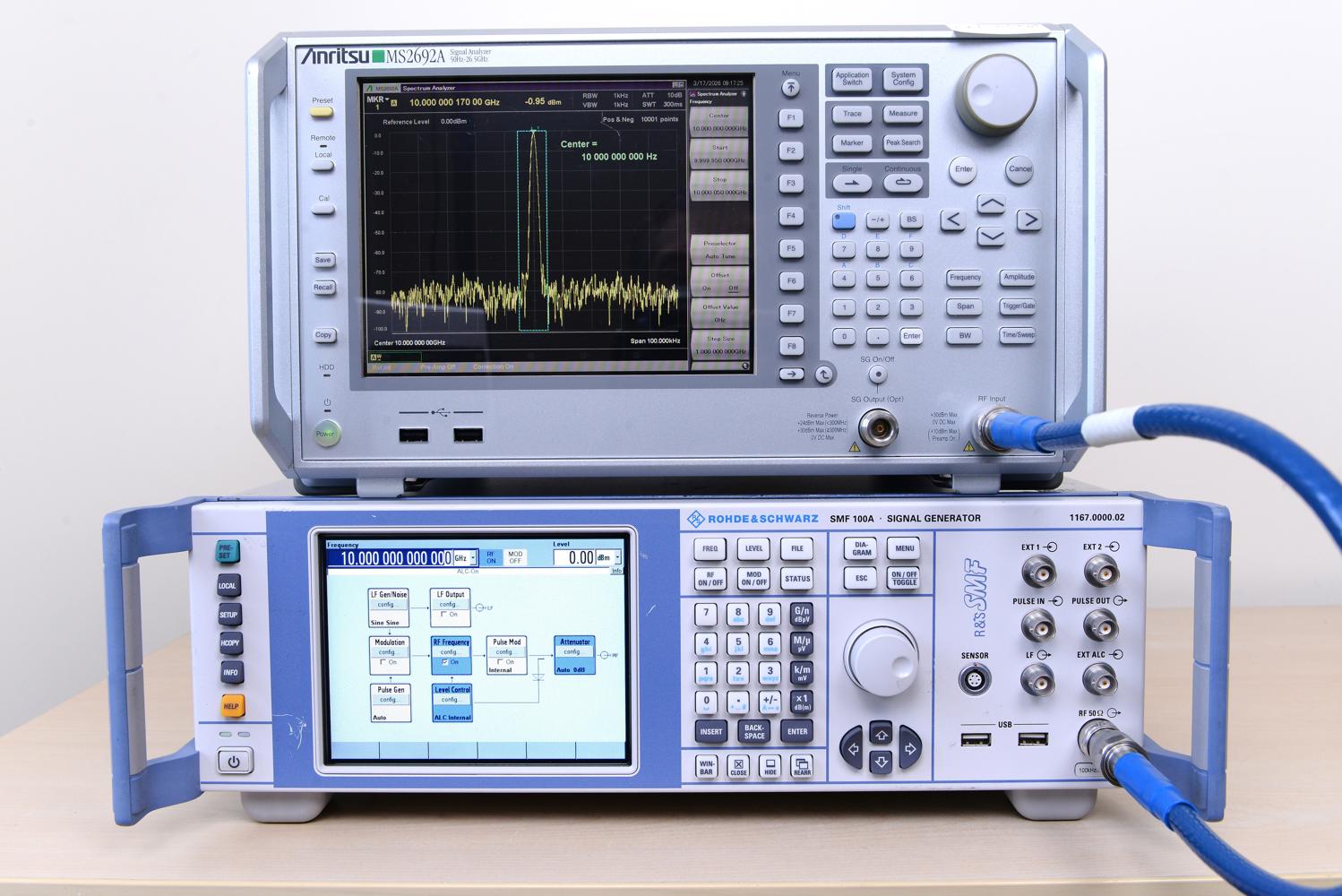

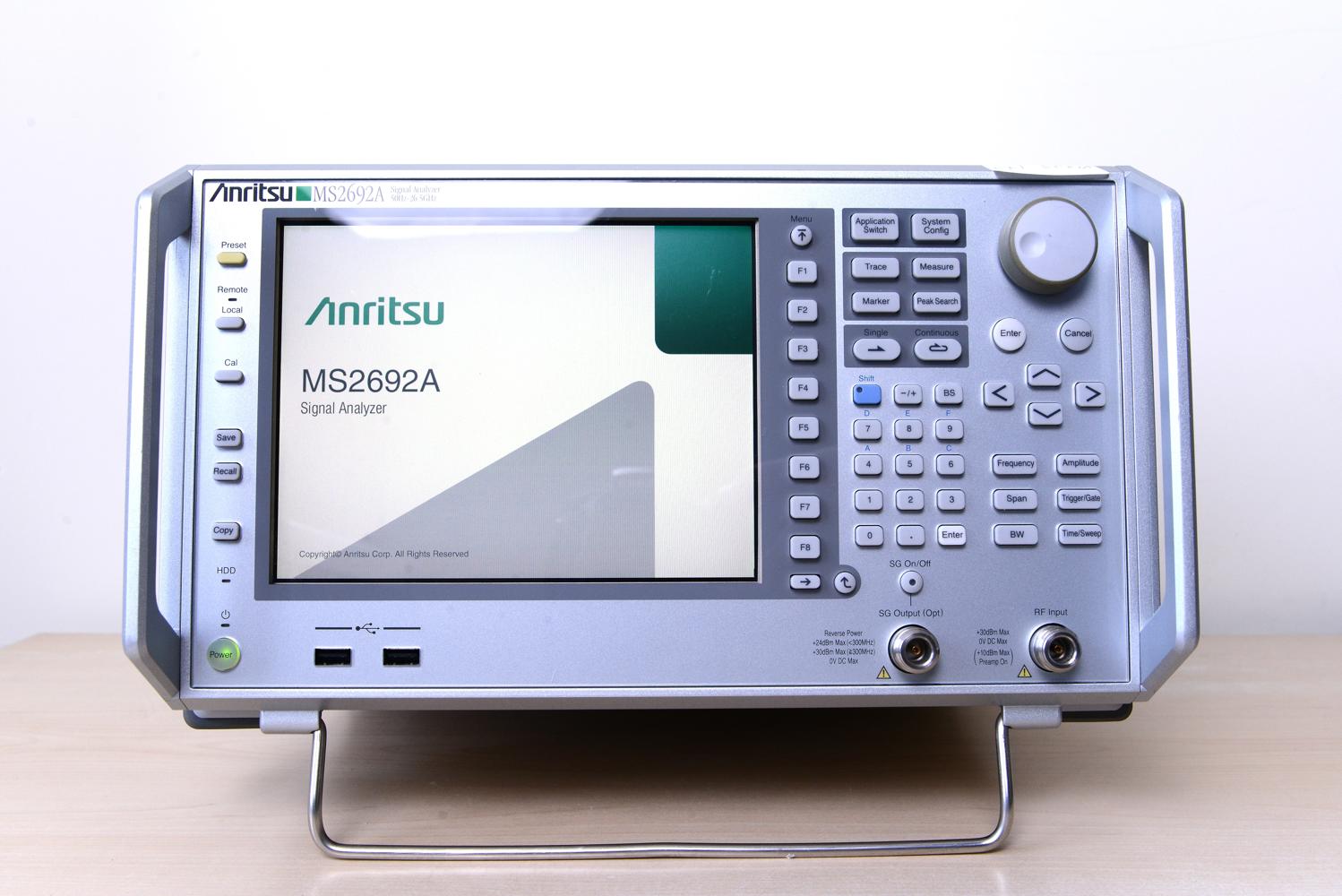

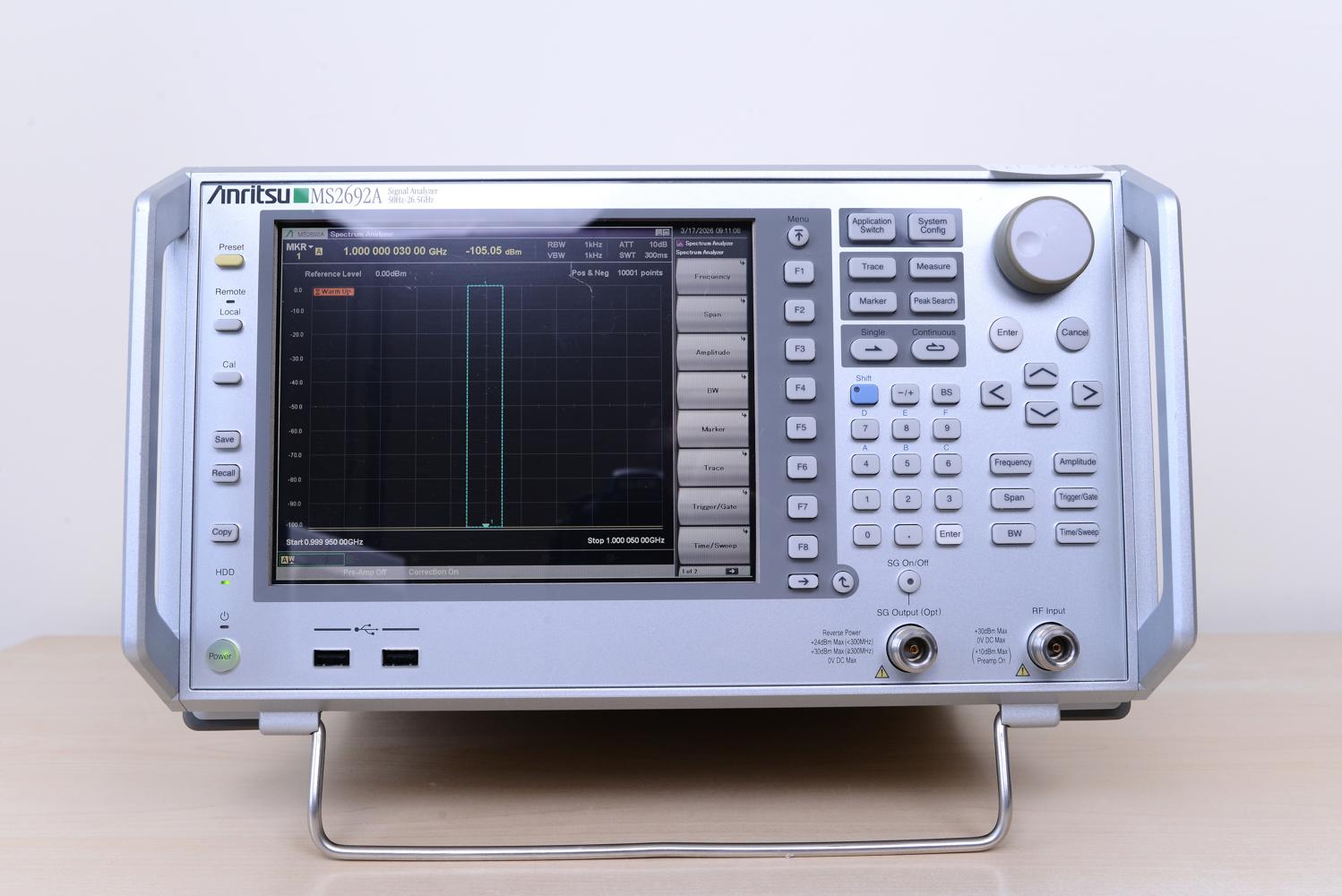

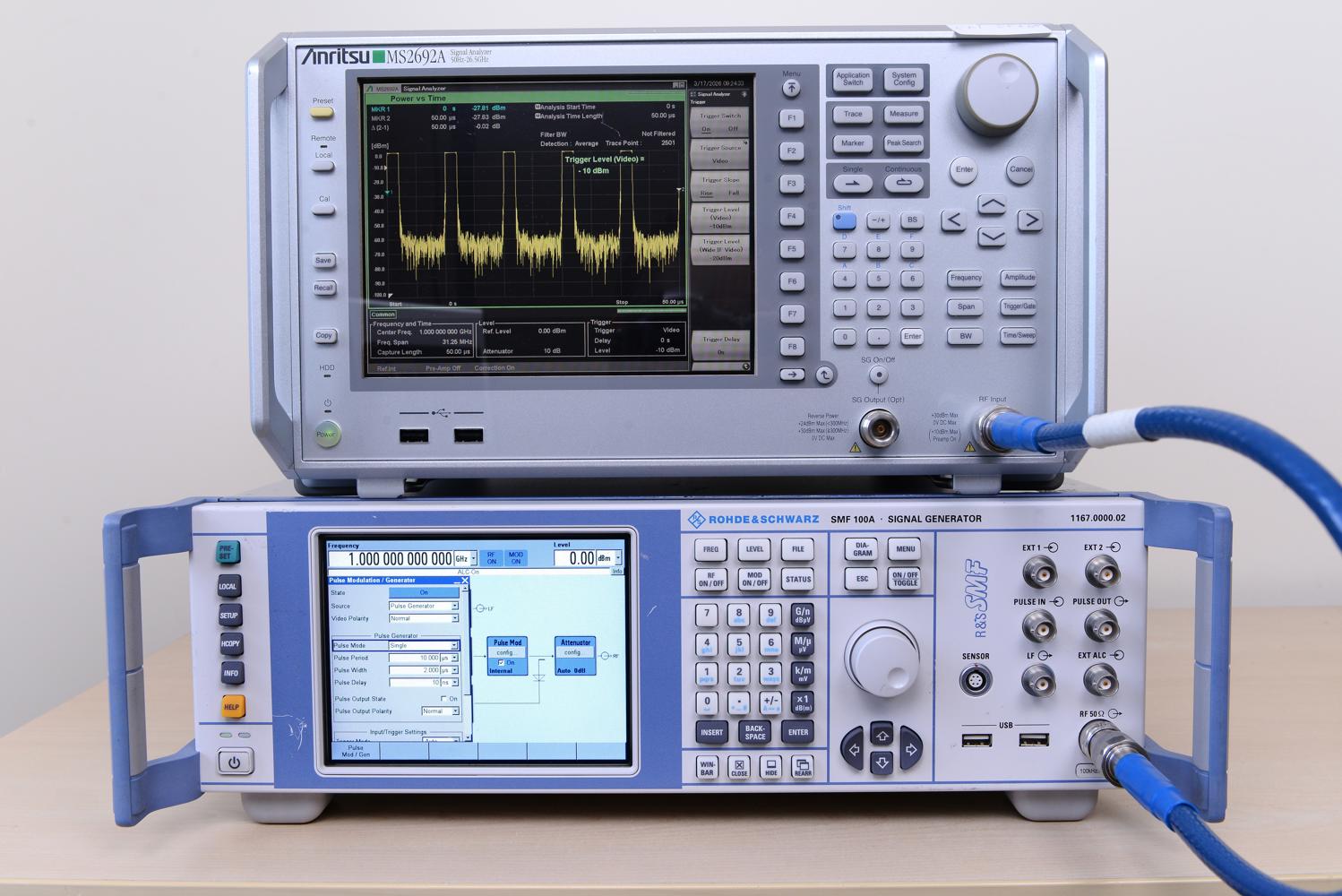

Анализатор спектра Anritsu MS2692A
Ключевые факты
- Диапазон частот 50 Гц - 26,5 ГГц
- DANL –155 dBm/Hz
- Фазовый шум при отстройке 1 МГц, на частоте 2 ГГц -137 дБн/Гц
- Номер в ГРСИ РФ: 72481-18
Описание
Купить анализатор спектра Anritsu MS2692A: профессиональный инструмент для комплексного анализа сигналов.
Прибор в наличии в городе Москва. Отгрузка от 1 дня. Возможна поверка.
С редким и уникальным набором установленных опций.
Передовое решение для современных измерений
Анализатор сигналов и спектра Anritsu MS2692A
Anritsu MS2692A — это высокоточный анализатор спектра и сигналов лабораторного класса, предназначенный для измерений в диапазоне частот от 50 Гц до 26,5 ГГц. Прибор сочетает функции классического спектроанализатора, анализатора сигналов и векторного анализатора модуляции, обеспечивая комплексный анализ RF-сигналов в современных системах связи.
MS2692A ориентирован на задачи разработки, тестирования и диагностики ВЧ/СВЧ устройств, включая системы LTE, 5G, WLAN и другие стандарты цифровой связи.
Основные параметры
- Частотный диапазон: 50 Гц – 26,5 ГГц
- Уровень собственных шумов (DANL): до –155 dBm/Hz (с предусилителем)
- Динамический диапазон: до 170–177 дБ (в зависимости от конфигурации)
- Максимальный входной уровень: до +30 дБм
- Разрешающая полоса (RBW): от единиц Гц до МГц
- Видеополоса (VBW): настраиваемая
- Высокая линейность входного тракта
Измерительные возможности
Anritsu MS2692A поддерживает широкий набор измерений, необходимых для анализа RF-сигналов:
- Классический спектральный анализ (sweep)
- FFT-анализ и быстрый анализ спектра
- Измерение мощности (channel power, ACPR, OBW)
- Векторный анализ модуляции (EVM, IQ)
- Измерение фазового шума
- Анализ интермодуляции (IMD)
- Измерение гармоник и паразитных составляющих
- Анализ сигналов с цифровой модуляцией
При наличии соответствующих опций возможен анализ стандартов LTE / 5G / WLAN.
Особенности архитектуры
Прибор построен по высокостабильной супергетеродинной архитектуре с цифровой обработкой сигнала, что обеспечивает:
- низкий уровень фазового шума
- высокую чувствительность
- стабильность измерений
- точность при анализе слабых сигналов
Использование цифровой обработки позволяет реализовать FFT-анализ и векторные измерения с высокой точностью.
Применение
Anritsu MS2692A используется в следующих областях:
- разработка и отладка RF и СВЧ устройств
- тестирование базовых станций и радиомодулей
- анализ сигналов в системах LTE / 5G
- контроль качества радиочастотного оборудования
- лабораторные измерения и научные исследования
Практические преимущества
- высокая чувствительность для анализа слабых сигналов
- широкий динамический диапазон
- точные измерения фазового шума и модуляции
- поддержка автоматизации измерений (SCPI, удалённое управление)
- возможность интеграции в автоматизированные тестовые системы (ATE)
Конфигурация и опции
Конкретный прибор может быть оснащён расширенным набором опций, включая:
- предусилитель (улучшение DANL)
- расширенные функции анализа модуляции
- опции анализа стандартов связи
- дополнительные измерительные режимы
Наличие опций существенно влияет на функциональность и ценность прибора.
