Анализатор спектра GW Instek GSP-730: обзор для радиоинженеров

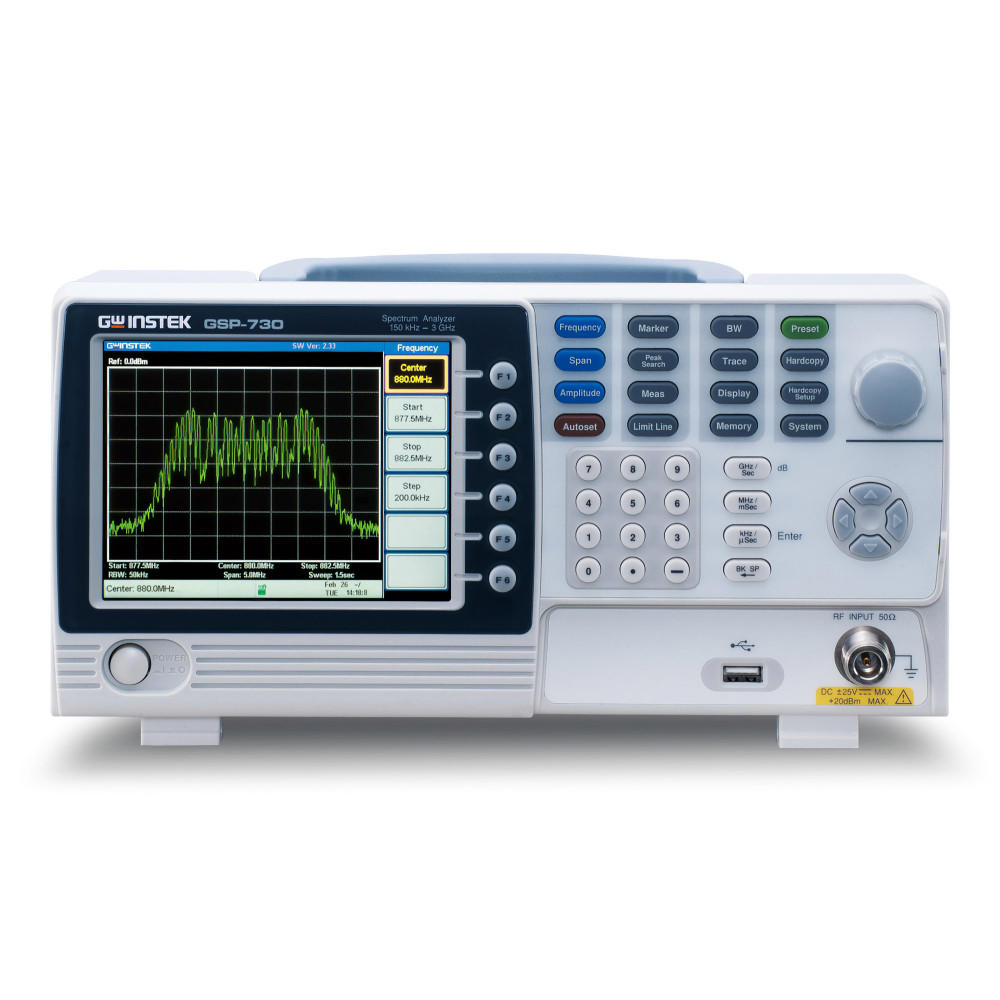

GW Instek GSP-730 — настольный анализатор спектра начального профессионального уровня с диапазоном частот от 150 кГц до 3 ГГц. Прибор ориентирован на учебные лаборатории, сервисные центры, радиолюбительские и инженерные рабочие места, где требуется базовый анализ радиочастотных сигналов без стоимости и сложности старших анализаторов спектра.

GSP-730 нельзя назвать прибором высокого класса для прецизионных измерений фазового шума, слабых побочных составляющих или сертификационных EMC-испытаний. Его правильная ниша — практический анализ сигналов в диапазоне до 3 ГГц: генераторы, передатчики малой мощности, радиомодули, модуляция, гармоники, относительная оценка спектра, проверка частот, учебные эксперименты и ремонт радиоаппаратуры.

Основные характеристики GW Instek GSP-730

Параметр	Значение
Диапазон частот	150 кГц – 3 ГГц
Разрешение установки центральной частоты	0,1 МГц
Диапазон span	1 МГц – 3 ГГц
RBW	30 кГц, 100 кГц, 300 кГц, 1 МГц
Средний шумовой уровень	≤ –100 дБм, типовое значение
Фазовый шум	около –85 дБн/Гц, типовое значение при отстройке 500 кГц
Диапазон опорного уровня	от –40 до +20 дБм
Погрешность уровня	около ±2 дБ при 1 ГГц, span 5 МГц
Входное сопротивление	50 Ом
Входной разъём	N-type
Максимальная допустимая входная мощность	+30 дБм CW
Максимальное постоянное напряжение на входе	±25 В DC
Интерфейсы	USB Host, USB Device, RS-232C
Видеовыход	VGA
Дисплей	5,6” TFT LCD, 640 × 480
Габариты	296 × 153 × 105 мм
Масса	около 2,2 кг

Назначение прибора

GSP-730 предназначен для наблюдения спектра радиочастотных сигналов в диапазоне до 3 ГГц. Это перекрывает большинство популярных инженерных и учебных задач:

• радиомодули 315, 433, 868 и 915 МГц;
• Bluetooth и Wi-Fi 2,4 ГГц;
• GSM/3G/4G-сигналы в нижних диапазонах;
• генераторы ВЧ и НЧ;
• локальные гетеродины;
• кварцевые генераторы и PLL-синтезаторы;
• передатчики малой мощности;
• частотные преобразователи;
• радиоканалы дистанционного управления;
• гармоники цифровых и импульсных устройств;
• базовая проверка модуляции AM/FM/FSK.

Прибор особенно удобен там, где нужно не столько провести метрологически точное измерение, сколько быстро увидеть: есть ли сигнал, на какой он частоте, какой примерно уровень, есть ли гармоники, побочные составляющие, паразитная генерация или широкополосный шум.

Частотный диапазон 150 кГц – 3 ГГц

Диапазон до 3 ГГц делает GSP-730 полезным для большинства классических радиотехнических задач. Нижняя граница 150 кГц позволяет смотреть низкочастотные радиосигналы, спектр импульсных источников питания, тактовые сигналы и модуляционные составляющие. Верхняя граница 3 ГГц перекрывает 2,4-гигагерцовый ISM-диапазон, многие сотовые диапазоны, GPS L1, радиомодули и низкочастотную часть СВЧ-техники.

Однако важно понимать ограничение: прибор не подходит для прямого анализа частот выше 3 ГГц. Для работы с генераторами 6, 12 или 18 ГГц потребуется внешний смеситель, делитель частоты, направленный ответвитель с детектором либо анализатор более высокого диапазона.

Разрешающая способность и RBW

В GSP-730 доступны четыре значения полосы разрешающего фильтра:

• 30 кГц;
• 100 кГц;
• 300 кГц;
• 1 МГц.

Для прибора начального уровня это нормальный, но не лабораторно-прецизионный набор. Минимальная RBW 30 кГц позволяет разделять относительно удалённые спектральные компоненты, оценивать гармоники, ширину канала и побочные излучения. Но если требуется увидеть близко расположенные составляющие с отстройкой в единицы килогерц или измерить фазовый шум около несущей, разрешения 30 кГц будет недостаточно.

Для сравнения: более серьёзные анализаторы спектра имеют RBW 1 кГц, 100 Гц, 10 Гц и ниже. Поэтому GSP-730 следует рассматривать как прибор для общего спектрального обзора, а не как инструмент тонкого анализа рядом с несущей.

Шумовой пол и чувствительность

Заявленный шумовой уровень GSP-730 составляет ≤ –100 дБм в типовых условиях. Это позволяет видеть достаточно слабые сигналы, но по современным меркам чувствительность прибора умеренная.

Для большинства учебных, сервисных и радиолюбительских задач этого достаточно. Например, можно уверенно наблюдать выход радиомодуля, гармоники генератора, сигнал с направленного ответвителя, спектр передатчика малой мощности или выход смесителя.

Но если нужно измерять очень слабые сигналы антенны, побочные излучения уровня –120…–140 дБм или малошумящие тракты, потребуется внешний предусилитель, фильтр и более чувствительный анализатор.

Динамический диапазон и побочные составляющие

Типовой уровень собственных побочных откликов прибора указан менее –45 дБн, типично менее –50 дБн. Это важная характеристика: если на экране видна побочная составляющая на уровне –50 дБн относительно сильной несущей, нужно осторожно трактовать результат. Она может принадлежать исследуемому устройству, но может быть и внутренним продуктом анализатора.

Поэтому для серьёзного анализа спектральной чистоты рекомендуется проверять результат несколькими способами:

1. Изменить входной аттенюатор или уровень сигнала.
2. Проверить, меняется ли относительный уровень побочной составляющей.
3. Подать сигнал через внешний аттенюатор.
4. Проверить сигнал на другом анализаторе.
5. Сравнить с измерением на другой центральной частоте.

Если побочный сигнал меняется непропорционально входному уровню, возможно, это продукт перегрузки или внутренний отклик прибора.

Максимальный входной уровень

Вход анализатора рассчитан на 50 Ом и использует разъём N-type. Максимальная допустимая мощность составляет +30 дБм, то есть 1 Вт непрерывной мощности, а допустимое постоянное напряжение — до ±25 В.

Несмотря на это, подключать передатчики напрямую к анализатору не стоит. Для безопасной работы желательно использовать:

• внешний аттенюатор 10–30 дБ;
• направленный ответвитель;
• DC-block при наличии постоянной составляющей;
• ограничитель мощности;
• предварительный расчёт уровня сигнала.

Особенно осторожно нужно работать с импульсными передатчиками, усилителями мощности и неизвестными устройствами. Даже если средняя мощность кажется небольшой, пиковый уровень может быть опасен для входного тракта.

Автонастройка Autoset

Одна из полезных функций GSP-730 — Autoset. Прибор автоматически подбирает центральную частоту, span и уровень отображения, чтобы пользователь быстро увидел сигнал на экране.

Это удобно в сервисной работе: если неизвестно, где именно находится сигнал, Autoset позволяет быстро обнаружить несущую и начать дальнейшую настройку. Для инженера это не замена ручной настройки, но хороший способ ускорить первичный поиск.

После автоматической настройки обычно имеет смысл вручную сузить span, выбрать подходящую RBW и выставить опорный уровень так, чтобы измерение было более корректным.

Измерительные функции ACPR, CHPW и OCBW

Несмотря на бюджетный класс, GSP-730 имеет полезные автоматические функции:

• ACPR — измерение мощности в соседнем канале;
• CHPW — измерение мощности канала;
• OCBW — измерение занимаемой полосы частот.

Эти функции особенно полезны при анализе радиопередатчиков, модулированных сигналов и учебных экспериментов по связи. Они позволяют не просто смотреть спектр глазами, а получать численные оценки.

Например, при настройке передатчика можно оценить, насколько энергия сигнала укладывается в заданную полосу, не выходит ли спектр за пределы канала и насколько велики составляющие в соседних каналах.

Для точных сертификационных измерений такой прибор не подходит, но для разработки, обучения и предварительной проверки эти функции полезны.

Split Window и три трассы

GSP-730 поддерживает отображение трёх трасс разными цветами и режим разделённого экрана. Это удобно при сравнении сигналов до и после изменения настроек.

Практические примеры:

• сравнение спектра до и после фильтра;
• сравнение уровня гармоник при разных режимах усилителя;
• наблюдение эффекта включения экранирования;
• сравнение разных антенн;
• оценка влияния изменения питания на паразитные составляющие;
• сравнение спектра до и после настройки PLL.

Для учебной лаборатории такая визуализация особенно удобна: студент или инженер сразу видит, как изменение параметров схемы отражается на спектре.

Limit Line

Функция Limit Line позволяет задать предельную линию на экране и проверять, не превышает ли спектр установленный уровень. Это удобно для быстрой проверки однотипных устройств.

Например, можно задать допустимый уровень гармоник или побочных составляющих и быстро контролировать, проходит ли изделие предварительную проверку. Это не полноценная EMC-сертификация, но хороший инструмент для внутреннего контроля.

Интерфейсы и удалённое управление

GSP-730 оснащён интерфейсами:

• USB Host;
• USB Device;
• RS-232C;
• VGA-выход.

USB Host можно использовать для сохранения данных на флеш-накопитель. USB Device и RS-232C позволяют подключить прибор к компьютеру. VGA-выход удобен для учебной аудитории, демонстрации спектра на внешнем мониторе или записи изображения.

GW Instek также предусматривает использование прибора в составе учебной системы с ПК и RF-тренажёром. Это хорошо показывает основную философию GSP-730: прибор сделан как доступный анализатор спектра для обучения и базовой радиоинженерной практики.

Применение в радиолаборатории

Проверка генераторов сигналов

GSP-730 можно использовать для контроля частоты, уровня и гармоник генератора до 3 ГГц. Прибор позволяет увидеть основную несущую, оценить уровень второй и третьей гармоники, проверить наличие побочных составляющих и паразитной генерации.

Для точной оценки уровня лучше использовать калиброванный аттенюатор и учитывать погрешность анализатора. Для измерения очень слабых гармоник прибор может быть недостаточно чувствительным или иметь недостаточный динамический диапазон.

Настройка PLL-синтезаторов

При работе с PLL можно наблюдать выходную частоту, переход на другую частоту, наличие побочных составляющих, грубые продукты дробного деления и гармоники. Но для анализа фазового шума около несущей GSP-730 не подходит: его RBW и собственный фазовый шум ограничивают такую задачу.

Тем не менее для проверки «генерирует или не генерирует», оценки частоты и грубой спектральной чистоты прибор полезен.

Анализ радиомодулей

GSP-730 хорошо подходит для проверки модулей 315/433/868/915 МГц и 2,4 ГГц. Можно наблюдать несущую, ширину спектра, изменение частоты, наличие модуляции, гармоники и паразитные излучения.

При работе с маломощными модулями часто достаточно подключить небольшую антенну или ближнепольный пробник. Для более корректных измерений лучше использовать коаксиальное подключение через аттенюатор.

Проверка гармоник усилителей

Прибор позволяет увидеть гармонический состав выходного сигнала усилителя. Это удобно при настройке фильтров нижних частот, выходных согласующих цепей и режимов усилительных каскадов.

Но при измерении усилителей важно не перегрузить вход анализатора. Лучше использовать направленный ответвитель и дополнительный аттенюатор.

Поиск паразитной генерации

GSP-730 может быть полезен при поиске самовозбуждения усилителей, DC/DC-преобразователей, цифровых плат и радиочастотных трактов. Ближнепольный пробник позволяет быстро найти источник излучения на плате.

Такой метод особенно эффективен при ремонте: анализатор показывает, на какой частоте появляется паразитная активность, а пробник помогает локализовать участок схемы.

Учебные задачи

GSP-730 хорошо подходит для демонстрации базовых понятий спектрального анализа:

• несущая частота;
• гармоники;
• модуляция AM и FM;
• ширина полосы;
• соседний канал;
• влияние фильтрации;
• шумовой пол;
• перегрузка входного тракта;
• влияние RBW на отображение сигнала.

Для учебной лаборатории прибор удобен тем, что относительно прост в управлении и не перегружен функциями старших анализаторов.

Ограничения GW Instek GSP-730

Главное достоинство GSP-730 — доступность. Главное ограничение — это тоже следствие доступности. Прибор не стоит сравнивать с анализаторами Rohde & Schwarz, Keysight, Anritsu или Advantest среднего и высокого класса.

Основные ограничения:

• минимальная RBW только 30 кГц;
• умеренный шумовой пол;
• ограниченный динамический диапазон;
• собственные побочные отклики порядка –45…–50 дБн;
• не самая высокая точность измерения уровня;
• отсутствие трекинг-генератора;
• ограниченные возможности для EMC-измерений;
• невозможность прямого анализа выше 3 ГГц;
• небольшой экран по современным меркам.

Если требуется измерять фазовый шум, очень слабые спуры, параметры фильтров с помощью трекинг-генератора, проводить EMI pre-compliance или работать с СВЧ выше 3 ГГц, лучше выбирать анализатор более высокого класса.

Что проверить при покупке

При покупке нового или бывшего в употреблении GSP-730 стоит проверить:

1. Состояние входного разъёма N-type.
2. Отсутствие повреждения входа после перегрузки.
3. Корректность отображения уровня на известном сигнале.
4. Работу всех RBW.
5. Работу Autoset.
6. Отображение слабого сигнала около шумового пола.
7. Стабильность частоты после прогрева.
8. Работу USB и RS-232C.
9. Состояние дисплея и подсветки.
10. Работу энкодера, клавиш и вентилятора.
11. Наличие руководства, кабелей и калибровочного сертификата.
12. Версию прошивки.

Для проверки желательно использовать генератор сигналов с известным уровнем, набор аттенюаторов и хотя бы один стабильный источник частоты.

Кому подойдёт GSP-730

GW Instek GSP-730 хорошо подходит:

• учебным лабораториям;
• радиолюбителям;
• сервисным инженерам;
• разработчикам простых RF-устройств;
• специалистам по ремонту радиомодулей;
• лабораториям, где нужен недорогой второй анализатор;
• инженерам, которым нужно видеть спектр до 3 ГГц без претензии на высокую точность.

Он особенно полезен как первый анализатор спектра. Прибор позволяет освоить основные методы спектрального анализа и решать много практических задач, не требуя большого бюджета.

Когда стоит выбрать прибор выше классом

Более серьёзный анализатор потребуется, если нужно:

• измерять слабые побочные составляющие ниже –70…–80 дБн;
• анализировать фазовый шум;
• работать с RBW в герцах или сотнях герц;
• проводить предсертификационные EMC-измерения;
• измерять фильтры с трекинг-генератором;
• анализировать сигналы выше 3 ГГц;
• точно измерять уровень;
• работать с современными цифровыми радиосигналами с высокой полосой.

В таких случаях лучше смотреть в сторону GW Instek GSP-9300B/GSP-9330, Keysight N9000/N9010, Rohde & Schwarz FSL/FSP/FSV или аналогичных приборов.

Итог

GW Instek GSP-730 — простой и доступный анализатор спектра диапазона 150 кГц–3 ГГц. Его сильные стороны — понятное управление, наличие базовых автоматических измерений, USB/RS-232C, VGA-выход, функции ACPR/CHPW/OCBW, Limit Line и достаточный диапазон частот для большинства учебных и сервисных задач.

Для радиоинженера это хороший прибор начального уровня: он помогает быстро увидеть спектр, обнаружить гармоники, проверить радиомодуль, оценить ширину сигнала, найти паразитную генерацию и провести базовую диагностику RF-устройства.

Главное — правильно понимать его класс. GSP-730 не является заменой высококлассному анализатору спектра, но как доступный рабочий инструмент для обучения, ремонта и предварительной проверки радиочастотных устройств он остаётся вполне полезным и практичным прибором.
