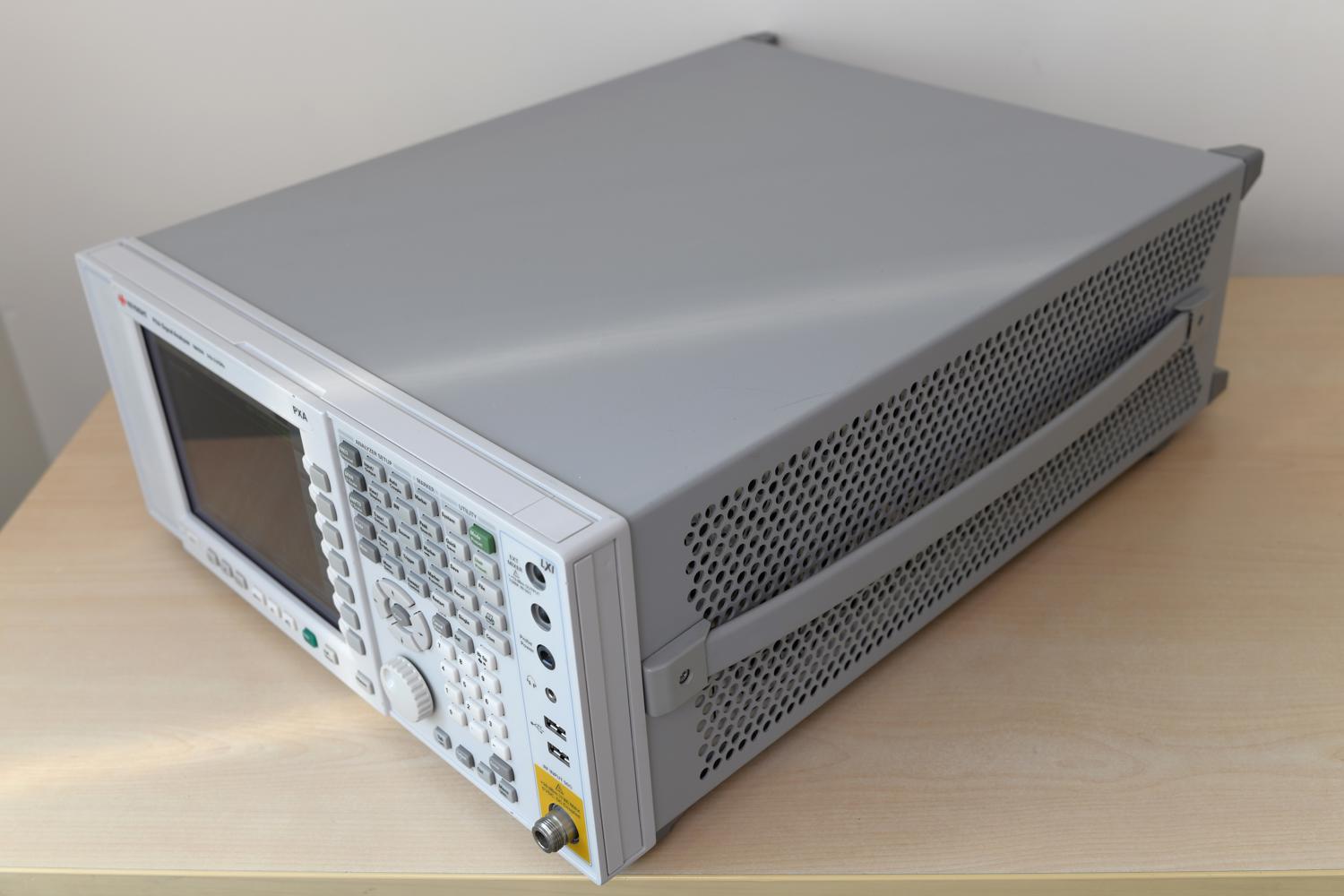

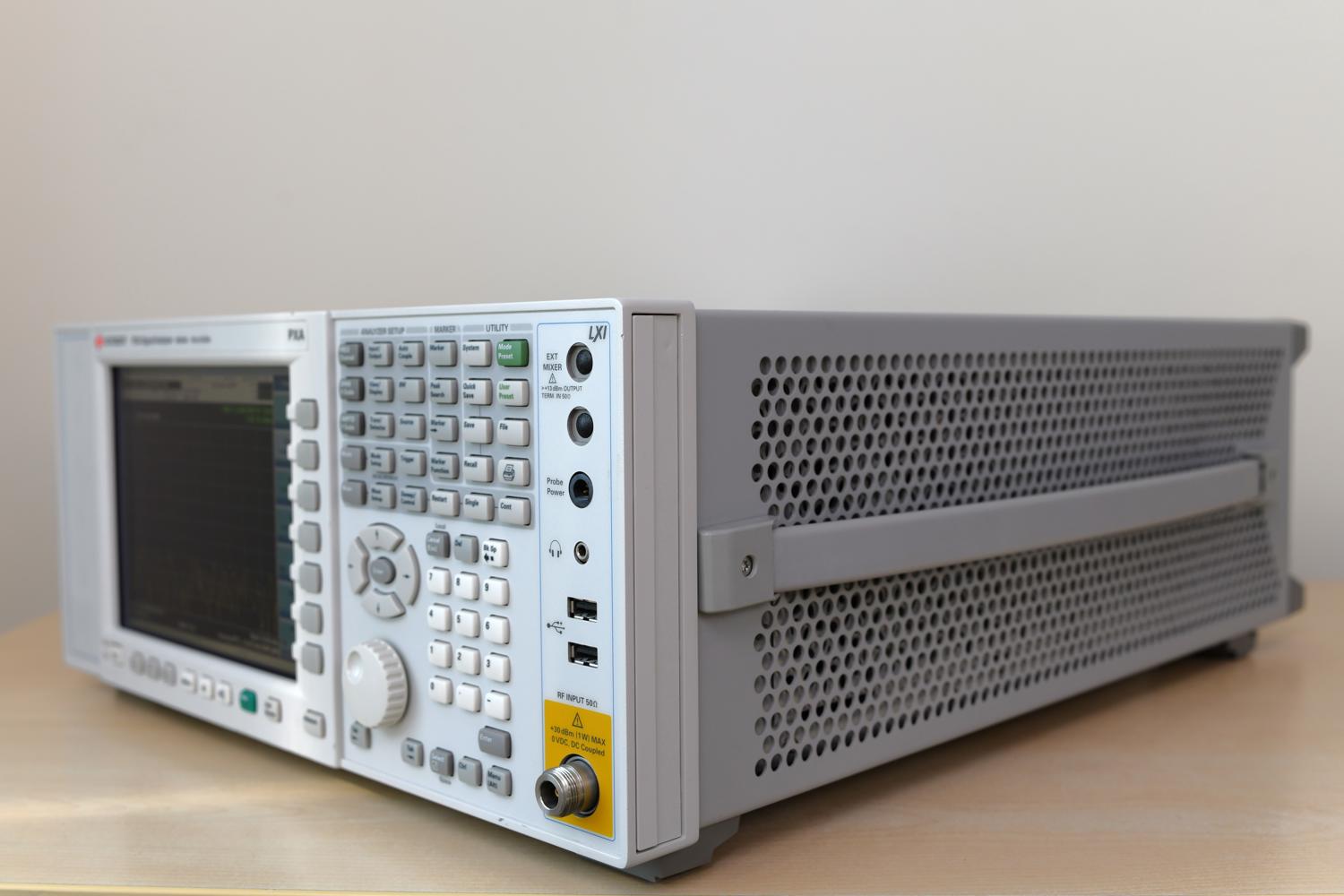

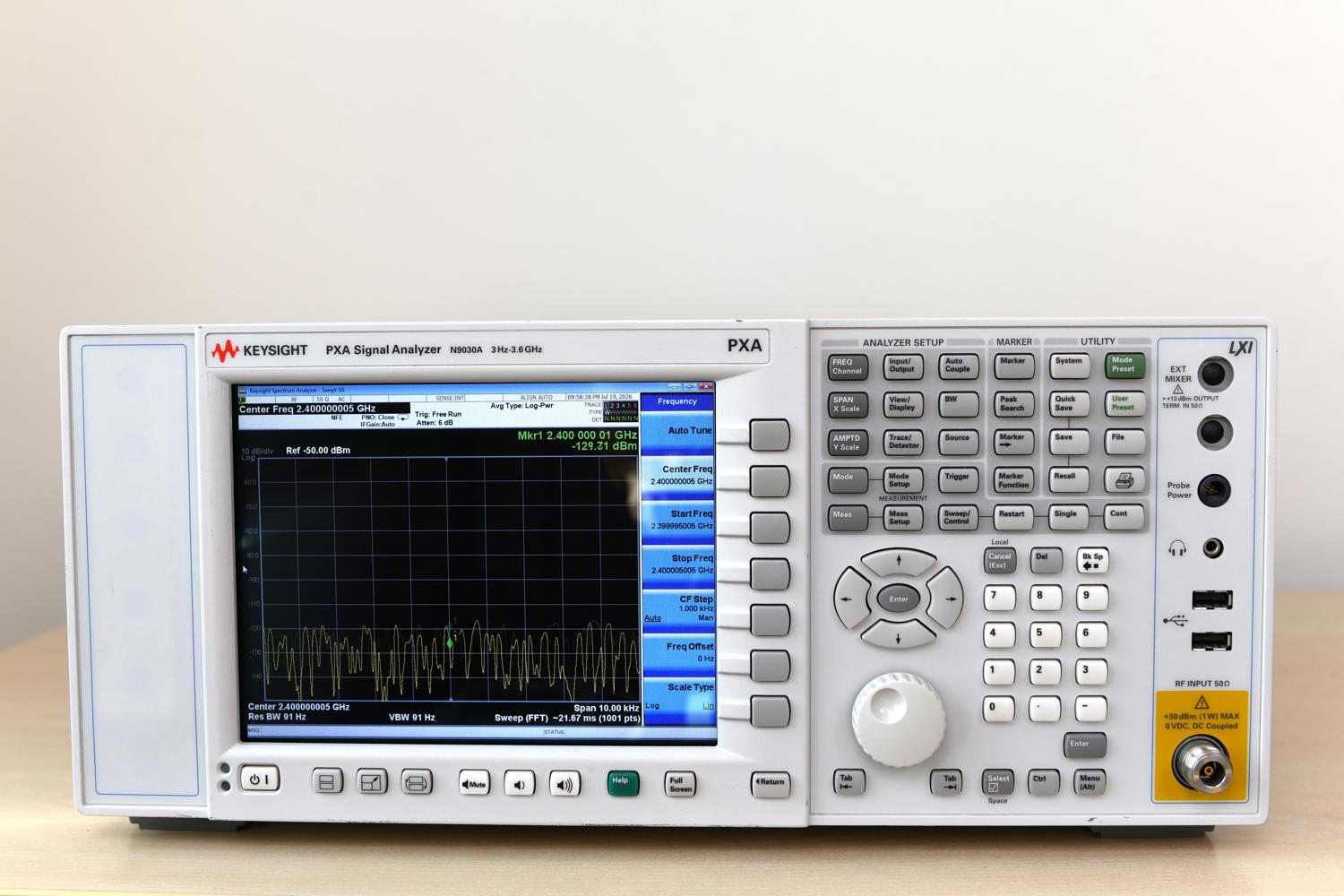

Keysight N9030A PXA — высокопроизводительный анализатор спектра и сигналов до 50 ГГц

Keysight N9030A PXA X-Series Signal Analyzer — высококлассный анализатор спектра и сигналов, предназначенный для точных радиочастотных и СВЧ-измерений. Прибор относится к старшему уровню семейства X-Series и был разработан как преемник классических анализаторов Agilent PSA E444xA, но с более широкими возможностями цифровой обработки, анализа модуляции, real-time spectrum analysis и программных измерительных приложений.

PXA N9030A используется в задачах, где обычного анализатора спектра среднего класса уже недостаточно: измерение фазового шума, поиск слабых побочных составляющих рядом с мощной несущей, анализ широкополосных сигналов, проверка передатчиков, исследование спуров, измерение гармоник, ACPR, EVM, noise figure, цифровых стандартов связи и импульсных радиосигналов.

Для радиоинженера N9030A интересен тем, что сочетает классический высокодинамичный swept spectrum analyzer, широкополосный векторный анализатор сигналов и, при наличии опций, real-time spectrum analyzer.

Основные характеристики Keysight N9030A PXA

Параметр	Значение
Тип прибора	анализатор спектра и сигналов
Серия	Keysight / Agilent X-Series PXA
Модель	N9030A
Минимальная частота	3 Гц
Верхние частотные варианты	3,6 / 8,4 / 13,6 / 26,5 / 43 / 44 / 50 ГГц
Расширение частоты	внешние смесители, миллиметровый диапазон и выше
Стандартная анализируемая полоса	10 или 25 МГц, зависит от конфигурации
Максимальная анализируемая полоса	до 160 МГц
Real-time spectrum analysis	опционально, до 160 МГц
DANL с Noise Floor Extension	до –172 dBm
Амплитудная точность	до ±0,19 dB
SFDR в широкой полосе	до 75 dB при 160 МГц
Входной аттенюатор	до 70 dB, шаг 2 dB
Электронный аттенюатор	опция для диапазона до 3,6 ГГц
Встроенные приложения	спектр, ACP, occupied bandwidth, phase noise, noise figure, EMI, VSA, стандарты связи
Интерфейсы	LAN, USB, GPIB, VGA/видео в зависимости от конфигурации
Форм-фактор	настольный/стоечный, 4U

Назначение прибора

N9030A PXA — это не просто прибор “посмотреть спектр”. Его основное назначение — точный анализ сложных RF- и СВЧ-сигналов с высоким динамическим диапазоном и низким собственным шумом.

Типовые задачи:

• измерение спектра генераторов и синтезаторов;
• поиск spurious и негармонических составляющих;
• измерение гармоник;
• фазовый шум;
• ACPR/ACLR;
• occupied bandwidth;
• channel power;
• noise figure и gain при наличии приложения;
• анализ цифровой модуляции;
• измерение EVM;
• анализ импульсных сигналов;
• real-time поиск редких событий;
• проверка радиопередатчиков;
• тестирование усилителей мощности;
• проверка смесителей и конвертеров;
• измерение широкополосных сигналов связи;
• автоматизированные производственные измерения.

Прибор особенно полезен там, где одновременно нужны низкий шумовой пол, хороший фазовый шум, точность уровня и программные измерительные приложения.

Частотные варианты N9030A

PXA N9030A выпускался в нескольких частотных исполнениях.

Опция частоты	Диапазон
N9030A-503	3 Гц – 3,6 ГГц
N9030A-508	3 Гц – 8,4 ГГц
N9030A-513	3 Гц – 13,6 ГГц
N9030A-526	3 Гц – 26,5 ГГц
N9030A-543	3 Гц – 43 ГГц
N9030A-544	3 Гц – 44 ГГц
N9030A-550	3 Гц – 50 ГГц

Для лаборатории общего назначения наиболее универсальны версии 26,5 ГГц и 50 ГГц. Версия до 26,5 ГГц закрывает большинство коаксиальных СВЧ-задач, включая L/S/C/X/Ku/K-диапазоны. Версия до 50 ГГц подходит для более серьёзной СВЧ-лаборатории, радиорелейных трактов, спутниковых систем, миллиметровых преобразователей и высокочастотных гармоник.

Если нужно измерять выше собственного диапазона прибора, можно использовать внешние гармонические смесители. В этом случае PXA работает как СВЧ/мм-волновой анализатор с внешним downconverter-трактом.

Отличие PXA от обычного анализатора спектра

Обычный анализатор спектра среднего класса хорошо подходит для измерения уровня несущей, гармоник, ширины спектра и простых побочных составляющих. Но при сложных измерениях быстро появляются ограничения:

• недостаточный динамический диапазон;
• высокий собственный шум;
• недостаточно низкий фазовый шум;
• малая анализируемая полоса;
• нет real-time режима;
• нет приложений для современных стандартов связи;
• недостаточная точность уровня;
• слабые возможности автоматизации.

PXA N9030A решает эти проблемы за счёт высококачественного СВЧ-тракта, широкого набора опций и цифровой платформы X-Series. Он ближе к категории signal analyzer, чем к простому spectrum analyzer.

Это означает, что прибор анализирует сигнал не только как спектр, но и как комплексный I/Q-поток. Поэтому он может использоваться для векторной демодуляции, измерения EVM, анализа широкополосной модуляции и исследования временной структуры сигнала.

Динамический диапазон

Динамический диапазон — одна из главных причин выбора PXA. Он определяет, насколько слабые побочные сигналы можно измерить рядом с сильной несущей.

В реальных задачах это важно при измерении:

• спуров синтезаторов;
• побочных составляющих генераторов;
• гармоник усилителей;
• интермодуляции;
• продуктов преобразования смесителей;
• утечек LO;
• ACPR передатчиков;
• остаточной несущей I/Q-модуляторов;
• зеркального канала;
• шумовой полки рядом с каналом.

Например, при разработке генератора сигналов недостаточно увидеть только основную несущую. Нужно измерить негармонические составляющие на уровне –70…–90 dBc, оценить шумовую полку, боковые составляющие PLL, гармоники и продукты деления/умножения частоты. Для таких задач PXA подходит значительно лучше, чем анализаторы начального или среднего уровня.

Noise Floor Extension

Технология Noise Floor Extension снижает отображаемый шумовой пол прибора и помогает видеть слабые сигналы, которые иначе маскировались бы собственным шумом анализатора.

Практически это полезно при:

• измерении слабых гармоник;
• поиске утечек;
• анализе маломощных передатчиков;
• измерении шума усилителей;
• работе с большими внешними аттенюаторами;
• анализе сигналов рядом с шумовым порогом;
• измерении помех в широком диапазоне.

Однако нужно понимать, что NFE не отменяет физику измерения. Итоговая неопределённость всё равно зависит от RBW, входного аттенюатора, предусилителя, калибровки, внешних кабелей, экранирования и окружающих помех.

Фазовый шум

Фазовый шум анализатора критичен при измерении источников сигнала. Если собственный фазовый шум анализатора выше или близок к шуму исследуемого генератора, измерение будет ограничено самим прибором.

PXA N9030A имеет очень хорошие характеристики фазового шума для своего поколения. Это позволяет использовать его для:

• проверки PLL и синтезаторов;
• оценки боковых шумов генераторов;
• измерения phase noise с соответствующим приложением;
• проверки малошумящих RF-источников;
• анализа преобразователей частоты;
• измерения сигналов рядом с мощной несущей.

Для измерения фазового шума особенно важно правильно выбрать входной уровень. Слишком малый уровень ухудшает отношение сигнал/шум, слишком большой может привести к перегрузке входного тракта. Также важно учитывать входной аттенюатор, предусилитель, режим оптимизации фазового шума и условия калибровки.

Анализируемая полоса до 160 МГц

Одна из сильных сторон N9030A — возможность анализа сигналов с полосой до 160 МГц. Для своего времени это был серьёзный показатель.

Широкая полоса нужна для:

• WCDMA;
• LTE и LTE-Advanced ранних конфигураций;
• WLAN;
• широкополосных цифровых модуляций;
• импульсных радиосигналов;
• радарных сигналов;
• анализa frequency hopping;
• измерения спектра во временной области;
• исследования DAC/ADC;
• работы с векторным анализом 89600 VSA.

При анализе широкой полосы важны не только МГц в спецификации, но и качество тракта: плоскостность АЧХ, фазовая линейность, SFDR и собственные спуры digitizer. Именно поэтому высококлассный анализатор даёт более достоверные результаты, чем бюджетный прибор с похожей заявленной полосой.

Real-time spectrum analysis

При наличии соответствующей опции PXA N9030A может работать как real-time spectrum analyzer. Это означает, что прибор непрерывно анализирует выбранную полосу без обычных “пропусков” между sweep-захватами.

RTSA полезен для поиска:

• кратковременных спуров;
• импульсных помех;
• transient-сигналов;
• нестабильности PLL;
• frequency hopping;
• редких выбросов передатчика;
• кратковременного самовозбуждения усилителя;
• переключательных процессов;
• цифровых помех на RF-тракте.

Обычный swept-анализатор может просто не попасть во время редкого события. Real-time режим увеличивает вероятность обнаружения и позволяет использовать спектральные маски, density display и другие методы анализа временно-частотной активности.

Спектральная маска и поиск редких событий

Для инженерной диагностики особенно полезен запуск по спектральной маске. Инженер задает допустимую область спектра, а прибор фиксирует событие, когда сигнал нарушает эту маску.

Это удобно при поиске неисправностей вида:

• спур появляется один раз при переключении частоты;
• усилитель возбуждается только при определённом уровне;
• передатчик даёт выброс при включении;
• PLL кратковременно теряет захват;
• цифровой блок создаёт помеху только в одном режиме;
• импульсная модуляция вызывает паразитные боковые составляющие.

Для разработки RF-измерительных приборов, генераторов и приёмников такой режим может быть решающим: дефект часто существует доли миллисекунды и не виден в обычном sweep.

Векторный анализ сигналов

С приложением 89600 VSA и встроенными X-Series measurement applications N9030A можно использовать для векторного анализа цифровой модуляции.

Возможные задачи:

• измерение EVM;
• частотная ошибка;
• фазовая ошибка;
• I/Q imbalance;
• остаток несущей;
• зеркальный канал;
• group delay;
• анализ созвездия;
• демодуляция стандартов связи;
• измерение ACLR/ACPR;
• анализ OFDM-сигналов;
• работа с пользовательскими I/Q-данными.

Это превращает PXA из классического анализатора спектра в полноценный анализатор сигналов для разработки радиосистем. В отличие от простого спектрального анализа, VSA показывает не только распределение мощности по частоте, но и качество модуляции.

Например, передатчик может иметь нормальную спектральную маску, но плохой EVM из-за фазового шума, ошибок I/Q, нелинейности усилителя или недостаточной полосы baseband-тракта. PXA позволяет увидеть эти проблемы.

Измерительные приложения

Для N9030A выпускались многочисленные приложения X-Series. В зависимости от установленных лицензий прибор может выполнять специализированные измерения:

• Spectrum Analyzer;
• Phase Noise;
• Noise Figure;
• Analog Demodulation;
• Vector Modulation Analysis;
• LTE/LTE-Advanced;
• WCDMA/HSPA;
• GSM/EDGE;
• WLAN;
• Bluetooth;
• Pulse Analysis;
• EMI;
• Noise Power Ratio;
• MATLAB/89600 VSA integration;
• измерения мощности канала и соседнего канала.

Ценность конкретного экземпляра на вторичном рынке сильно зависит от установленных лицензий. Два внешне одинаковых N9030A могут радикально отличаться по возможностям.

Измерение фазового шума

С приложением Phase Noise PXA может использоваться для измерения фазового шума генераторов, синтезаторов и гетеродинов.

Измерения фазового шума важны для:

• генераторов сигналов;
• PLL-синтезаторов;
• радарных систем;
• радиорелейных станций;
• базовых станций;
• приёмников с высоким динамическим диапазоном;
• гетеродинов анализаторов спектра;
• тактовых источников АЦП/ЦАП;
• измерительной аппаратуры.

Для качественного результата важно, чтобы фазовый шум самого PXA был ниже измеряемого сигнала. Если DUT слишком малошумящий, потребуется специализированный фазошумовой анализатор или методика с кросс-корреляцией.

Измерение коэффициента шума

При наличии приложения Noise Figure N9030A может использоваться как анализатор коэффициента шума с внешним источником шума. Это позволяет измерять:

• noise figure;
• gain;
• noise temperature;
• Y-factor;
• шумовые параметры усилителей и приёмных трактов.

Такая функция полезна для LNA, конвертеров, приёмников и СВЧ-модулей. Однако для регулярных производственных NF-измерений специализированный анализатор типа Keysight N897xA может быть удобнее. PXA сильнее как универсальная платформа: после noise figure тем же прибором можно проверить спектр, гармоники, spurious и самовозбуждение DUT.

Измерение импульсных сигналов

PXA с соответствующими приложениями может анализировать импульсные RF-сигналы:

• длительность импульса;
• период повторения;
• rise/fall time;
• overshoot;
• droop;
• импульсную мощность;
• спектр импульса;
• частотный чирп;
• фазу внутри импульса;
• стабильность амплитуды;
• радарные параметры.

Это полезно для радиолокационных трактов, импульсных передатчиков, генераторов с pulse modulation, коммутаторов, ограничителей и усилителей в импульсном режиме.

Для таких задач важны широкая полоса анализа, низкий собственный шум, точная временная синхронизация и возможность анализировать сигнал в I/Q-представлении.

EMI-измерения

С EMI-приложениями N9030A можно использовать для предварительных и лабораторных измерений электромагнитных помех. Прибор поддерживает работу с детекторами, полосами, limit lines и автоматизированными измерениями.

Однако важно понимать: PXA сам по себе не заменяет сертификационную EMI-лабораторию. Для официальных испытаний нужны калиброванные антенны, LISN, камера или открытая площадка, методика, кабели, предусилители и поверенная измерительная система.

Но как инженерный инструмент предварительной диагностики PXA очень полезен. Он позволяет быстро найти частоты, оценить уровень помех, проверить эффективность экранирования, фильтров и изменений в конструкции.

Работа в автоматизированных системах

N9030A хорошо подходит для автоматизированных стендов. Он поддерживает SCPI-команды, LAN, USB и GPIB. Keysight уделяла большое внимание совместимости с предыдущими поколениями приборов, что важно при замене старых HP/Agilent-анализаторов в ATE-системах.

Типовые автоматизированные задачи:

• измерение мощности канала;
• спуры по таблице частот;
• гармоники;
• ACLR;
• фазовый шум;
• noise figure;
• проверка спектральной маски;
• считывание трасс;
• pass/fail;
• отчёты;
• управление внешними приборами.

Для производственного применения важно, что PXA имеет не только хорошие характеристики, но и развитую программную экосистему. В старых стендах часто можно заменить PSA/856x на PXA с меньшими изменениями кода, чем при переходе на прибор другого производителя.

Сравнение с Keysight PSA E444xA

PXA N9030A во многом создавался как замена серии PSA. PSA были очень сильными анализаторами своего времени, но PXA даёт более современную цифровую платформу.

Преимущества PXA перед PSA:

• более широкая анализируемая полоса;
• real-time spectrum analysis;
• более современные measurement applications;
• лучше интеграция с 89600 VSA;
• улучшенная автоматизация;
• современное хранение данных;
• выше производительность цифровой обработки;
• компактнее и удобнее интерфейс;
• лучшая масштабируемость под новые стандарты.

PSA всё ещё ценятся за качественный RF-тракт и надёжность, но для анализа широкополосных цифровых сигналов PXA намного практичнее.

Сравнение с Keysight MXA

Keysight MXA — более доступный анализатор среднего/высокого класса. Он хорошо подходит для многих задач производства и разработки, но PXA выше классом по спектральной чистоте и динамическому диапазону.

Параметр	Keysight PXA N9030A	Keysight MXA
Класс	высокопроизводительный	средний/производственный
Основной фокус	максимальная точность и динамика	баланс цены и возможностей
Фазовый шум	лучше	хуже
Динамический диапазон	выше	ниже
Анализ широких сигналов	до 160 МГц у N9030A	зависит от версии, обычно ниже/сопоставимо
Цена на вторичном рынке	выше	ниже
Лучшее применение	R&D, сложные RF/SВЧ измерения	производство, сервис, типовые RF-тесты

Если нужны базовые измерения передатчиков, гармоник и мощности канала, MXA может быть достаточен. Если нужно измерять очень слабые спуры, фазовый шум и сложные широкополосные сигналы, PXA предпочтительнее.

Сравнение с Keysight UXA

UXA N9040B — более современный и более широкий по полосе анализатор, особенно в задачах 5G, широкополосных РЛС, ADC/DAC и сигналов с сотнями мегагерц полосы.

Параметр	PXA N9030A	UXA N9040B
Поколение	старшее X-Series A	более современная платформа
Частотный диапазон	до 50 ГГц	до 50 ГГц
Максимальная анализируемая полоса	до 160 МГц	до 1 ГГц
Real-time	до 160 МГц	существенно шире
Лучшее применение	высокая динамика, спектральная чистота, классические RF/SВЧ задачи	широкополосные современные сигналы
Стоимость	ниже на вторичном рынке	выше

Если задача — измерять широкополосные сигналы 5G NR, Wi-Fi 6/7, широкополосные радары или быстрые DAC/ADC, UXA лучше. Если нужна высококлассная универсальная СВЧ-платформа до 50 ГГц с полосой до 160 МГц, PXA N9030A остаётся очень сильным вариантом.

Сравнение с PXA N9030B и N9032B

N9030B — более новая multi-touch версия PXA. Она получила современный интерфейс и анализируемую полосу до 510 МГц. N9032B — ещё более современное развитие PXA с полосой анализа до 2 ГГц.

Параметр	N9030A	N9030B	N9032B
Платформа	первая PXA X-Series	multi-touch PXA	новая PXA-платформа
Верхняя частота	до 50 ГГц	до 50 ГГц	до 55 ГГц
Максимальная полоса анализа	160 МГц	510 МГц	2 ГГц
Интерфейс	классический X-Series	сенсорный	современный сенсорный
Лучшее применение	б/у высококлассный RF/SВЧ анализ	современные широкополосные задачи	самые широкие сигналы PXA-класса

На вторичном рынке N9030A может быть намного выгоднее по цене. Но если нужна широкая полоса анализа, лучше смотреть N9030B, N9040B UXA или N9032B.

Сравнение с Rohde & Schwarz FSW

Rohde & Schwarz FSW — главный конкурент PXA в классе высокопроизводительных анализаторов спектра и сигналов. Это топовая платформа R&S для сложных RF/SВЧ измерений.

Параметр	Keysight N9030A PXA	Rohde & Schwarz FSW
Класс	high-end signal analyzer	high-end signal and spectrum analyzer
Частотный диапазон	до 50 ГГц, выше с внешними смесителями	до 90 ГГц в линейке FSW
Анализируемая полоса	до 160 МГц	значительно шире у современных конфигураций
Real-time	до 160 МГц	шире у современных опций
Фазовый шум	очень низкий	один из лучших в классе
Интерфейс	Keysight X-Series	R&S touchscreen/UI
Сильная сторона	экосистема Keysight, 89600 VSA, совместимость с Agilent/HP	фазовый шум, широкополосный анализ, современные приложения
Типичный выбор	ATE, Keysight-экосистема, замена PSA	R&D, радары, 5G, фазовый шум, топовые RF-задачи

FSW сильнее в современных конфигурациях, особенно по широкой полосе анализа и верхним частотам. Но N9030A остаётся очень конкурентным на вторичном рынке, особенно если лаборатория уже работает в экосистеме Keysight/Agilent и использует 89600 VSA или старые SCPI-стенды.

Сравнение с Rohde & Schwarz FSV/FSVA

R&S FSV и FSVA — более доступные анализаторы R&S, часто используемые в производстве, сервисе и R&D среднего уровня.

Параметр	Keysight PXA N9030A	R&S FSV / FSVA
Класс	выше	средний/высокий
Динамический диапазон	выше	ниже/средний
Фазовый шум	лучше	зависит от модели и опций
Широкополосный анализ	сильный для своего поколения	зависит от конфигурации
Цена	выше	обычно ниже
Лучшее применение	точные RF/SВЧ измерения	универсальная лаборатория и производство

FSVA/FSV — хорошие универсальные приборы. Но если задача требует предельной спектральной чистоты, поиска слабых спуров и точных измерений фазового шума, PXA обычно предпочтительнее.

Сравнение с Rohde & Schwarz FSU/FSQ

FSU и FSQ — старшие анализаторы R&S предыдущего поколения. Они часто встречаются на вторичном рынке и до сих пор ценятся за качественный RF-тракт.

Параметр	Keysight N9030A PXA	R&S FSU/FSQ
Поколение	более современное	старше
Цифровой анализ	шире и современнее	ограничен поколением
Векторный анализ	сильнее через X-Series/89600	зависит от опций
Надёжность RF-тракта	высокая	высокая
Широкая полоса	до 160 МГц	обычно меньше
Автоматизация	современная X-Series	старые SCPI/VISA
Покупка б/у	ценны опции и состояние	ценны состояние YIG/LO/преселектора

FSU/FSQ могут быть хорошим выбором при ограниченном бюджете, особенно для классического спектрального анализа. Но для цифровых стандартов, real-time, VSA и широкополосных задач N9030A обычно интереснее.

Сравнение с Anritsu MS2850A

Anritsu MS2850A — современный анализатор, сильный в широкополосных задачах. Он особенно интересен для 5G, радаров, широкополосных передатчиков, анализа до 1 ГГц полосы.

Параметр	Keysight N9030A PXA	Anritsu MS2850A
Поколение	старше	современнее
Верхняя частота	до 50 ГГц	до 32 или 44,5 ГГц
Максимальная полоса анализа	160 МГц	до 1 ГГц
Сильная сторона	фазовый шум, динамика, экосистема Keysight	широкополосный анализ современных сигналов
Лучшее применение	точные RF/SВЧ измерения, ATE, спуры	5G, радары, широкополосные цифровые сигналы

Если нужна полоса анализа 1 ГГц, MS2850A лучше. Если задача — традиционные высокоточные СВЧ-измерения, фазовый шум, спуры, совместимость с Keysight-приложениями и вторичный рынок, PXA остаётся сильным вариантом.

Сравнение с Tektronix RSA5000/6000

Tektronix RSA исторически сильны в real-time-анализе и поиске кратковременных событий. Их интерфейс хорошо подходит для наблюдения спектральной активности во времени.

Параметр	Keysight N9030A PXA	Tektronix RSA5000/6000
Основной акцент	высокая точность, динамика, приложения	real-time и анализ временно-частотных событий
RTSA	опционально до 160 МГц	сильная сторона серии RSA
Спектральная чистота	очень высокая	зависит от модели
Векторные приложения	Keysight/89600 VSA	Tektronix SignalVu
Лучшее применение	точные RF/SВЧ измерения	поиск редких сигналов, мониторинг спектра

Если главное — real-time мониторинг и спектрограмма, Tektronix RSA может быть удобнее. Если нужна точная метрология, фазовый шум, amplitude accuracy и гибкие приложения X-Series, PXA предпочтительнее.

Практический выбор аналога

Сценарий	Лучший выбор
Высокоточные RF/SВЧ измерения до 50 ГГц	Keysight N9030A PXA
Современные широкополосные сигналы 5G/Wi-Fi/радар	Keysight UXA / N9030B / N9032B / Anritsu MS2850A / R&S FSW
Максимально сильный современный конкурент	Rohde & Schwarz FSW
Более бюджетный универсальный прибор	Keysight MXA или R&S FSV/FSVA
Старый, но качественный RF-анализ	R&S FSU/FSQ или Keysight PSA
Real-time поиск кратковременных событий	Tektronix RSA или R&S FSW/Keysight RTSA с нужными опциями
Производственный стенд Keysight/Agilent	N9030A PXA или N9020B MXA
Широкая полоса анализа более 160 МГц	N9030B, N9040B, N9032B, FSW, MS2850A

На что обратить внимание при покупке б/у N9030A

N9030A — сложный и дорогой прибор, поэтому при покупке нужно проверять не только включение.

Проверка частотной опции

Сначала нужно точно определить верхний диапазон:

• 3,6 ГГц;
• 8,4 ГГц;
• 13,6 ГГц;
• 26,5 ГГц;
• 43/44/50 ГГц.

Версия до 3,6 ГГц может стоить заметно дешевле, но для СВЧ-лаборатории её возможностей мало. Самые интересные варианты — 26,5 и 50 ГГц.

Проверка полосы анализа

Нужно проверить наличие опций:

• 25 МГц;
• 40 МГц;
• 85 МГц;
• 160 МГц;
• real-time spectrum analysis.

Если нужна работа с LTE, WLAN, широкополосными импульсами или VSA, наличие широкой полосы критично.

Проверка приложений

Полезные приложения:

• Phase Noise;
• Noise Figure;
• EMI;
• Pulse Analysis;
• Analog Demodulation;
• Vector Modulation Analysis;
• LTE/WLAN/Bluetooth/GSM/WCDMA;
• 89600 VSA compatibility.

Прибор без приложений остаётся сильным анализатором спектра, но его ценность ниже.

Проверка входного тракта

Нужно проверить:

• уровень сигнала на нескольких частотах;
• собственный шум;
• переключение аттенюатора;
• работу предусилителя;
• гармоники и спуры;
• состояние RF-входа;
• отсутствие повреждений разъёма;
• отсутствие перегрузочных ошибок;
• правильность self-alignment.

Для версии 50 ГГц особенно важен осмотр входного разъёма. Повреждение 2,4 мм или 2,92 мм тракта может сделать прибор дорогим в ремонте.

Проверка фазового шума и спуров

Желательно подать качественный малошумящий сигнал и проверить:

• близкий фазовый шум;
• дальний phase noise floor;
• отсутствие внутренних спуров;
• поведение при разных настройках attenuation;
• работу phase noise application, если она установлена.

Проверка wideband path

Если есть широкополосные опции, нужно проверить:

• захват I/Q;
• полосу 40/85/160 МГц;
• плоскостность;
• наличие digitizer spurs;
• real-time режим;
• запись I/Q-данных;
• работу с 89600 VSA.

Проверка компьютера и ПО

N9030A построен на компьютерной платформе. Нужно проверить:

• загрузку Windows;
• состояние SSD;
• версии прошивки;
• работу LAN/USB/GPIB;
• лицензии;
• сохранение файлов;
• отсутствие ошибок самотеста;
• работу вентиляции;
• стабильность после прогрева.

Желательно создать резервный образ накопителя после покупки.

Типичные ошибки при использовании

Даже хороший анализатор может дать неправильный результат при плохой методике.

Распространённые ошибки:

• слишком малый входной аттенюатор при сильном сигнале;
• включенный предусилитель при неизвестном уровне;
• отсутствие внешнего DC-block;
• измерение спуров в режиме перегрузки;
• неверный detector для модулированного сигнала;
• слишком широкая RBW при поиске слабых сигналов;
• отсутствие усреднения;
• неправильный reference level;
• плохие кабели и переходники;
• неправильная интерпретация NFE;
• измерение фазового шума без проверки собственного шума прибора;
• попытка real-time анализа без нужной опции.

Хорошая практика — менять входной аттенюатор и проверять, как меняются подозрительные составляющие. Если “спур” меняется не так, как должен внешний сигнал, возможно, это внутренний продукт перегрузки анализатора.

Преимущества Keysight N9030A PXA

К сильным сторонам прибора относятся:

• диапазон до 50 ГГц;
• расширение частоты внешними смесителями;
• высокий динамический диапазон;
• низкий фазовый шум;
• DANL до –172 dBm с NFE;
• высокая точность уровня;
• анализируемая полоса до 160 МГц;
• real-time spectrum analysis;
• приложения X-Series;
• интеграция с 89600 VSA;
• сильная автоматизация;
• совместимость с наследием Agilent/HP;
• пригодность для R&D и производства;
• высокая ценность на вторичном рынке.

Недостатки

К ограничениям можно отнести:

• прибор снят с производства;
• максимальная полоса анализа 160 МГц уже недостаточна для многих современных задач;
• опции сильно влияют на ценность;
• ремонт дорогой;
• широкополосные и RTSA-опции встречаются не всегда;
• интерфейс старее, чем у N9030B/N9040B;
• требуется регулярная калибровка;
• чувствителен к состоянию входного тракта;
• для 5G/Wi-Fi 6/7 лучше более современные анализаторы;
• для предельно низкого фазового шума может потребоваться специализированный прибор.

Итог

Keysight N9030A PXA — один из наиболее сильных анализаторов спектра и сигналов своего поколения. Он остаётся актуальным в задачах, где важны динамический диапазон, низкий фазовый шум, точность уровня, анализ спуров, фазовый шум, широкополосная I/Q-обработка до 160 МГц и развитые измерительные приложения.

На вторичном рынке N9030A особенно интересен в версиях до 26,5 или 50 ГГц с опциями широкой полосы, real-time spectrum analysis, phase noise, noise figure и 89600 VSA. Такой прибор может стать центральным измерительным инструментом RF/СВЧ-лаборатории.

В сравнении с современными аналогами PXA N9030A уступает по ширине анализа новым N9030B, N9032B, UXA, R&S FSW и Anritsu MS2850A. Но по совокупности спектральной чистоты, точности, автоматизации и стоимости на вторичном рынке он остаётся очень сильным выбором для инженеров, занимающихся генераторами, передатчиками, усилителями, смесителями, приёмниками и СВЧ-трактами.

SEO Title

Keysight N9030A PXA — анализатор спектра и сигналов до 50 ГГц

SEO Description

Инженерный обзор анализатора спектра Keysight N9030A PXA X-Series. Диапазон до 50 ГГц, анализируемая полоса 160 МГц, real-time spectrum analysis, фазовый шум, DANL, приложения X-Series и сравнение с R&S FSW, Keysight MXA/UXA, Anritsu MS2850A и Tektronix RSA.

SEO Keywords

Keysight N9030A, Agilent N9030A, PXA Signal Analyzer, PXA X-Series, анализатор спектра Keysight, анализатор сигналов до 50 ГГц, spectrum analyzer 50 GHz, signal analyzer, real-time spectrum analyzer, phase noise analyzer, noise figure application, 89600 VSA, Keysight X-Series, N9030A PXA, анализ спуров, измерение фазового шума, измерение ACPR, измерение EVM, СВЧ анализатор спектра, анализатор спектра для радиоинженера

SEO-теги

• Keysight N9030A
• Agilent N9030A
• PXA
• PXA X-Series
• анализатор спектра
• анализатор сигналов
• spectrum analyzer
• signal analyzer
• анализатор до 50 ГГц
• real-time spectrum analysis
• RTSA
• фазовый шум
• phase noise
• DANL
• Noise Floor Extension
• 89600 VSA
• X-Series measurement applications
• noise figure
• ACPR
• EVM
• измерение спуров
• RF лаборатория
• СВЧ измерения
• сравнение PXA и FSW
• сравнение PXA и UXA
• сравнение PXA и MXA
