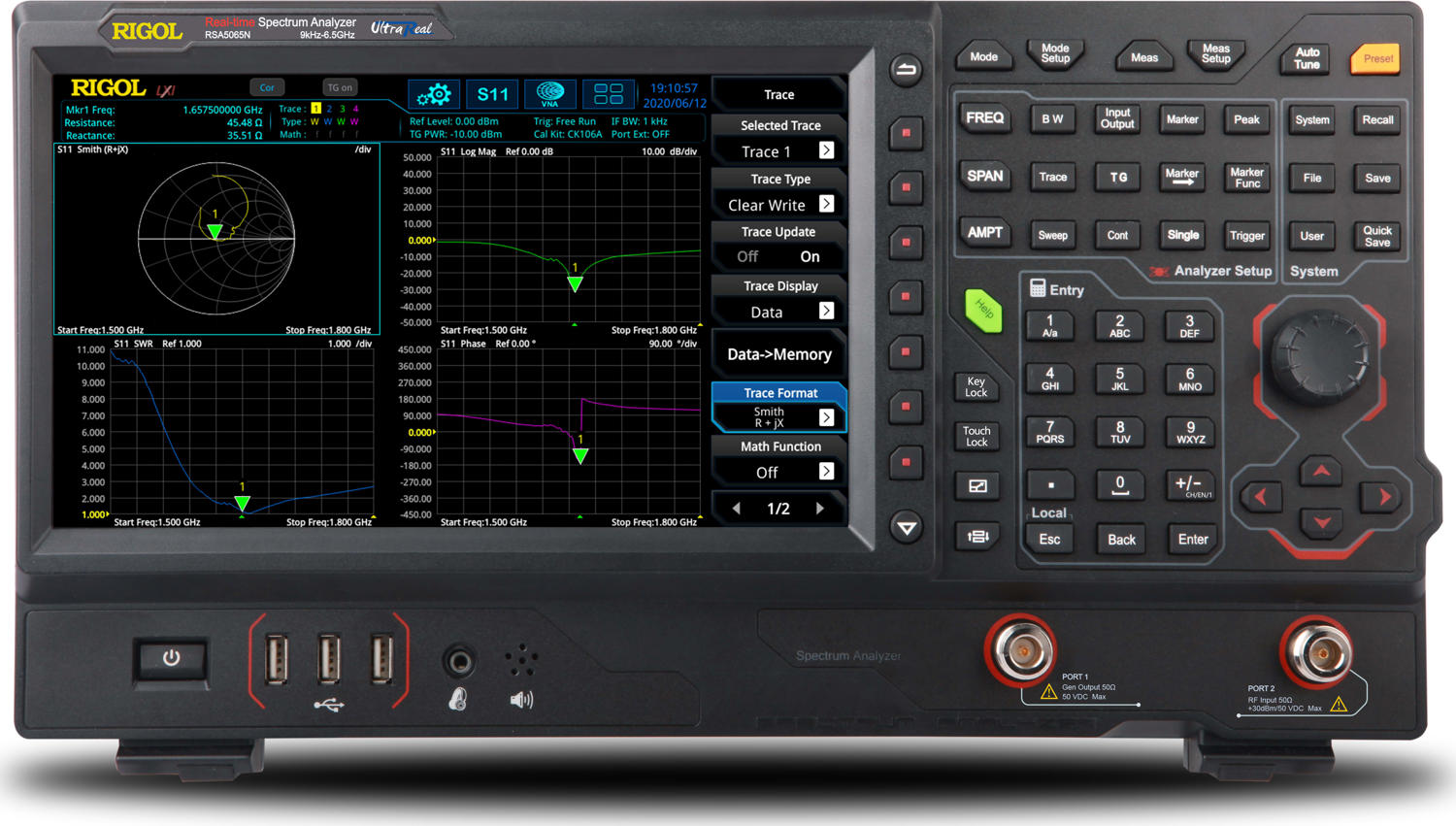

Rigol RSA5065 — анализатор спектра реального времени до 6,5 ГГц

Rigol RSA5065 — настольный анализатор спектра реального времени с диапазоном частот от 9 кГц до 6,5 ГГц. Прибор относится к серии RSA5000 и сочетает классический swept-анализатор спектра, real-time-анализ, функции запуска по спектральной маске, режимы спектрограммы и плотности, а при наличии опций — EMI pre-compliance, векторный анализ цифровой модуляции, tracking generator и VNA-измерения.

Для радиоинженера RSA5065 интересен как современный универсальный прибор среднего класса: он заметно доступнее анализаторов Rohde & Schwarz, Keysight или Tektronix верхнего уровня, но при этом имеет real-time-режим, сенсорный экран, LAN, USB, HDMI, быстрый sweep и достаточно низкий собственный шум для большинства лабораторных задач.

RSA5065 подходит для разработки, ремонта и настройки радиочастотной аппаратуры: генераторов сигналов, синтезаторов, усилителей, приемников, модулей связи, IoT-устройств, Bluetooth/Wi-Fi-оборудования, радиомодемов, фильтров и кабельных трактов.

Основные характеристики Rigol RSA5065

Параметр	Значение
Тип прибора	анализатор спектра реального времени
Диапазон частот	9 кГц – 6,5 ГГц
Режимы работы	GPSA, RTSA, опционально VSA, EMI, VNA
Полоса real-time анализа	25 МГц
Полоса real-time анализа с опцией	40 МГц
Минимальная длительность сигнала для 100% POI	до 7,45 мкс
RBW	1 Гц – 10 МГц
VBW	1 Гц – 10 МГц
Фазовый шум	до –108 dBc/Hz тип. при отстройке 10 кГц
DANL без предусилителя	до –145 dBm тип. в части диапазона
DANL с предусилителем	до –165 dBm тип. в части диапазона
Входной аттенюатор	0–50 дБ, шаг 1 дБ
Максимальный безопасный RF-вход	+30 dBm при правильной установке аттенюатора
Максимальный уровень повреждения	+33 dBm
Максимальное постоянное напряжение на входе	50 В
TOI	+11 dBm, тип. +15 dBm
P1dB входного тракта	около 0 dBm
Абсолютная точность уровня	до 0,3 дБ при опорных условиях
Номинальная неопределенность измерения уровня	менее 0,8 дБ
Дисплей	10,1”, сенсорный, 1024 × 600
Интерфейсы	LAN, USB Host, USB Device, HDMI
RF-вход	N-type female, 50 Ом
Габариты	410 × 224 × 135 мм
Масса	около 4,65 кг без TG, около 4,95 кг с TG
Рекомендуемый интервал калибровки	18 месяцев

Версии RSA5065, RSA5065-TG и RSA5065N

У Rigol есть несколько исполнений серии RSA5000. Для диапазона до 6,5 ГГц важно различать три варианта:

Модель	Диапазон	Tracking Generator	VNA
RSA5065	9 кГц – 6,5 ГГц	нет	нет
RSA5065-TG	9 кГц – 6,5 ГГц	есть	нет
RSA5065N	9 кГц – 6,5 ГГц	есть	есть

Базовый RSA5065 — это анализатор спектра с GPSA и RTSA-функциями. Он подходит для анализа спектра, поиска помех, измерения уровней, ACP, occupied bandwidth, гармоник и спуров.

RSA5065-TG добавляет следящий генератор. С ним прибор можно использовать для скалярного измерения АЧХ фильтров, кабелей, усилителей и аттенюаторов.

RSA5065N дополнительно имеет VNA-режим. Он позволяет измерять S11, S21 и Distance-to-Fault. Это не полноценная замена профессиональному векторному анализатору цепей, но для многих лабораторных и сервисных задач такой режим очень полезен.

При покупке важно проверять не только модель на передней панели, но и активированные опции. Часть функций может быть лицензируемой.

GPSA — классический анализатор спектра

В режиме GPSA прибор работает как обычный swept-анализатор спектра. Гетеродин перестраивается по выбранному диапазону, а сигнал проходит через полосу разрешения RBW. Этот режим используется для большинства традиционных измерений:

• измерение уровня несущей;
• поиск гармоник;
• измерение побочных составляющих;
• анализ ширины спектра;
• измерение occupied bandwidth;
• измерение ACP и мощности канала;
• проверка модуляции по спектру;
• оценка уровня шума;
• настройка фильтров и усилителей.

В GPSA-режиме RSA5065 имеет RBW от 1 Гц до 10 МГц. Узкие полосы полезны для измерения слабых сигналов и шумовой плотности, широкие — для анализа импульсных и широкополосных сигналов.

Минимальная полоса 1 Гц — сильная сторона прибора в своем классе. Она позволяет видеть слабые составляющие рядом с шумовым полом, если правильно выбраны аттенюатор, предусилитель, усреднение и sweep time.

RTSA — анализ спектра реального времени

Главное отличие RSA5065 от простых анализаторов спектра — наличие режима RTSA, то есть real-time spectrum analyzer.

В этом режиме прибор оцифровывает выбранную полосу частот без пропусков и анализирует спектр непрерывно в пределах real-time bandwidth. Стандартная полоса составляет 25 МГц, а с опцией RSA5000-B40 увеличивается до 40 МГц.

RTSA особенно полезен там, где обычный swept-анализатор может пропустить событие:

• кратковременные помехи;
• скачки частоты;
• frequency hopping;
• Bluetooth и Wi-Fi-пакеты;
• нестабильность PLL;
• паразитная генерация;
• переходные процессы передатчика;
• редкие спуры;
• импульсные сигналы;
• конфликт нескольких радиосистем в одной полосе.

В обычном режиме sweep анализатор последовательно проходит диапазон частот. Если кратковременный сигнал появился в тот момент, когда прибор смотрел в другую часть спектра, событие будет пропущено. В RTSA выбранная полоса анализируется непрерывно, поэтому вероятность обнаружения редкого события намного выше.

100% POI и длительность сигнала

Параметр POI — Probability of Intercept показывает минимальную длительность сигнала, который прибор гарантированно обнаружит при заданных условиях.

Для RSA5065 минимальная длительность сигнала для 100% POI может достигать 7,45 мкс. Это означает, что в real-time-режиме прибор способен гарантированно обнаруживать очень короткие события, если они попадают в выбранную полосу анализа и соответствуют условиям спецификации.

На практике это полезно при поиске:

• коротких импульсных помех;
• паразитных выбросов при переключении частоты;
• нестабильности синтезатора;
• редких пакетов передачи;
• кратковременного самовозбуждения усилителя;
• спуров при включении модуляции.

Нужно учитывать, что 100% POI зависит от real-time span, окна, RBW и настроек анализа. Чем шире выбранная полоса и чем уже требуемая разрешающая способность, тем сложнее прибору обнаруживать самые короткие события.

Спектрограмма и density display

В real-time-анализе особенно полезны два режима отображения: spectrogram и density.

Спектрограмма показывает изменение спектра во времени. Горизонтальная ось соответствует частоте, цвет — уровню сигнала, а вертикальная ось — времени. Этот режим удобен для анализа:

• частотно-перестраиваемых сигналов;
• дрейфа генераторов;
• frequency hopping;
• пакетных радиосигналов;
• включения и выключения передатчика;
• изменения спектра во времени.

Density display показывает, как часто сигнал появляется в определенной точке спектра. Постоянные сигналы отображаются иначе, чем редкие или нестабильные события. Это позволяет увидеть слабую или кратковременную активность, скрытую за более мощной несущей.

Для радиоинженера эти режимы часто важнее, чем просто максимальная частота прибора. Они позволяют понять поведение устройства во времени, а не только измерить статический спектр.

Frequency Mask Trigger

Функция Frequency Mask Trigger запускает захват при нарушении заданной маски спектра.

Инженер задает область допустимых уровней, а прибор начинает захват, когда сигнал входит в маску, выходит из нее или пересекает границу по заданному условию.

Это удобно при поиске редких дефектов:

• спур появляется только при переключении канала;
• усилитель иногда самовозбуждается;
• PLL кратковременно теряет захват;
• передатчик создает выброс при старте;
• импульсная помеха возникает один раз в несколько секунд;
• цифровой модуль периодически создает RF-наводку.

Обычный анализатор может не показать такую проблему, особенно если событие редкое. RSA5065 позволяет не только обнаружить его, но и зафиксировать спектр в момент нарушения маски.

Собственный шум и предусилитель

Уровень собственного шума анализатора определяет, насколько слабые сигналы можно увидеть. Для RSA5065 типовой DANL без предусилителя достигает примерно –145 dBm в части диапазона. С опциональным предусилителем RSA5000-PA типовой уровень может достигать около –165 dBm в наиболее благоприятной части диапазона.

Важно понимать, что –165 dBm — это не универсальный шумовой пол на всех частотах и при всех настройках. Это типовое значение, нормированное к полосе 1 Гц, при включенном предусилителе, усреднении и заданных условиях измерения.

На практике шумовой пол зависит от:

• частоты;
• RBW;
• состояния предусилителя;
• входного аттенюатора;
• режима детектора;
• числа усреднений;
• температуры;
• согласования входа;
• наличия внешних помех.

Для измерения слабых сигналов нужно уменьшать аттенюатор, включать предусилитель, использовать узкую RBW и усреднение. Но при этом возрастает риск перегрузки входного тракта сильными внешними сигналами.

Фазовый шум

Фазовый шум анализатора важен при измерении слабых боковых составляющих рядом с мощной несущей. Для RSA5065 типовое значение фазового шума составляет около –108 dBc/Hz при отстройке 10 кГц от несущей 500 МГц.

Для своего ценового класса это хороший показатель, достаточный для многих задач:

• проверка генераторов среднего класса;
• поиск спуров;
• настройка PLL;
• контроль побочных составляющих;
• измерение спектра передатчиков;
• диагностика модуляции.

Но для измерения ультрамалошумящих синтезаторов, OCXO, высококлассных генераторов сигналов и фазового шума профессионального уровня RSA5065 уже не будет оптимальным прибором. В таких задачах собственный фазовый шум анализатора может ограничивать измерение.

Если нужно измерять фазовый шум генераторов уровня Rohde & Schwarz SMA100B, Keysight PSG или малошумящих СВЧ-синтезаторов, лучше использовать специализированный анализатор фазового шума или анализатор спектра более высокого класса.

Динамический диапазон и перегрузка входа

RSA5065 имеет входной аттенюатор 0–50 дБ с шагом 1 дБ. Это удобно: можно тонко подобрать уровень на первом смесителе и найти компромисс между шумовым полом и перегрузочной способностью.

Типовая точка пересечения третьего порядка составляет около +15 dBm, а номинальная точка компрессии 1 дБ — около 0 dBm при аттенюаторе 0 дБ и выключенном предусилителе.

Практически это означает, что при сильных входных сигналах нужно обязательно использовать входной аттенюатор. Если подать мощный сигнал без ослабления, анализатор может показать внутренние продукты интермодуляции, которых на самом деле нет в исследуемом устройстве.

Для корректных измерений интермодуляции полезно выполнить простую проверку: изменить входной аттенюатор на 10 дБ и посмотреть, как меняется уровень подозрительной составляющей.

Если спур меняется не так, как должен меняться внешний сигнал, возможно, это продукт перегрузки самого анализатора.

Максимальный входной уровень

RF-вход RSA5065 рассчитан на сигналы до +30 dBm при правильной установке аттенюатора и выключенном предусилителе. Уровень повреждения составляет около +33 dBm. Допустимое постоянное напряжение на входе — до 50 В.

Однако эти значения нельзя воспринимать как приглашение напрямую подключать неизвестные источники. В реальной лаборатории лучше соблюдать осторожность.

Рекомендуется:

• начинать с аттенюатора 20–40 дБ;
• выключать предусилитель при неизвестном уровне сигнала;
• использовать внешний DC-block;
• использовать внешний защитный аттенюатор;
• проверять мощность перед подключением к анализатору;
• не подключать выход передатчика без направленного ответвителя или аттенюатора;
• учитывать импульсную и пиковую мощность.

Особенно опасны выходы усилителей мощности, активные антенны, линии с постоянным смещением и устройства, где возможны выбросы при включении.

Tracking Generator

Версия RSA5065-TG и модель RSA5065N имеют встроенный tracking generator.

Следящий генератор работает в диапазоне от 100 кГц до 6,5 ГГц и выдает сигнал с уровнем от –40 до 0 dBm. Он перестраивается синхронно с анализатором, что позволяет измерять АЧХ двухпортовых устройств.

С tracking generator можно проверять:

• полосовые фильтры;
• ФНЧ и ФВЧ;
• кабели;
• аттенюаторы;
• усилители;
• направленные ответвители;
• переходники;
• коммутаторы;
• согласующие цепи.

Например, для проверки фильтра достаточно подключить выход TG ко входу фильтра, а выход фильтра — к RF-входу анализатора. На экране будет отображаться передаточная характеристика.

Ограничения tracking generator:

• это скалярное измерение, без фазы;
• выходная плоскостность ограничена;
• динамический диапазон ниже, чем у полноценного VNA;
• для точных измерений нужны калибровка, качественные кабели и аттенюаторы;
• нельзя измерять S-параметры так же полно, как на векторном анализаторе цепей.

Для грубой настройки фильтров и сервисной диагностики TG очень полезен. Для точной разработки СВЧ-фильтров лучше использовать полноценный VNA.

VNA-режим в RSA5065N

Модель RSA5065N имеет встроенный режим векторного анализатора цепей. Он поддерживает измерения:

• S11;
• S21;
• Distance-to-Fault;
• КСВН;
• Smith Chart;
• polar display;
• phase;
• group delay.

Диапазон VNA-измерений для RSA5065N — примерно от 10 МГц до 6,5 ГГц.

Это делает прибор особенно привлекательным для сервисной лаборатории: один прибор может выполнять функции анализатора спектра, real-time-анализатора, скалярного анализатора и простого VNA.

VNA-режим полезен для:

• проверки согласования антенн;
• измерения возвратных потерь;
• настройки фильтров;
• проверки кабелей;
• поиска повреждений в фидере;
• оценки S21 усилителей и пассивных устройств;
• настройки согласующих цепей.

Но нужно понимать ограничения. RSA5065N не заменяет профессиональные VNA Keysight ENA/PNA или Rohde & Schwarz ZNB/ZVL в задачах высокой точности. У него меньше динамический диапазон, проще калибровка и слабее метрологические возможности. Но для ремонтных и инженерных задач он может быть очень удобен.

EMI pre-compliance

Опция RSA5000-EMI добавляет функции предварительного анализа электромагнитной совместимости.

В EMI-режиме доступны:

• CISPR-полосы;
• детекторы peak, average, quasi-peak, CISPR average, RMS average;
• limit lines;
• scan table;
• signal table;
• автоматическая проверка по пределам;
• генерация отчета.

Это не заменяет сертификационную EMI-лабораторию с калиброванной камерой, LISN, антеннами, предусилителями и нормированной методикой. Но для предварительной проверки устройства до отправки в лабораторию функция очень полезна.

EMI pre-compliance позволяет заранее обнаружить:

• излучение импульсного источника питания;
• гармоники тактовых генераторов;
• шумы цифровых шин;
• помехи от DC/DC-преобразователей;
• излучение кабелей;
• проблемы экранирования;
• превышение предельных линий.

Для разработчика это экономит время и деньги: проблему лучше увидеть на рабочем столе, чем получить отказ после платного испытания.

VSA — анализ цифровой модуляции

Опция RSA5000-VSA добавляет векторный анализ сигналов. Поддерживаются базовые форматы цифровой модуляции:

• 2FSK, 4FSK, 8FSK;
• MSK и GMSK;
• BPSK;
• QPSK;
• OQPSK;
• DQPSK;
• π/4-DQPSK;
• 8PSK;
• 16QAM;
• 32QAM;
• 64QAM;
• ASK.

Также предусмотрены предустановки для некоторых стандартов: GSM, WCDMA, Bluetooth, WLAN 802.11b, ZigBee, TETRA, DECT и APCO-25.

В VSA-режиме можно оценивать:

• созвездие;
• EVM;
• частотную ошибку;
• ошибку фазы;
• ошибку амплитуды;
• I/Q-дисбаланс;
• параметры фильтрации;
• символьную скорость.

Собственная остаточная EVM для QPSK находится на уровне единиц процентов в зависимости от символьной скорости. Поэтому RSA5065 можно использовать для отладки простых и средних цифровых радиосигналов, но не следует считать его полноценной заменой высококлассного векторного анализатора сигналов для современных стандартов с жесткими требованиями к EVM.

Для LTE, 5G NR, Wi-Fi 6/7 и широкополосных сигналов высокого порядка QAM возможности прибора ограничены. Но для ремонта, обучения, разработки простых радиомодемов и диагностики базовых видов модуляции VSA-опция полезна.

Advanced Measurement Kit

Опция RSA5000-AMK добавляет расширенные автоматические измерения. В эту группу обычно входят измерения, полезные для оценки передатчиков:

• Channel Power;
• Adjacent Channel Power;
• Occupied Bandwidth;
• emission bandwidth;
• carrier-to-noise;
• harmonic distortion;
• TOI;
• pass/fail по маске или пределам.

Такие функции ускоряют типовые проверки. Вместо ручной расстановки маркеров инженер получает готовый результат с заданной полосой канала, соседними каналами и параметрами усреднения.

Это особенно удобно при сравнении нескольких устройств, контроле серийных изделий и ремонте передатчиков.

Работа с генераторами и синтезаторами

RSA5065 хорошо подходит для проверки генераторов сигналов, PLL и синтезаторов частоты до 6,5 ГГц.

С его помощью можно измерить:

• точность частоты;
• уровень выходного сигнала;
• гармоники;
• субгармоники;
• побочные составляющие;
• широкий фазовый шум;
• спуры от PLL;
• поведение при перестройке;
• спектр при включении модуляции;
• стабильность уровня.

Для грубой оценки фазового шума прибор удобен. Но если требуется точно измерить фазовый шум на уровне ниже собственного шума анализатора, потребуется специализированный прибор или метод с внешним малошумящим опорным источником.

Для проверки синтезатора частоты важно выбирать правильный span. Широкий span помогает увидеть дальние спуры и гармоники, а узкий span с малой RBW — близкие боковые составляющие.

Работа с передатчиками и радиомодулями

В диапазоне до 6,5 ГГц RSA5065 перекрывает большинство популярных радиосистем:

• ISM 433 МГц;
• 868/915 МГц;
• GSM/LTE-низкие диапазоны;
• GPS L1;
• Bluetooth 2,4 ГГц;
• Wi-Fi 2,4 ГГц;
• Wi-Fi 5 ГГц;
• ZigBee;
• LoRa;
• радиомодемы;
• промышленные беспроводные интерфейсы.

Прибор позволяет увидеть не только уровень передатчика, но и поведение спектра во времени. Это особенно важно для пакетных систем, где передача длится миллисекунды или микросекунды.

В real-time-режиме можно анализировать:

• длительность пакета;
• частотную стабильность;
• побочные излучения при старте;
• скачки мощности;
• паразитные передачи;
• занятость канала;
• коллизии с другими устройствами.

Для Bluetooth, Wi-Fi и других frequency hopping-систем RTSA-режим значительно удобнее обычного sweep.

Работа с усилителями

При испытании усилителей RSA5065 используется для измерения:

• коэффициента усиления;
• гармоник;
• спуров;
• интермодуляции;
• точки компрессии;
• самовозбуждения;
• шумовой полки;
• побочного излучения;
• спектра при разных уровнях входного сигнала.

Если есть версия с tracking generator, можно быстро оценить АЧХ усилителя. Но для точного измерения усиления лучше использовать калиброванную схему с генератором, аттенюаторами и контролем уровня.

При работе с усилителями мощности обязательно нужен внешний аттенюатор или направленный ответвитель. Нельзя напрямую подключать выход мощного усилителя к RF-входу анализатора.

Особое внимание следует уделять самовозбуждению. Усилитель может быть стабилен на центральной частоте, но генерировать паразитный сигнал на другой частоте. Широкий span и режим max hold помогают обнаружить такие проблемы.

Работа с фильтрами

Версии RSA5065-TG и RSA5065N удобны для проверки фильтров.

С tracking generator можно измерить:

• полосу пропускания;
• неравномерность АЧХ;
• частоту среза;
• подавление в полосе задерживания;
• паразитные окна пропускания;
• потери в полосе;
• влияние настройки контуров.

В VNA-версии можно дополнительно оценить S11, возвратные потери и согласование. Это важно при разработке фильтров для RF-тракта, где недостаточно знать только передачу S21.

Для точных измерений фильтров нужно выполнить калибровку с учетом кабелей и переходников. Без калибровки прибор покажет суммарную характеристику всей измерительной цепи.

Работа с антеннами и кабелями

RSA5065N в VNA-режиме может использоваться для проверки антенн и кабелей.

Возможные задачи:

• измерение КСВН;
• поиск резонансной частоты антенны;
• оценка возвратных потерь;
• проверка кабельной линии;
• Distance-to-Fault;
• поиск повреждения или плохого разъема;
• настройка согласующей цепи.

Для сервисной лаборатории это очень удобно: один прибор может заменить простой анализатор спектра, tracking generator и компактный антенный анализатор.

Однако для точной антенной разработки, измерения малых изменений фазы и построения сложных S-параметрических моделей лучше использовать специализированный VNA.

Интерфейсы и автоматизация

RSA5065 имеет современные интерфейсы:

• LAN;
• USB Host;
• USB Device;
• HDMI;
• вход/выход внешнего триггера;
• вход/выход опорной частоты 10 МГц.

LAN позволяет подключать прибор к автоматизированной системе, управлять им с компьютера и передавать результаты измерений. USB Host удобен для сохранения скриншотов и данных на флеш-накопитель. HDMI позволяет вывести изображение на внешний монитор.

Поддержка LXI делает прибор удобным для лабораторных стендов. В автоматизации можно использовать SCPI-команды через LAN или USB.

Для производственного тестирования полезны:

• быстрый sweep;
• limit lines;
• pass/fail;
• сохранение настроек;
• автоматические измерения;
• считывание маркеров;
• экспорт трасс.

Преимущества Rigol RSA5065

К сильным сторонам прибора относятся:

• диапазон до 6,5 ГГц;
• real-time-анализ;
• полоса RTSA 25 МГц, опционально 40 МГц;
• 100% POI до 7,45 мкс;
• RBW от 1 Гц;
• низкий шумовой пол с опциональным предусилителем;
• сенсорный экран 10,1”;
• современные интерфейсы LAN, USB и HDMI;
• входной аттенюатор с шагом 1 дБ;
• Frequency Mask Trigger;
• spectrogram и density display;
• опциональный EMI-режим;
• опциональный VSA-режим;
• версии с TG и VNA;
• компактный корпус и небольшая масса;
• хорошее соотношение цена/возможности.

Ограничения RSA5065

Несмотря на богатую функциональность, RSA5065 не является прибором верхнего класса.

Основные ограничения:

• верхняя частота только 6,5 ГГц;
• real-time-полоса максимум 40 МГц;
• фазовый шум хуже, чем у профессиональных анализаторов высокого класса;
• VSA ограничен по полосе, памяти и точности EVM;
• VNA-режим уступает полноценному анализатору цепей;
• tracking generator имеет ограниченную плоскостность;
• собственный шум зависит от опций и настроек;
• при сильных сигналах возможна перегрузка входного тракта;
• не подходит для точных измерений фазового шума малошумящих генераторов;
• не заменяет сертификационную EMI-лабораторию;
• количество точек трассы и глубина анализа ниже, чем у дорогих приборов Keysight, Rohde & Schwarz и Tektronix.

RSA5065 нужно воспринимать как универсальный современный прибор среднего класса, а не как замену топовому анализатору спектра.

Сравнение с классическими анализаторами б/у

На вторичном рынке за сопоставимые деньги можно встретить старые анализаторы Agilent, Rohde & Schwarz или Anritsu. У них могут быть лучше фазовый шум, входной тракт или метрология, но обычно отсутствует современный real-time-режим и удобный интерфейс.

Преимущества RSA5065 перед многими старыми приборами:

• новый или относительно новый прибор;
• сенсорный экран;
• LAN и USB;
• real-time-анализ;
• компактность;
• опции EMI/VSA/VNA;
• быстрое сохранение данных;
• меньше риск проблем с жестким диском и устаревшей ОС.

Преимущества старых профессиональных анализаторов:

• более качественный RF-тракт;
• лучшая перегрузочная способность;
• ниже фазовый шум;
• выше доверие к метрологии;
• лучше динамический диапазон в сложных измерениях;
• часто лучше экранирование и преселекция;
• больше возможностей в специализированных измерениях.

Выбор зависит от задачи. Для разработки современных радиомодулей, поиска помех и удобной лабораторной работы RSA5065 очень практичен. Для предельно точных измерений спектральной чистоты генераторов лучше смотреть в сторону приборов более высокого класса.

На что обратить внимание при покупке

При покупке RSA5065 нужно проверить конфигурацию:

• базовая модель RSA5065;
• RSA5065-TG с tracking generator;
• RSA5065N с TG и VNA;
• наличие опции RSA5000-B40;
• наличие RSA5000-PA;
• наличие RSA5000-EMI;
• наличие RSA5000-VSA;
• наличие OCXO-C08;
• наличие RSA5000-AMK.

Также следует проверить техническое состояние.

Проверка RF-входа

Подайте сигнал известного уровня от генератора и проверьте несколько частот:

• 10 МГц;
• 100 МГц;
• 1 ГГц;
• 2,4 ГГц;
• 5 ГГц;
• 6 ГГц.

Нужно убедиться, что уровень отображается правильно, аттенюатор переключается без скачков, а шумовой пол соответствует ожиданиям.

Проверка предусилителя

Если установлен RSA5000-PA, проверьте включение предусилителя и снижение шумового пола. При включенном предусилителе не подавайте сильные сигналы.

Проверка real-time режима

В RTSA-режиме стоит проверить:

• density display;
• spectrogram;
• Frequency Mask Trigger;
• реакцию на короткий пакетный сигнал;
• работу внешнего триггера;
• переключение полосы 25/40 МГц, если есть опция.

Проверка TG

Для версии RSA5065-TG или RSA5065N проверьте:

• наличие сигнала на TG OUT;
• диапазон 100 кГц – 6,5 ГГц;
• регулировку уровня от –40 до 0 dBm;
• измерение простого фильтра или кабеля;
• состояние N-разъема.

Проверка VNA

Для RSA5065N проверьте:

• S11;
• S21;
• Smith Chart;
• Distance-to-Fault;
• выполнение калибровки;
• комплект калибровочных мер;
• стабильность результата после прогрева.

Проверка интерфейсов

Нужно проверить:

• LAN;
• USB Host;
• USB Device;
• HDMI;
• сохранение скриншотов;
• обновление прошивки;
• удаленное управление;
• синхронизацию от внешней опоры 10 МГц.

Практические рекомендации по работе

Для слабых сигналов:

• включайте предусилитель;
• ставьте аттенюатор 0 дБ;
• используйте узкую RBW;
• включайте усреднение;
• следите за перегрузкой.

Для сильных сигналов:

• выключайте предусилитель;
• ставьте внешний аттенюатор;
• увеличивайте внутреннее ослабление;
• проверяйте отсутствие компрессии;
• не доверяйте одиночному измерению без проверки аттенюатором.

Для поиска редких помех:

• используйте RTSA;
• включайте spectrogram;
• используйте density display;
• задавайте Frequency Mask Trigger;
• сохраняйте события и скриншоты.

Для измерения передатчиков:

• используйте RMS/average-детекторы для мощности канала;
• проверяйте ACP и occupied bandwidth;
• контролируйте гармоники на широком span;
• учитывайте пиковую мощность;
• используйте внешние аттенюаторы.

Для EMI pre-compliance:

• используйте правильные полосы CISPR;
• применяйте quasi-peak и average-детекторы;
• работайте с limit lines;
• сохраняйте отчеты;
• не путайте предварительную проверку с сертификационным испытанием.

Где RSA5065 особенно полезен

Прибор хорошо подходит для:

• лаборатории разработчика RF-устройств;
• ремонта генераторов и передатчиков;
• настройки синтезаторов частоты;
• анализа Bluetooth/Wi-Fi/ISM-устройств;
• поиска кратковременных помех;
• предварительной EMI-диагностики;
• обучения радиоинженеров;
• проверки фильтров и кабелей;
• настройки антенн при наличии VNA;
• сервисного центра;
• производственного контроля;
• отладки IoT-устройств;
• анализа нестандартных цифровых радиосигналов.

Для небольшого инженерного отдела RSA5065 может быть одним из самых универсальных приборов на столе, особенно в версии RSA5065N с TG и VNA.

Заключение

Rigol RSA5065 — современный анализатор спектра реального времени до 6,5 ГГц, удачно сочетающий цену, функциональность и удобство работы. Его сильные стороны — RTSA, 25/40 МГц real-time-полоса, Frequency Mask Trigger, spectrogram, density display, RBW от 1 Гц, низкий шумовой пол с предусилителем и наличие современных интерфейсов.

В базовой версии RSA5065 является хорошим универсальным анализатором спектра. Версия RSA5065-TG добавляет возможности скалярного анализа фильтров и трактов. Версия RSA5065N делает прибор еще более универсальным благодаря VNA-режиму S11/S21/DTF.

Прибор не следует рассматривать как замену высококлассным анализаторам спектра Keysight, Rohde & Schwarz или Tektronix для прецизионных измерений фазового шума, глубокой векторной демодуляции или сертификационных EMI-испытаний. Но для разработки, ремонта, обучения, поиска помех и повседневной RF-лаборатории RSA5065 является очень сильным инструментом.

SEO Title

Rigol RSA5065 — анализатор спектра реального времени до 6,5 ГГц

SEO Description

Технический обзор анализатора спектра Rigol RSA5065 для радиоинженеров. Диапазон 9 кГц–6,5 ГГц, RTSA, RBW 1 Гц, DANL, фазовый шум, Frequency Mask Trigger, EMI, VSA, tracking generator и VNA.

Ключевые слова

Rigol RSA5065, анализатор спектра Rigol, RSA5000, анализатор спектра реального времени, RTSA, real-time spectrum analyzer, анализатор до 6.5 ГГц, RSA5065-TG, RSA5065N, tracking generator, VNA, EMI pre-compliance, VSA, DANL, фазовый шум, RBW 1 Hz, Frequency Mask Trigger
