Анализатор спектра Rigol RSA5065
Ключевые факты
- Диапазон частот: 9 кГц – 6,5 ГГц
- Фазовый шум до –108 dBc/Hz тип. при отстройке 10 кГц
- DANL без предусилителя до –145 dBm тип. в части диапазона
- Номер в ГРСИ РФ: 88167-23
Описание

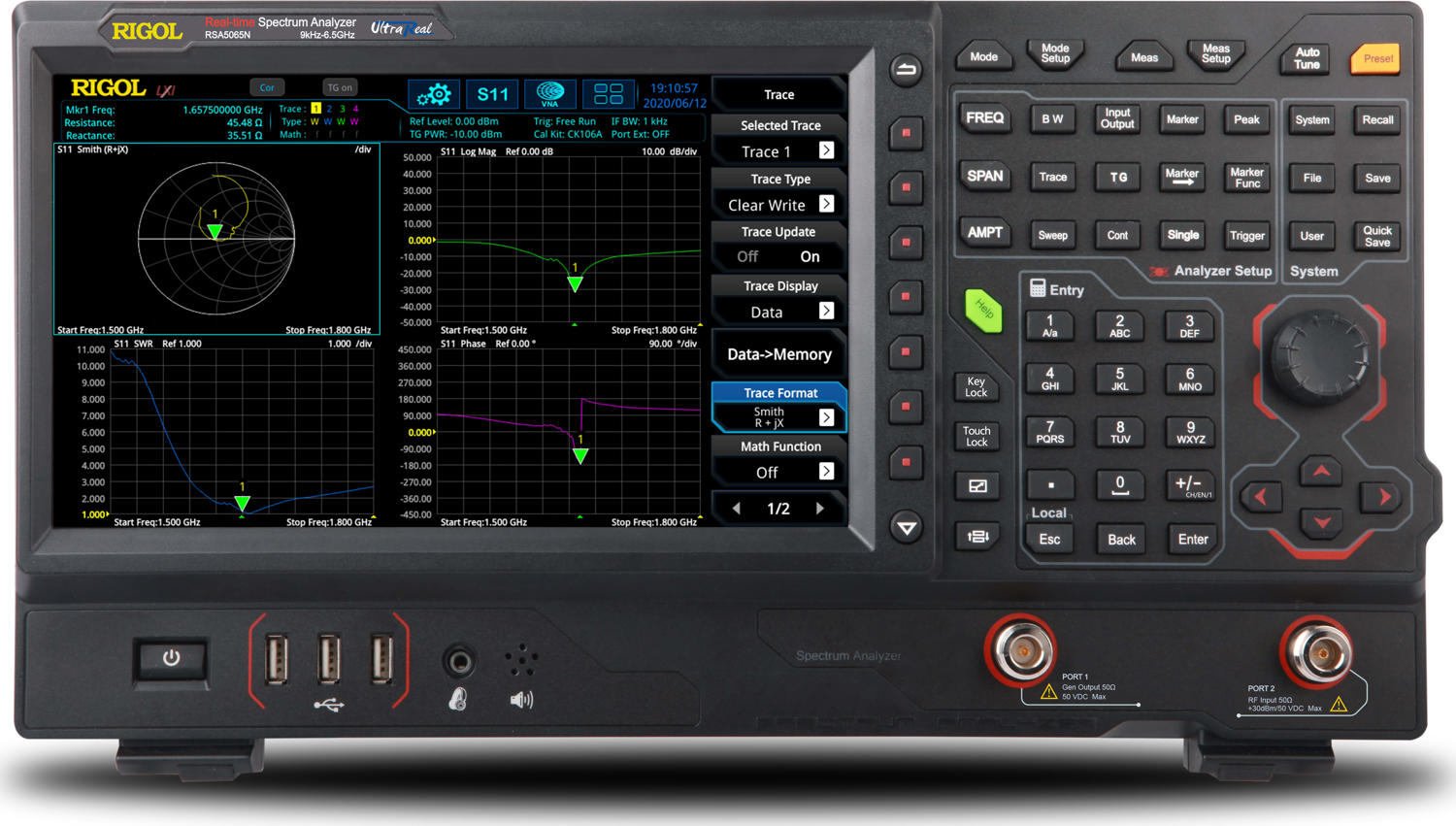

Rigol RSA5065 — анализатор спектра реального времени до 6,5 ГГц
По самой низкой стоимости в наличии в городе Москва, отгрузка от 1 дня.
Rigol RSA5065 — настольный анализатор спектра реального времени с диапазоном частот от 9 кГц до 6,5 ГГц. Прибор относится к серии RSA5000 и сочетает классический swept-анализатор спектра, real-time-анализ, функции запуска по спектральной маске, режимы спектрограммы и плотности, а при наличии опций — EMI pre-compliance, векторный анализ цифровой модуляции, tracking generator и VNA-измерения.
Для радиоинженера RSA5065 интересен как современный универсальный прибор среднего класса: он заметно доступнее анализаторов Rohde & Schwarz, Keysight или Tektronix верхнего уровня, но при этом имеет real-time-режим, сенсорный экран, LAN, USB, HDMI, быстрый sweep и достаточно низкий собственный шум для большинства лабораторных задач.
RSA5065 подходит для разработки, ремонта и настройки радиочастотной аппаратуры: генераторов сигналов, синтезаторов, усилителей, приемников, модулей связи, IoT-устройств, Bluetooth/Wi-Fi-оборудования, радиомодемов, фильтров и кабельных трактов.
Основные характеристики Rigol RSA5065
Параметр | Значение |
Тип прибора | анализатор спектра реального времени |
Диапазон частот | 9 кГц – 6,5 ГГц |
Режимы работы | GPSA, RTSA, опционально VSA, EMI, VNA |
Полоса real-time анализа | 25 МГц |
Полоса real-time анализа с опцией | 40 МГц |
Минимальная длительность сигнала для 100% POI | до 7,45 мкс |
RBW | 1 Гц – 10 МГц |
VBW | 1 Гц – 10 МГц |
Фазовый шум | до –108 dBc/Hz тип. при отстройке 10 кГц |
DANL без предусилителя | до –145 dBm тип. в части диапазона |
DANL с предусилителем | до –165 dBm тип. в части диапазона |
Входной аттенюатор | 0–50 дБ, шаг 1 дБ |
Максимальный безопасный RF-вход | +30 dBm при правильной установке аттенюатора |
Максимальный уровень повреждения | +33 dBm |
Максимальное постоянное напряжение на входе | 50 В |
TOI | +11 dBm, тип. +15 dBm |
P1dB входного тракта | около 0 dBm |
Абсолютная точность уровня | до 0,3 дБ при опорных условиях |
Номинальная неопределенность измерения уровня | менее 0,8 дБ |
Дисплей | 10,1”, сенсорный, 1024 × 600 |
Интерфейсы | LAN, USB Host, USB Device, HDMI |
RF-вход | N-type female, 50 Ом |
Габариты | 410 × 224 × 135 мм |
Масса | около 4,65 кг без TG, около 4,95 кг с TG |
Рекомендуемый интервал калибровки | 18 месяцев |
