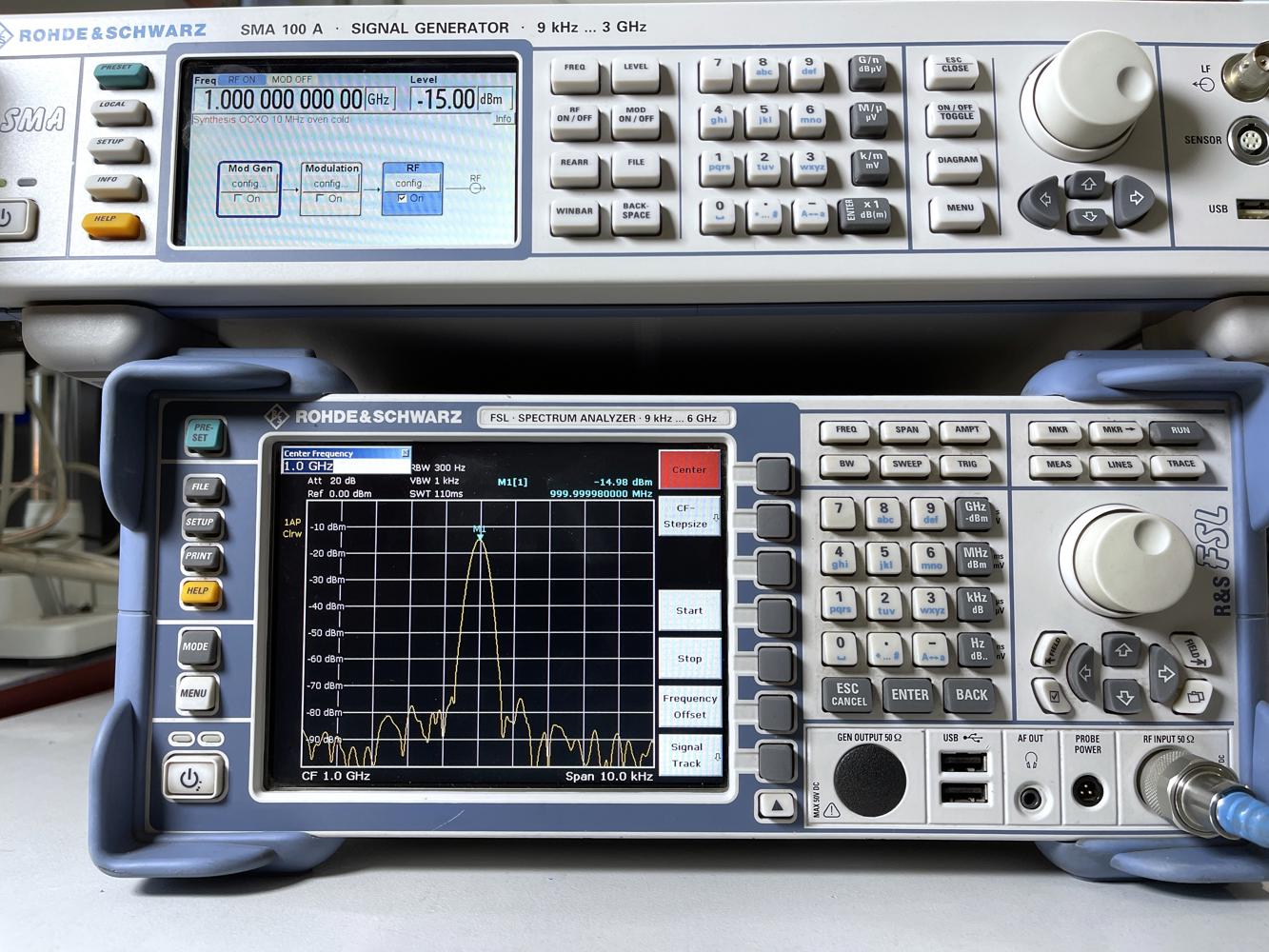

Анализатор спектра Rohde & Schwarz FSL

Rohde & Schwarz FSL — это серия компактных и легких анализаторов спектра, предназначенных для решения задач в области разработки, сервисного обслуживания и производства. Приборы этой линейки сочетают в себе возможности стационарных лабораторных устройств с портативностью, что делает их удобными для работы в полевых условиях.

Основные модификации и диапазон частот

Линейка включает модели, работающие в различных частотных диапазонах:

• R&S FSL3: от 9 кГц до 3 ГГц.
• R&S FSL6: от 9 кГц до 6 ГГц.
• R&S FSL18: от 9 кГц до 18 ГГц.
•

Ключевые особенности

• Универсальность: Прибор может оснащаться следящим генератором (tracking generator) для измерения характеристик фильтров, усилителей и других ВЧ-компонентов.
• Компактность: Благодаря малому весу и возможности питания от аккумулятора или бортовой сети автомобиля (через адаптер), прибор подходит для мобильного использования.
• Производительность: Обладает высокой для своего класса скоростью измерений и поддерживает широкий набор функций анализа, включая демодуляцию сигналов беспроводной связи (при наличии соответствующих опций).
• Интерфейсы: Оснащен стандартными портами USB и LAN для дистанционного управления и передачи данных.

Rohde & Schwarz FSL: Лабораторная точность в портативном формате

В современной радиоэлектронной индустрии инженеры часто сталкиваются с дилеммой: использовать громоздкий стационарный анализатор с высокими характеристиками или мобильный прибор с ограниченным функционалом. Анализатор спектра Rohde & Schwarz FSL был разработан как «золотая середина», предлагая возможности приборов топ-класса в компактном корпусе весом всего 7 кг.

В этой статье мы разберем технические особенности серии FSL и выясним, почему она остается актуальной даже в условиях стремительного развития технологий 5G и IoT.

1. Архитектура и модельный ряд

Серия FSL представлена тремя базовыми моделями, которые перекрывают самые востребованные частотные диапазоны:

• FSL3: до 3 ГГц — идеален для работы в ISM-диапазонах и с бюджетными радиомодулями.
• FSL6: до 6 ГГц — стандарт для тестирования Wi-Fi (включая 5 ГГц) и современных систем мобильной связи.
• FSL18: до 18 ГГц — решение для микроволновых систем, радарных установок и спутниковой связи.

2. Ключевые технические преимущества

Полоса анализа сигналов

Одной из главных особенностей FSL является полоса демодуляции до 28 МГц. В сочетании с опциональными прикладными пакетами это позволяет прибору анализировать сложные широкополосные сигналы, такие как WLAN (IEEE 802.11 a/b/g/n) и WiMAX, что редко встречается в приборах начального и среднего ценового сегмента.

Низкая погрешность измерений

Несмотря на компактность, суммарная погрешность уровня составляет менее 0.5 дБ. Это гарантирует высокую повторяемость результатов измерений, критически важную при выходном контроле продукции на производстве.

Встроенный следящий генератор (Tracking Generator)

Модели с индексом .13 и .16 оснащены встроенным генератором. Это превращает анализатор в скалярный анализатор цепей, позволяя измерять:

• Амплитудно-частотные характеристики (АЧХ) фильтров и усилителей.
• Коэффициент отражения и КСВ (при использовании внешнего моста).

3. Функциональность «на борту»

FSL работает под управлением ОС Windows Embedded, что дает инженеру привычный интерфейс и широкие возможности интеграции:

• LAN и USB интерфейсы: для удаленного управления через SCPI-команды и сохранения данных на внешние носители.
• Gated Sweep: функция развертки по стробирующему импульсу для анализа пакетных сигналов (например, TDMA или Bluetooth).
• Набор детекторов: включая пиковый, автопиковый, среднеквадратичный (RMS) и квазипиковый для задач ЭМС-диагностики.

4. Портативность без компромиссов

Прибор разработан с учетом работы «в поле». Он поддерживает:

• Питание от внешнего аккумулятора (DC-in).
• Установку опционального блока батарей внутри корпуса.
• Работу от бортовой сети автомобиля.
