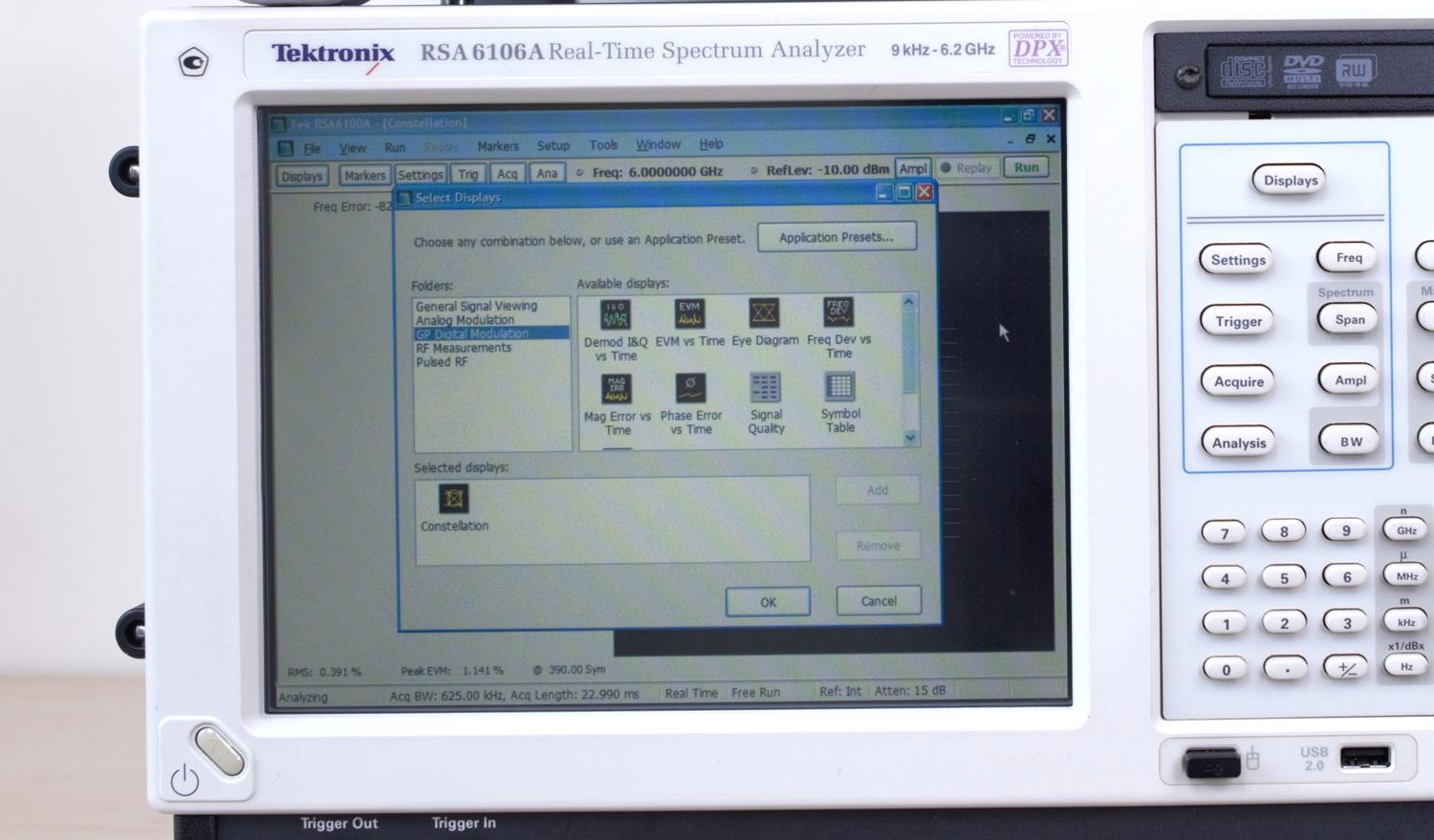

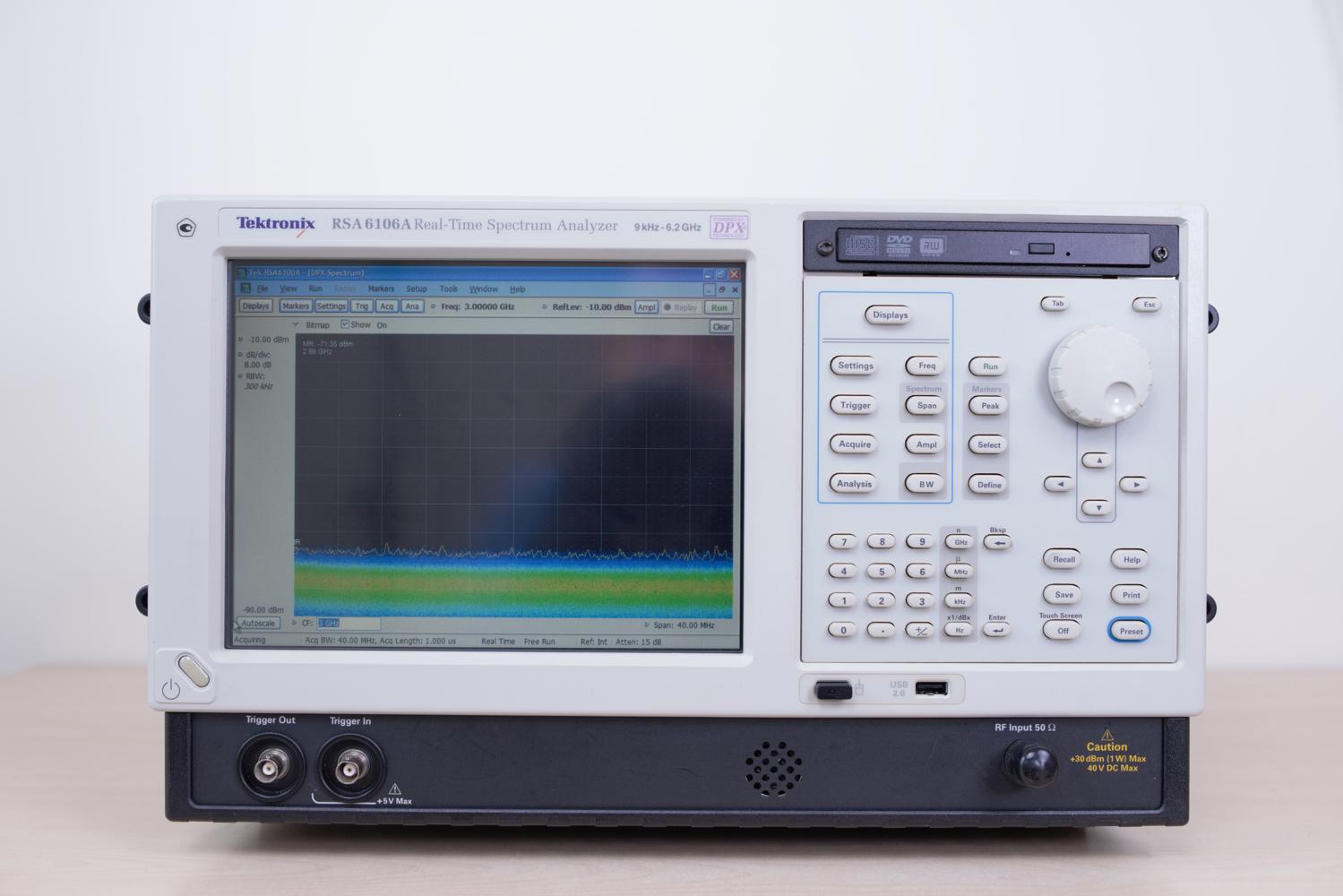

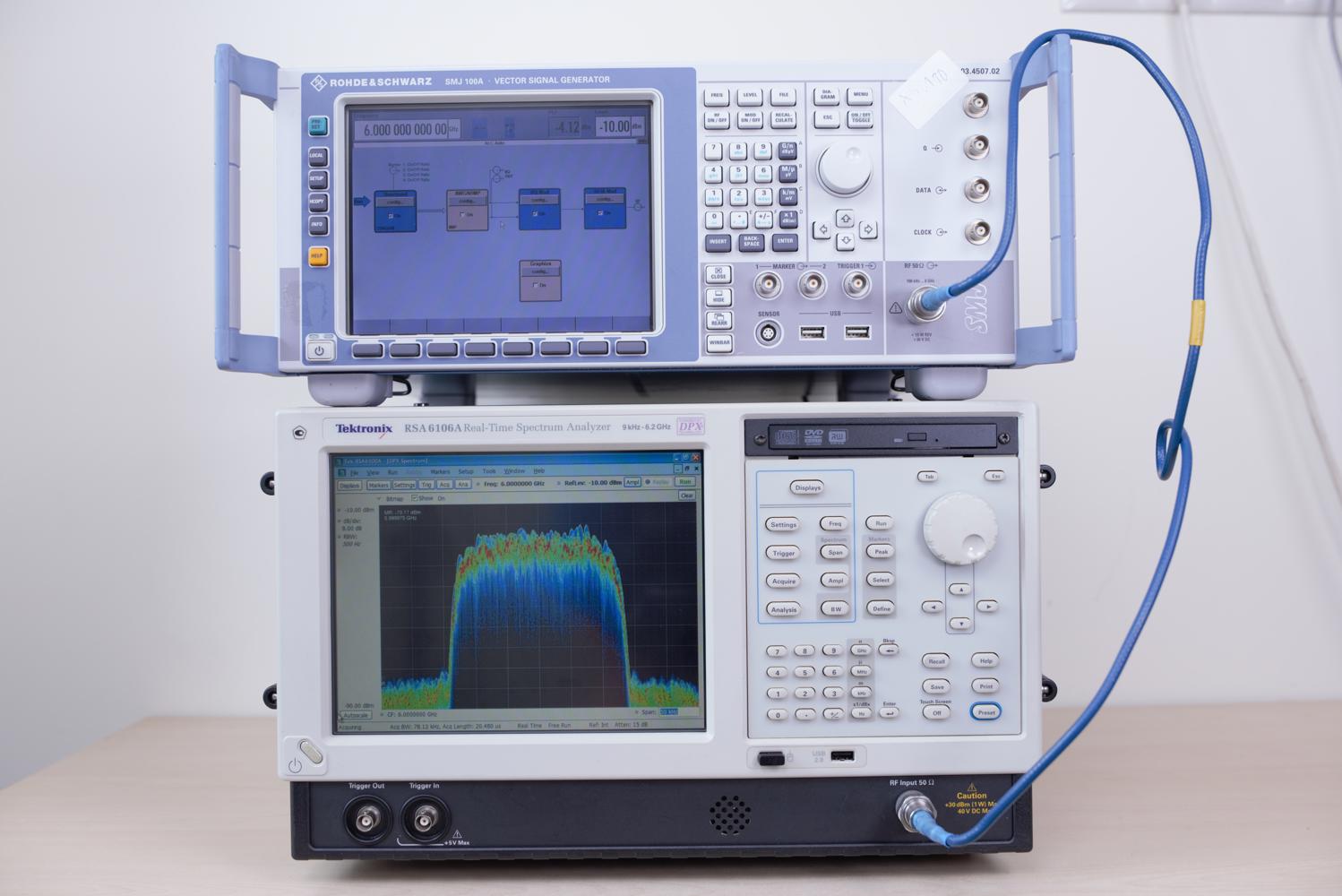

Анализатор спектра Tektronix RSA6106A

По самой низкой стоимость топовый анализатор с редким и дорогим набором опций.

Поверен в мае 2025 г.

Этот анализатор был укомплектован предусилителем, максимальной полосой захвата 110 МГЦ, выходами IQ.

С помощью установленных опций прибор умеет демодулировать современные цифровые и аналоговые модуляции.

В приборе есть функции анализа импульсно модулированных сигналов.

Возможности и преимущества

• Уровень составляющих третьего порядка +20 дБм при частоте 2 ГГц, типовое значение;.
• Отображаемый средний уровень шума – 151 дБм/Гц при частоте 2 ГГц (-170 дБм/Гц при включенном предусилителе, типовое значение) позволяет осуществлять поиск сигналов низкого уровня;
• Точность абсолютной амплитуды ±0,5 дБ до 3 ГГц для высокого уровня достоверности измерений;
• Предварительная селекция и подавление зеркального канала обеспечивают широкий динамический диапазон в любой полосе захвата;
• Высокая скорость свипирования и разрешающая способность: частота свипирования 1 ГГц в полосе обзора 10 кГц менее чем за 1 секунду

Обнаружение

• Технология отображения спектра DPX® позволяет получить интуитивно понятное реальное отображение РЧ сигналов, изменяющихся во времени, с цветовой градацией, основанной на частоте появления сигналов;
• Революционная технология DPX позволяет обнаруживать переходные процессы с минимальной длительностью 5,8 мкс;
• Технология свипирующего DPX позволяет осуществлять обнаружение сигналов во всей полосе прибора

Система запуска

• Запуск по переходным процессам минимальной длительностью 10,3 мкс в частотной области и 20 нс во временной;
• Новая функция запуска DPX Density™ позволяет работать непосредственно в окне DPX;
• Запуск по временным параметрам переходных процессов и сигналам типа рант;
• Запуск по частотной маске позволяет отслеживать любые изменения сигнала в частотной области.

Захват

• Время захвата до 1,7 с в полосе 110 МГц с сохранением в формате, совместимом с Matlab™;
• Возможность подключения пробников TekConnect.

Анализ

• Возможность расширенного анализа сигналов в нескольких областях одновременно позволяет быстро выяснять причины проблем и устранять их;
• Измерения мощности, спектра и статистические исследования сигналов помогают определить характеристики компонентов и систем: мощность канала, ACLR, зависимость мощности от времени, CCDF, OBW/EBW и поиск паразитных помех;
• Диагностика электромагнитных помех с помощью фильтров CISPR и MiI/-6 дБ и квази-импульсных CISPR детекторов с усреднением и пиковых;
• Измерения фазового шума и джиттера (Опция 11);
• Измерение времени установки для частоты и фазы (Опция 12);
• Расширенный набор измерений (Опция 20) для анализа импульсных сигналов, включая измерения времени нарастания, длительности импульса и фазы между импульсами, позволяет внимательно проанализировать и понять поведение последовательности импульсов;
• Анализ основных видов цифровой модуляции (Опция 21) обеспечивает функциональность векторного анализатора сигналов;
• Tektronix OpenChoice® упрощает передачу данных в различные средства анализа, например Excel и MATLAB®.

Оплата по счету (без НДС).

Гарантия.

Бесплатная доставка по РФ.
