Anritsu MF2400B — серия СВЧ-частотомеров до 20, 27 и 40 ГГц

Anritsu MF2400B — серия профессиональных микроволновых частотомеров для измерения частоты непрерывных и импульсных RF/СВЧ-сигналов. В линейку входят три модели: MF2412B до 20 ГГц, MF2413B до 27 ГГц и MF2414B до 40 ГГц.

Приборы предназначены для радиоинженерных лабораторий, сервисных центров, производственных стендов, настройки генераторов сигналов, синтезаторов частоты, VCO, PLL, гетеродинов, радиопередатчиков, СВЧ-модулей и импульсных RF-устройств.

Главная особенность серии MF2400B — прямое измерение микроволновой частоты без внешнего смесителя, а также возможность измерять несущую и длительность импульса у burst-сигналов. Это делает серию полезной не только для классической проверки CW-генераторов, но и для оценки пакетных и импульсно-модулированных радиосигналов.

Модельный ряд Anritsu MF2400B

Модель	Общий диапазон	Высокочастотный вход Input 1	Разъём Input 1
MF2412B	10 Гц – 20 ГГц	600 МГц – 20 ГГц	N-type
MF2413B	10 Гц – 27 ГГц	600 МГц – 27 ГГц	SMA
MF2414B	10 Гц – 40 ГГц	600 МГц – 40 ГГц	K connector

MF2412B — наиболее практичный вариант для лабораторий, где достаточно диапазона до 20 ГГц. Он перекрывает большинство RF- и СВЧ-задач: генераторы до 20 ГГц, PLL, VCO, умножители, гетеродины, 10 ГГц и 15 ГГц тракты.

MF2413B расширяет верхнюю частоту до 27 ГГц. Он интересен для оборудования до 26,5 ГГц, коаксиальных СВЧ-трактов, измерительных генераторов и анализаторов с верхним диапазоном 26,5 ГГц.

MF2414B — старшая версия до 40 ГГц. Она предназначена для более серьёзных СВЧ-задач, радиорелейных трактов, миллиметровых преобразователей, гетеродинов и верхней части Ka-диапазона.

Основные характеристики серии

Параметр	Значение
Тип прибора	микроволновый частотомер
Серия	Anritsu MF2400B
Модели	MF2412B / MF2413B / MF2414B
Верхняя частота	20 / 27 / 40 ГГц
Низкочастотный вход	10 Гц – 1 ГГц
Высокочастотный вход	600 МГц – верхняя частота модели
Измерения	CW frequency, burst carrier frequency, pulse width, pulse repetition
Дисплей	12-разрядный LCD с подсветкой
Интерфейс	GPIB / IEEE 488.2
Внешняя опора	1, 2, 5 или 10 МГц
Внутренняя опора	10 МГц
Габариты	около 213 × 88 × 350 мм
Масса	до 5 кг
Питание	100–240 В AC

Два измерительных входа

У приборов серии MF2400B есть два основных входа: Input 1 для СВЧ-частот и Input 2 для низких и средних частот.

Input 1

Input 1 предназначен для диапазона от 600 МГц до верхней частоты конкретной модели. Именно этот вход используется для измерения генераторов, синтезаторов, гетеродинов, СВЧ-модулей и радиопередатчиков.

Типовые области применения Input 1:

• генераторы сигналов до 20/27/40 ГГц;
• VCO и PLL;
• выходы умножителей частоты;
• СВЧ-гетеродины;
• радиорелейные модули;
• смесители и конвертеры;
• импульсные RF-сигналы;
• передатчики и синтезаторы.

Входное сопротивление — 50 Ом. При работе с неизвестным источником сигнала желательно всегда начинать измерение через внешний аттенюатор 10–20 дБ.

Input 2

Input 2 закрывает низкочастотные и среднечастотные измерения. Он работает:

• от 10 Гц до 10 МГц в режиме 1 МОм;
• от 10 МГц до 1 ГГц в режиме 50 Ом.

Этот вход полезен для измерения:

• опорных генераторов 10 МГц;
• тактовых сигналов;
• выходов делителей частоты;
• низкочастотных PLL-сигналов;
• генераторов 1–100 МГц;
• цифровых и аналоговых источников частоты;
• управляющих и тестовых сигналов.

Таким образом, MF2400B — это не только СВЧ-частотомер, но и универсальный частотомер для лабораторной работы от низких частот до десятков гигагерц.

Измерение CW-сигналов

Базовый режим работы — измерение частоты непрерывной несущей. Прибор показывает результат на 12-разрядном дисплее и может передавать измеренное значение через GPIB.

CW-режим используется для:

• проверки частоты генераторов сигналов;
• настройки VCO;
• контроля PLL;
• проверки гетеродинов;
• настройки синтезаторов;
• контроля частоты передатчика;
• измерения выходов умножителей;
• проверки опорных сигналов;
• автоматизированного контроля частоты.

Точность результата зависит от внутренней или внешней опоры. Если требуется высокая абсолютная точность, частотомер лучше синхронизировать от внешнего 10 МГц стандарта: OCXO, GPSDO, рубидиевой опоры или лабораторного частотного стандарта.

Измерение burst-сигналов

В отличие от простых частотомеров, серия MF2400B умеет работать с burst-сигналами. Это важно для устройств, где RF-сигнал присутствует не постоянно, а включается короткими пакетами или импульсами.

Прибор может измерять:

• частоту несущей внутри burst;
• длительность импульса;
• период повторения;
• частоту повторения импульсов;
• параметры сигнала при внутреннем или внешнем запуске.

Такая функция полезна для:

• TDMA-систем;
• радиомодемов;
• импульсных передатчиков;
• радиолокационных трактов;
• burst-генераторов;
• RF-ключей;
• усилителей в импульсном режиме;
• устройств мобильной связи старых поколений;
• производственных тестов модулей связи.

Если измерять burst-сигнал обычным частотомером, результат может быть нестабильным или вообще отсутствовать. MF2400B позволяет задать временное окно измерения и работать именно с активной частью сигнала.

Gate, trigger delay и gate width

Для импульсных измерений важны параметры trigger delay и gate width. Они определяют, когда именно частотомер начинает измерение и как долго оно длится.

Например, у RF-импульса в начале может быть переходный процесс: фронт, выброс, частотная нестабильность, settling PLL. Если начать измерение сразу, результат может быть некорректным. Правильнее задать задержку и измерять частоту уже в установившейся части импульса.

Практическое применение gating:

• измерение частоты в середине импульса;
• исключение фронта и спада из измерения;
• анализ стабильности burst-несущей;
• измерение частоты после settling time;
• проверка радиопередатчика в заданной части пакета.

Для инженера это важная функция: она позволяет измерять не “среднюю непонятную частоту”, а именно нужный участок RF-события.

Высокоскоростная выборка и transient measurement

Серия MF2400B поддерживает режим высокоскоростной выборки, позволяющий отслеживать изменение частоты во времени. Это полезно при анализе переходных процессов.

Типовые задачи:

• измерение settling time PLL;
• анализ старта VCO;
• проверка перестройки синтезатора;
• наблюдение частотного дрейфа после включения;
• проверка реакции на управляющее напряжение;
• анализ частотного скачка;
• оценка стабильности генератора в первые миллисекунды после старта.

При разработке генераторов и синтезаторов важно знать не только конечную частоту, но и характер перехода к ней. Частотомер с режимом transient measurement позволяет увидеть, как частота меняется после команды перестройки или подачи питания.

Template / Go-NoGo

Серия MF2400B имеет функцию допускового контроля. Пользователь задаёт верхний и нижний предел частоты, а прибор показывает, проходит ли сигнал проверку.

Это удобно для производства и ремонта:

• частота внутри допуска — изделие годно;
• частота вне допуска — требуется настройка или ремонт.

Такой режим полезен при:

• настройке VCO;
• проверке передатчиков;
• контроле опорных генераторов;
• сортировке синтезаторов;
• производственном контроле каналов;
• настройке радиомодулей.

Частотомер может работать как простой элемент автоматизированной системы контроля: подключили изделие, получили Go/No-Go, перешли к следующему.

Внутренняя и внешняя опора

Внутри приборов MF2400B используется 10 МГц опорный генератор. Для повышения точности доступны опции улучшенной опоры, а также вход внешней опорной частоты.

Поддерживаются внешние частоты:

• 1 МГц;
• 2 МГц;
• 5 МГц;
• 10 МГц.

Опции внутреннего опорного генератора:

Опция	Назначение
Option 01	улучшенный кварцевый генератор
Option 02	более стабильный кварцевый генератор
Option 03	высокостабильный кварцевый генератор

Точность частотомера напрямую зависит от точности опоры. Если прибор используется для точной настройки генераторов сигналов, лучше применять внешнюю лабораторную опору 10 МГц. Если он используется для сервисной диагностики, часто достаточно встроенной опоры, особенно при наличии опций 01/02/03.

GPIB и автоматизация

Интерфейс GPIB входит в стандартную конфигурацию серии MF2400B. Это делает прибор удобным для старых и современных автоматизированных стендов.

Через GPIB можно:

• запускать измерение;
• задавать режим;
• выбирать вход;
• считывать результат;
• управлять template-функцией;
• использовать прибор в Go/No-Go тестах;
• считывать статус;
• выполнять самотестирование;
• интегрировать частотомер с генераторами, источниками питания и анализаторами.

Для лабораторий, где уже используются VISA, NI GPIB, Keysight IO Libraries или старые тестовые системы, MF2400B легко включается в измерительный стенд.

Упрощённая функциональная блок-схема серии MF2400B

```text id=“1l0fkw” ┌───────────────────────────────┐ │ Внутренний OCXO/TCXO │ │ 10 MHz reference │ └───────────────┬───────────────┘ │ ┌──────────────┴──────────────┐ │ │ ┌────────▼────────┐ ┌─────────▼─────────┐ │ Reference Input │ │ Reference Output │ │ 1/2/5/10 MHz │ │ 10 MHz │ └─────────────────┘ └───────────────────┘

┌──────────────────────────────────────────────────────────────┐ │ Anritsu MF2400B Frequency Counter │ │ │ │ ┌─────────────┐ ┌────────────────────┐ │ │ │ Input 1 RF │──────▶│ Microwave prescaler │───┐ │ │ │ 600 MHz… │ │ / RF counting path │ │ │ │ │ 20/27/40GHz │ └────────────────────┘ │ │ │ └─────────────┘ │ │ │ ▼ │ │ ┌─────────────┐ ┌────────────────────┐ ┌───────────┐ │ │ │ Input 2 LF │──────▶│ Trigger / shaping │▶│ Counter & │ │ │ │ 10 Hz…1GHz│ │ 50 Ω / 1 MΩ path │ │ timebase │ │ │ └─────────────┘ └────────────────────┘ └─────┬─────┘ │ │ │ │ │ ┌────────────────┐ ┌────────────────────┐ │ │ │ │ External │────▶│ Gate / trigger │──────┘ │ │ │ Trigger Input │ │ delay / gate width │ │ │ └────────────────┘ └────────────────────┘ │ │ │ │ ┌────────────────────────────────────────────────────────┐ │ │ │ Processor: CW, burst frequency, pulse width, template │ │ │ │ display, averaging, high-speed sample, GPIB control │ │ │ └───────────────┬────────────────────────────────────────┘ │ │ │ │ │ ┌─────────▼─────────┐ ┌────────────────────┐ │ │ │ 12-digit LCD │ │ GPIB / IEEE 488.2 │ │ │ │ analog display │ │ remote control │ │ │ └───────────────────┘ └────────────────────┘ │ └──────────────────────────────────────────────────────────────┘

## Практическое применение в RF-лаборатории

Серия MF2400B хорошо подходит для лабораторий, где используются генераторы сигналов, анализаторы спектра, синтезаторы, смесители и СВЧ-модули.

Практические применения:

- точная проверка частоты генератора сигналов;
- настройка PLL;
- измерение VCO;
- контроль частоты гетеродина;
- проверка RF-модуля после ремонта;
- настройка радиопередатчика;
- проверка частоты импульсной несущей;
- измерение сигнала после умножителя частоты;
- контроль частоты в производственном стенде;
- проверка стабильности после прогрева.

В отличие от анализатора спектра, частотомер быстро выдаёт точное численное значение частоты. Анализатор спектра показывает форму спектра, гармоники и spurious, но для быстрой точной частоты частотомер часто удобнее.

## Использование при разработке генераторов и синтезаторов

При разработке генератора сигналов или PLL-синтезатора частотомер нужен постоянно. Он позволяет контролировать:

- текущую выходную частоту;
- правильность программирования делителей;
- шаг перестройки;
- ошибку частоты;
- захват PLL;
- время установления;
- уход частоты при прогреве;
- стабильность VCO;
- частоту после умножения;
- частоту после делителя.

Для разработки генератора до 15–20 ГГц достаточно MF2412B. Если планируются тракт 26,5 ГГц или измерение гармоник выше 20 ГГц, лучше MF2413B или MF2414B.

## Использование в сервисе

В сервисном центре частотомер серии MF2400B полезен при ремонте:

- генераторов сигналов;
- синтезаторов;
- анализаторов спектра;
- радиостанций;
- СВЧ-блоков;
- гетеродинов;
- радиорелейных модулей;
- передатчиков;
- измерительных приёмников.

Во многих случаях при ремонте нужно быстро понять: генератор вышел на нужную частоту или нет. Частотомер даёт прямой ответ, не требуя сложной настройки span, RBW и маркеров, как на анализаторе спектра.

## Ограничения частотомера

MF2400B не заменяет анализатор спектра. Он измеряет частоту, но не показывает качество спектра.

Прибор не измеряет:

- гармоники;
- spurious;
- фазовый шум;
- ширину спектра;
- модуляцию векторного сигнала;
- ACPR;
- спектральную маску;
- уровень сигнала с высокой точностью;
- интермодуляцию.

Если на вход подать сигнал с несколькими близкими составляющими или сильными спурами, частотомер может дать нестабильный или неверно интерпретируемый результат. Поэтому для сложных сигналов сначала желательно посмотреть спектр анализатором.

Идеальная лабораторная связка:

**частотомер MF2400B** — точное численное измерение частоты;
**анализатор спектра** — качество сигнала, гармоники, шумы, spurious;
**измеритель мощности** — точный уровень RF-сигнала.

## Защита входов

Входы частотомера чувствительны к перегрузке. Особенно это касается СВЧ-входа Input 1.

Рекомендации:

- не подавать неизвестный сигнал напрямую;
- начинать через внешний аттенюатор 10–20 дБ;
- использовать DC-block при возможном постоянном напряжении;
- не подключать напрямую выход усилителя мощности;
- предварительно проверять уровень измерителем мощности или анализатором спектра;
- использовать качественные кабели и переходники;
- не подключать повреждённые разъёмы;
- соблюдать аккуратность с SMA/K-разъёмами у старших моделей.

Ремонт входного СВЧ-тракта может быть дорогим и сложным. Внешний защитный аттенюатор стоит намного дешевле.

## Как выбрать модель MF2400B

Выбор зависит от нужного диапазона.

| Задача | Рекомендуемая модель |
|---|---|
| Генераторы, PLL и VCO до 20 ГГц | MF2412B |
| Приборы и тракты до 26,5 ГГц | MF2413B |
| СВЧ-лаборатория до 40 ГГц | MF2414B |
| Сервис RF-генераторов до 3–6 ГГц | MF2412B достаточно |
| Разработка генератора до 15–20 ГГц | MF2412B |
| Работа с K/Ka-диапазоном | MF2414B |
| Ограниченный бюджет | MF2412B |

Если максимальная частота не нужна, не стоит переплачивать за старшую модель. MF2414B дороже, а его K-разъём требует более аккуратного обращения. Для большинства лабораторных задач до 20 ГГц MF2412B является оптимальным вариантом.

## На что обратить внимание при покупке б/у

Серия MF2400B давно находится на вторичном рынке. Перед покупкой нужно проверять реальное состояние прибора.

### Проверка диапазона

Для MF2412B желательно проверить:

- 10 Гц – 10 МГц на Input 2;
- 10 МГц reference;
- 100 МГц;
- 1 ГГц;
- 5 ГГц;
- 10 ГГц;
- 18–20 ГГц.

Для MF2413B дополнительно:

- 24–27 ГГц.

Для MF2414B дополнительно:

- 30–40 ГГц.

### Проверка чувствительности

Подайте сигнал известного уровня и проверьте, на каком минимальном уровне частотомер уверенно измеряет частоту. Если прибор требует заметно больший уровень, чем должен, возможна деградация входного тракта.

### Проверка разъёмов

Особое внимание:

- N-разъём MF2412B;
- SMA-разъём MF2413B;
- K-разъём MF2414B;
- BNC Input 2;
- External Trigger;
- Reference In/Out.

Повреждённый СВЧ-разъём может сделать измерения нестабильными, особенно на верхних частотах.

### Проверка опоры

Проверьте:

- наличие опций 01/02/03;
- стабильность после прогрева;
- работу внешнего reference input;
- наличие 10 МГц reference output;
- отклик на внешнюю опору.

Если прибор нужен для точной работы, состояние опоры очень важно.

### Проверка burst-режимов

Нужно проверить:

- burst carrier frequency;
- pulse width;
- pulse repetition;
- external trigger;
- gate delay;
- gate width.

Эти функции часто не проверяются продавцами, хотя они являются одной из ключевых особенностей серии.

### Проверка GPIB

Для автоматизированной работы проверьте ответ на команду:

```text id="gebgnh"
*IDN?

Также желательно проверить считывание результата измерения и запуск измерения программно.

Преимущества серии Anritsu MF2400B

К сильным сторонам серии относятся:

• прямое измерение до 20/27/40 ГГц;
• отдельный низкочастотный вход до 1 ГГц;
• измерение CW и burst-сигналов;
• измерение pulse width и pulse repetition;
• high-speed sampling;
• template / Go-NoGo;
• 12-разрядный дисплей;
• analog display для настройки генераторов;
• стандартный GPIB;
• компактный корпус;
• масса до 5 кг;
• работа от внешней опоры 1/2/5/10 МГц;
• хорошая пригодность для лаборатории и производства.

Недостатки

К ограничениям относятся:

• возрастная платформа;
• нет LAN и USB;
• нет анализа спектра;
• не показывает spurious и гармоники;
• не измеряет фазовый шум;
• Input 1 начинается с 600 МГц;
• чувствительность к перегрузке входа;
• точность зависит от опорного генератора;
• старшие модели требуют аккуратного обращения с SMA/K-разъёмами;
• для сложных модулированных сигналов нужен анализатор спектра или сигнал-анализатор.

Сравнение с современными частотомерами

Современные частотомеры могут иметь USB, LAN, лучшее программное обеспечение, цветной интерфейс и более удобную интеграцию. Но MF2400B остаётся интересной серией благодаря прямому СВЧ-диапазону до 40 ГГц и burst-измерениям.

Если нужен просто частотомер до 1–3 ГГц, можно выбрать более современный универсальный прибор. Если нужен прямой диапазон 20–40 ГГц с измерением burst-сигналов, Anritsu MF2400B всё ещё имеет практическую ценность.

Итог

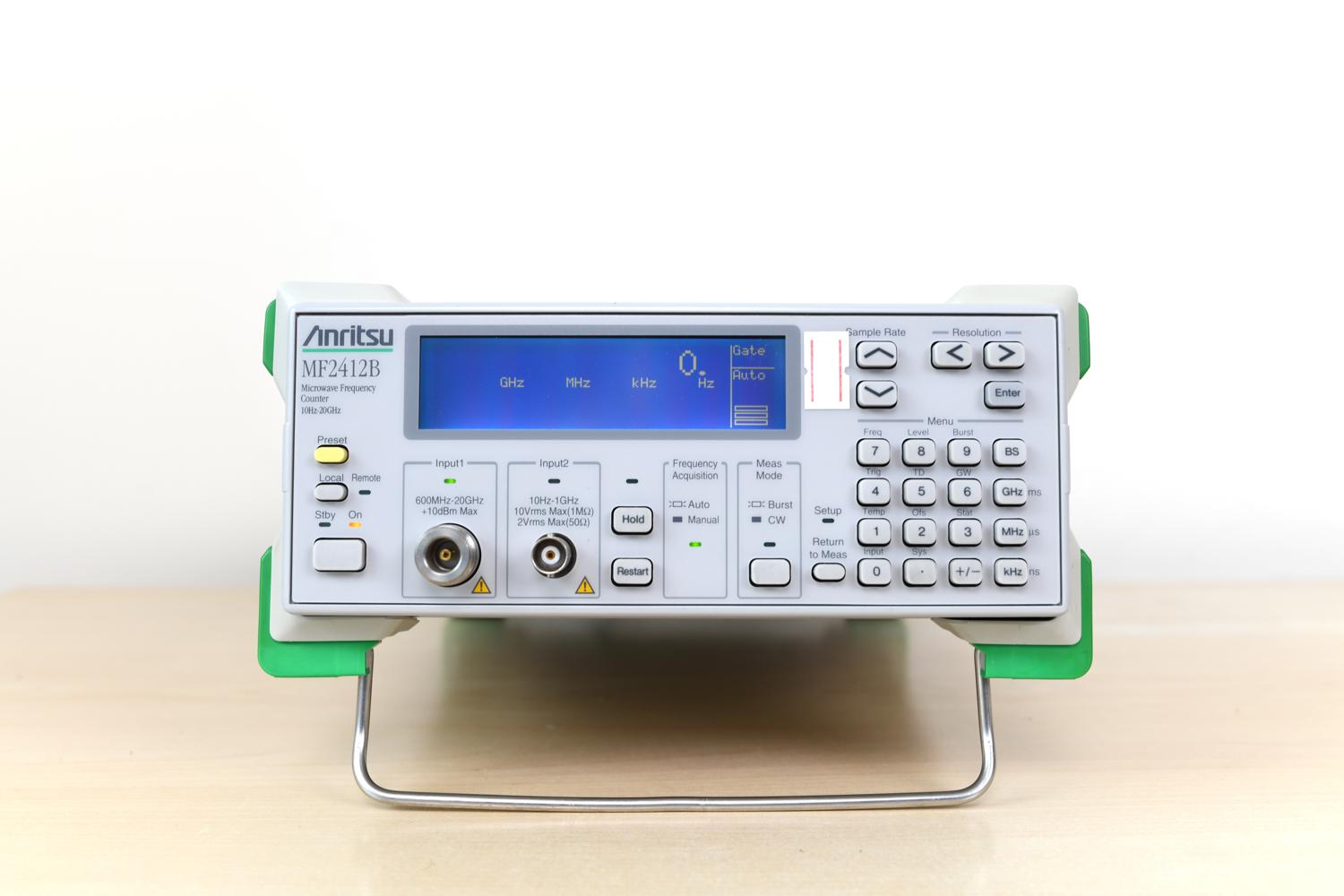

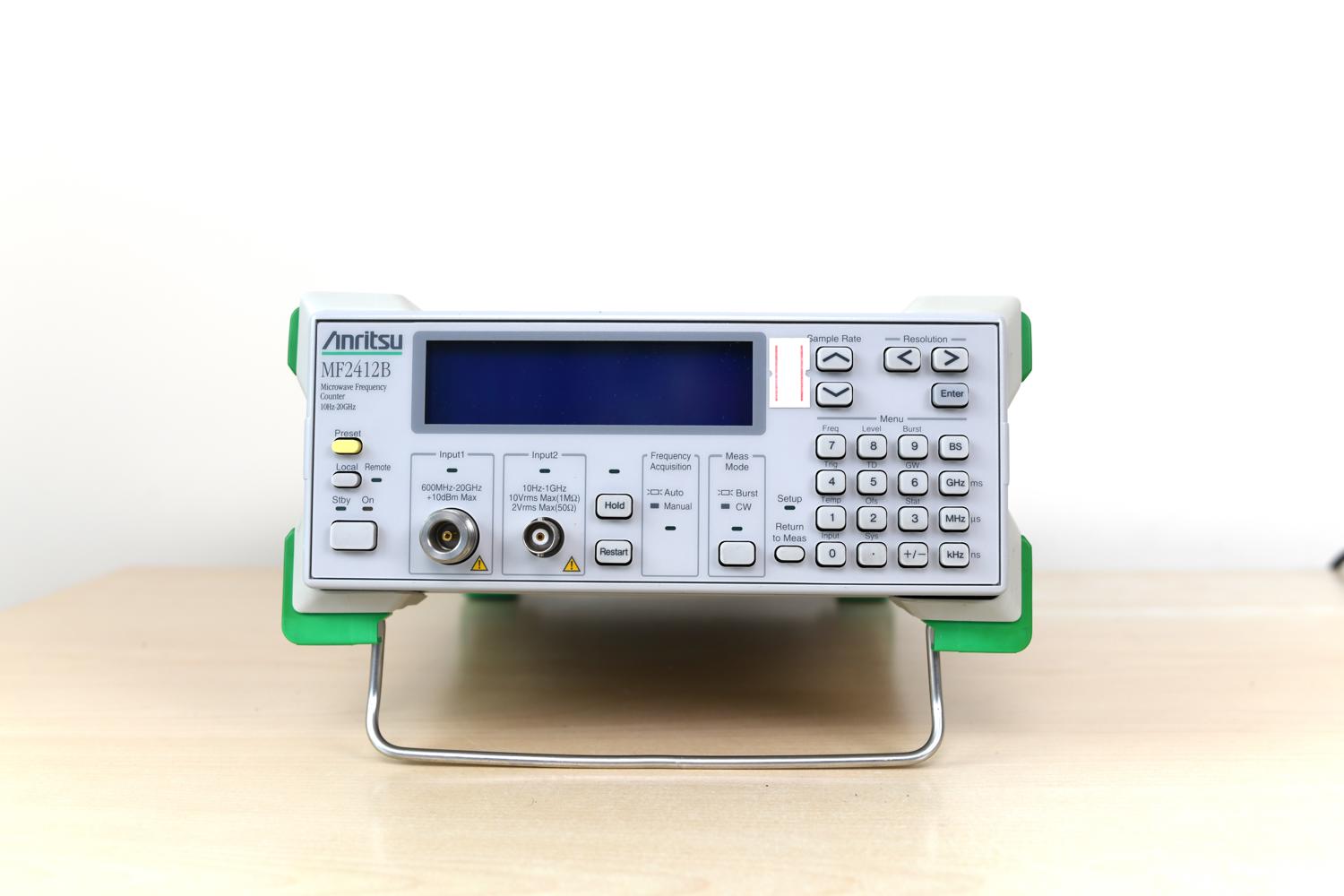

Anritsu MF2400B — удачная серия профессиональных СВЧ-частотомеров для радиоинженерных задач. Она включает модели MF2412B до 20 ГГц, MF2413B до 27 ГГц и MF2414B до 40 ГГц. Приборы позволяют измерять не только частоту CW-сигналов, но и несущую burst-сигналов, длительность импульса и частоту повторения.

Серия особенно полезна при разработке и ремонте генераторов сигналов, PLL, VCO, гетеродинов, радиомодулей и импульсных RF-устройств. GPIB делает приборы удобными для автоматизированных стендов, а внешний reference input позволяет работать от высокоточной лабораторной опоры.

При покупке б/у экземпляра важно проверить диапазон, чувствительность, состояние входных разъёмов, работу внешней опоры, burst-режимы и GPIB. Исправный MF2400B остаётся ценным прибором для RF/СВЧ-лаборатории.
