Купить Anritsu MF2400B — СВЧ-частотомер до 20 ГГц в наличии в городе Москва.

Бесплатная доставка.

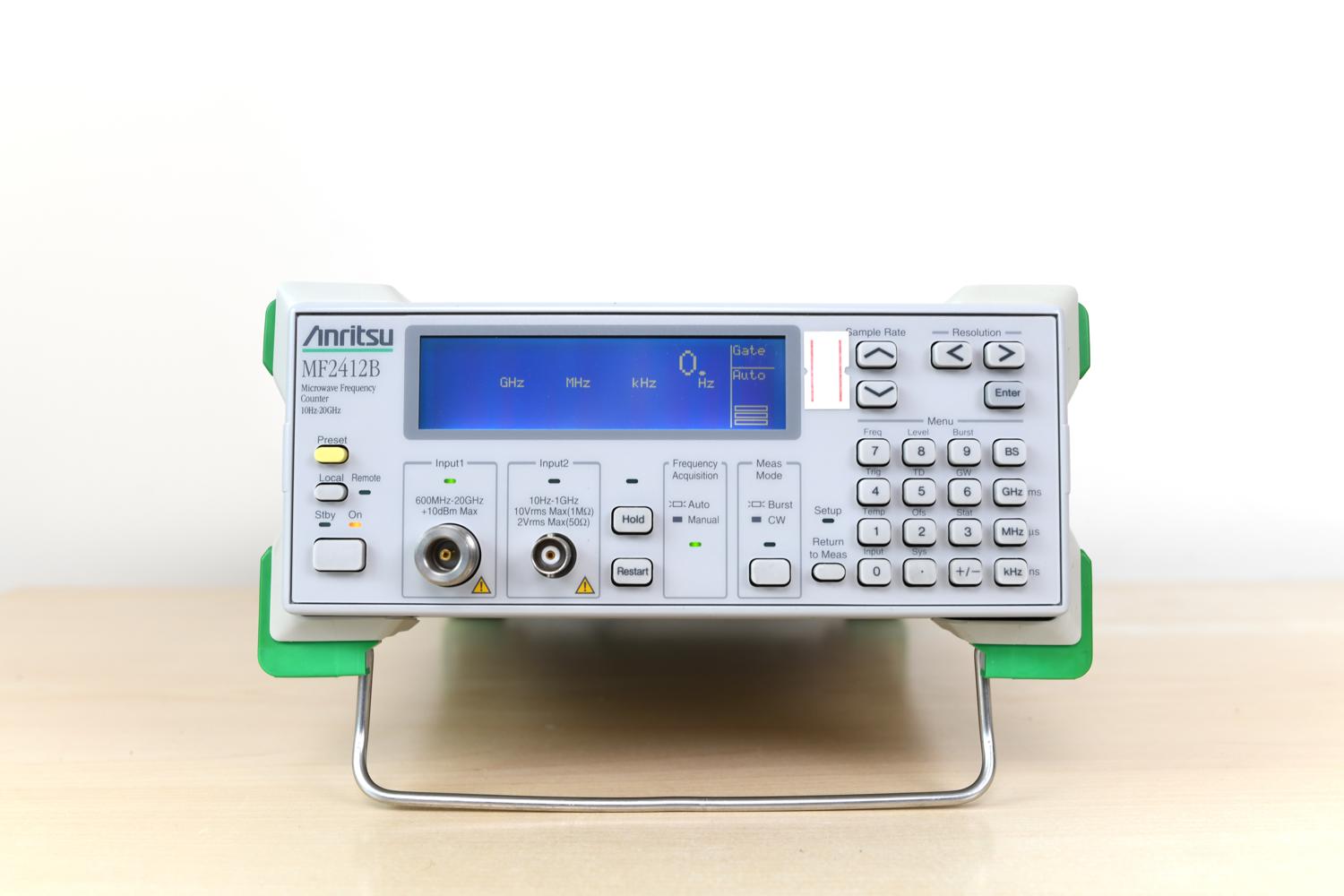

Anritsu MF2412B — профессиональный микроволновый частотомер для измерения частоты непрерывных и импульсных RF/СВЧ-сигналов.

Прибор предназначен для радиоинженерных лабораторий, сервисных центров, производственных стендов, настройки генераторов сигналов, синтезаторов частоты, VCO, PLL, гетеродинов, радиопередатчиков, СВЧ-модулей и импульсных RF-устройств.

Главная особенность серии MF2412B — прямое измерение микроволновой частоты без внешнего смесителя, а также возможность измерять несущую и длительность импульса у burst-сигналов. Это делает прибор полезным не только для классической проверки CW-генераторов, но и для оценки пакетных и импульсно-модулированных радиосигналов.

Основные характеристики

Два измерительных входа

У прибора MF2412B есть два основных входа: Input 1 для СВЧ-частот и Input 2 для низких и средних частот.

Input 1

Input 1 предназначен для диапазона от 600 МГц до верхней частоты конкретной модели. Именно этот вход используется для измерения генераторов, синтезаторов, гетеродинов, СВЧ-модулей и радиопередатчиков.

Типовые области применения Input 1:

• генераторы сигналов до 20/27/40 ГГц;
• VCO и PLL;
• выходы умножителей частоты;
• СВЧ-гетеродины;
• радиорелейные модули;
• смесители и конвертеры;
• импульсные RF-сигналы;
• передатчики и синтезаторы.

Входное сопротивление — 50 Ом. При работе с неизвестным источником сигнала желательно всегда начинать измерение через внешний аттенюатор 10–20 дБ.

Input 2

Input 2 закрывает низкочастотные и среднечастотные измерения. Он работает:

• от 10 Гц до 10 МГц в режиме 1 МОм;
• от 10 МГц до 1 ГГц в режиме 50 Ом.

Этот вход полезен для измерения:

• опорных генераторов 10 МГц;
• тактовых сигналов;
• выходов делителей частоты;
• низкочастотных PLL-сигналов;
• генераторов 1–100 МГц;
• цифровых и аналоговых источников частоты;
• управляющих и тестовых сигналов.

Таким образом, MF2400B — это не только СВЧ-частотомер, но и универсальный частотомер для лабораторной работы от низких частот до десятков гигагерц.
