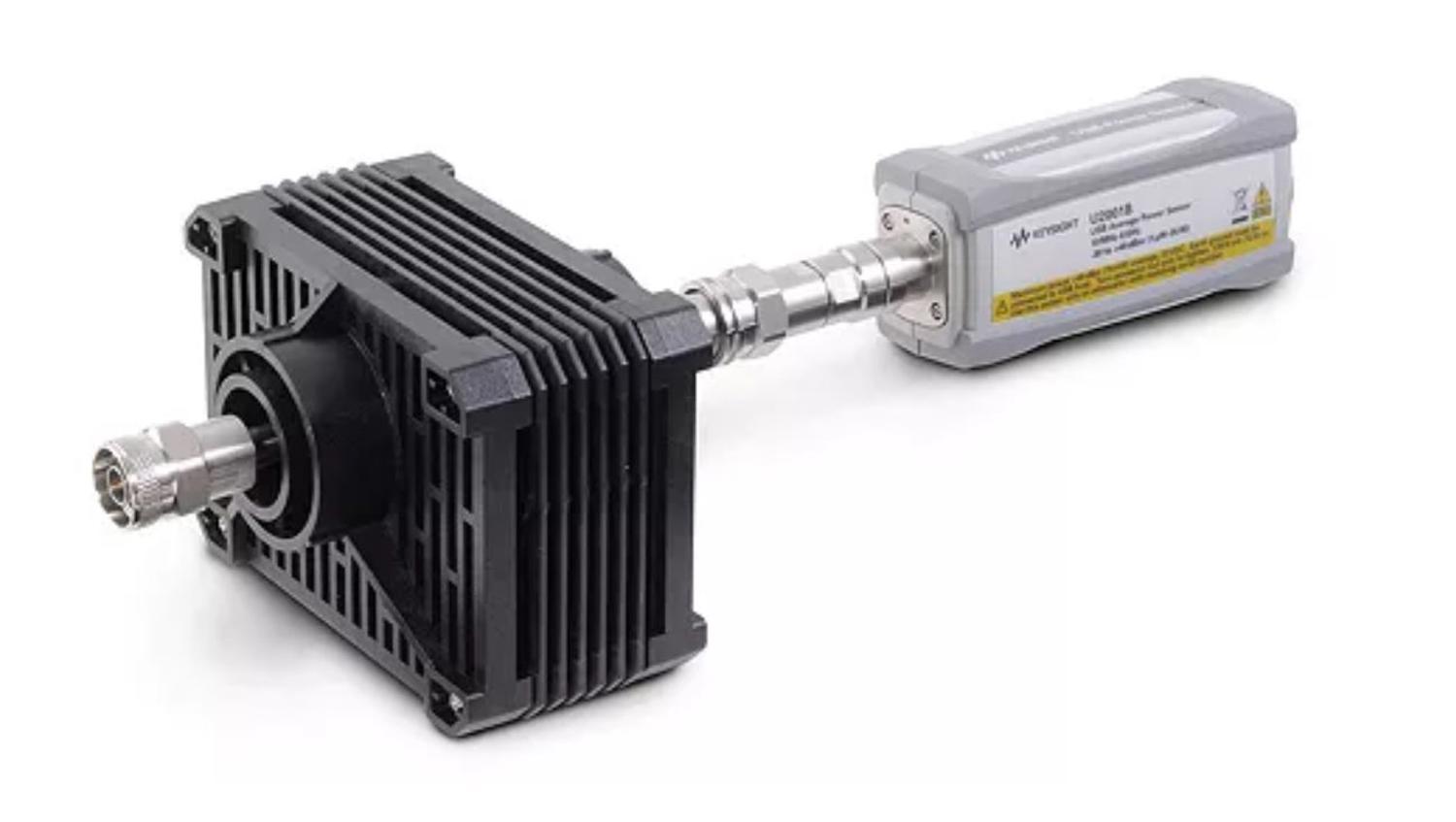

Keysight U2000B — USB-датчик мощности до 18 ГГц и +44 dBm

Keysight U2000B — USB-датчик средней RF/СВЧ-мощности из серии Keysight U2000 USB Power Sensors. Он предназначен для измерения мощности непрерывных, модулированных и пакетных радиочастотных сигналов без отдельного настольного измерителя мощности. Вся измерительная электроника, обработка, калибровочные данные и интерфейс управления встроены непосредственно в датчик.

Модель U2000B особенно интересна тем, что сочетает частотный диапазон 10 МГц–18 ГГц с расширенным диапазоном мощности –30…+44 dBm. Это делает её удобной для измерения усилителей, передатчиков, генераторов сигналов, выходов направленных ответвителей, аттенюаторов, радиомодулей и измерительных трактов, где обычные маломощные датчики до +20 dBm требуют обязательного внешнего аттенюатора.

В отличие от классической схемы “датчик мощности + настольный power meter”, U2000B подключается напрямую к ПК, ноутбуку, некоторым приборам Keysight или тестовому контроллеру через USB. Это экономит место на столе и в стойке, упрощает автоматизацию и снижает стоимость измерительной системы.

Основные характеристики Keysight U2000B

Параметр	Значение
Тип прибора	USB-датчик средней RF/СВЧ-мощности
Серия	Keysight U2000 USB Power Sensors
Модель	U2000B
Частотный диапазон	10 МГц – 18 ГГц
Диапазон мощности	–30…+44 dBm
Максимальная мощность	до +44 dBm, около 25 Вт
Тип измерения	true-average power
Подключение	USB
Разъём RF-входа	Type-N male, 50 Ом
Скорость измерений	до 250 измерений/с
Внутреннее обнуление	есть
Внешнее обнуление	поддерживается
Триггер	internal / external
Trace display	есть
SCPI	поддерживается
Работа без отдельного power meter	да
ПО	Keysight BenchVue / Power Meter Sensor Control and Analysis App
Типовые задачи	измерение мощности генераторов, усилителей, передатчиков, ALC, выходных трактов

Место U2000B в серии Keysight U2000

Серия U2000 включает несколько USB-датчиков с разными частотными и мощностными диапазонами. Внутри линейки важно различать модели с высокой чувствительностью и модели повышенной мощности.

Модель	Частотный диапазон	Диапазон мощности	Разъём	Назначение
U2001A	10 МГц – 6 ГГц	–60…+20 dBm	N-type	чувствительный датчик до 6 ГГц
U2000A	10 МГц – 18 ГГц	–60…+20 dBm	N-type	универсальный чувствительный датчик до 18 ГГц
U2002A	50 МГц – 24 ГГц	–60…+20 dBm	3,5 мм	чувствительный СВЧ-датчик до 24 ГГц
U2004A	9 кГц – 6 ГГц	–60…+20 dBm	N-type	низкая нижняя частота, до 9 кГц
U2001B	10 МГц – 6 ГГц	–30…+44 dBm	N-type	высокомощный вариант до 6 ГГц
U2000B	10 МГц – 18 ГГц	–30…+44 dBm	N-type	высокомощный вариант до 18 ГГц
U2001H	10 МГц – 6 ГГц	–50…+30 dBm	N-type	средний уровень мощности
U2000H	10 МГц – 18 ГГц	–50…+30 dBm	N-type	компромисс чувствительности и мощности
U2002H	50 МГц – 24 ГГц	–50…+30 dBm	3,5 мм	СВЧ-вариант до 24 ГГц

U2000B — это не самый чувствительный датчик серии, но один из наиболее удобных для высокомощных измерений. Если нужно измерять слабые сигналы уровня –50…–60 dBm, лучше U2000A или U2002A. Если нужно измерять уровни до десятков ватт без внешнего аттенюатора, U2000B значительно практичнее.

Для чего нужен U2000B

U2000B применяется там, где нужно быстро и достаточно точно измерить среднюю RF-мощность в тракте 50 Ом.

Типовые задачи:

• проверка выходного уровня генератора сигналов;
• измерение мощности усилителя;
• проверка передатчика;
• калибровка уровня в автоматизированном стенде;
• контроль мощности после аттенюатора;
• измерение уровня LO для смесителя;
• настройка ALC;
• измерение мощности на выходе направленного ответвителя;
• проверка радиомодуля;
• контроль мощности в сервисе;
• регистрация мощности во времени;
• измерение burst-сигналов с использованием trigger/trace.

Для лаборатории, где разрабатываются генераторы сигналов, усилители, RF-аттенюаторы и выходные тракты приборов, U2000B является очень полезным датчиком. Он позволяет быстро проверить реальную мощность без отдельного ваттметра и без сложной настройки анализатора спектра.

Почему USB-датчик удобнее классического power meter

Классическая измерительная система состоит из датчика мощности и отдельного измерителя мощности. Такая схема надёжна, но занимает место, требует дополнительных кабелей и стоит дороже.

U2000B работает иначе: датчик содержит собственную измерительную электронику и подключается напрямую по USB. Это даёт несколько преимуществ:

• не нужен отдельный power meter;
• меньше места на столе;
• проще установка в стойку;
• питание и данные идут по одному кабелю;
• легко подключить несколько датчиков к одному ПК;
• удобно использовать в автоматизации;
• можно управлять через SCPI;
• удобно для полевых измерений с ноутбуком;
• можно использовать ПО BenchVue.

Такой подход особенно удобен в производственных стендах, где нужно измерять много каналов. Вместо нескольких настольных power meters можно использовать несколько USB-датчиков и один компьютер.

True-average измерение

U2000 Series относится к true-average датчикам мощности. Это важно для современных модулированных сигналов, потому что простые диодные датчики могут давать ошибку при выходе за область квадратичного закона.

В датчиках U2000 используется широкодиапазонная архитектура с несколькими измерительными путями, которая позволяет корректно измерять среднюю мощность не только CW-сигналов, но и сложных модулированных сигналов.

Практически это полезно при измерении:

• многотональных сигналов;
• CDMA/WCDMA;
• сигналов с высоким crest factor;
• цифровой модуляции;
• шумоподобных сигналов;
• широкополосных модулированных передатчиков;
• burst-сигналов.

Тем не менее нужно помнить: U2000B измеряет среднюю мощность, а не спектр. Он не покажет гармоники, spurious, ACPR или фазовый шум. Для этого нужен анализатор спектра или сигнал-анализатор.

Диапазон мощности –30…+44 dBm

Главная особенность U2000B — верхний предел +44 dBm, то есть примерно 25 Вт. Это намного выше, чем у стандартных датчиков U2000A/U2002A с верхним пределом +20 dBm.

Такой запас полезен при измерении:

• маломощных и средних усилителей;
• выходов передатчиков;
• мощных генераторов;
• трактов после драйверов;
• RF-модулей с выходной мощностью до нескольких ватт;
• испытательных стендов с большим уровнем сигнала.

Однако +44 dBm не означает, что можно бездумно подключать любой усилитель. Нужно учитывать:

• среднюю мощность;
• пиковую мощность;
• duty cycle;
• рассогласование;
• отражённую мощность;
• перегрев;
• допустимую мощность на конкретной частоте;
• состояние разъёма;
• переходные процессы при включении.

Если есть риск превышения уровня, лучше использовать внешний аттенюатор или направленный ответвитель.

Разъём Type-N

U2000B оснащён разъёмом Type-N male. Это практичный выбор для диапазона до 18 ГГц и повышенной мощности. N-разъём механически прочнее, чем SMA/3,5 мм, лучше переносит сервисную эксплуатацию и удобен при работе с коаксиальными трактами средней мощности.

Но с ним всё равно нужно обращаться аккуратно:

• не подключать повреждённые ответные разъёмы;
• не допускать перекоса;
• использовать правильный момент затяжки;
• не нагружать датчик тяжёлым кабелем;
• использовать короткий переходник-защиту при частом подключении;
• следить за чистотой контактов;
• не превышать мощность.

Повреждение RF-разъёма датчика приводит к росту КСВН, нестабильным показаниям и ухудшению точности, особенно на верхней части диапазона.

Внутреннее обнуление

Одно из важных преимуществ серии U2000 — internal zeroing. В обычных датчиках мощности для обнуления часто нужно отключать сигнал или физически отсоединять датчик от DUT. В U2000 встроенные переключатели позволяют изолировать измерительный тракт внутри датчика и выполнить zero без отключения от устройства.

Преимущества:

• меньше времени на тест;
• меньше износ RF-разъёма;
• можно обнулять датчик в автоматизированном стенде;
• не нужно выключать DUT;
• лучше повторяемость измерений;
• удобнее длительный мониторинг.

Для производства это особенно важно: если каждое обнуление требует отключения датчика, время теста растёт, а разъёмы быстрее изнашиваются.

Internal trigger и trace display

U2000B поддерживает internal/external trigger и trace display. Internal trigger позволяет запускать измерение по огибающей burst-сигнала без внешнего триггерного сигнала. Trace display помогает увидеть огибающую и правильно установить trigger level и gate.

Это полезно при измерении:

• пакетных радиосигналов;
• GSM/TDMA burst;
• импульсных передатчиков;
• RF-сигналов с включением/выключением;
• ALC-переходных процессов;
• мощности в заданном временном окне.

Trace display не превращает U2000B в полноценный peak power analyzer или осциллограф мощности, но для установки gate и анализа средней мощности burst-сигналов это очень полезная функция.

Скорость измерений до 250 отсчётов/с

U2000B поддерживает скорость измерений до 250 readings/s. Это важно для автоматизированных производственных стендов и для ручной настройки, когда инженер хочет видеть изменение мощности почти в реальном времени.

Примеры:

• настройка усилителя;
• регулировка ALC;
• проверка аттенюатора;
• контроль уровня при перестройке частоты;
• быстрая проверка нескольких каналов;
• регистрация изменения мощности при прогреве;
• производственный pass/fail.

Нужно понимать, что максимальная скорость достигается при соответствующих настройках усреднения, формата данных и интерфейса. Если включить сильное усреднение или сложную обработку, скорость обновления будет ниже.

Калибровочные данные в EEPROM

Внутри датчика хранятся калибровочные коэффициенты, температурные поправки и данные линейности. Это устраняет ручной ввод calibration factor, который был типичен для старых датчиков мощности.

Преимущества:

• меньше ошибок оператора;
• быстрее настройка;
• проще автоматизация;
• датчик сам сообщает свои данные системе;
• удобнее работа с несколькими датчиками;
• проще перенос между ПК и приборами.

Для инженерной лаборатории это означает, что можно подключить датчик и сразу работать, не вводя вручную таблицы поправок по частоте. Но для точных измерений всё равно нужно указывать частоту сигнала, чтобы применялась правильная частотная коррекция.

Применение с ПК и BenchVue

U2000B можно использовать с ПК через Keysight BenchVue или специализированное приложение Power Meter/Sensor Control and Analysis. Это удобно для визуального контроля, записи данных и работы без программирования.

Возможности зависят от версии ПО, но обычно доступны:

• отображение мощности;
• выбор единиц;
• logging;
• графики;
• настройка trigger/gate;
• математические операции;
• сохранение результатов;
• управление несколькими датчиками.

Для инженера это удобно: можно подключить U2000B к ноутбуку и сразу получить рабочий измеритель мощности без отдельного прибора.

SCPI и автоматизация

U2000B поддерживает SCPI-команды. Это позволяет легко интегрировать датчик в Python, C#, LabVIEW, MATLAB, TestStand или другую автоматизированную среду.

Типовые операции:

• подключить датчик;
• выполнить zero;
• задать частоту;
• выбрать единицы dBm/W;
• настроить averaging;
• включить trigger;
• считать мощность;
• выполнить pass/fail;
• записать результат в отчёт.

Для производственных стендов USB-датчики удобны тем, что можно подключить несколько каналов и опрашивать их с одного компьютера. При необходимости можно использовать networked USB hub, чтобы вынести датчики дальше от управляющего ПК.

Работа с приборами Keysight

U2000 Series может работать не только с ПК, но и с некоторыми приборами Keysight, которые поддерживают USB-датчики мощности. Это позволяет превратить генератор сигналов, FieldFox, анализатор или другой совместимый прибор в измеритель мощности.

Практические применения:

• source power calibration на анализаторе цепей;
• контроль уровня генератора;
• измерение мощности в полевых условиях;
• использование FieldFox как отображающего устройства;
• компактная измерительная система без отдельного power meter.

Для RF-лаборатории это удобно: один датчик можно использовать как самостоятельный USB-power meter, как датчик для ПК и как аксессуар для совместимых приборов.

U2000B против U2000A

U2000A и U2000B имеют одинаковый частотный диапазон 10 МГц–18 ГГц, но отличаются диапазоном мощности.

Параметр	U2000A	U2000B
Частотный диапазон	10 МГц – 18 ГГц	10 МГц – 18 ГГц
Диапазон мощности	–60…+20 dBm	–30…+44 dBm
Основной плюс	высокая чувствительность	высокая допустимая мощность
Типовое применение	слабые и средние сигналы	усилители, передатчики, высокий уровень
Нужен внешний аттенюатор для +30…+40 dBm	да	обычно нет
Измерение –50 dBm	да	нет

Если вы работаете с генераторами, маломощными источниками и сигналами ниже –30 dBm, лучше U2000A. Если часто измеряете мощность усилителей и передатчиков до десятков ватт, лучше U2000B.

U2000B против U2000H

U2000H — компромиссный вариант с диапазоном –50…+30 dBm. Он чувствительнее U2000B на малых уровнях, но не держит такую высокую мощность.

Параметр	U2000H	U2000B
Частотный диапазон	10 МГц – 18 ГГц	10 МГц – 18 ГГц
Диапазон мощности	–50…+30 dBm	–30…+44 dBm
Основной плюс	универсальность	высокая мощность
Верхний уровень	1 Вт	около 25 Вт
Нижний уровень	–50 dBm	–30 dBm

Если нужен один универсальный датчик для лаборатории, U2000H может быть удобнее. Если основная задача — измерение повышенной мощности, U2000B предпочтительнее.

U2000B против U2002H/U2002A

U2002A/H работают до 24 ГГц и используют разъём 3,5 мм. Они лучше подходят для СВЧ-задач выше 18 ГГц, но требуют более аккуратного обращения и обычно не рассчитаны на такую высокую мощность, как U2000B.

Параметр	U2000B	U2002H
Частота	10 МГц – 18 ГГц	50 МГц – 24 ГГц
Мощность	–30…+44 dBm	–50…+30 dBm
Разъём	N-type	3,5 мм
Лучше для	высокой мощности до 18 ГГц	СВЧ до 24 ГГц

Если нужен диапазон 18–24 ГГц, выбирайте U2002A/H. Если нужна мощность до +44 dBm и достаточно 18 ГГц, U2000B логичнее.

Сравнение с классическим power meter

U2000B не требует отдельного блока измерителя, что сильно упрощает систему. Но классический power meter с датчиком всё ещё имеет преимущества в некоторых задачах.

Параметр	U2000B	Классический power meter + sensor
Отдельный измеритель	не нужен	нужен
Портативность	высокая	ниже
Работа с ПК	напрямую USB	через прибор
Несколько каналов	легко через USB hub	нужен многоканальный прибор
Автономная работа без ПК	ограничена	удобнее
Передняя панель	нет	есть
Скорость и интеграция	хорошо	зависит от модели
Ремонтопригодность	датчик = вся система	датчик и блок отдельно

Для современного стенда и компактной лаборатории USB-датчик часто удобнее. Для автономной работы на столе, где нужен дисплей и кнопки без ПК, классический power meter может быть удобнее.

Сравнение с USB peak power sensors

U2000B — датчик средней мощности. Он хорошо измеряет average power, но не является полноценным peak power sensor для быстрых импульсов.

Для задач с короткими импульсами, radar, LTE/5G transient, crest factor, peak-to-average ratio и быстрым профилем мощности лучше выбирать специализированные peak/average USB power sensors, например семейства Keysight U2020 X-Series или более современные решения.

U2000B подходит для:

• CW;
• средней мощности модулированных сигналов;
• burst average;
• gate-based average;
• мощных сигналов до +44 dBm.

Он хуже подходит для:

• точного peak power;
• наносекундных импульсов;
• детального анализа огибающей;
• современных широкополосных импульсных сигналов;
• peak-to-average ratio с высокой скоростью.

Применение в RF-лаборатории

U2000B хорошо подходит для следующих задач:

• проверка выходной мощности генератора сигналов;
• проверка мощности усилителя;
• контроль мощности после аттенюатора;
• измерение мощности передатчика через ответвитель;
• проверка выходной мощности RF-модуля;
• настройка ALC;
• измерение LO power;
• контроль мощности на смесителе;
• проверка потерь кабеля;
• калибровка уровня в стенде;
• регистрация мощности при прогреве.

Для разработки генератора сигналов U2000B особенно полезен при проверке выходного тракта: ALC, аттенюатора, усилителя мощности, опционного high-power path и потерь на частоте.

Измерение мощности усилителей

U2000B допускает высокий уровень мощности, но при измерении усилителей всё равно нужно соблюдать осторожность.

Рекомендации:

• Проверьте ожидаемую мощность перед подключением.
• Учитывайте worst-case уровень при насыщении.
• Не забывайте про пиковую мощность модулированного сигнала.
• Используйте внешний аттенюатор при неопределённости.
• Следите за нагревом датчика.
• Не допускайте рассогласованной нагрузки усилителя.
• Не превышайте допустимую мощность на конкретной частоте.
• Используйте направленный ответвитель для мощных передатчиков.
• Вводите поправку на аттенюатор/ответвитель.
• Проверяйте разъёмы перед измерением.

Для усилителей выше 25 Вт U2000B нужно использовать только через аттенюатор или ответвитель.

Измерение генераторов сигналов

При проверке генераторов сигналов U2000B удобен для уровней от –30 dBm до +44 dBm. Если нужно проверять низкие уровни –60…–100 dBm, U2000B не подходит напрямую. В этом случае используют анализатор спектра, чувствительный датчик типа U2000A или измерительную схему с усилителем/другими методами.

Для генераторов удобно проверять:

• максимальный уровень;
• точность ALC;
• плоскостность по частоте;
• уровень после аттенюатора;
• стабильность при прогреве;
• переходный процесс при RF ON;
• уровень при разных диапазонах.

Для вашего проекта RF-генератора U2000B больше подходит для проверки верхней части диапазона мощности, а не для точной проверки низких уровней.

На что обратить внимание при покупке б/у U2000B

Проверка частотного диапазона

Желательно проверить датчик на нескольких частотах:

• 10 МГц;
• 50 МГц;
• 100 МГц;
• 1 ГГц;
• 2,4 ГГц;
• 6 ГГц;
• 10 ГГц;
• 18 ГГц.

Для проверки нужен генератор с известным уровнем или сравнение с калиброванным датчиком.

Проверка мощности

Проверьте несколько уровней:

• –20 dBm;
• 0 dBm;
• +10 dBm;
• +20 dBm;
• +30 dBm;
• выше +30 dBm только при уверенности в источнике и безопасной схеме.

На высоких уровнях особенно важно не перегреть датчик и не превысить допустимую мощность.

Проверка разъёма

Осмотрите Type-N:

• центральный контакт;
• резьбу;
• следы перегрева;
• следы механического повреждения;
• люфт;
• загрязнение;
• следы неправильного подключения.

Плохой разъём может давать нестабильность, высокий SWR и ошибку измерения.

Проверка USB и распознавания

Проверьте:

• распознавание в Keysight IO Libraries;
• работу в BenchVue;
• ответ на SCPI;
• серийный номер;
• модель;
• self-test, если доступен;
• стабильность соединения при движении кабеля.

Проверка внутреннего zero

Выполните internal zero несколько раз. Показания должны быть стабильными и не должны давать ошибок.

Проверка калибровки

Для точной работы желательно наличие актуального calibration certificate. Если сертификата нет, датчик можно использовать для ориентировочных и сервисных измерений, но для метрологии и калибровки уровня лучше отправить его на поверку/калибровку.

Проверка перегрузки

Датчики мощности часто повреждаются от чрезмерной RF-мощности. Признаки возможного повреждения:

• заметная ошибка на всех уровнях;
• нестабильные показания;
• ошибка сильнее на верхней частоте;
• высокий SWR;
• плохая повторяемость после переподключения;
• проблема с internal zero;
• механические следы перегрева.

Типичные ошибки при использовании

Распространённые ошибки:

• подключение неизвестного усилителя напрямую;
• забыли указать частоту;
• не учли потери кабеля;
• не учли коэффициент ответвителя;
• измеряют пиковую мощность как среднюю;
• используют U2000B для сигналов ниже –30 dBm;
• не выполняют zero;
• работают с повреждённым N-разъёмом;
• не учитывают crest factor;
• сравнивают показания с анализатором спектра без учёта RBW/детектора;
• превышают допустимую мощность на входе.

Хорошая практика: перед подключением датчика к неизвестному тракту сначала измерить уровень через аттенюатор или направленный ответвитель.

Преимущества Keysight U2000B

К сильным сторонам U2000B относятся:

• частотный диапазон 10 МГц–18 ГГц;
• расширенная мощность до +44 dBm;
• USB-подключение без отдельного power meter;
• true-average измерение;
• internal zeroing;
• trigger и trace display;
• скорость до 250 измерений/с;
• SCPI-автоматизация;
• калибровочные данные в EEPROM;
• совместимость с BenchVue;
• компактность;
• удобство для стендов;
• прочный N-разъём;
• хорошая пригодность для измерения усилителей и передатчиков.

Недостатки

Ограничения U2000B:

• нижний предел только –30 dBm;
• нет автономного дисплея без ПК или совместимого прибора;
• не измеряет спектр, гармоники и spurious;
• не является peak power sensor;
• диапазон ограничен 18 ГГц;
• требуется аккуратность при высоких уровнях;
• датчик можно повредить перегрузкой;
• для точных измерений нужна актуальная калибровка;
• не подходит для очень слабых сигналов генераторов;
• USB-кабель и драйверы могут быть неудобны в старых системах.

Кому подходит U2000B

Keysight U2000B подходит:

• RF-инженерам;
• сервисным центрам;
• разработчикам усилителей;
• разработчикам генераторов сигналов;
• лабораториям с автоматизацией;
• производственным стендам;
• измерению передатчиков;
• проверке ALC;
• настройке выходных трактов;
• полевым измерениям с ноутбуком;
• тем, кому нужен датчик до +44 dBm без отдельного power meter.

Менее удачен он для измерения слабых сигналов ниже –30 dBm и для анализа быстрых импульсов, где нужен peak power sensor.

Итог

Keysight U2000B — практичный USB-датчик средней RF/СВЧ-мощности для диапазона 10 МГц–18 ГГц и уровней –30…+44 dBm. Его главное преимущество — возможность измерять повышенную мощность без отдельного измерителя мощности и часто без внешнего аттенюатора. Это делает его удобным для проверки усилителей, передатчиков, генераторов сигналов, ALC-трактов и производственных стендов.

В сравнении с U2000A модель U2000B менее чувствительна на малых уровнях, но значительно лучше подходит для высоких мощностей. В сравнении с U2000H она имеет меньшую чувствительность, но больший верхний предел. Поэтому U2000B лучше выбирать тогда, когда основная задача — мощные сигналы до 18 ГГц.

При покупке б/у экземпляра необходимо проверить разъём, USB-соединение, internal zero, показания на нескольких частотах и уровнях, наличие калибровки и отсутствие признаков перегрузки. Исправный U2000B — очень удобный датчик мощности для инженерной RF-лаборатории.
