Датчик мощности Keysight U2001B
Ключевые факты
- Номер в ГРСИ РФ: 57571-14
Описание
Купить по самой низкой стоимости USB-датчик мощности до 6 ГГц в наличии в городе Москва.

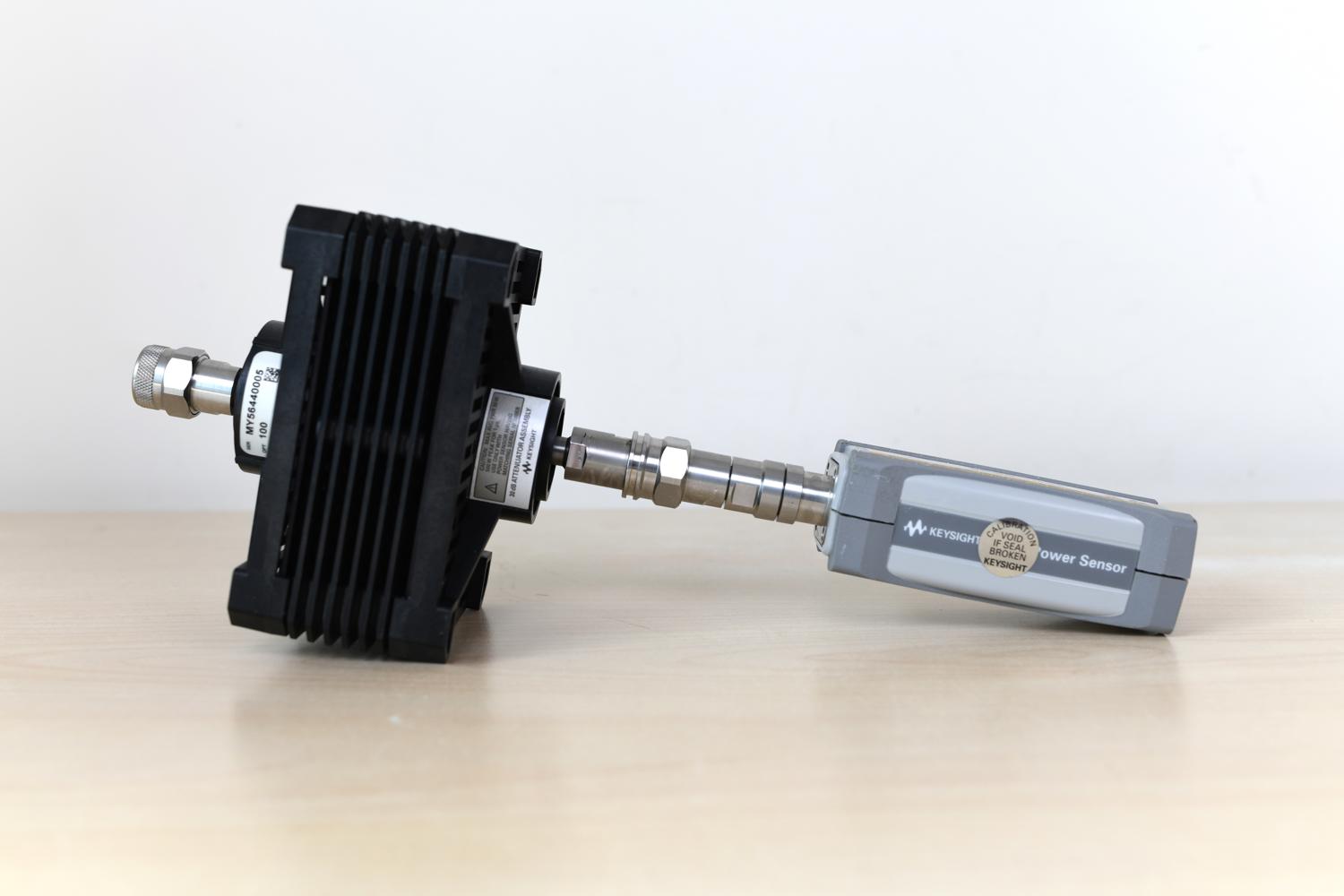

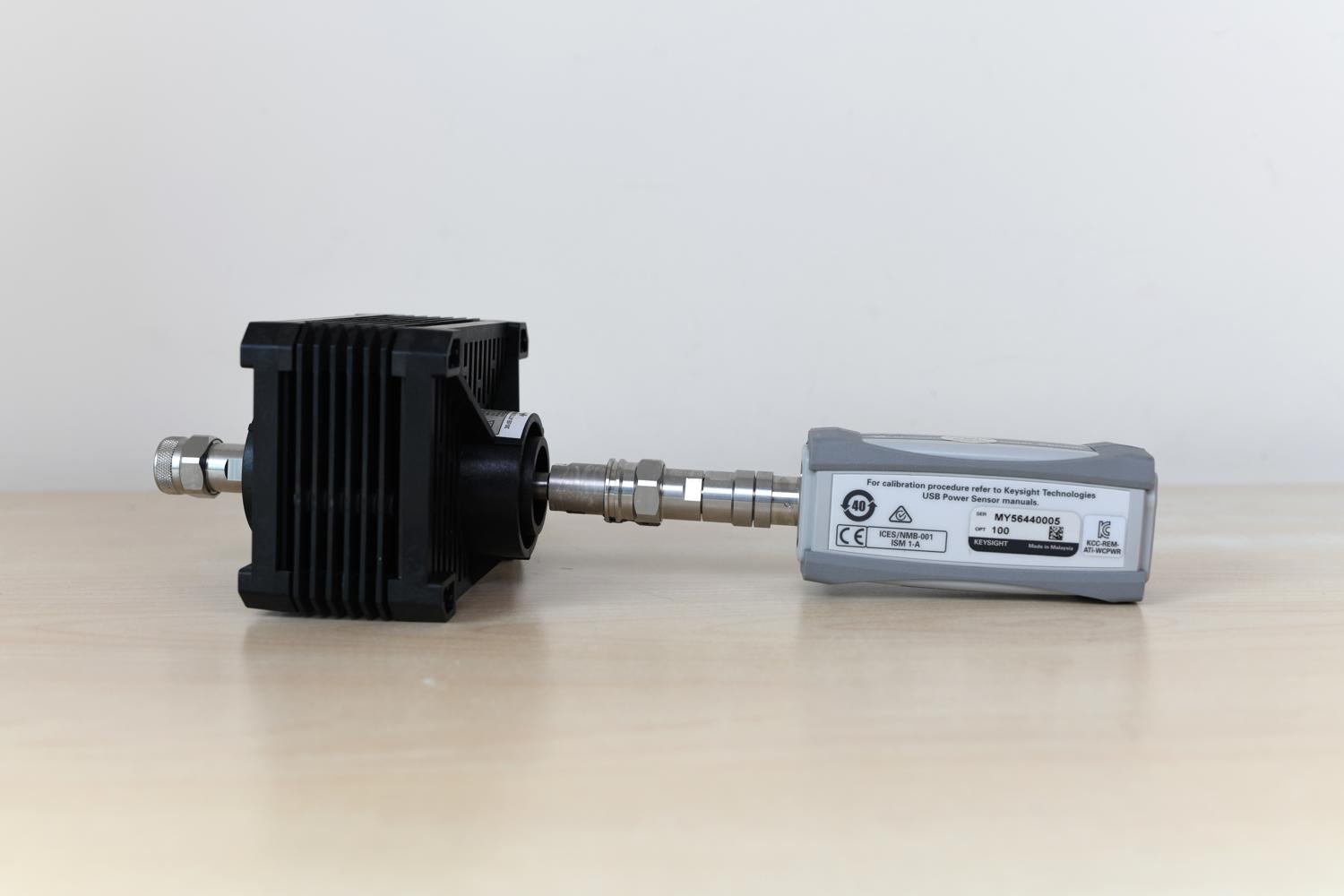

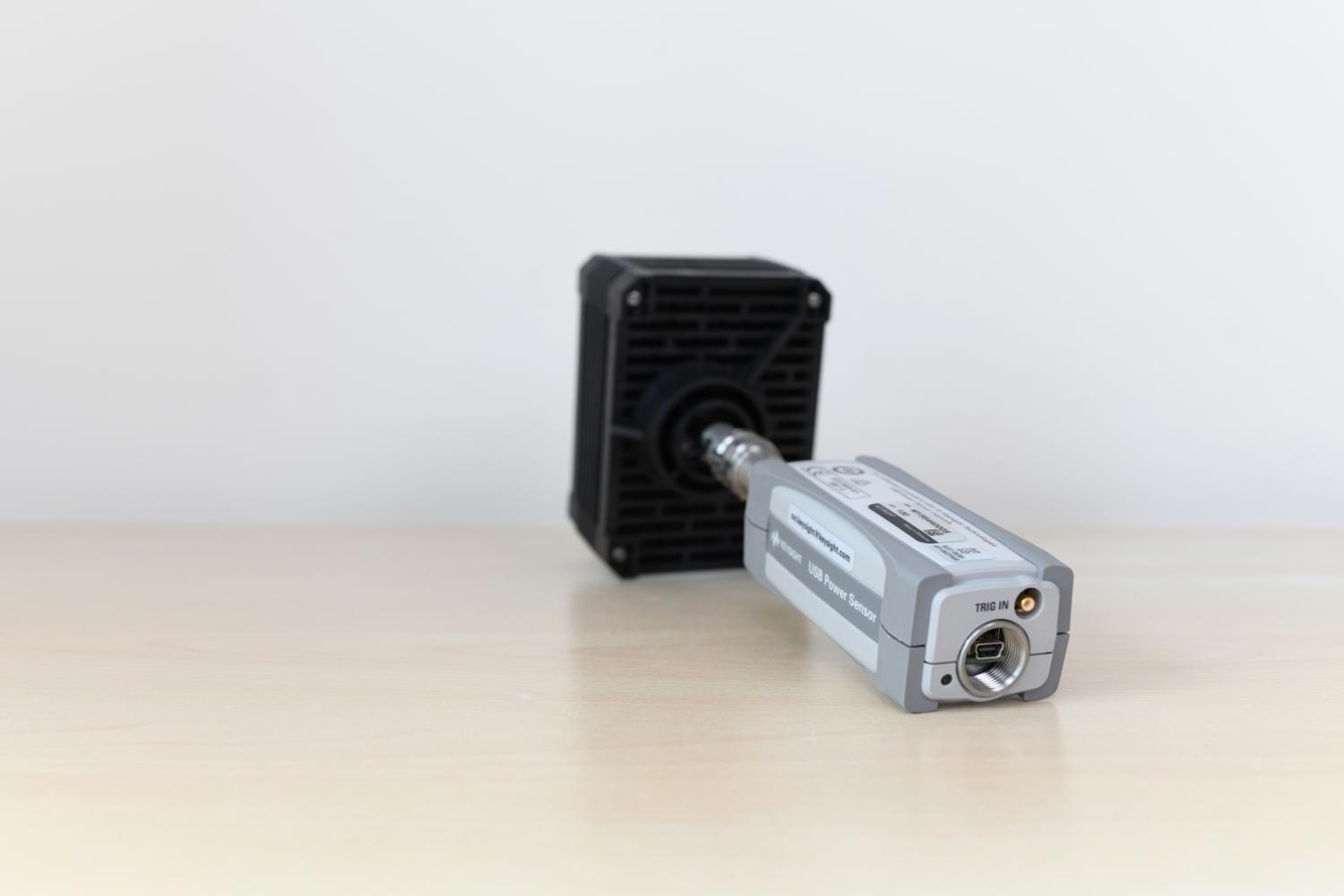

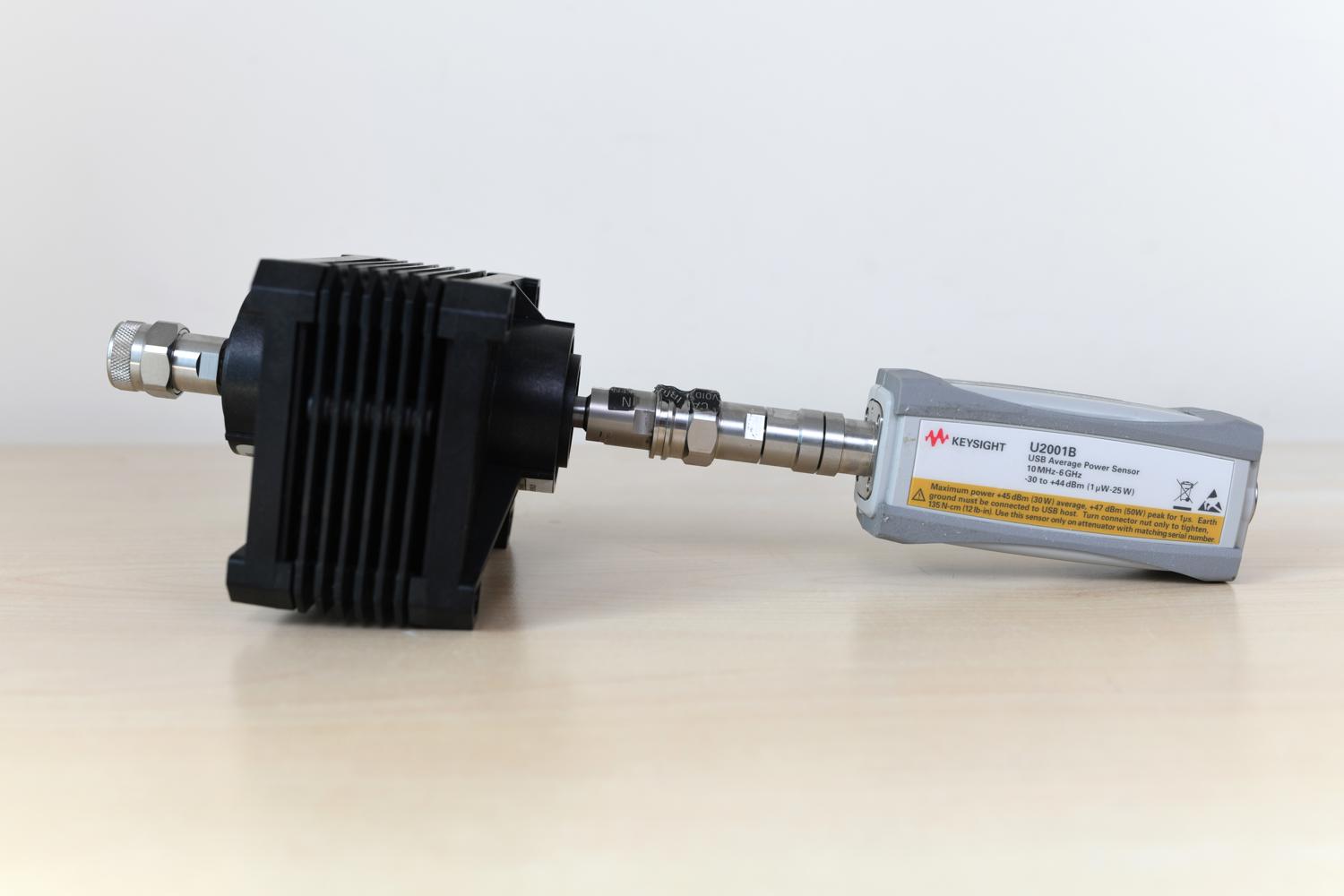

Keysight U2001B — USB-датчик мощности до 6 ГГц и +44 dBm
Keysight U2001B — USB-датчик средней RF/СВЧ-мощности из серии Keysight U2000 USB Power Sensors. Он предназначен для измерения мощности непрерывных, модулированных и пакетных радиочастотных сигналов без отдельного настольного измерителя мощности. Вся измерительная электроника, обработка, калибровочные данные и интерфейс управления встроены непосредственно в датчик.
Модель U2001B особенно интересна тем, что сочетает частотный диапазон 10 МГц–6 ГГц с расширенным диапазоном мощности –30…+44 dBm. Это делает её удобной для измерения усилителей, передатчиков, генераторов сигналов, выходов направленных ответвителей, аттенюаторов, радиомодулей и измерительных трактов, где обычные маломощные датчики до +20 dBm требуют обязательного внешнего аттенюатора.
В отличие от классической схемы “датчик мощности + настольный power meter”, U2000B подключается напрямую к ПК, ноутбуку, некоторым приборам Keysight или тестовому контроллеру через USB. Это экономит место на столе и в стойке, упрощает автоматизацию и снижает стоимость измерительной системы.
Основные характеристики Keysight U2000B
Параметр | Значение |
Тип прибора | USB-датчик средней RF/СВЧ-мощности |
Серия | Keysight U2000 USB Power Sensors |
Модель | U2001B |
Частотный диапазон | 10 МГц – 6 ГГц |
Диапазон мощности | –30…+44 dBm |
Максимальная мощность | до +44 dBm, около 25 Вт |
Тип измерения | true-average power |
Подключение | USB |

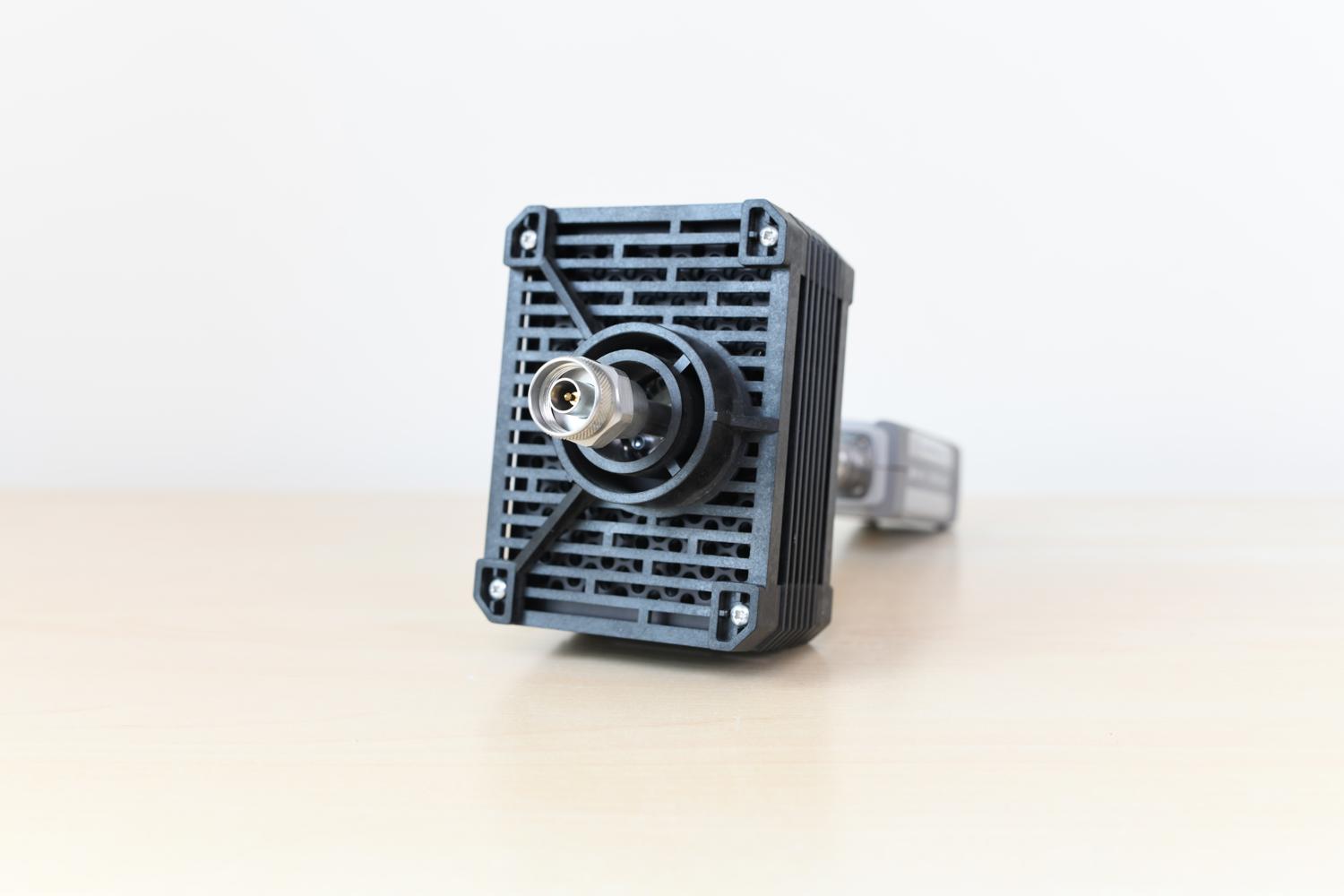

Разъём RF-входа | Type-N male, 50 Ом |
Скорость измерений | до 250 измерений/с |
Внутреннее обнуление | есть |
Внешнее обнуление | поддерживается |
Триггер | internal / external |
Trace display | есть |
SCPI | поддерживается |
Работа без отдельного power meter | да |
ПО | Keysight BenchVue / Power Meter Sensor Control and Analysis App |
Типовые задачи | измерение мощности генераторов, усилителей, передатчиков, ALC, выходных трактов |
Место U2001B в серии Keysight U2000
Серия U2000 включает несколько USB-датчиков с разными частотными и мощностными диапазонами. Внутри линейки важно различать модели с высокой чувствительностью и модели повышенной мощности.
Модель | Частотный диапазон | Диапазон мощности | Разъём | Назначение |
U2001A | 10 МГц – 6 ГГц | –60…+20 dBm | N-type | чувствительный датчик до 6 ГГц |
U2000A | 10 МГц – 18 ГГц | –60…+20 dBm | N-type | универсальный чувствительный датчик до 18 ГГц |
U2002A | 50 МГц – 24 ГГц | –60…+20 dBm | 3,5 мм | чувствительный СВЧ-датчик до 24 ГГц |
U2004A | 9 кГц – 6 ГГц | –60…+20 dBm | N-type | низкая нижняя частота, до 9 кГц |
U2001B | 10 МГц – 6 ГГц | –30…+44 dBm | N-type | высокомощный вариант до 6 ГГц |
U2000B | 10 МГц – 18 ГГц | –30…+44 dBm | N-type | высокомощный вариант до 18 ГГц |
U2001H | 10 МГц – 6 ГГц | –50…+30 dBm | N-type | средний уровень мощности |
U2000H | 10 МГц – 18 ГГц | –50…+30 dBm | N-type | компромисс чувствительности и мощности |
U2002H | 50 МГц – 24 ГГц | –50…+30 dBm | 3,5 мм | СВЧ-вариант до 24 ГГц |
U2001B — это не самый чувствительный датчик серии, но один из наиболее удобных для высокомощных измерений. Если нужно измерять слабые сигналы уровня –50…–60 dBm, лучше U2000A или U2002A. Если нужно измерять уровни до десятков ватт без внешнего аттенюатора, U2000B значительно практичнее.
Для чего нужен U2001B
U2001B применяется там, где нужно быстро и достаточно точно измерить среднюю RF-мощность в тракте 50 Ом.
