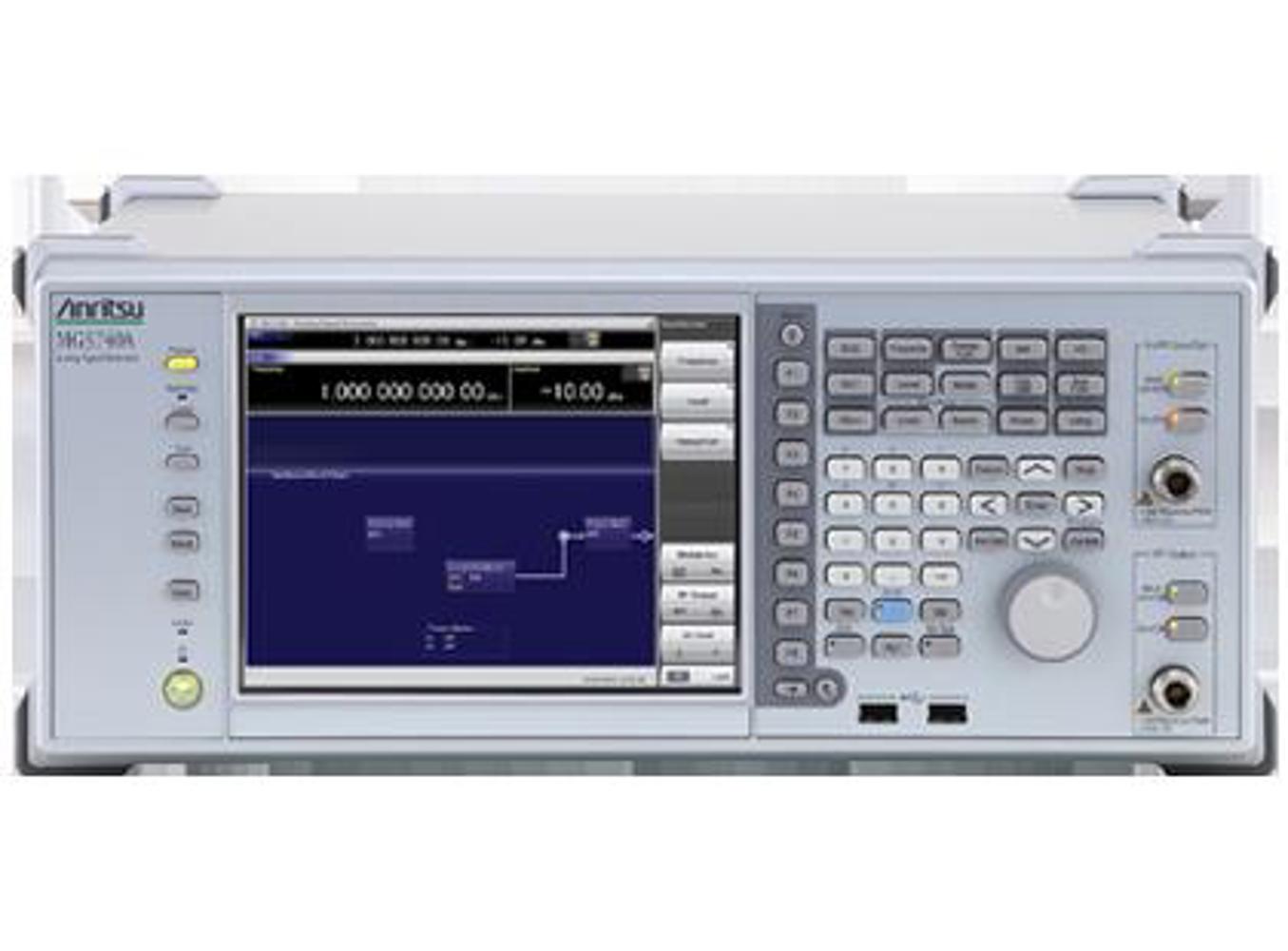

Генератор сигналов Anritsu MG3740A
Ключевые факты
- Диапазон частот: от 100 кГц до 2,7 /4/6 ГГц (в зависимости от конфигурации);
- Уровень выходного сигнала: от −140 дБм до +20 дБм;
- Фазовый шум (при 1 ГГц, отстройка 20 кГц): ≤−120 дБн/Гц;
- Номер в ГРСИ РФ: 55303-13
Генератор сигналов Anritsu MG3740A: точность и универсальность для современных задач
В мире телекоммуникаций и радиоэлектроники точность измерений и стабильность генерируемых сигналов — ключевые факторы успеха. Генератор сигналов Anritsu MG3740A представляет собой высокопроизводительное решение для разработки, тестирования и сертификации радиоэлектронного оборудования.
Основные характеристики
Прибор относится к классу векторных генераторов сигналов и обеспечивает:
- диапазон частот: от 100 кГц до 2,7 /4/6 ГГц (в зависимости от конфигурации);
- высокую спектральную чистоту сигнала;
- низкий уровень фазового шума;
- широкий диапазон регулировки выходной мощности;
- поддержку аналоговых видов модуляции.
Ключевые преимущества
1. Универсальность применения
MG3740A подходит для решения широкого спектра задач:
- тестирование радиоприёмных устройств;
- калибровка измерительного оборудования;
- разработка и отладка систем связи;
- моделирование реальных условий работы радиооборудования.
2. Высокая точность и стабильность
Генератор обеспечивает:
- точность установки частоты до ±1 ppm;
- стабильность частоты в пределах ±0,1 ppm/год;
- точность установки уровня сигнала до ±0,5 дБ.
3. Широкий набор модуляции
Поддерживаются:
- аналоговая модуляция (AM, FM, PM, Pulse);
- цифровая модуляция (QPSK, 8PSK, 16QAM, 64QAM и др.) опция MG3740A-020/120;
- пользовательские форматы модуляции через внешнее ПО опция MG3740A-020/120;.
4. Удобство эксплуатации
- интуитивно понятный интерфейс с цветным дисплеем;
- поддержка удалённого управления через LAN, USB, GPIB;
- совместимость с популярными программными пакетами для автоматизации тестов.
Технические параметры (основные)
- Диапазон частот: от 100 кГц до 2,7 /4/6 ГГц (в зависимости от конфигурации);
- Разрешение по частоте: 0,001 Гц;
- Уровень выходного сигнала: от −140 дБм до +20 дБм;
- Фазовый шум (при 1 ГГц, отстройка 20 кГц): ≤−120 дБн/Гц;
- Гармонические искажения: ≤−40 дБн;
- Время переключения частоты: <10 мс.
Области применения
- Телекоммуникации
Тестирование базовых станций, абонентского оборудования, спутниковых систем. - Военная и аэрокосмическая промышленность
Калибровка радиолокационных систем, проверка средств связи. - Научно‑исследовательская деятельность
Моделирование радиосигналов для экспериментов, разработка новых протоколов связи. - Производство электроники
Входной контроль компонентов, финальная проверка готовых изделий.
Программное обеспечение и интеграция
Генератор поддерживает:
- управление через SCPI‑команды;
- интеграцию с MATLAB, LabVIEW;
- создание пользовательских сценариев тестирования;
- экспорт результатов в стандартные форматы данных.
Почему стоит выбрать Anritsu MG3740A?
- Надёжность — прибор разработан с учётом требований промышленного применения.
- Масштабируемость — возможность апгрейда функционала через лицензионные ключи.
- Поддержка — обширная база документации и техническая поддержка производителя.
- Совместимость — работа в составе комплексных измерительных систем.
Таблица опций генератора сигналов Anritsu MG3740A
Категория | Опция | Описание / Назначение |
Частотные диапазоны | MG3740A‑001 | Базовый диапазон: 0,1–1000 МГц |
| MG3740A‑002 | Расширенный диапазон: 0,1–2000 МГц |
| MG3740A‑003 | Максимальный диапазон: 0,1–3000 МГц |
Модуляция | MG3740A‑AM | Аналоговая модуляция (AM, FM, PM, импульсная) |
| MG3740A‑DIG | Цифровая модуляция (QPSK, 8PSK, 16QAM, 64QAM и др.) |
| MG3740A‑USER | Пользовательские форматы модуляции через внешнее ПО |
Выходные параметры | MG3740A‑HP | Высоковольтный выход (расширенный диапазон мощности) |
| MG3740A‑LP | Низкошумящий выход (улучшенный фазовый шум) |
Интерфейсы управления | MG3740A‑GPIB | Интерфейс GPIB (IEEE‑488) для удалённого управления |
| MG3740A‑LAN | Ethernet‑интерфейс (LAN) с поддержкой LXI |
| MG3740A‑USB | Интерфейс USB для подключения к ПК |
Специальные функции | MG3740A‑FREQ | Повышенная точность установки частоты (±0,1 ppm) |
| MG3740A‑PULSE | Генерация импульсных сигналов с точной временной привязкой |
| MG3740A‑SWEEP | Режим свипирования частоты (линейный/логарифмический) |
Калибровка и точность | MG3740A‑CAL | Расширенная калибровка с сертификатом |
| MG3740A‑TEMP | Термостабилизированный опорный генератор |
Программное обеспечение | MG3740A‑SW1 | Базовое ПО для управления и создания сценариев |
| MG3740A‑SW2 | Расширенное ПО с поддержкой MATLAB/LabVIEW |
| MG3740A‑WAVE | Пакет для генерации сложных сигналов произвольной формы |
Механические опции | MG3740A‑RACK | Комплект для монтажа в 19″ стойку |
| MG3740A‑CARRY | Транспортная сумка для переноски |
Безопасность | MG3740A‑SEC | Расширенные функции защиты (парольное управление, логирование) |
Примечания:
- Некоторые опции могут быть предустановлены в базовой конфигурации.
- Совместимость опций зависит от выбранной модели и версии прошивки.
- Для активации ряда функций могут потребоваться лицензионные ключи.
Заключение
Anritsu MG3740A — это современный векторный генератор сигналов, сочетающий высокую точность, гибкость настройки и удобство использования. Прибор станет надёжным инструментом для инженеров и исследователей, работающих в области радиосвязи, телекоммуникаций и электронной техники.
Его функциональные возможности и надёжность делают его оптимальным выбором как для лабораторий, так и для производственных линий, где требуется стабильное генерирование сигналов с заданными параметрами.
