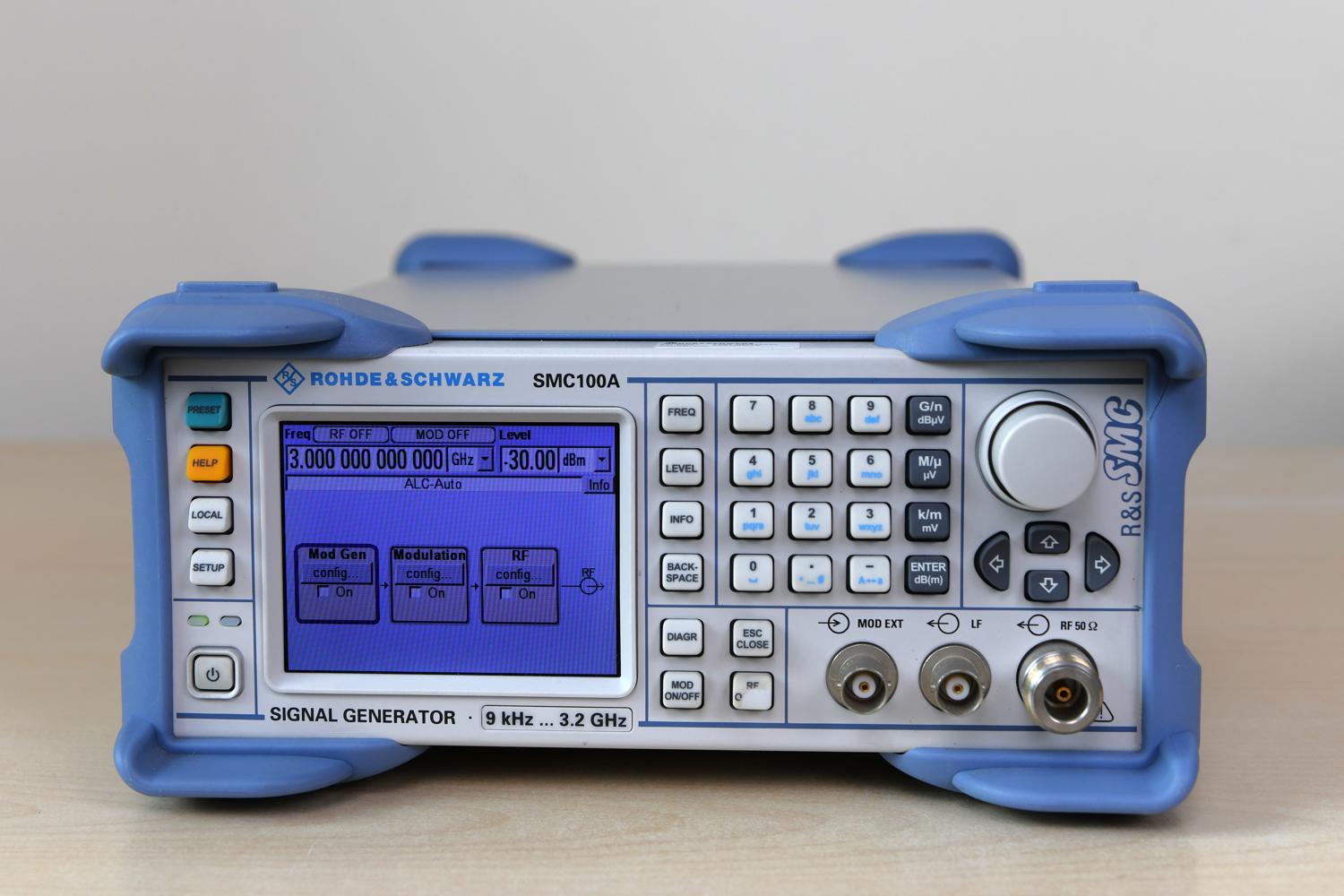

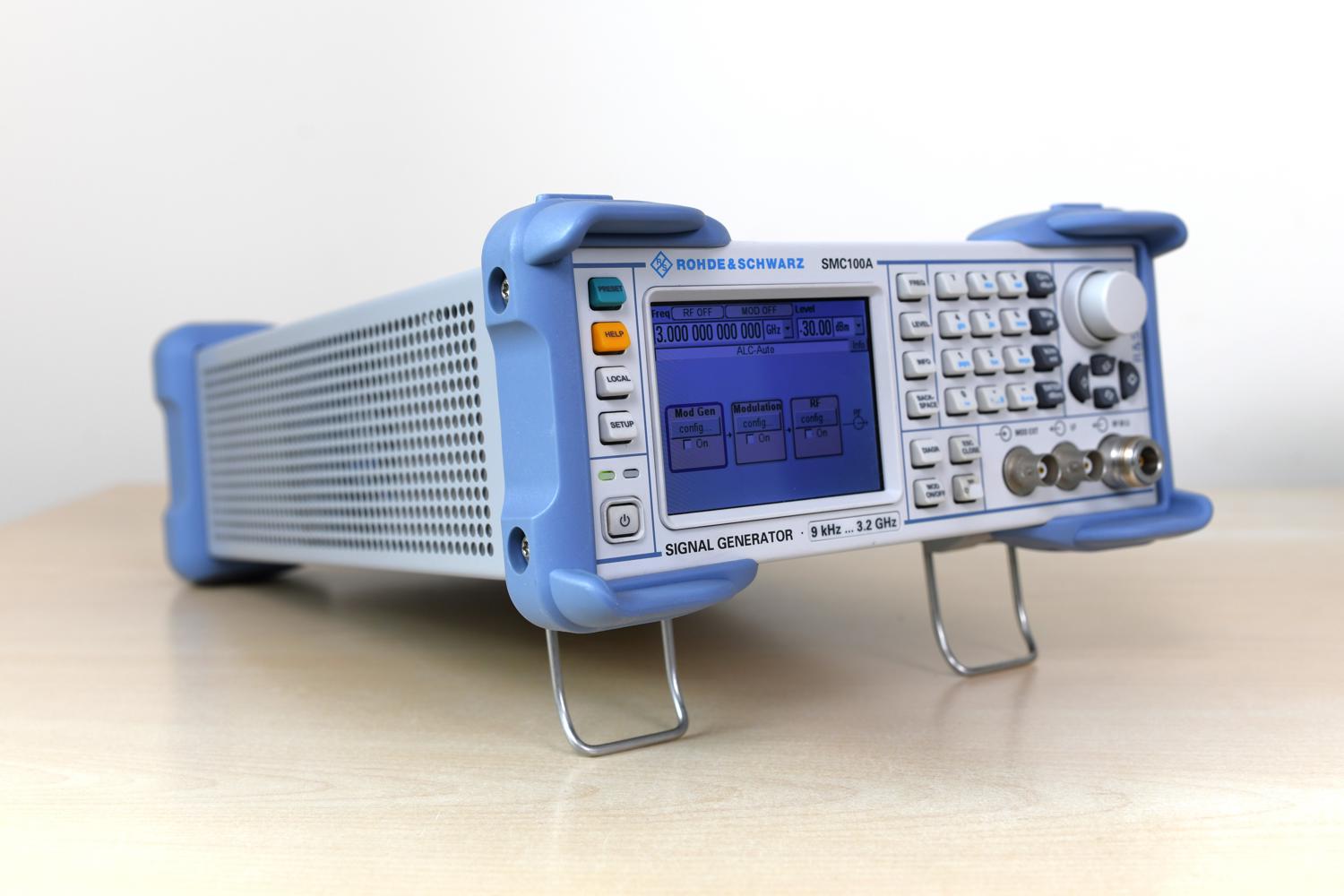

Генератор сигналов Rohde & Schwarz SMC100A от 9 кГц до 3,2 ГГц
Ключевые факты
- Диапазон частот: от 9 кГц до 3,2 ГГц
- Диапазон установки уровня:–120…+19 dBm
- Фазовый шум SSB: <–105 дБн (ном. –111 дБн) 1 ГГц отстройка от несущей = 20 кГц
- Погрешность уровня: менее 0,9 dB
- Номер в ГРСИ РФ: 40991-09
Описание
Rohde & Schwarz SMC100A — компактный аналоговый генератор сигналов для RF-лаборатории по самой низкой стоимости в наличии в городе Москва
Rohde & Schwarz SMC100A — компактный аналоговый генератор сигналов экономичного класса, предназначенный для сервисных, лабораторных, учебных и производственных задач. Несмотря на то что SMC100A относится к младшей линейке Rohde & Schwarz, он обладает рядом профессиональных особенностей: хорошей спектральной чистотой, точной установкой уровня, встроенными аналоговыми модуляциями, электронным аттенюатором, защитой выхода и дистанционным управлением.
SMC100A особенно интересен для инженеров, которым нужен не векторный генератор, а стабильный источник CW, AM, FM, фазовой и импульсной модуляции до 3,2 ГГц. Он подходит для проверки приемников, усилителей, смесителей, фильтров, радиомодулей, измерительных трактов, сервисных стендов и учебных лабораторий.
Основные характеристики Rohde & Schwarz SMC100A
Параметр | Значение |
Тип прибора | аналоговый генератор сигналов |
|
|
|
|
Разрешение установки частоты | 0,001 Гц |
Диапазон установки уровня | –120…+19 dBm |
Специфицированный диапазон уровня | –120…+13 dBm PEP |
Разрешение установки уровня | 0,01 dB |
Погрешность уровня | менее 0,9 dB |
Типовой максимальный уровень | более +17 dBm |
Фазовый шум, 1 ГГц, 20 кГц | тип. –111 dBc/Hz |
Широкополосный шум | тип. менее –146 dBc/Hz |
Негармонические составляющие до 1,6 ГГц | тип. менее –72 dBc |
Аналоговая модуляция | AM, FM, φM, Pulse |
Внешняя модуляция | AM/FM/φM EXT, PULSE EXT |
Импульсная модуляция | встроенная |
Подавление в паузе импульса | более 80 dB |
Типовое время фронта/спада импульса | менее 100 нс |
Опорный вход/выход | 10 МГц |
Высокостабильная опора | опция SMC-B1 |
Интерфейсы | GPIB, RS-232 |
Форм-фактор | 1/2 × 19”, 2U |
Особенности | электронный аттенюатор, защита выхода, встроенный selftest |
Назначение генератора
SMC100A создавался как универсальный недорогой RF-генератор для тех случаев, когда не требуется СВЧ-диапазон до десятков гигагерц и не нужна внутренняя I/Q-модуляция. Его сильная сторона — качественная реализация базовых функций.
Типовые задачи:
- проверка чувствительности приемников;
- измерение АРУ;
- проверка AM/FM-демодуляторов;

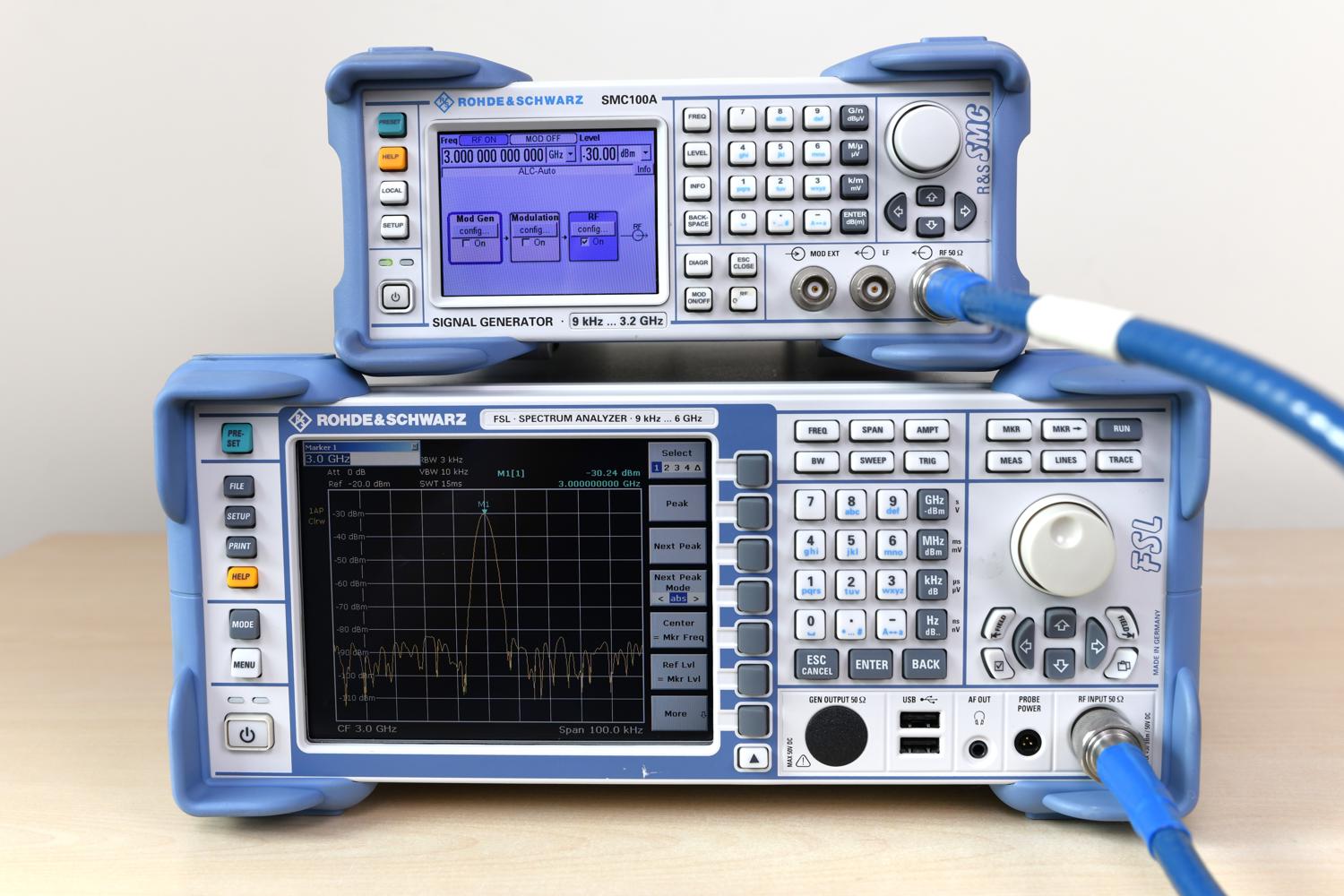

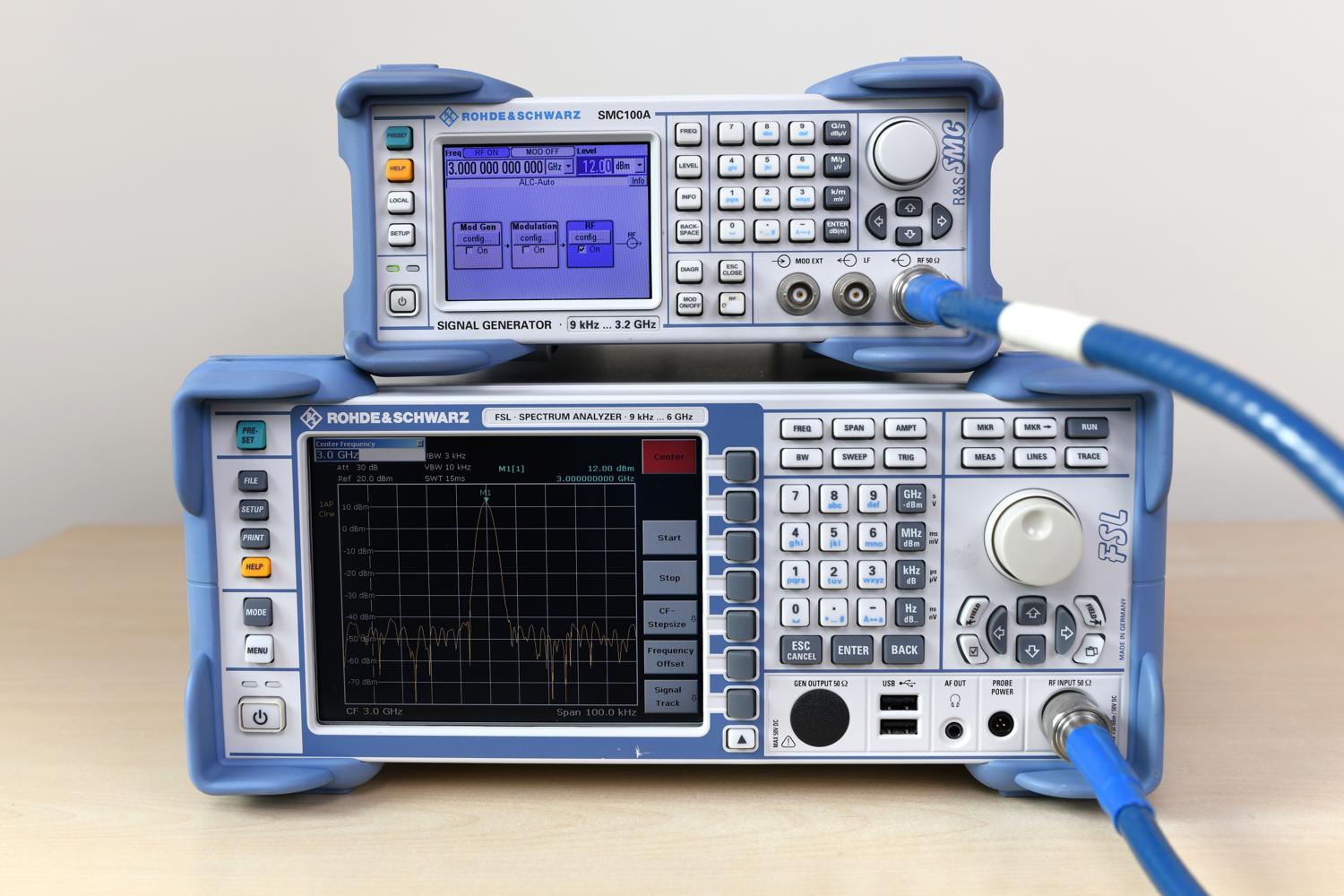

- настройка RF-фильтров совместно с анализатором спектра;
- подача несущей на смеситель;
- тестирование усилителей;
- проверка радиомодулей 433/868/915 МГц;
- работа с GNSS/ISM/2,4 ГГц трактами в пределах диапазона;
- сервисная диагностика радиостанций;
- учебные лабораторные работы;
- простые производственные тесты;
- проверка импульсных RF-трактов.
Для разработки современных широкополосных цифровых радиосистем SMC100A ограничен: у него нет внутреннего ARB и I/Q-генератора. Но как аналоговый источник сигнала он остается очень практичным.
Как работает тракт генератора
В основе прибора находится синтезатор частоты, синхронизированный от внутренней или внешней опоры 10 МГц. Частота задается цифровым управлением с высоким разрешением. Далее сигнал проходит через диапазонные цепи формирования RF, фильтрацию, модуляционные узлы, систему автоматической регулировки уровня, электронный аттенюатор и выходной усилитель.
Такой подход позволяет получить стабильный RF-сигнал с точной установкой частоты и уровня. Для младшего генератора экономичного класса важны две особенности:
- Электронный аттенюатор — нет износа механических реле при частом переключении уровня.
- Защита выхода — повышает живучесть прибора в сервисных и учебных условиях.
SMC100A не предназначен для предельно низкого фазового шума или максимальной мощности, но он хорошо выполняет роль компактного универсального источника.
Выходной уровень
Специфицированный диапазон уровня составляет –120…+13 dBm PEP. Установка уровня возможна до +19 dBm, но гарантированные характеристики нужно оценивать именно по специфицированному диапазону.
Для большинства лабораторных задач этого достаточно:
- –100…–120 dBm — проверка чувствительности приемников;
- –60…–30 dBm — тесты радиомодулей и трактов с усилением;
- –20…0 dBm — подача сигнала на смесители, усилители, фильтры;
- 0…+13 dBm — компенсация потерь в кабелях, реле и аттенюаторах.
Разрешение установки уровня 0,01 dB удобно при автоматизированных тестах и плавной проверке порогов срабатывания.
