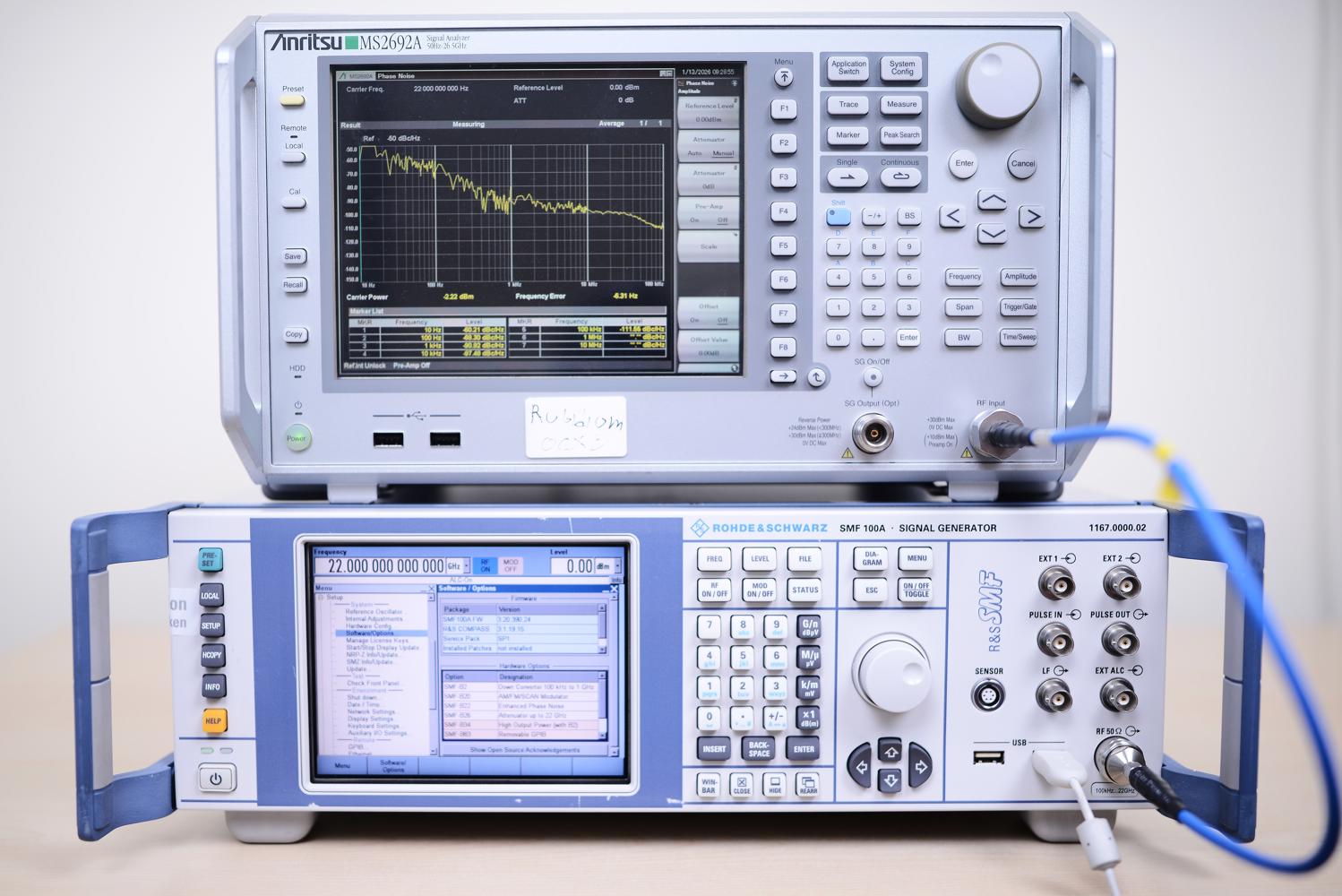

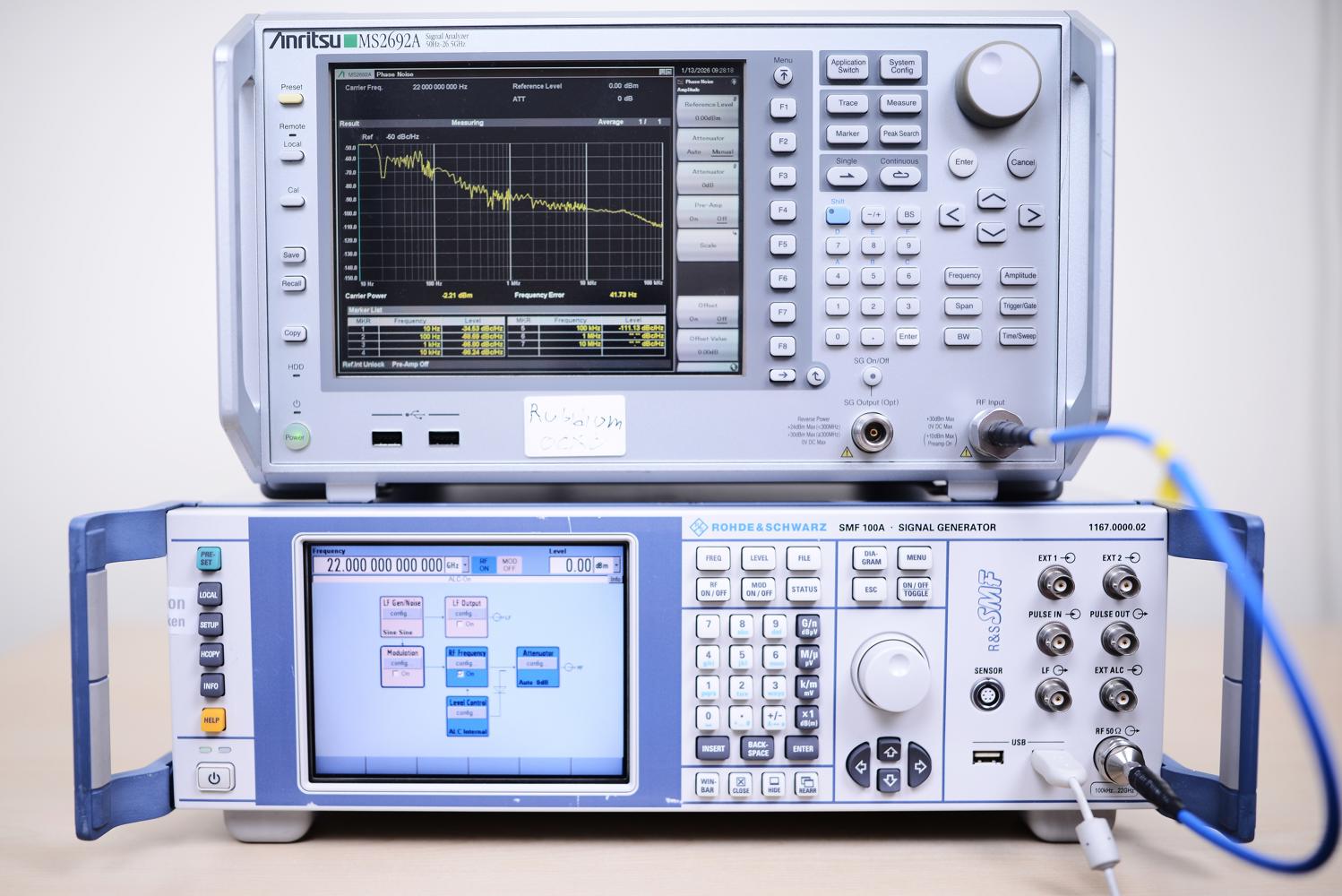

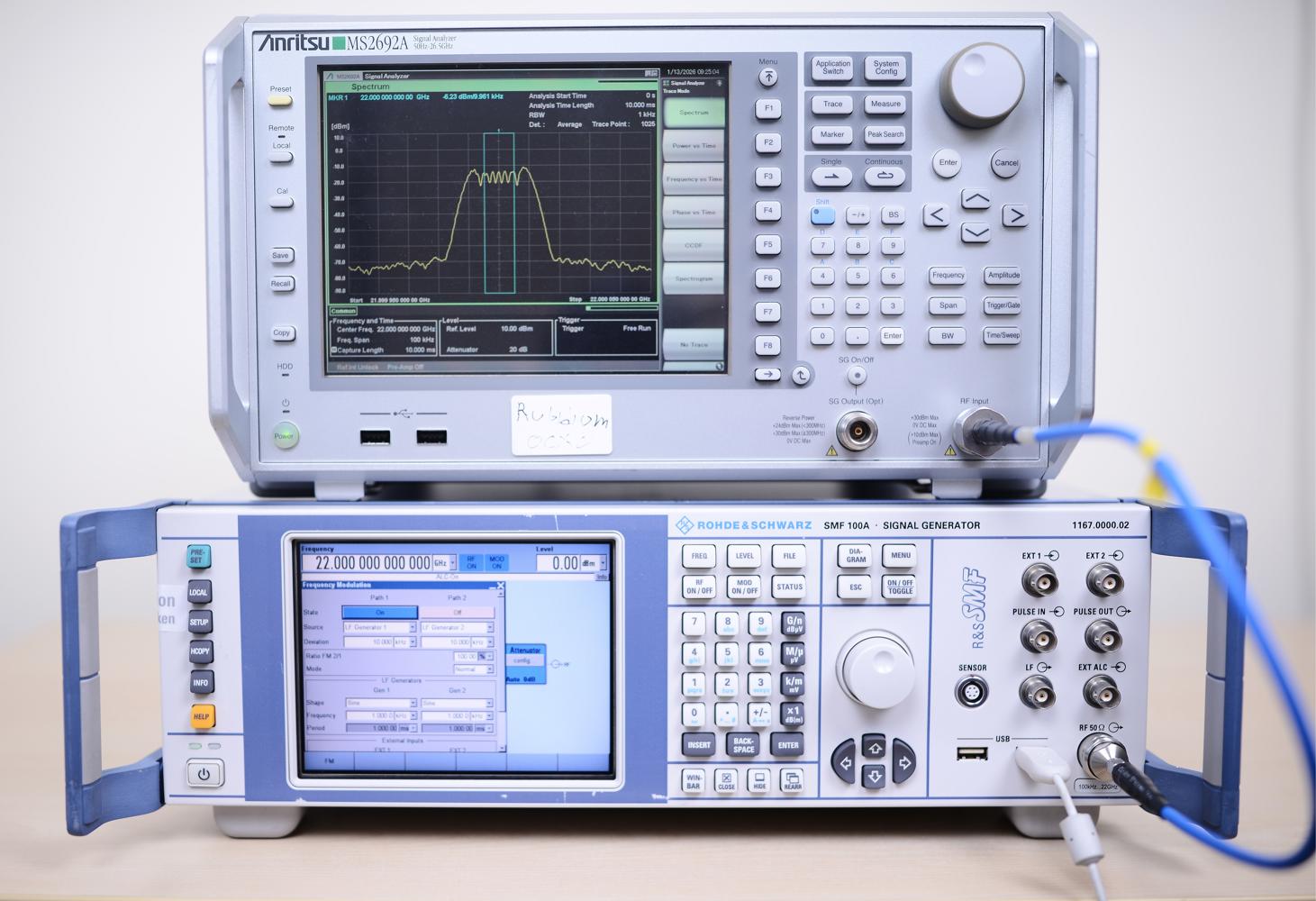

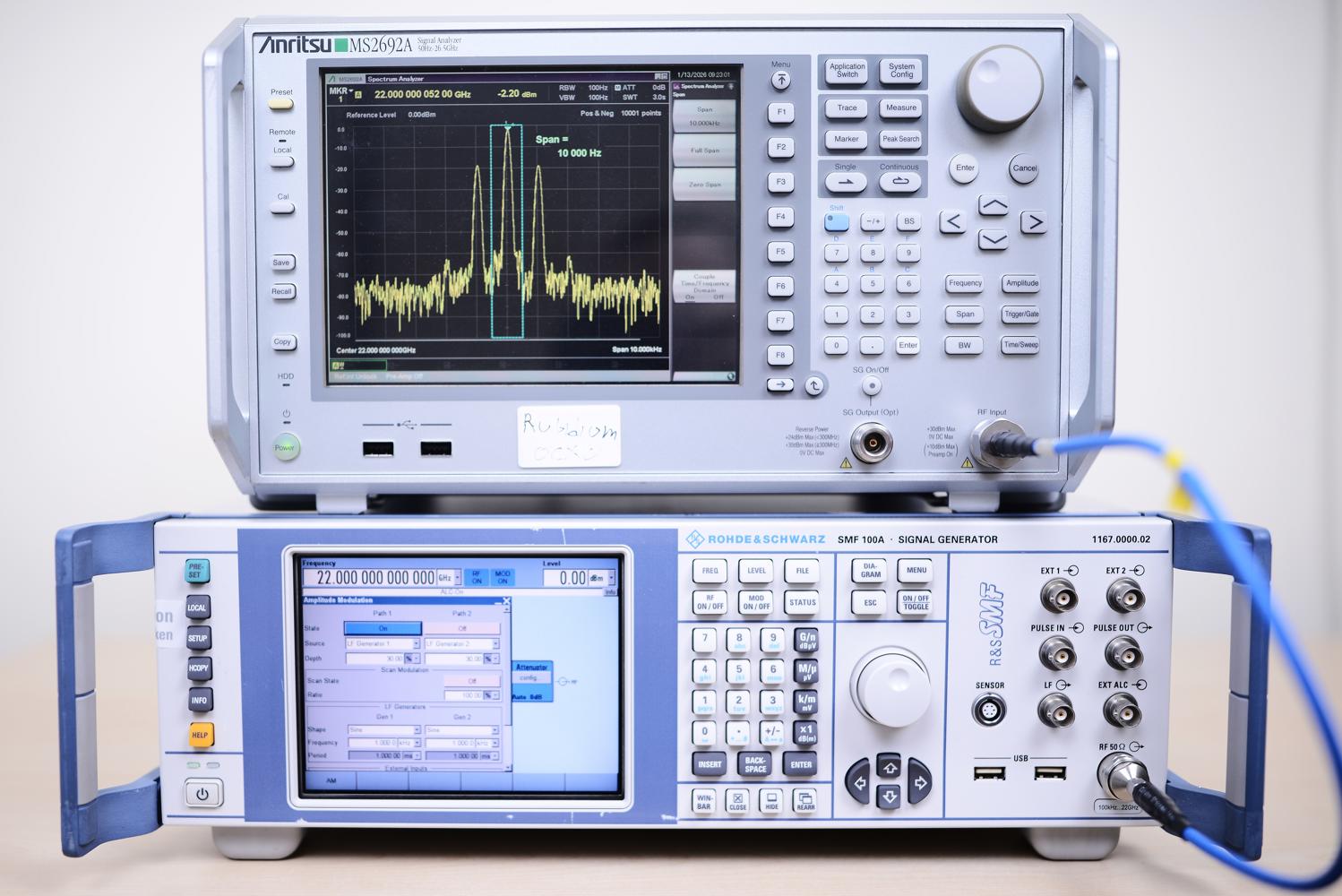

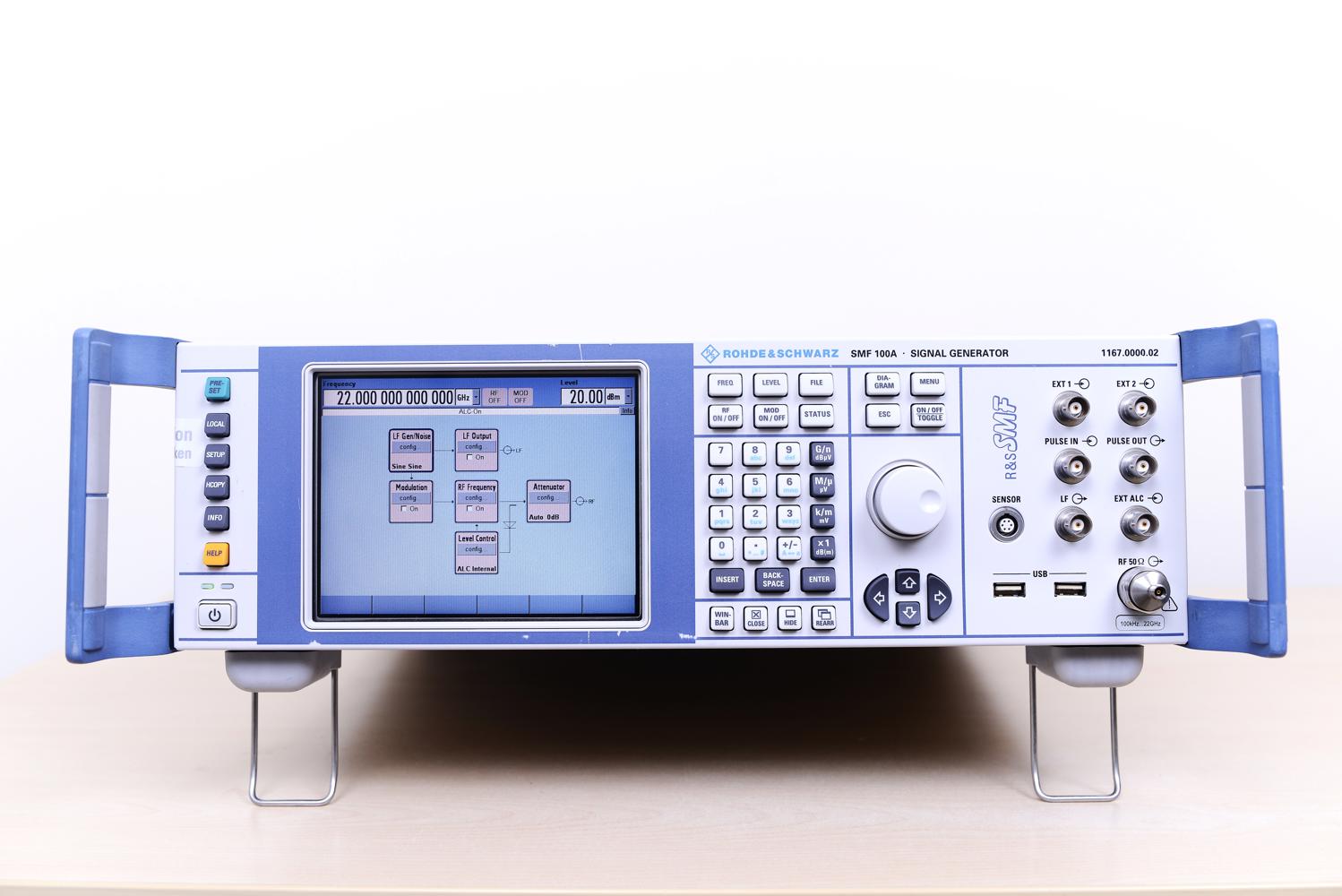

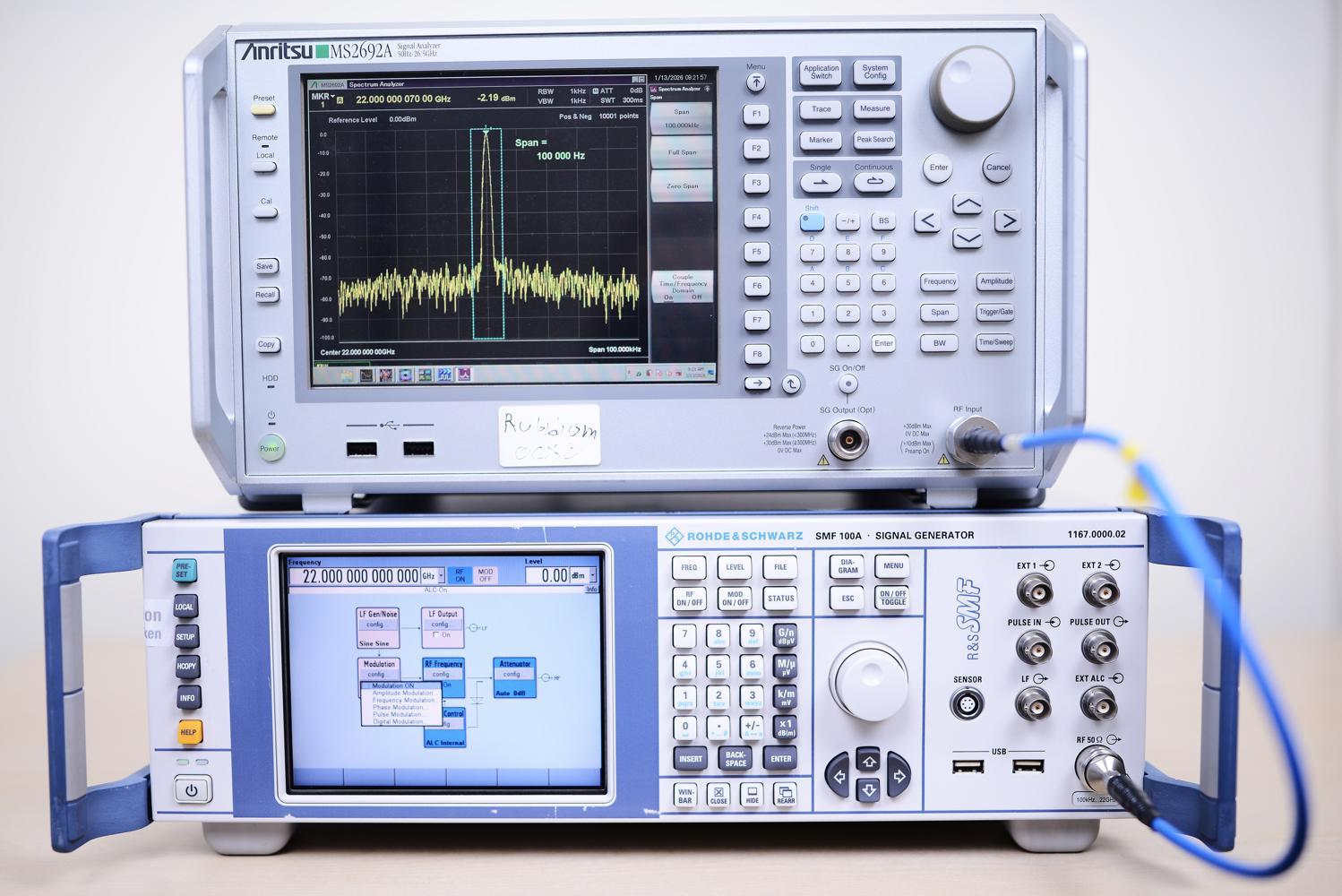

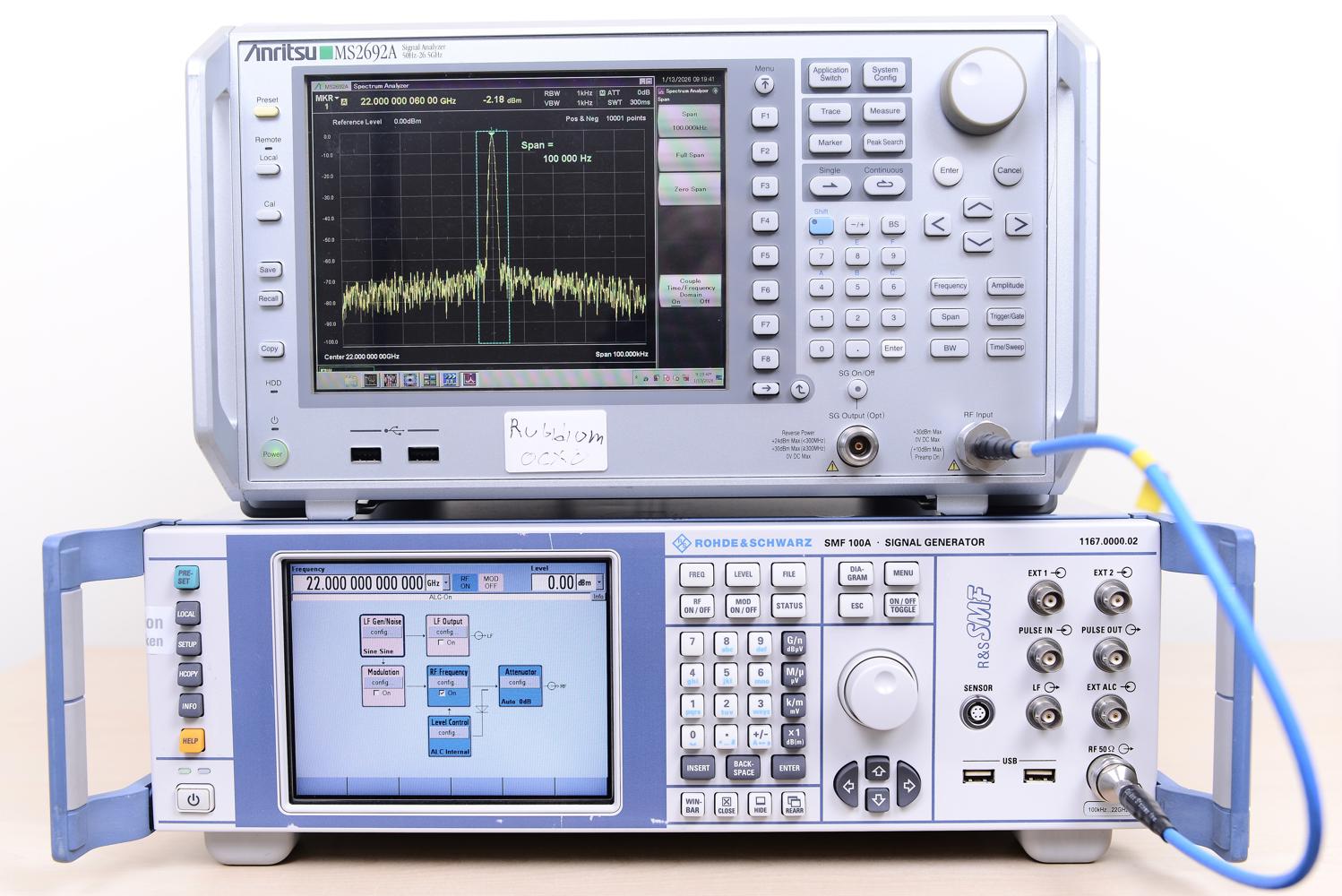

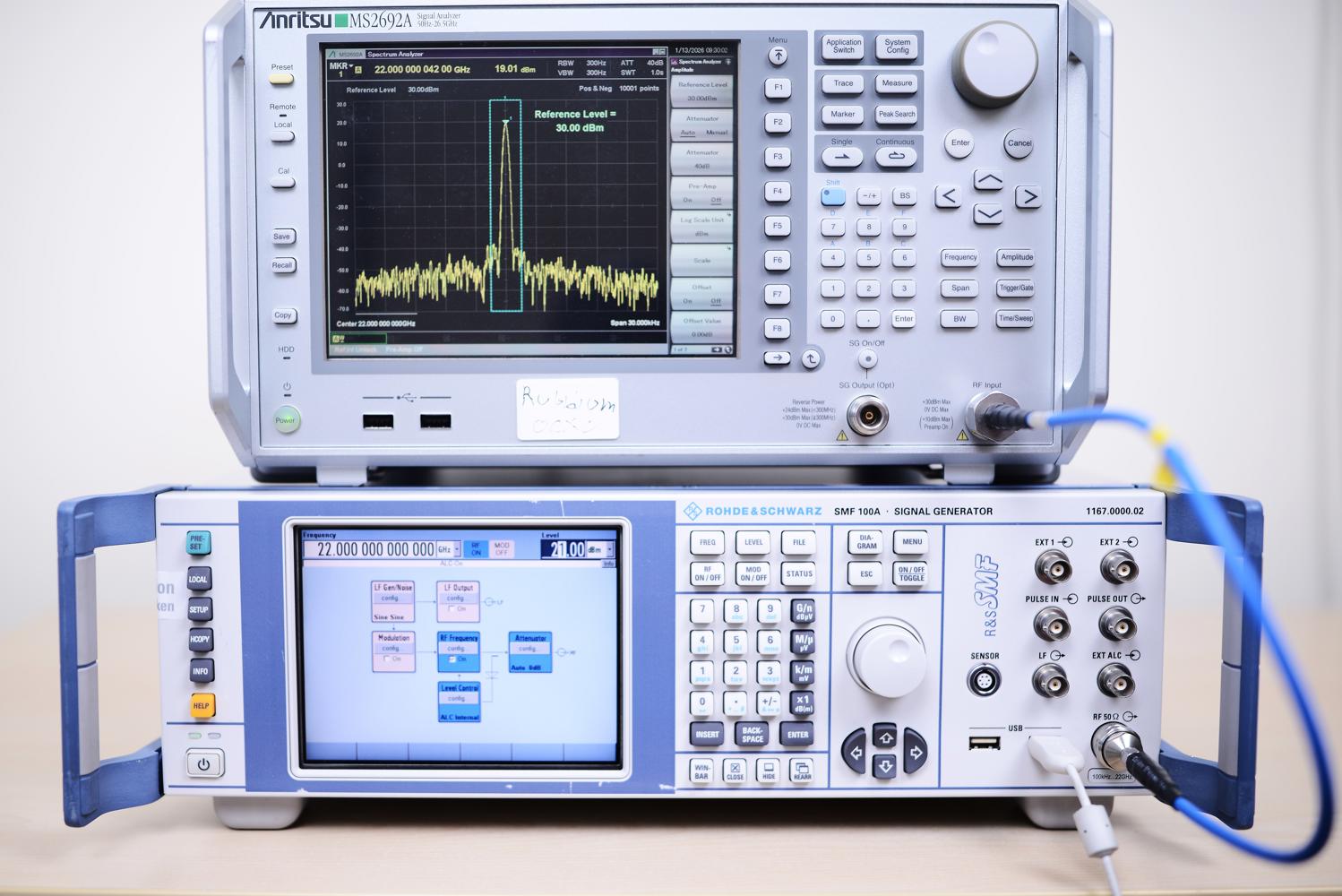

Генератор сигналов Rohde & Schwarz SMF100A
Ключевые факты
- Диапазон частот: от 10 мГц до 22 ГГц
- Выходная мощность от -130 дБм до +30 дБм (типично до +26 дБм с опцией B31)
- Фазовый шум (SSB) Тип. –120 дБн/Гц (на 10 ГГц, отстройка 10 кГц)
- Интерфейсы GPIB, Ethernet (LAN), USB
- Номер в ГРСИ РФ: 39089-08
Описание
В отличном состоянии по самой низкой стоимости микроволновый генератор вч сигналов с хорошим набором установленных опций:
- SMF-B2 Расширение нижней границы частотного диапазона
- SMF-B20 AM FM модулятор
- SMF-B22 низкий фазовый шум
- SMF-B26 аттенюатор
- SMF-B34 увеличение выходной мощности
Общее описание прибора
SMF100A — генератор СВЧ‑сигналов, разработанный для требовательных приложений в области научных исследований и разработок, производства, обслуживания и ремонта, а также в аэрокосмической и оборонной промышленности. Он зарекомендовал себя благодаря исключительной чистоте сигнала, высокой выходной мощности и гибкости в применении.. Прибор сочетает передовые технологии синтеза частоты с удобством эксплуатации и высокой надёжностью.
Ключевые особенности и преимущества
R&S SMF100A предлагает ряд характеристик, которые делают его ценным инструментом для широкого спектра задач:
1. Превосходное качество сигнала
- Исключительно низкий фазовый шум: Типичное значение однополосного (SSB) фазового шума составляет –120 дБн/Гц при отстройке 10 кГц на частоте 10 ГГц, что критически важно для тестирования телекоммуникационных и радиолокационных систем.
- Очень низкий широкополосный шум: Типичное значение –148 дБн/Гц в диапазоне от 1 до 11 ГГц.
- Низкий уровень гармоник: Типичное значение –55 дБн (для частот 1–43,5 ГГц при +10 дБм выходной мощности).
2. Высокая выходная мощность
Генератор обеспечивает высокую выходную мощность (до +26 дБм с опцией B31), что позволяет напрямую компенсировать потери в кабелях и эффективно тестировать высокочувствительное оборудование без необходимости.
3. Скорость и эффективность для производства
R&S SMF100A отличается очень быстрым временем установки частоты (менее 4 мс) и уровня (менее 3 мс), а в режиме списка (list mode) — менее 700 мкс. Это значительно повышает пропускную способность в автоматизированных производственных испытаниях.
4 Гибкие возможности модуляции
Прибор поддерживает все распространенные типы аналоговой модуляции (опционально):
- Амплитудная модуляция (АМ).
- Широкополосная частотная модуляция (ЧМ).
- Фазовая модуляция (ФМ).
- Импульсная модуляция с превосходным отношением включения/выключения (>80 дБ) и быстрым временем нарастания/спада (<10 нс), что идеально подходит для радиолокационных приложений.
