Диапазон частот от 100 кГц до 3 ГГц(6 ГГц)
Диапазон уровня: от -144 дБм до + 13 дБм (пиковая мощность огибающей)
Модуляции: AM, FM, PM, ASK, FSK, PSK,QAM, QPSK, 16QAM, 64QAM, 256QAM,
LTE, Bluetooth, Wi-Fi
Фазовый шум -133 дбм/Гц
смещение 20 кГц от несущей 1 ГГц
Полоса IQ внутренняя 80 мГц, внешняя 200 мГц

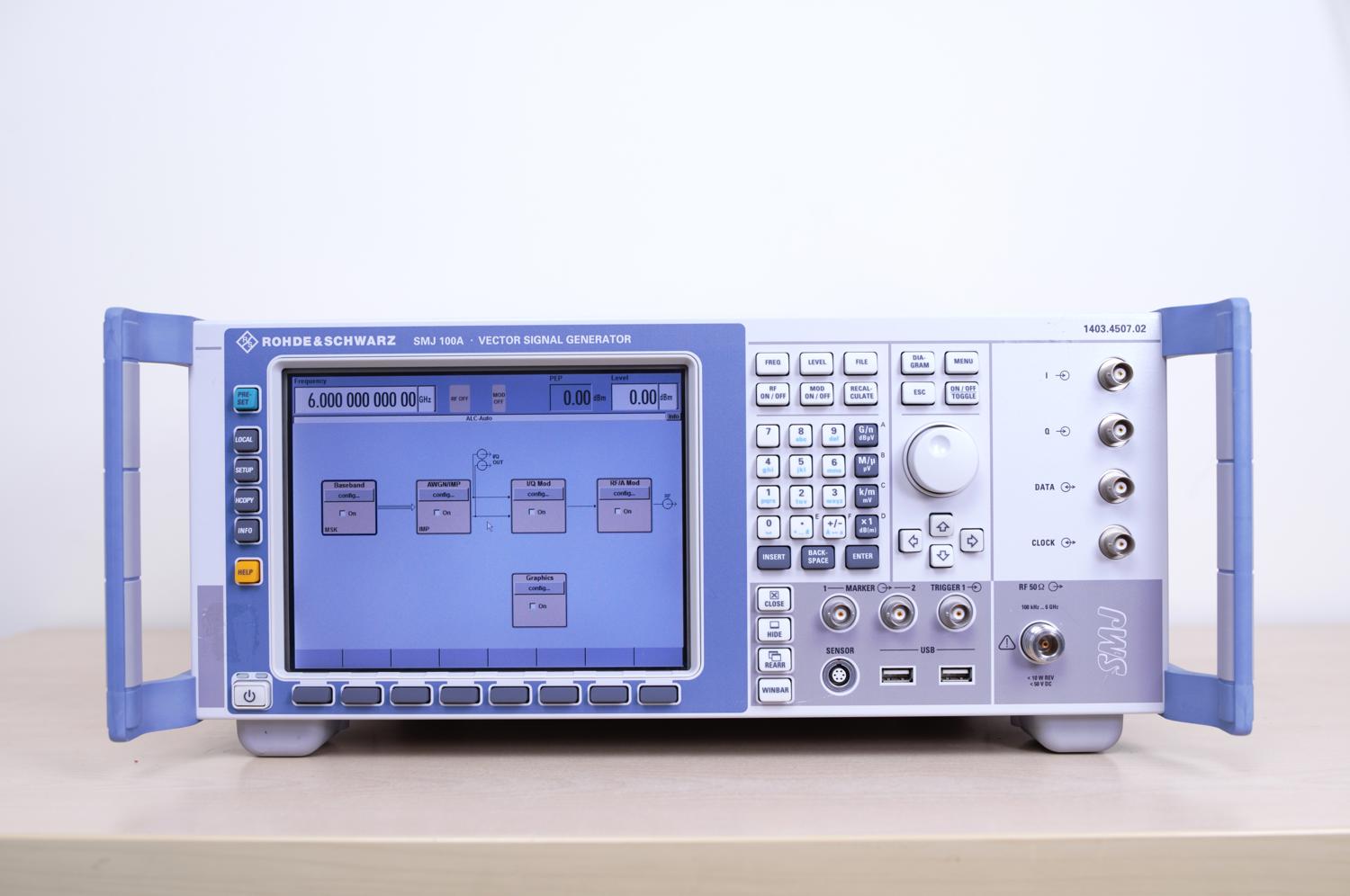

Векторный генератор Rohde & Schwarz SMJ100A: эталон точности в мире генерации ВЧ-сигналов
Инновационное решение для современных испытаний
Векторный генератор Rohde & Schwarz SMJ100A представляет собой передовое устройство для генерации высокостабильных радиочастотных сигналов. Этот профессиональный инструмент создан для решения самых сложных задач в области разработки и тестирования телекоммуникационного оборудования.
Технические характеристики
- Диапазон частот: 100 кГц – 3 ГГц(6 ГГц)
- Выходная мощность: от -144 дБм до + 13 дБм (пиковая мощность огибающей)
- Фазовый шум: -133 дбм/Гц (10 кГц от несущей)
- Уровень побочных излучений: менее -70 дбм
- Точность установки частоты: ±1×10⁻⁸
- Точность установки уровня: ±0,5 дБ
Функциональные возможности
Генератор оснащен встроенным векторным модулятором, позволяющим создавать сигналы с различными видами цифровой и аналоговой модуляции:
- Аналоговая модуляция: AM, FM, PM
- Цифровая модуляция: ASK, FSK, PSK,QAM, QPSK, 16QAM, 64QAM, 256QAM
- Специальные стандарты: WCDMA, LTE, Bluetooth, Wi-Fi
- Пользовательские патерны: возможность загрузки собственных I/Q паттернов
Области применения
Rohde & Schwarz SMJ100A находит широкое применение в:
- Разработке и тестировании средств связи
- Исследовании характеристик радиочастотных компонентов
Преимущества для пользователя
- Простота управления через интуитивно понятный интерфейс
- Гибкие возможности подключения через LAN, USB и GPIB
- Надежность и долговечность конструкции
Векторный генератор Rohde & Schwarz SMJ100A является идеальным выбором для профессионалов, которым требуется высокая точность и надежность при проведении радиочастотных измерений и испытаний.
