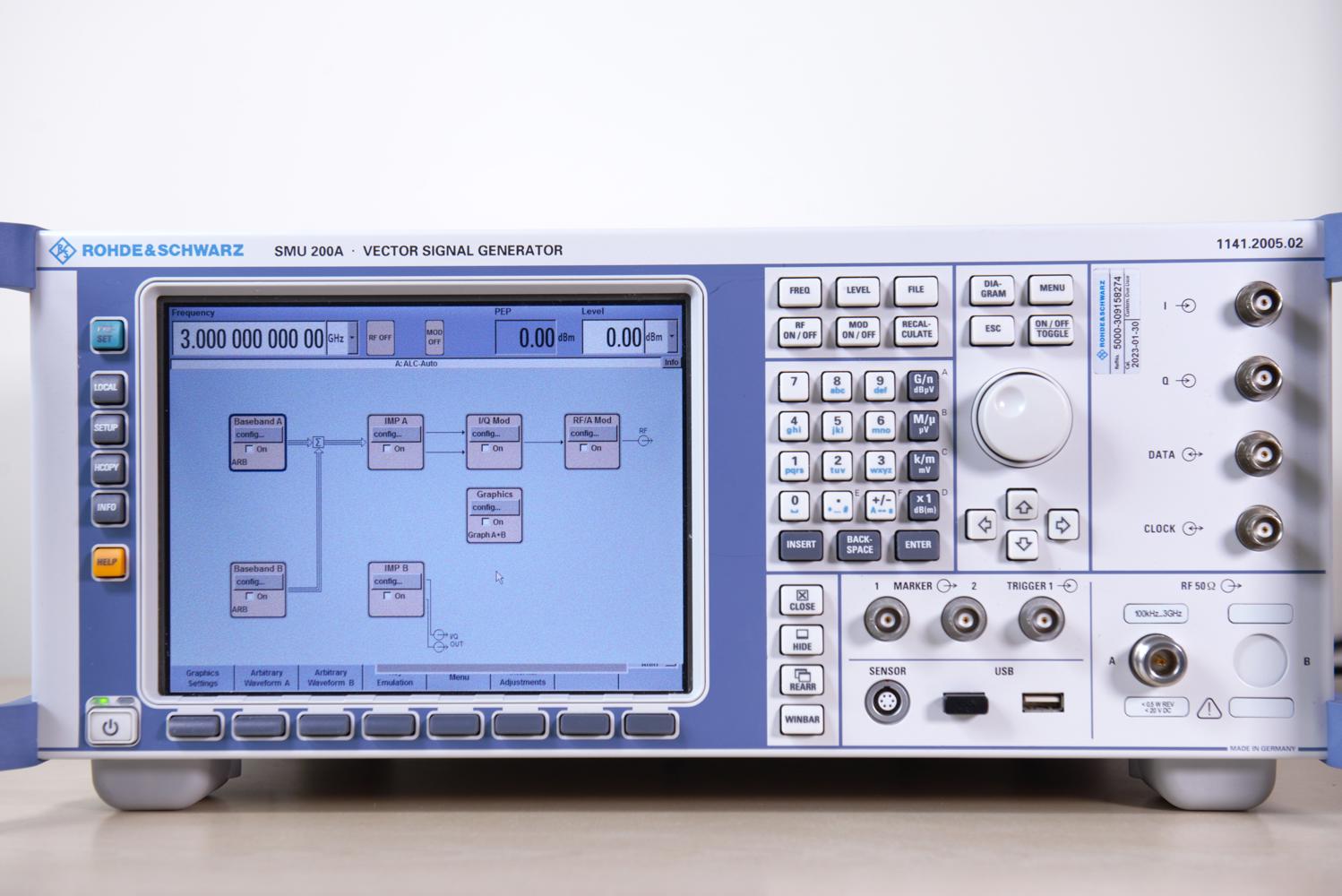

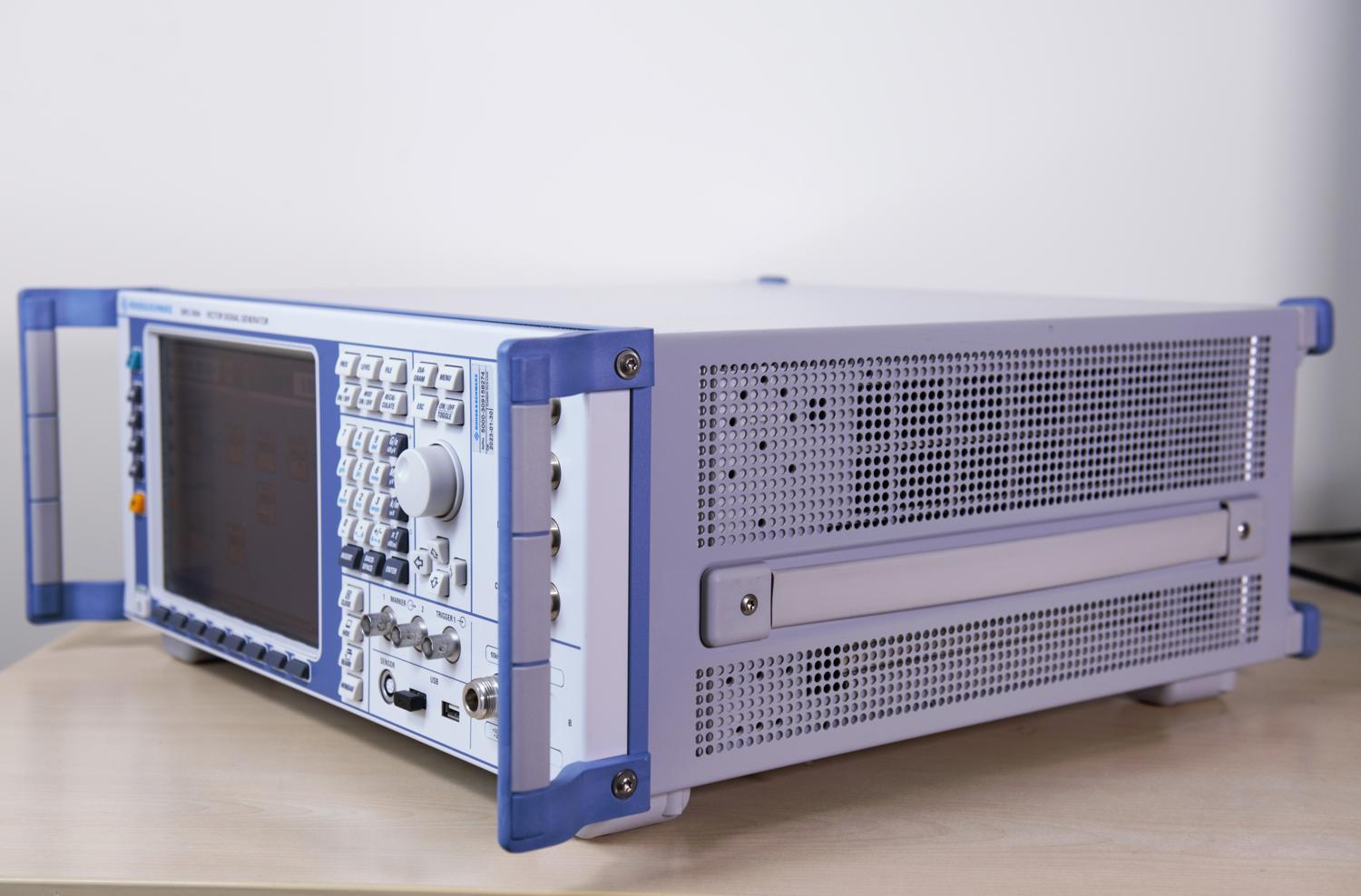

Rohde & Schwarz SMU200A — двухканальный векторный генератор сигналов до 6 ГГц

Rohde & Schwarz SMU200A — высококлассный векторный генератор сигналов, разработанный для исследования, разработки и производственного тестирования радиосистем. Прибор способен объединять в одном корпусе до двух независимых радиочастотных генераторов, два цифровых генератора основной полосы, формирователи произвольных сигналов, симулятор многолучевого распространения и генератор аддитивного шума.

Максимальная частота первого RF-тракта может составлять 2,2, 3, 4 или 6 ГГц. Дополнительный второй тракт работает до 2,2 или 3 ГГц. Благодаря такой архитектуре один SMU200A может формировать два независимых сигнала, создавать многонесущие и многосистемные сценарии, моделировать помехи и использоваться для испытания приемников с разнесением и систем 2×2 MIMO.

Несмотря на прекращение серийного производства, SMU200A остается серьезным лабораторным прибором. По качеству сигнала, возможностям цифровой модуляции и гибкости конфигурации он превосходит многие современные генераторы начального и среднего уровня.

Основные характеристики SMU200A

Параметр	Значение
Тип прибора	векторный генератор сигналов
Минимальная частота	100 кГц
Максимальная частота первого тракта	2,2 / 3 / 4 / 6 ГГц
Максимальная частота второго тракта	2,2 или 3 ГГц
Количество RF-трактов	до 2
Количество генераторов основной полосы	до 2
Разрешение установки частоты	0,01 Гц
Диапазон установки уровня	от –145 до +20 дБм
Диапазон установки с усиленной выходной опцией	до +30 дБм
Гарантированный максимальный уровень	до +19 дБм PEP с опцией High Power
Разрешение уровня	0,01 дБ
Полоса внешней I/Q-модуляции	до 200 МГц по RF
Полоса внутреннего baseband-тракта	до 80 МГц по RF
Максимальная частота дискретизации ARB	100 МГц
Память ARB	16, 64 или 128 MSample
Интерфейсы	LAN, GPIB, USB
Дистанционное управление	SCPI, VXI-11, Remote Desktop, VNC
Габариты	435 × 192 × 460 мм
Масса полностью оснащенного прибора	около 25 кг

Фактические возможности конкретного SMU200A определяются установленными аппаратными и программными опциями. Базовый прибор без RF-модуля, baseband-генератора и лицензий цифровых стандартов может иметь значительно меньшую функциональность, чем полностью укомплектованная система.

Модульная архитектура

SMU200A построен по модульному принципу. В прибор можно установить один или два RF-тракта, один или два генератора основной полосы, аналоговые и цифровые I/Q-интерфейсы, fading-модули и дополнительные генераторы шума.

Упрощенно внутреннюю структуру можно представить следующим образом:

Baseband A → I/Q ЦАП → I/Q-модулятор → RF-тракт A → аттенюатор → RF OUT A

Baseband B → I/Q ЦАП → I/Q-модулятор → RF-тракт B → аттенюатор → RF OUT B

Цифровые сигналы двух baseband-генераторов можно суммировать до преобразования в аналоговую форму. Это позволяет создавать многонесущие сигналы без дополнительных внешних сумматоров и без связанных с ними потерь, рассогласования и фазовых ошибок.

Например, один baseband-тракт может формировать полезный LTE-сигнал, а второй — соседний канал или модулированную помеху. Полученные сигналы могут быть выведены через один RF-тракт либо через два отдельных выхода.

Такая архитектура особенно удобна при испытании:

• базовых станций;
• приемников с разнесением;
• многодиапазонных радиомодулей;
• MIMO-систем;
• приемников при наличии помех;
• устройств, одновременно работающих с несколькими стандартами связи.

Варианты частотного диапазона

Для первого RF-тракта предусмотрены четыре аппаратные опции:

Опция	Диапазон тракта A
SMU-B102	100 кГц – 2,2 ГГц
SMU-B103	100 кГц – 3 ГГц
SMU-B104	100 кГц – 4 ГГц
SMU-B106	100 кГц – 6 ГГц

Второй тракт может комплектоваться одной из двух опций:

Опция	Диапазон тракта B
SMU-B202	100 кГц – 2,2 ГГц
SMU-B203	100 кГц – 3 ГГц

Следует учитывать, что второй тракт не может работать до 6 ГГц. Кроме того, некоторые комбинации RF-модулей и опций улучшенного фазового шума несовместимы со вторым трактом.

Поэтому перед покупкой недостаточно увидеть надпись SMU200A на передней панели. Необходимо проверить системную конфигурацию прибора и точные обозначения установленных модулей.

Два генератора сигналов в одном корпусе

Главная конструктивная особенность SMU200A — возможность установки двух полноценных RF-трактов. Они могут работать независимо по частоте, уровню и типу формируемого сигнала.

Практически это позволяет заменить одним прибором два отдельных генератора в следующих измерительных схемах:

• полезный сигнал и помеха;
• основной и соседний канал;
• два когерентных гетеродина;
• два входа приемника с разнесением;
• два канала MIMO;
• сигнал базовой станции и сигнал мобильного терминала;
• два диапазона многодиапазонного приемника.

Опция SMU-B90 обеспечивает фазовую когерентность RF-выходов. Она используется там, где важна стабильная разность фаз между каналами: при тестировании фазированных антенных решеток, измерении направления прихода сигнала, формировании управляемых интерференционных картин и исследовании многоканальных приемников.

Необходимо различать фазовую когерентность и простой запуск двух генераторов от общей опоры 10 МГц. Общая опора обеспечивает одинаковую среднюю частоту, но без специальной аппаратной синхронизации фаза между выходами после перестройки или повторного включения может быть неопределенной.

Диапазон выходного уровня

Стандартный диапазон установки мощности составляет от –145 до +20 дБм. С опциями усиленного выхода SMU-B31 или SMU-B36 верхнее значение установки расширяется до +30 дБм.

Однако +30 дБм является пределом программной установки, а не гарантированной мощностью на всех частотах.

Гарантированные максимальные уровни значительно реалистичнее:

Конфигурация	До 3 ГГц	Выше 3 ГГц
Стандартный выход	+13 дБм PEP	+11 дБм PEP
Опция High Power	+19 дБм PEP	+17 дБм PEP

PEP означает пиковую мощность огибающей. Для сигналов с высоким crest factor средняя мощность должна быть заметно ниже максимального пикового значения. Например, OFDM-сигнал с crest factor 10 дБ при средней мощности +10 дБм требует от выходного тракта кратковременной пиковой мощности около +20 дБм.

Если запаса по пиковой мощности недостаточно, возникает компрессия огибающей. Она приводит к росту EVM, ухудшению ACLR и появлению спектральных составляющих за пределами заданного канала.

Точность установки мощности

Для уровней выше –120 дБм типовая гарантированная погрешность составляет:

• менее 0,5 дБ в диапазоне от 1 МГц до 3 ГГц;
• менее 0,9 дБ выше 3 ГГц.

Разрешение установки равно 0,01 дБ. Повторяемость уровня может достигать 0,05 дБ, что полезно при сравнительных и производственных измерениях.

Электронный аттенюатор обеспечивает быстрое переключение уровня и не имеет характерного механического ресурса переключений ступенчатых электромеханических аттенюаторов. Выходной тракт также имеет защиту от обратной мощности, однако полагаться на нее как на полноценный входной ограничитель не следует.

При работе с усилителями мощности желательно устанавливать между выходом генератора и исследуемым устройством развязывающий аттенюатор или изолятор. Это уменьшает влияние отраженного сигнала на систему ALC и защищает выходной модуль.

Фазовый шум

Для стандартной конфигурации типовой однополосный фазовый шум на частоте 1 ГГц при отстройке 20 кГц составляет около –135 дБн/Гц.

С опцией SMU-B22, объединяющей улучшенный синтезатор и FM/φM-модулятор, типовое значение улучшается приблизительно до –139 дБн/Гц.

Для векторного генератора своего поколения это высокий результат. Низкий фазовый шум важен не только при формировании немодулированной несущей. Он непосредственно влияет на:

• EVM фазовых видов модуляции;
• качество сигналов высокого порядка QAM;
• испытание узкополосных приемников;
• измерение избирательности соседнего канала;
• тестирование чувствительности рядом с сильной помехой;
• генерацию сигнала гетеродина;
• проверку PLL и синтезаторов частоты.

Широкополосный шум прибора на частоте 1 ГГц при отстройке более 10 МГц имеет типовое значение около –153 дБн/Гц. Это позволяет создавать мощный соседний сигнал, не маскируя слабый полезный сигнал широкополосной шумовой полкой самого генератора.

Спектральная чистота

Типовой уровень гармоник SMU200A находится ниже –30 дБн. Негармонические побочные составляющие зависят от частоты, отстройки и наличия опции SMU-B22.

При использовании генератора для проверки чувствительности или блокирующей способности приемника важно учитывать не только установленный уровень полезной несущей, но и:

• широкополосный шум RF-тракта;
• близкие дискретные составляющие;
• гармоники;
• субгармоники;
• остаток несущей I/Q-модулятора;
• зеркальную боковую полосу;
• интермодуляцию внутри выходного усилителя.

В сложных измерительных схемах рекомендуется предварительно оценивать спектр SMU200A анализатором спектра, особенно при высоком выходном уровне или работе с широкополосной векторной модуляцией.

Внешняя широкополосная I/Q-модуляция

Первый RF-тракт поддерживает внешнюю аналоговую I/Q-модуляцию. При включенном широкополосном режиме частотный диапазон каждого I/Q-входа достигает приблизительно 100 МГц.

Поскольку комплексный I/Q-сигнал формирует обе стороны относительно RF-несущей, полная радиочастотная полоса модуляции может достигать 200 МГц.

Это позволяет использовать SMU200A как внешний широкополосный I/Q-модулятор совместно с:

• генератором произвольной формы;
• специализированным baseband-процессором;
• цифровым радиомодемом;
• FPGA-платой;
• внешним симулятором радиосигналов.

Для компенсации ошибок предусмотрена регулировка:

• смещения постоянной составляющей I и Q;
• разницы коэффициентов передачи каналов;
• квадратурной ошибки;
• перестановки I и Q.

Правильная коррекция уменьшает остаток несущей и подавляет зеркальный канал. При широких полосах результат также зависит от амплитудной и фазовой неравномерности внешних кабелей и источника I/Q.

Внутренний цифровой baseband

Для формирования цифровой модуляции внутри прибора используются генераторы SMU-B9, SMU-B10 или SMU-B11 совместно с основным модулем SMU-B13.

Варианты отличаются объемом памяти:

Опция	Память ARB
SMU-B9	128 MSample
SMU-B10	64 MSample
SMU-B11	16 MSample

Цифровой тракт имеет 16-разрядное представление сигнала и внутреннюю скорость обработки до 100 МГц. ЦАП работает с частотой 400 МГц, используя четырехкратную интерполяцию.

Полоса внутреннего baseband-тракта по уровню –0,1 дБ составляет около 40 МГц в каждом направлении от центральной частоты. Таким образом, практически полезная суммарная RF-полоса достигает приблизительно 80 МГц.

Не следует путать эту величину с полосой внешнего широкополосного I/Q-входа. Заявленные 200 МГц относятся именно к внешней I/Q-модуляции, а встроенный ARB и внутренний baseband имеют более узкую полосу.

Качество внутренней I/Q-модуляции

При использовании внутреннего baseband-модуля обеспечиваются:

• подавление зеркального канала более 50 дБ в полосе до 10 МГц;
• типовое подавление зеркального канала около 50 дБ в полосе до 40 МГц;
• остаток несущей менее –55 дБн;
• типовой остаток несущей менее –65 дБн;
• встроенная коррекция амплитудной и фазовой неравномерности.

Для QPSK, OQPSK, π/4-DQPSK, 8PSK и различных вариантов QAM типовое собственное EVM может составлять около 0,2–0,3% при умеренных символьных скоростях. При увеличении полосы, несущей частоты или выходной мощности EVM возрастает.

Реальный результат конкретного экземпляра зависит от:

• температуры;
• времени прогрева;
• выполненной внутренней калибровки;
• частоты несущей;
• выходного уровня;
• crest factor;
• установленной полосы;
• состояния RF- и baseband-модулей.

Перед точными измерениями рекомендуется прогреть прибор, выполнить внутренние корректировки и проверить остаток несущей и зеркальный канал анализатором сигналов.

ARB и пользовательские сигналы

Встроенный arbitrary waveform generator позволяет воспроизводить заранее рассчитанные I/Q-последовательности. Длина формы может достигать 128 миллионов отсчетов.

SMU200A поддерживает сегментированную память. В ней можно хранить до 1024 фрагментов сигнала и переключать их вручную, по команде дистанционного управления или внешнему триггеру.

Доступен sequencer, позволяющий задавать порядок воспроизведения сегментов и число повторений. Переключение между сегментами может выполняться без разрыва выходного сигнала.

Такой режим полезен для генерации:

• пакетов с различным содержимым;
• импульсных радиолокационных последовательностей;
• частотно-перестраиваемых сигналов;
• тестовых кадров;
• чередующихся полезных и помеховых интервалов;
• длинных сценариев с редкими событиями;
• нестандартных цифровых протоколов.

Для подготовки форм может использоваться программа R&S WinIQSIM2. Кроме стандартных сигналов, она позволяет рассчитывать пользовательские I/Q-последовательности и загружать их в память генератора.

Многонесущие сигналы

SMU200A может формировать многонесущие сигналы непосредственно в цифровой области. Для одной формы поддерживается до 32 несущих с общей полосой до 80 МГц.

Для каждой несущей можно задавать:

• частотное смещение;
• уровень;
• начальную фазу;
• временную задержку.

Предусмотрены алгоритмы уменьшения crest factor. Это важно при генерации большого количества несущих, поскольку их случайное фазовое сложение может давать очень высокую пиковую мощность.

Многонесущий режим удобен для проверки:

• многоканальных приемников;
• усилителей базовых станций;
• кабельных и спутниковых трактов;
• интермодуляционных характеристик;
• соседних и альтернативных каналов;
• блокирующей способности приемника.

Поддерживаемые цифровые стандарты

Набор стандартов определяется установленными программными лицензиями. Для SMU200A выпускались опции формирования сигналов:

• GSM и EDGE;
• EDGE Evolution;
• 3GPP WCDMA;
• HSDPA и HSUPA;
• CDMA2000;
• 1xEV-DO;
• TD-SCDMA;
• WLAN IEEE 802.11a/b/g/n/ac;
• WiMAX IEEE 802.16;
• LTE FDD и TDD;
• LTE-Advanced Release 9 и Release 10;
• GPS и других спутниковых систем;
• Bluetooth;
• TETRA;
• DVB и иных широковещательных стандартов.

Часть более поздних стандартов реализуется не полностью в реальном времени, а через заранее рассчитанные ARB-формы. Поэтому наличие названия стандарта в списке лицензий еще не означает поддержку всех интерактивных функций современного тестера.

При выборе прибора необходимо проверить не только аппаратные модули, но и список активных лицензий K-серии.

Аналоговая амплитудная модуляция

SMU200A поддерживает внутреннюю и внешнюю AM с глубиной до 100%. Разрешение установки глубины составляет 0,1%.

Диапазон частоты модулирующего сигнала достигает 500 кГц. При глубине до 80% типовые искажения остаются достаточно низкими для проверки аналоговых приемников, детекторов огибающей и трактов автоматической регулировки усиления.

Также предусмотрена широкополосная AM через вход I внешнего I/Q-модулятора. Этот режим может использоваться при необходимости получить более широкую полосу модуляции, чем обеспечивает стандартный AM-тракт.

Частотная и фазовая модуляция

FM и фазовая модуляция требуют установки аппаратной опции SMU-B20 или SMU-B22. Опция B22 дополнительно улучшает фазовый шум синтезатора.

Поддерживаются:

• внутренний источник модуляции;
• внешний модулирующий сигнал;
• одновременная внутренняя и внешняя модуляция;
• связь по постоянному и переменному току;
• режим большой девиации;
• широкополосный режим;
• малошумящий режим с B22.

В широкополосном режиме верхняя частота модулирующего сигнала может достигать 10 МГц. Это позволяет использовать SMU200A для проверки FM-приемников, частотных дискриминаторов, систем автоподстройки и специализированных широкополосных модемов.

Импульсная модуляция

Генератор поддерживает внутреннюю и внешнюю импульсную модуляцию.

Основные параметры штатного импульсного режима:

• подавление сигнала в выключенном состоянии более 70 дБ;
• типовое время фронта и спада около 1 мкс;
• частота повторения до 100 кГц;
• выбор полярности внешнего управляющего входа.

По импульсным характеристикам SMU200A уступает специализированным СВЧ-генераторам для радиолокации, способным формировать наносекундные фронты. Тем не менее он подходит для пакетных систем связи, сравнительно медленных импульсных трактов и функциональной проверки приемников.

Для создания сложных импульсных и радиолокационных последовательностей целесообразно использовать ARB или специализированное программное обеспечение Pulse Sequencer.

Встроенный fading-симулятор

Опции SMU-B14 и SMU-B15 позволяют установить внутри прибора многоканальный симулятор распространения радиосигнала.

В зависимости от конфигурации доступны:

• один или два независимых канала fading;
• до 40 лучей распространения;
• полоса до 80 МГц;
• программируемая задержка каждого луча;
• ослабление каждого луча;
• доплеровский сдвиг;
• различные статистические профили;
• корреляция между трактами;
• моделирование движения абонента.

Симулятор может воспроизводить Rayleigh-, Rice-, Pure Doppler- и другие модели распространения. Задержки и коэффициенты передачи отдельных лучей изменяются в реальном времени.

Это позволяет тестировать приемник не только идеальным сигналом, но и сигналом, прошедшим через многолучевой радиоканал с замираниями, доплеровским сдвигом и временным рассеянием.

Благодаря двум RF-трактам один SMU200A способен моделировать канал для системы 2×2 MIMO. Для конфигураций 2×4 или 4×2 можно синхронизировать два прибора.

Генератор AWGN

Опция SMU-K62 добавляет к полезному сигналу аддитивный белый гауссов шум. Можно устанавливать отношение C/N или Eb/N0 в диапазоне от –30 до +30 дБ с шагом 0,1 дБ.

Ширина полосы, используемая для расчета мощности шума, задается от 1 кГц до 80 МГц. Погрешность установки отношения сигнал/шум в основных режимах составляет менее 0,1 дБ.

Встроенный AWGN-генератор позволяет проводить измерения:

• чувствительности приемника;
• BER и BLER;
• порогового отношения Eb/N0;
• эффективности кодирования;
• запаса синхронизации;
• устойчивости демодулятора;
• качества канального декодера.

Преимущество внутреннего сложения заключается в точном цифровом соотношении полезного сигнала и шума. При внешнем аналоговом сложении потребовались бы два генератора, аттенюаторы, сумматор и отдельная калибровка мощности.

Измерение BER и BLER

Опция SMU-K80 позволяет использовать прибор не только как источник сигнала, но и как простой измеритель коэффициента битовых и блочных ошибок.

Данные, возвращаемые исследуемым устройством, сравниваются с эталонной псевдослучайной последовательностью. Поддерживаются PRBS различной длины и тактирование до 60 МГц.

Такая возможность удобна при автономном тестировании:

• модемов;
• радиорелейных линий;
• цифровых приемников;
• кодеков;
• трактов FEC;
• кабельных и оптических преобразователей.

SMU200A не заменяет специализированный анализатор протоколов, но позволяет построить компактный стенд для оценки физического уровня канала.

List mode и быстрое переключение

Обычное время установки частоты или уровня составляет менее 2 мс. В List mode переключение после внешнего триггера выполняется менее чем за 450 мкс, типовое значение — около 300 мкс.

В список можно заранее загрузить набор частот, уровней и других параметров, после чего быстро переходить между строками без полной обработки каждой отдельной SCPI-команды.

List mode применяется в:

• производственном тестировании;
• быстром переборе каналов;
• измерении АЧХ;
• проверке приемника на нескольких частотах;
• испытании синтезаторов;
• автоматизированных калибровочных стендах.

Для максимально быстрого переключения рекомендуется отключать обновление графического интерфейса и заранее загружать все необходимые состояния.

Управление и автоматизация

SMU200A поддерживает:

• LAN;
• Gigabit Ethernet;
• VXI-11;
• GPIB;
• USB;
• SCPI-команды;
• LXI Class C;
• Windows Remote Desktop;
• VNC.

Графический интерфейс построен в виде блок-схемы прохождения сигнала. Пользователь видит baseband-генераторы, fading, сумматоры, I/Q-модуляторы и RF-тракты как связанные функциональные блоки.

Для автоматизированной системы прибор можно подключить через VISA по LAN или GPIB. LAN обычно удобнее для загрузки крупных ARB-файлов, а GPIB может быть предпочтительнее при интеграции в старый измерительный стенд.

SMU200A также имеет режим эмуляции ряда команд более раннего генератора R&S SMIQ. Это может упростить замену прибора в существующей автоматизированной системе без полного переписывания программного обеспечения.

Где применяется SMU200A

Прибор подходит для следующих задач:

• разработка радиопередатчиков и приемников;
• формирование сигналов цифровой модуляции;
• тестирование GSM, WCDMA, LTE и WLAN;
• проверка чувствительности и избирательности приемника;
• моделирование соседнего и блокирующего сигнала;
• испытание MIMO-систем;
• моделирование многолучевого распространения;
• измерение BER и BLER;
• проверка усилителей базовых станций;
• формирование многонесущих сигналов;
• тестирование преобразователей частоты;
• использование в качестве малошумящего гетеродина;
• исследование нестандартных протоколов через ARB;
• автоматизированное производственное тестирование.

На что обратить внимание при покупке

SMU200A является сложной модульной платформой. Два внешне одинаковых прибора могут радикально отличаться по возможностям.

Перед покупкой необходимо проверить список опций.

RF-тракт

Минимально нужно определить:

• установлен ли SMU-B102, B103, B104 или B106;
• имеется ли второй RF-тракт;
• установлен ли High Power;
• присутствует ли B20 или B22;
• имеется ли опция фазовой когерентности B90.

Baseband

Для полноценной внутренней векторной генерации нужны:

• основной модуль SMU-B13;
• один из генераторов SMU-B9, B10 или B11;
• лицензии требуемых цифровых стандартов.

Наличие только RF-модуля не означает, что прибор способен самостоятельно формировать цифровую I/Q-модуляцию.

Fading и шум

Для моделирования радиоканала проверяют наличие:

• SMU-B14;
• SMU-B15;
• SMU-K62;
• SMU-K71;
• SMU-K72;
• SMU-K74;
• SMU-K77.

Проверка технического состояния

При осмотре желательно проверить:

1. Выходной уровень на нескольких частотах.
2. Точность аттенюатора при низких и средних уровнях.
3. Спектр немодулированной несущей.
4. Фазовый шум, если есть подходящий анализатор.
5. Остаток несущей и зеркальный канал в I/Q-режиме.
6. EVM тестового QPSK- или QAM-сигнала.
7. Работу обоих RF-выходов.
8. Аналоговые I/Q-входы и выходы.
9. Внутреннюю память ARB.
10. LAN, GPIB и USB.
11. Состояние жесткого диска.
12. Работу вентиляторов.
13. Отсутствие ошибок внутренних корректировок.
14. Стабильность прибора после прогрева.
15. Состояние RF-разъемов.

Отдельное внимание следует уделить операционной системе и внутреннему накопителю. Приборы этого поколения используют компьютерную платформу и жесткий диск, состояние которого со временем становится одной из основных причин отказов.

Преимущества SMU200A

К сильным сторонам прибора относятся:

• до двух независимых RF-генераторов;
• частотный диапазон до 6 ГГц;
• два внутренних baseband-тракта;
• широкополосная внешняя I/Q-модуляция;
• ARB-память до 128 MSample;
• низкий фазовый шум;
• высокая точность уровня;
• fading до 40 лучей;
• поддержка 2×2 MIMO;
• встроенный AWGN;
• BER/BLER-тестер;
• большое количество цифровых стандартов;
• LAN, GPIB и SCPI;
• развитая синхронизация;
• возможность фазово-когерентной работы.

Ограничения

По сравнению с современными векторными генераторами SMU200A имеет ряд ограничений:

• максимальная частота только 6 ГГц;
• второй RF-тракт ограничен 3 ГГц;
• внутренняя полоса генерации около 80 МГц по RF;
• отсутствие поддержки современных 5G NR-сценариев;
• сравнительно медленные фронты штатной импульсной модуляции;
• большие габариты и масса;
• значительное энергопотребление;
• зависимость функциональности от множества опций;
• устаревающая компьютерная платформа;
• высокая стоимость ремонта RF- и baseband-модулей.

Для формирования современных широкополосных сигналов 5G, Wi-Fi 6/7 или радиолокационных сигналов с полосой в сотни мегагерц SMU200A уже недостаточен. Но для полос до 80 МГц, классических стандартов связи и большинства лабораторных RF-задач прибор остается вполне актуальным.

Заключение

Rohde & Schwarz SMU200A — один из наиболее функциональных векторных генераторов своего поколения. Его главное отличие от обычного генератора сигналов заключается в возможности объединить два RF-тракта, два цифровых baseband-генератора, ARB, fading, AWGN и средства BER/BLER-тестирования в одном корпусе.

Прибор хорошо подходит для разработки и ремонта радиосистем, тестирования приемников, моделирования помех, исследования цифровой модуляции и построения автоматизированных измерительных стендов.

На вторичном рынке SMU200A может стать выгодной альтернативой более современным и дорогим векторным генераторам. Однако ценность конкретного экземпляра почти полностью определяется установленными опциями. Перед покупкой необходимо обязательно проверить частотный диапазон, наличие внутреннего baseband, объем памяти ARB, лицензии цифровых стандартов и состояние обоих RF-трактов.

SEO Title

Rohde & Schwarz SMU200A — векторный генератор сигналов до 6 ГГц

SEO Description

Технический обзор векторного генератора Rohde & Schwarz SMU200A для радиоинженеров. Диапазон до 6 ГГц, два RF-тракта, I/Q-модуляция, ARB, фазовый шум, fading, MIMO, AWGN, BER и основные опции.

Ключевые слова

Rohde Schwarz SMU200A, R&S SMU200A, векторный генератор сигналов, генератор до 6 ГГц, I/Q генератор, SMU-B106, SMU-B22, SMU-B9, SMU-B13, генератор LTE, генератор MIMO, fading simulator, векторная модуляция, RF генератор Rohde Schwarz
