Keysight E3632A и серия E363xA: обзор программируемых источников питания

Keysight E363xA — семейство классических лабораторных источников постоянного тока, появившееся еще под маркой Hewlett-Packard, затем выпускавшееся Agilent Technologies и позднее Keysight Technologies. Приборы серии рассчитаны не только на ручную работу на столе, но и на автоматизированные измерительные стенды: во всех моделях штатно установлены интерфейсы GPIB и RS-232, а управление выполняется командами SCPI.

Центральная модель семейства — E3632A. Это одноканальный источник мощностью 120 Вт с двумя рабочими диапазонами: до 15 В при токе до 7 А и до 30 В при токе до 4 А. Такая схема дает более высокий ток при низком напряжении и одновременно сохраняет возможность питания 24-вольтовых устройств, не заставляя пользователя покупать отдельные источники для двух классов задач.

Важно о названии.  Обозначение E363xA обычно используют для четырех программируемых моделей E3631A, E3632A, E3633A и E3634A. Более ранний E3630A относится к другой по возможностям конструкции и не является прямым эквивалентом программируемых приборов, рассматриваемых в этой статье.

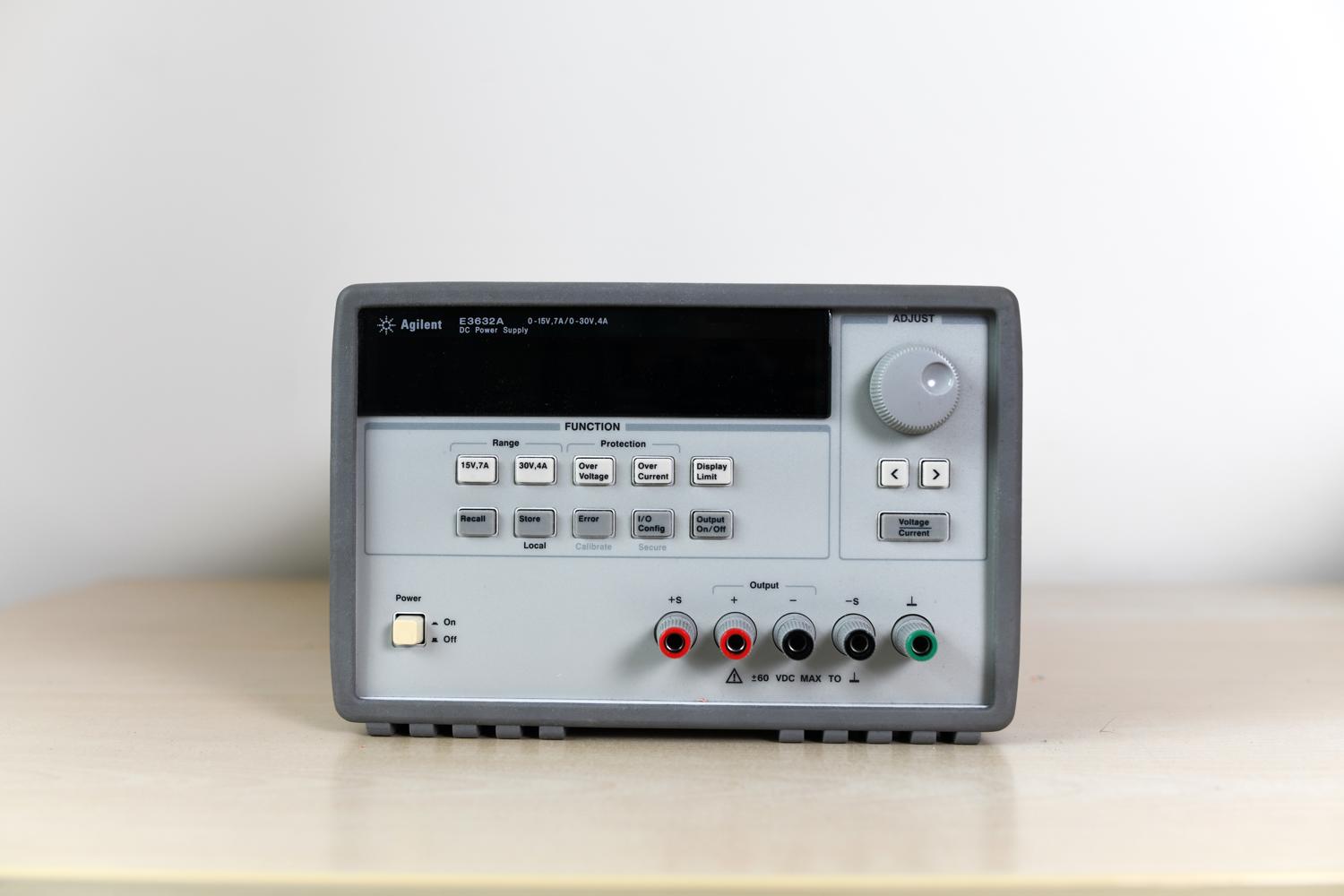

Модели серии E363xA

Модель	Выходы	Диапазоны	Мощность	Особенность
E3631A	3	0–6 В / 5 А; 0…+25 В / 1 А; 0…−25 В / 1 А	80 Вт	Симметричное питание аналоговых схем
E3632A	1	0–15 В / 7 А или 0–30 В / 4 А	120 Вт	Универсальный диапазон для электроники и 24 В
E3633A	1	0–8 В / 20 А или 0–20 В / 10 А	200 Вт	Высокий ток при низком напряжении
E3634A	1	0–25 В / 7 А или 0–50 В / 4 А	200 Вт	Повышенное напряжение до 50 В

E3631A заметно отличается от остальных моделей. Он имеет три независимых выхода, причем канал 6 В электрически изолирован от пары ±25 В, а положительный и отрицательный выходы могут отслеживать друг друга. E3632A, E3633A и E3634A — одноканальные источники с двумя диапазонами, дистанционным измерением напряжения на нагрузке и защитами OVP/OCP.

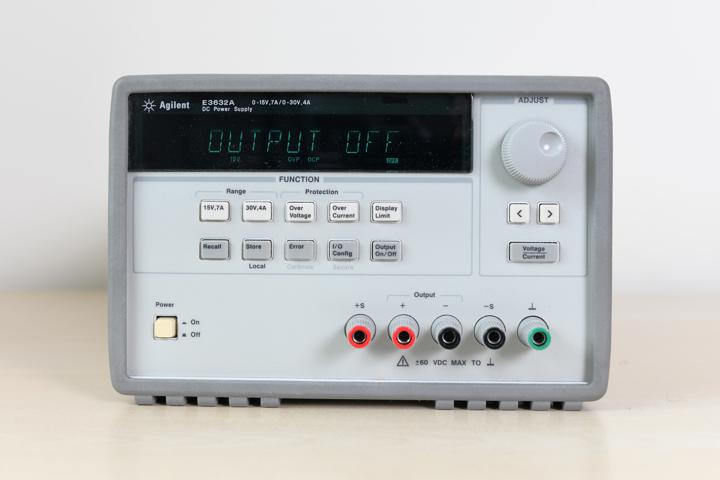

Keysight E3632A: устройство и назначение

E3632A рассчитан на питание аналоговых, цифровых, радиочастотных и электромеханических узлов, для которых важны малые пульсации и воспроизводимая установка напряжения. Встроенный измеритель показывает фактические напряжение и ток, поэтому во многих стендах отдельный мультиметр для постоянного контроля не требуется. Однако для метрологических измерений или регистрации быстрых переходных процессов внешний прибор по-прежнему необходим.

Два диапазона вместо одного

Максимальная мощность E3632A ограничена примерно 120 Вт, но допустимые напряжение и ток зависят от выбранного диапазона. В режиме 15 В источник способен отдать до 7 А, что удобно при разработке плат, автомобильной электроники, приводов и цифровых систем. В режиме 30 В максимальный ток составляет 4 А — этого достаточно для большинства устройств с номиналом 24 В, преобразователей и релейной автоматики.

Практический смысл.  Если нагрузке требуется 5 В и 6 А, следует выбирать диапазон 15 В / 7 А. Если устройство питается от 24 В и потребляет 3 А — диапазон 30 В / 4 А. Диапазоны задают допустимую область работы; это не два независимых выхода.

Стабилизация CV и CC

Как лабораторный источник E3632A автоматически переходит между стабилизацией напряжения CV и стабилизацией тока CC. Пока нагрузка потребляет меньше установленного предела, прибор удерживает заданное напряжение. Когда ток достигает ограничения, источник снижает напряжение настолько, чтобы не превысить установленный ток. Этот режим полезен при первом включении отремонтированной платы, поиске коротких замыканий и формовке узлов, но не заменяет специализированный зарядный контроллер.

Линейная архитектура и переходный процесс

Серия относится к традиционным низкошумящим лабораторным источникам с линейным регулированием выходного каскада. Производитель указывает стабилизацию по сети и нагрузке лучше 0,01% + 2 мВ, а восстановление напряжения до отклонения не более 15 мВ после скачка тока от полной нагрузки к половинной или обратно занимает менее 50 мкс. Эти параметры делают E3632A подходящим для питания чувствительных аналоговых цепей, генераторов, АЦП, усилителей и радиочастотных модулей.

Основные характеристики E3632A

Параметр	Значение
Число выходов	1
Диапазон 1	0–15 В, 0–7 А
Диапазон 2	0–30 В, 0–4 А
Максимальная мощность	120 Вт
Стабилизация по нагрузке	<0,01% + 2 мВ; <0,01% + 250 мкА
Стабилизация по сети	<0,01% + 2 мВ; <0,01% + 250 мкА
Пульсации и шум, 20 Гц–20 МГц	<350 мкВ RMS / 2 мВ p-p; ток <2 мА RMS
Точность программирования, 12 мес.	Напряжение: 0,05% + 10 мВ; ток: 0,2% + 10 мА
Точность считывания	Напряжение: 0,05% + 5 мВ; ток: 0,15% + 5 мА
Разрешение программирования	1 мВ / 0,5 мА
Дистанционное измерение	До 1 В падения в каждом силовом проводе
Интерфейсы	GPIB и RS-232, команды SCPI
Габариты	213 × 133 × 348 мм
Масса	Около 8,2 кг

Точностные характеристики действительны после часового прогрева и калибровки при 25 °C. Значение p-p относится к размаху пульсаций, а RMS — к среднеквадратичному уровню. При оценке очень малых шумов необходимо учитывать полосу измерения, схему заземления и качество измерительного пробника.

Удаленное измерение напряжения — Remote Sense

При токе в несколько ампер падение напряжения на проводах и контактах может составить десятки или сотни милливольт. В обычной двухпроводной схеме источник стабилизирует напряжение на собственных клеммах и не знает, сколько осталось непосредственно на нагрузке. E3632A поддерживает четырехпроводное подключение: силовые провода передают ток, а отдельная пара Sense измеряет напряжение у устройства.

• подключать Sense+ и Sense− непосредственно к точкам питания нагрузки, а не к концам силовых проводов у источника;
• соблюдать полярность и прокладывать измерительные провода вдали от импульсных силовых цепей;
• не размыкать sense-цепь под нагрузкой без проверки схемы и установленных перемычек;
• учитывать предел компенсации: для E3632A допускается до 1 В падения в каждом силовом проводе;
• для коротких проводов и малых токов оставить штатное локальное измерение — оно проще и устойчивее к ошибкам монтажа.

Ограничение Remote Sense.  Компенсация падения не увеличивает паспортное напряжение на нагрузке сверх диапазона прибора и не отменяет требований к сечению проводов. Силовые кабели должны быть рассчитаны на ток и тепловыделение.

Защита нагрузки

В E3632A, E3633A и E3634A предусмотрены регулируемые защиты от перенапряжения OVP и перегрузки по току OCP. Их пороги можно контролировать с передней панели или через интерфейс. Паспортная точность установки OVP/OCP составляет 0,5% + 0,5 В и 0,5% + 0,5 А соответственно. При OVP не ниже 3 В типичное время срабатывания указано как 1,5 мс; при более низком пороге OVP и для OCP — менее 10 мс.

OVP особенно полезна, когда превышение напряжения способно мгновенно повредить микросхему. OCP следует отличать от обычного режима ограничения тока: в CC источник продолжает питать нагрузку на пониженном напряжении, тогда как включенная защита OCP может отключить выход при возникновении режима стабилизации тока. Конкретное поведение нужно заранее проверить на безопасной нагрузке и зафиксировать в методике испытаний.

Другие модели серии

E3631A — три выхода для аналоговых и цифровых схем

E3631A сочетает канал 0–6 В / 5 А и два маломощных выхода 0…+25 В / 1 А и 0…−25 В / 1 А. Это удобная конфигурация для операционных усилителей, аналоговых плат и смешанных устройств, которым одновременно нужны 3,3 или 5 В и симметричные шины. Выходы ±25 В могут работать в режиме слежения. В отличие от одноканальных моделей, E3631A не имеет дистанционного измерения и регулируемых OVP/OCP.

E3633A — большой ток при низком напряжении

E3633A развивает до 20 А при напряжении до 8 В либо до 10 А при напряжении до 20 В. Мощность 200 Вт делает его подходящим для питания процессорных плат, мощных цифровых узлов, автомобильной электроники и низковольтных преобразователей. При токах порядка десятков ампер особенно важны короткие кабели большого сечения и использование Remote Sense.

E3634A — до 50 В

E3634A предлагает диапазоны 0–25 В / 7 А и 0–50 В / 4 А при мощности до 200 Вт. Он ориентирован на устройства с шинами 24–48 В, приводы, промышленную автоматику и преобразователи. Для этой модели паспортный шум по напряжению несколько выше: менее 500 мкВ RMS или 3 мВ p-p в полосе 20 Гц–20 МГц.

Управление с передней панели

Классическая передняя панель серии построена вокруг цифрового индикатора, поворотного регулятора и функциональных клавиш. Оператор задает напряжение и ток, выбирает диапазон, контролирует режим CV/CC, включает выход и настраивает защиту. В энергонезависимой памяти можно сохранить и вызвать до трех полных конфигураций. Кнопка Output On/Off позволяет отключить напряжение без изменения установленных значений.

• перед подключением чувствительной платы сначала задать напряжение и ограничение тока при отключенном выходе;
• после включения убедиться, что источник работает в ожидаемом режиме CV, а не перешел в CC;
• порог OVP установить немного выше рабочего напряжения, но ниже опасного уровня для нагрузки;
• при смене диапазона повторно проверить пределы напряжения и тока;
• для длительной работы на большой мощности обеспечить свободную вентиляцию корпуса.

Дистанционное управление и автоматизация

Все модели E363xA штатно оснащены интерфейсами IEEE-488.2 (GPIB) и RS-232. Командный язык SCPI позволяет задавать напряжение и ток, включать выход, считывать измеренные значения, изменять параметры защит и контролировать состояние прибора. Это удобно для ресурсных испытаний, последовательного включения шин, проверки энергопотребления и автоматических производственных тестов.

Задача	Что делает источник
Автоматическое включение платы	Задает безопасный предел тока, устанавливает напряжение, включает выход и проверяет фактический ток
Испытание при разных напряжениях	Пошагово изменяет питание и передает показания в программу
Защита образца	Устанавливает OVP/OCP и отключает выход при аварийном состоянии
Повторяемый запуск стенда	Вызывает сохраненную конфигурацию или получает все параметры по SCPI

Время обработки команды составляет менее 50 мс для E3631A и менее 100 мс для одноканальных E3632A–E3634A. Поэтому серия подходит для пошаговых и длительных испытаний, но не является быстродействующим источником произвольных форм. Для формирования быстрых профилей напряжения нужен специализированный источник или усилитель формы сигнала.

Применение E3632A

• разработка и ремонт печатных плат с питанием 3,3; 5; 12 и 24 В;
• первый запуск устройств с контролируемым ограничением тока;
• питание малошумящих усилителей, генераторов, PLL и АЦП;
• испытание автомобильной электроники в диапазоне до 15 В;
• проверка реле, соленоидов, маломощных приводов и DC/DC-преобразователей;
• ресурсные испытания и контроль тока потребления по GPIB или RS-232;
• лабораторные работы и обучение автоматизации измерений SCPI.

Для радиочастотных схем низкий шум линейного источника обычно предпочтительнее недорогого импульсного БП. Но чистое питание само по себе не гарантирует отсутствие помех: длинные петли заземления, общий провод между приборами и неэкранированные кабели могут внести больше шума, чем источник. При чувствительных измерениях важно проектировать весь тракт питания и земли.

Преимущества серии

• низкие пульсации и хорошая стабилизация по сети и нагрузке;
• встроенное измерение напряжения и тока;
• GPIB и RS-232 входят в стандартную комплектацию;
• поддержка SCPI и удобная интеграция в старые измерительные стенды;
• быстрый переходный процесс для классического линейного источника;
• Remote Sense у E3632A, E3633A и E3634A;
• регулируемые защиты OVP/OCP у одноканальных моделей;
• энергонезависимая память трех конфигураций;
• широкая распространенность документации и драйверов.

Ограничения

• серия разработана задолго до массового применения USB и LAN; прямого Ethernet-интерфейса нет;
• линейная архитектура означает заметную массу, нагрев и меньший КПД, чем у современных импульсных источников;
• E3632A имеет только один выход и передние силовые клеммы; задние выходы предусмотрены у E3633A/E3634A;
• двухдиапазонный режим не является полноценным авторэнжингом с непрерывной гиперболической областью мощности;
• встроенный измеритель удобен для контроля, но не заменяет прецизионный мультиметр;
• скорость программирования недостаточна для динамического моделирования батареи или быстрых профилей питания;
• старые экземпляры могут потребовать профилактики, ремонта органов управления и повторной калибровки.

Что проверить при покупке подержанного прибора

1. Уточнить модель и сетевое исполнение: 100, 115 или 230 В. Неправильная конфигурация входа может привести к повреждению прибора.
2. Запустить самотестирование и убедиться в отсутствии сообщений об ошибках.
3. Проверить яркость всех сегментов индикатора, клавиши и поворотный регулятор.
4. Измерить напряжение внешним поверенным мультиметром в нескольких точках обоих диапазонов.
5. Проверить ток и переход из CV в CC на электронной нагрузке или мощном резисторе.
6. Проконтролировать пульсации осциллографом с корректной короткой землей и ограниченной полосой.
7. Испытать OVP и OCP сначала на безопасной нагрузке, не подключая дорогое устройство.
8. Проверить Remote Sense, наличие перемычек локального измерения и состояние клемм.
9. Протестировать GPIB и RS-232, включая установку параметров и считывание измерений.
10. Оценить шум вентилятора, запах перегрева и температуру корпуса при длительной работе под нагрузкой.
11. Осмотреть силовые разъемы, сетевой ввод и корпус; следы падения или перегрева требуют дополнительной диагностики.
12. Запросить дату последней калибровки и, если важна паспортная точность, заложить стоимость новой калибровки.

Полезная проверка E3632A.  Прогоните источник в точках 5 В / 6 А, 15 В / 7 А, 24 В / 3 А и 30 В / 4 А с учетом допустимой мощности нагрузки. Проверьте стабильность, нагрев, переключение диапазонов и работу ограничения тока. Не удерживайте резистивную нагрузку на пределе дольше, чем допускает ее охлаждение.

Как выбрать модель

Тип задачи	Предпочтительная модель	Почему
Аналоговая плата с ±15 В и 5 В	E3631A	Три выхода, включая симметричную пару
Универсальная электроника 3,3–24 В	E3632A	Баланс напряжения, тока и мощности
Процессорные платы и низковольтные преобразователи	E3633A	До 20 А при 8 В
Промышленная автоматика и 48-вольтовые узлы	E3634A	До 50 В при 4 А
Нужны LAN, USB и современный интерфейс	Новая серия	Современные модели удобнее для сетевой автоматизации

Актуальный статус и замена

E3633A и E3634A были сняты с производства 1 декабря 2024 года; Keysight указывает продолжение стандартной поддержки в течение пяти лет после прекращения выпуска. E3631A также имеет статус устаревшей модели, а E3632A в настоящее время встречается главным образом на вторичном рынке и в существующих стендах. Для новых проектов следует сравнить стоимость исправного E363xA с современными сериями Keysight E36300, E36200 и другими источниками, имеющими USB/LAN, цветной дисплей и более развитое журналирование.

При замене прибора в автоматизированной системе необходимо проверять не только диапазоны напряжения и тока, но и совместимость SCPI-команд, формат ответов, скорость выполнения, распиновку, поведение выходов после включения и логику защит. Даже если современный источник функционально превосходит E3632A, его нельзя считать полностью прозрачной заменой без испытания управляющей программы.

Вывод

Keysight E3632A — добротный универсальный источник питания для лаборатории, ремонта и автоматизированных испытаний. Его главные достоинства — малый шум, точная стабилизация, два полезных диапазона, четырехпроводное измерение, встроенный контроль напряжения и тока, а также стандартные интерфейсы GPIB и RS-232. Для питания большинства устройств с шинами до 24 В он остается практичным даже спустя много лет после появления.

Серия E363xA в целом закрывает четыре разных сценария: E3631A обеспечивает несколько шин и симметричное питание, E3632A служит универсальным одноканальным источником, E3633A ориентирован на низкое напряжение и большой ток, а E3634A — на напряжения до 50 В. На вторичном рынке решающее значение имеют техническое состояние, калибровка, работа защит и интерфейсов. Исправный экземпляр по-прежнему способен обеспечить чистое и воспроизводимое питание, но для новых автоматизированных систем современные LAN/USB-модели часто удобнее.
