Купить источник питания лабораторный

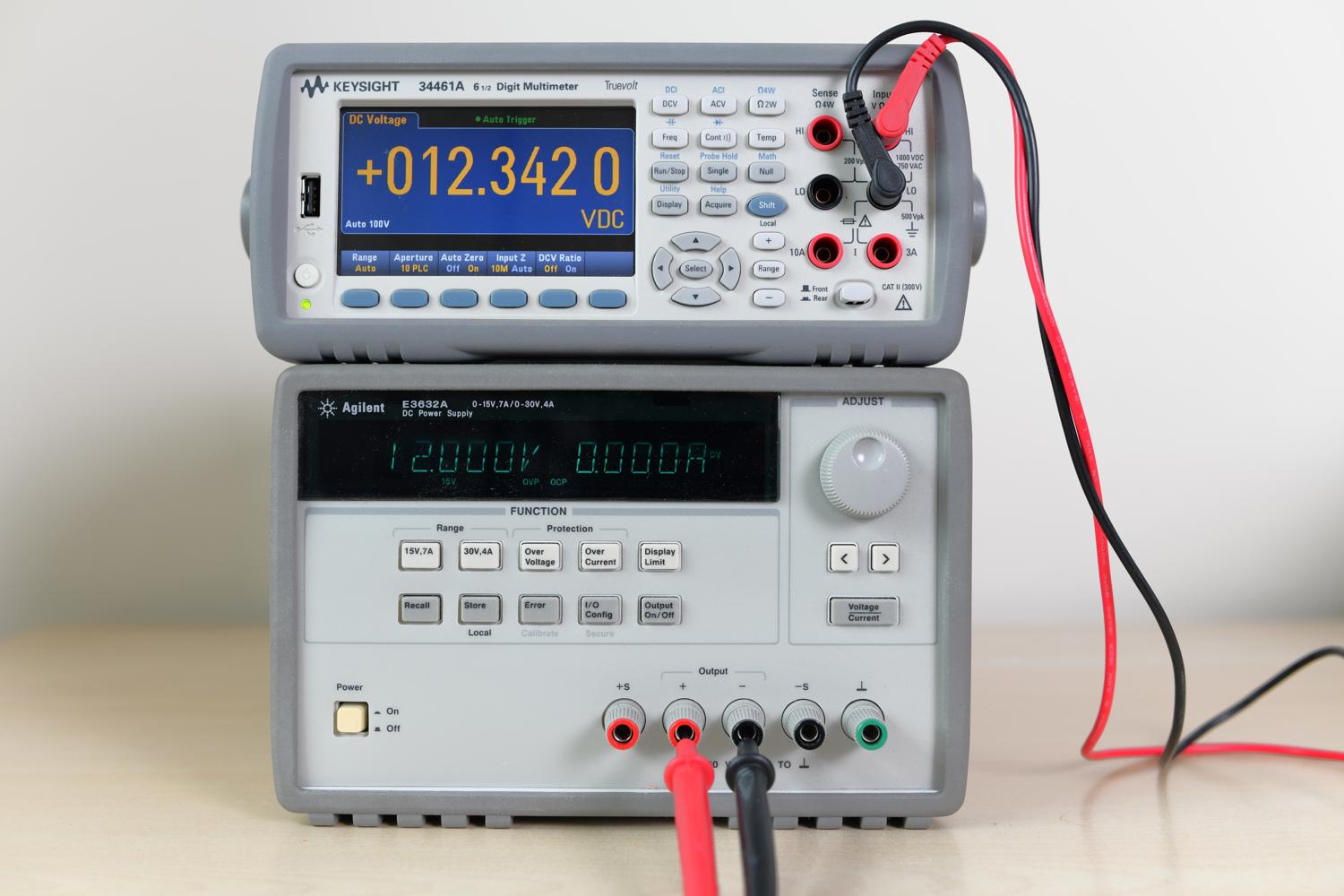

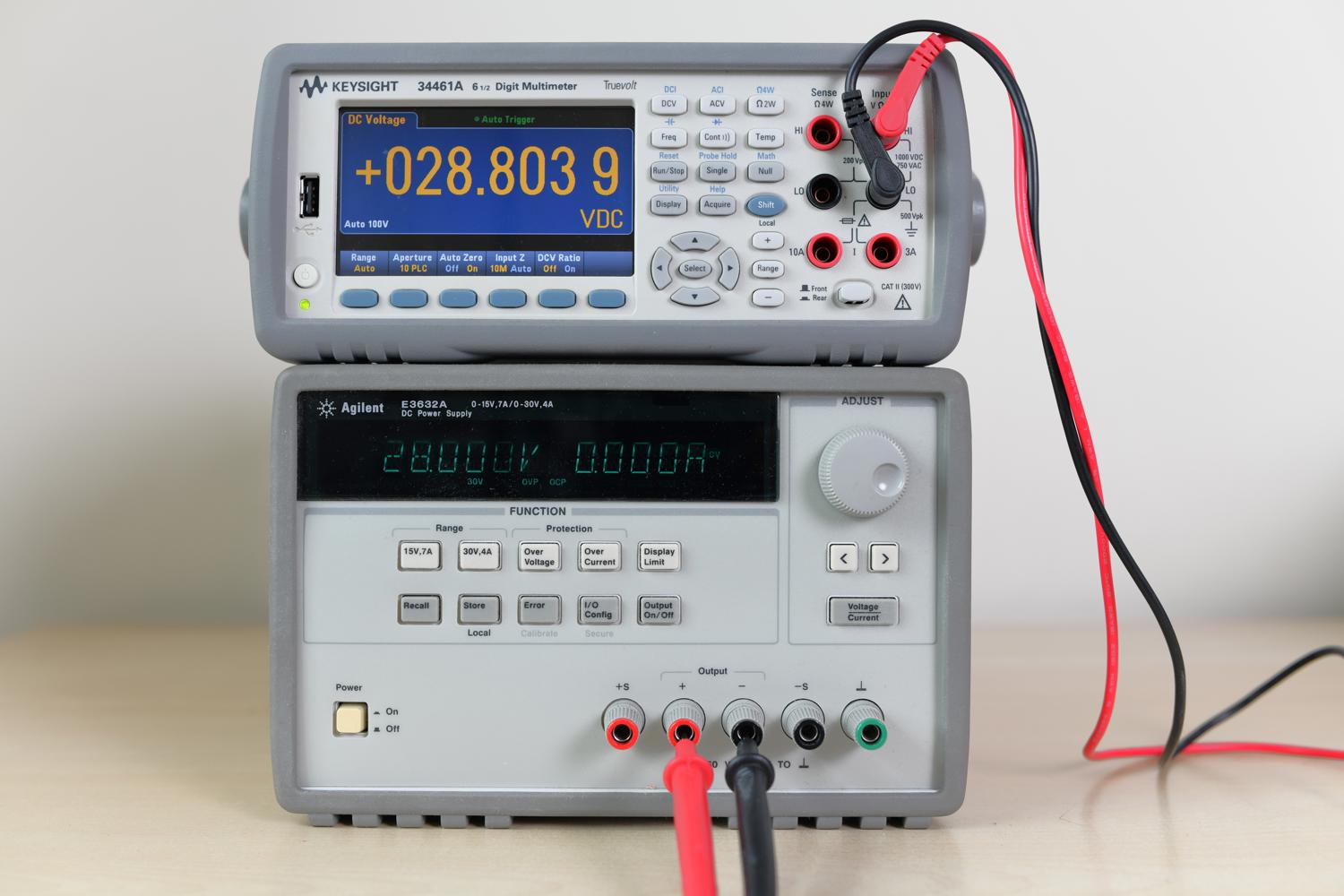

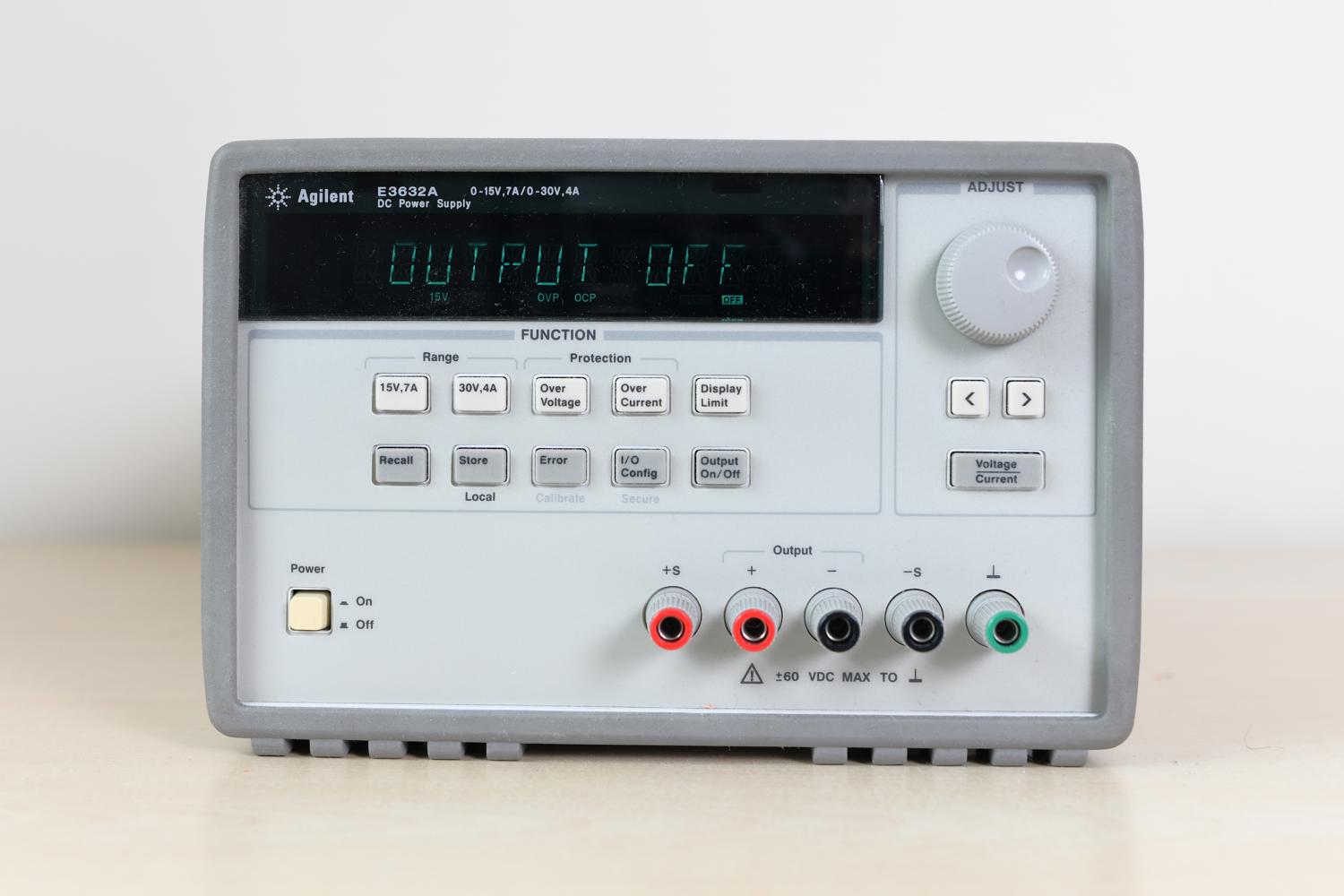

 Keysight E3632A
по самой низкой стоимости в наличии в городе Москва

В хорошем состоянии, но требует калибровку.

Keysight E3632A и серия E363xA

Keysight E363xA — семейство классических лабораторных источников постоянного тока, появившееся еще под маркой Hewlett-Packard, затем выпускавшееся Agilent Technologies и позднее Keysight Technologies. Приборы серии рассчитаны не только на ручную работу на столе, но и на автоматизированные измерительные стенды: во всех моделях штатно установлены интерфейсы GPIB и RS-232, а управление выполняется командами SCPI.

Центральная модель семейства — E3632A. Это одноканальный источник мощностью 120 Вт с двумя рабочими диапазонами: до 15 В при токе до 7 А и до 30 В при токе до 4 А. Такая схема дает более высокий ток при низком напряжении и одновременно сохраняет возможность питания 24-вольтовых устройств, не заставляя пользователя покупать отдельные источники для двух классов задач.

Модели серии E363xA

E3631A заметно отличается от остальных моделей. Он имеет три независимых выхода, причем канал 6 В электрически изолирован от пары ±25 В, а положительный и отрицательный выходы могут отслеживать друг друга. E3632A, E3633A и E3634A — одноканальные источники с двумя диапазонами, дистанционным измерением напряжения на нагрузке и защитами OVP/OCP.

Keysight E3632A: устройство и назначение

E3632A рассчитан на питание аналоговых, цифровых, радиочастотных и электромеханических узлов, для которых важны малые пульсации и воспроизводимая установка напряжения. Встроенный измеритель показывает фактические напряжение и ток, поэтому во многих стендах отдельный мультиметр для постоянного контроля не требуется. Однако для метрологических измерений или регистрации быстрых переходных процессов внешний прибор по-прежнему необходим.

Два диапазона вместо одного

Максимальная мощность E3632A ограничена примерно 120 Вт, но допустимые напряжение и ток зависят от выбранного диапазона. В режиме 15 В источник способен отдать до 7 А, что удобно при разработке плат, автомобильной электроники, приводов и цифровых систем. В режиме 30 В максимальный ток составляет 4 А — этого достаточно для большинства устройств с номиналом 24 В, преобразователей и релейной автоматики.

Стабилизация CV и CC

Как лабораторный источник E3632A автоматически переходит между стабилизацией напряжения CV и стабилизацией тока CC. Пока нагрузка потребляет меньше установленного предела, прибор удерживает заданное напряжение. Когда ток достигает ограничения, источник снижает напряжение настолько, чтобы не превысить установленный ток. Этот режим полезен при первом включении отремонтированной платы, поиске коротких замыканий и формовке узлов, но не заменяет специализированный зарядный контроллер.

Линейная архитектура и переходный процесс

Серия относится к традиционным низкошумящим лабораторным источникам с линейным регулированием выходного каскада. Производитель указывает стабилизацию по сети и нагрузке лучше 0,01% + 2 мВ, а восстановление напряжения до отклонения не более 15 мВ после скачка тока от полной нагрузки к половинной или обратно занимает менее 50 мкс. Эти параметры делают E3632A подходящим для питания чувствительных аналоговых цепей, генераторов, АЦП, усилителей и радиочастотных модулей.

Основные характеристики E3632A

Точностные характеристики действительны после часового прогрева и калибровки при 25 °C. Значение p-p относится к размаху пульсаций, а RMS — к среднеквадратичному уровню. При оценке очень малых шумов необходимо учитывать полосу измерения, схему заземления и качество измерительного пробника.
