Источник питания Keysight / Agilent U8031A: обзор для инженеров

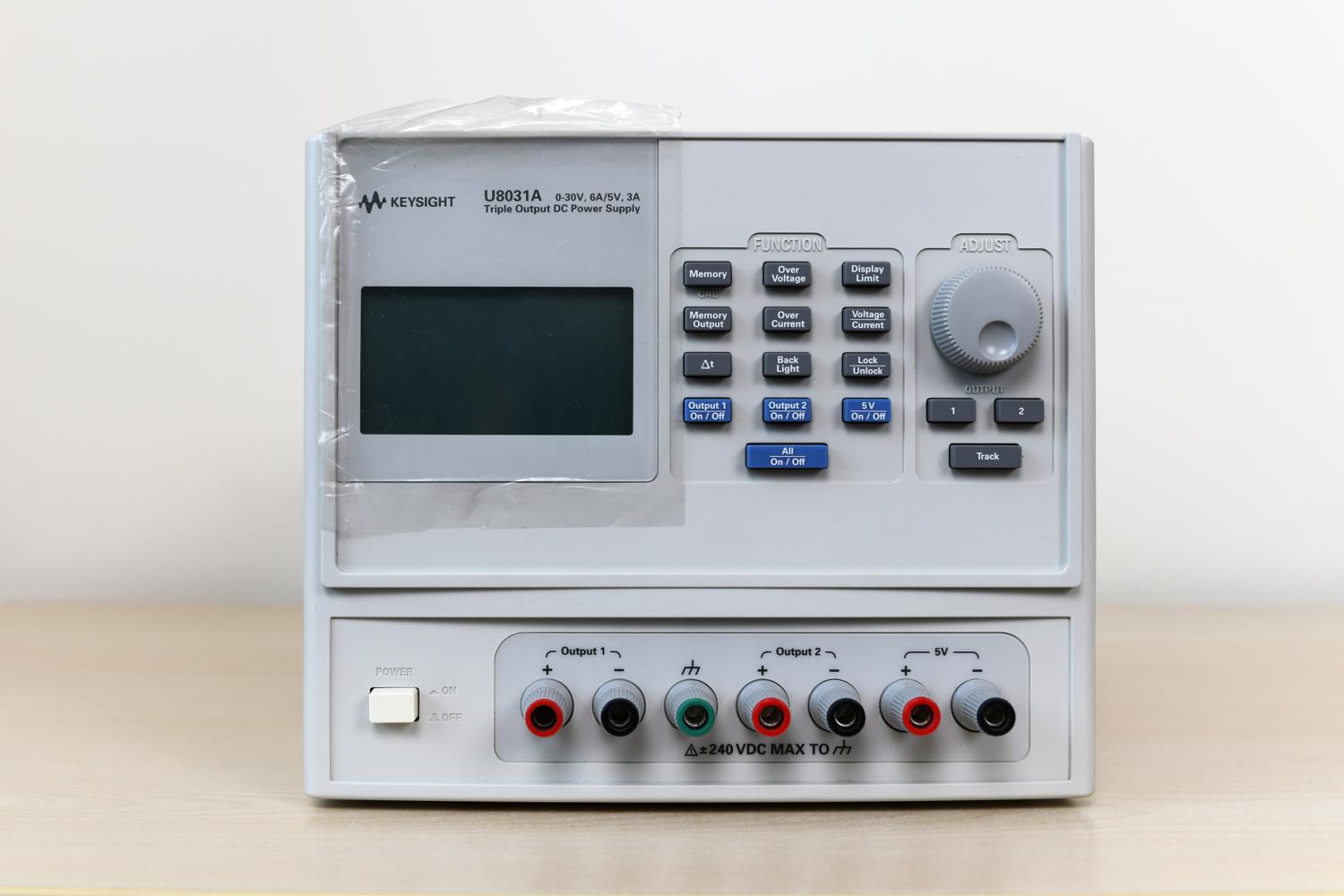

Keysight U8031A — лабораторный трёхканальный источник постоянного питания мощностью до 375 Вт. Прибор относится к серии U8030 и рассчитан на инженерную разработку, ремонт, настройку и производственные испытания электронных устройств.

Модель U8031A имеет два регулируемых выхода 0–30 В / 0–6 А и один фиксированный выход 5 В / 3 А. По сути, это универсальный настольный источник питания для аналоговой, цифровой, силовой и радиочастотной электроники, где требуется одновременно несколько независимых напряжений.

Главная особенность прибора — сочетание высокой выходной мощности, трёх выходов, хорошей стабилизации, низкого уровня пульсаций, защиты OVP/OCP и функции sequencing для полуавтоматических тестов без компьютера.

Назначение Keysight U8031A

U8031A предназначен для питания устройств, которым требуется несколько напряжений одновременно. Это типичная задача в современной электронике: одна плата может иметь силовое питание, аналоговое питание, цифровое питание, питание логики 5 В, питание драйверов, операционных усилителей, АЦП, ЦАП и радиочастотных узлов.

Источник хорошо подходит для:

• разработки и ремонта электронных плат;
• питания аналоговых и цифровых устройств;
• проверки DC/DC-преобразователей;
• настройки микроконтроллерных систем;
• питания радиочастотных модулей;
• испытания усилителей малой и средней мощности;
• питания драйверов, реле, вентиляторов и исполнительных устройств;
• лабораторного моделирования нескольких шин питания;
• учебных лабораторий;
• производственного контроля небольших серий.

Прибор особенно удобен, когда нужно иметь сразу два мощных регулируемых канала и отдельную линию 5 В для цифровой части.

Основные характеристики U8031A

Параметр	Значение
Количество выходов	3
Выход 1	0–30 В, 0–6 А
Выход 2	0–30 В, 0–6 А
Выход 3	5 В, 3 А, фиксированный
Суммарная выходная мощность	до 375 Вт
Режимы работы каналов 1 и 2	CV / CC
Режим канала 3	фиксированный CV
Разрешение установки напряжения	10 мВ
Разрешение установки тока	10 мА
Стабилизация по сети и нагрузке, CV	менее 0,01% + 2 мВ
Стабилизация по сети и нагрузке, CC	менее 0,02% + 2 мА
Пульсации и шум, CV	до 1 мВ RMS или до 10 мВpp
Пульсации и шум, CC	до 1 мА RMS
Переходная характеристика по нагрузке	менее 50 мкс
Защита	OVP, OCP, перегрев
Tracking между каналами 1 и 2	есть
Sequencing	есть
Remote sense	нет
Интерфейсы управления	нет
Конструкция	4U, half-rack
Габариты	179 × 212,3 × 379 мм
Масса	около 8,2 кг

Три выхода: два регулируемых и один фиксированный

U8031A имеет три изолированных выхода. Первые два канала являются основными: каждый может выдавать напряжение до 30 В и ток до 6 А. Эти каналы работают в режимах стабилизации напряжения и стабилизации тока.

Третий канал — фиксированный выход 5 В / 3 А. Он предназначен для питания цифровой логики, микроконтроллеров, интерфейсных плат, вспомогательных модулей и других узлов, которым требуется стабильная пятивольтовая шина.

Такая конфигурация особенно удобна для устройств смешанного типа. Например, можно подать:

• +12 В на силовую часть;
• –12 В или второе регулируемое питание на аналоговую часть;
• +5 В на цифровую логику.

Или другой вариант:

• 24 В на силовые цепи;
• 5–15 В на аналоговую часть;
• 5 В на микроконтроллер и интерфейсы.

Режимы CV и CC

Два основных выхода U8031A работают в двух стандартных режимах:

• CV — стабилизация напряжения;
• CC — стабилизация тока.

В режиме CV источник удерживает заданное напряжение, пока ток нагрузки не превышает установленный предел. Если нагрузка начинает потреблять больше тока, источник переходит в режим CC и ограничивает ток.

Это важно при отладке новых плат. Если на плате есть ошибка монтажа, короткое замыкание, неверно установленный компонент или неисправная микросхема, ограничение тока помогает избежать немедленного разрушения устройства.

На практике инженер обычно сначала выставляет безопасный предел тока, затем подаёт напряжение и наблюдает потребление. Если ток сразу уходит в ограничение, питание отключают и ищут неисправность.

Стабильность и низкий уровень пульсаций

Для лабораторного источника питания важны не только максимальные вольты и амперы. Не менее важны пульсации, шум, точность установки, переходная характеристика и стабильность при изменении нагрузки.

U8031A имеет хорошие показатели для универсального настольного источника:

• стабилизация напряжения лучше 0,01% + 2 мВ;
• стабилизация тока лучше 0,02% + 2 мА;
• пульсации напряжения до 1 мВ RMS;
• переходная характеристика менее 50 мкс при изменении нагрузки.

Это позволяет использовать прибор не только для грубого питания силовых цепей, но и для аналоговых устройств, измерительных схем, усилителей, генераторов и радиомодулей.

Однако при работе с малошумящими аналоговыми каскадами, прецизионными АЦП, ФАПЧ или чувствительными радиотрактами всё равно нужно проверять шум непосредственно в конкретной схеме. Иногда требуется дополнительный LC-фильтр, линейный пострегулятор или локальная фильтрация рядом с нагрузкой.

Защита OVP и OCP

Источник имеет программируемую защиту по перенапряжению OVP и перегрузке по току OCP.

OVP отключает выход при превышении заданного напряжения. Это полезно при питании дорогих микросхем, радиомодулей, FPGA, АЦП, ЦАП, микроконтроллеров и чувствительных аналоговых каскадов.

OCP отключает выход при превышении заданного тока. В отличие от обычного перехода в режим CC, защита OCP может полностью отключить канал, что удобно для испытаний и защиты устройства от длительной работы в аварийном режиме.

Практический пример: при первом включении новой платы можно установить напряжение 12 В, ограничение тока 200 мА и OCP немного выше ожидаемого потребления. Если плата потребляет больше нормы, источник отключит выход, а не будет долго греть неисправный участок.

Tracking между каналами 1 и 2

Одна из полезных функций U8031A — auto-tracking между первым и вторым регулируемыми каналами.

Tracking удобен, когда нужно получить симметричное питание, например:

• ±5 В;
• ±12 В;
• ±15 В;
• ±24 В.

В таком режиме изменение одного канала сопровождается соответствующим изменением второго. Это упрощает работу с операционными усилителями, аналоговыми фильтрами, драйверами, компараторами, смесителями, модуляторами и другими схемами, где используются двухполярные источники питания.

Для радиоинженера это особенно удобно при настройке аналоговых трактов, активных фильтров, усилителей ПЧ, детекторов, IQ-модуляторов и схем автоматической регулировки уровня.

Последовательность включения выходов

В современных устройствах порядок включения шин питания часто имеет значение. Например, цифровая логика должна включаться раньше аналогового тракта, или наоборот; питание FPGA может требовать определённой последовательности; RF-усилитель нельзя включать до появления управляющего напряжения смещения.

U8031A имеет функцию output sequencing, позволяющую формировать последовательность включения и выключения выходов без компьютера.

Это удобно для полуавтоматических тестов:

• проверка правильного старта устройства;
• имитация реального порядка включения питания;
• испытание плат с несколькими напряжениями;
• проверка аварийных режимов;
• повторяемое включение и выключение в производстве;
• поиск проблем старта DC/DC-преобразователей.

Функция sequencing не превращает U8031A в полноценный программируемый источник питания с интерфейсом LAN или GPIB, но для локальных лабораторных задач она очень полезна.

Память настроек

Источник имеет несколько ячеек памяти для сохранения установок напряжения и тока. Это удобно, если инженер часто работает с одними и теми же режимами.

Например, можно сохранить:

• режим для платы 5 В / 12 В;
• режим для аналогового питания ±15 В;
• режим для безопасного первого включения с малым током;
• режим для производственного теста;
• режим для питания силовой нагрузки.

Память настроек экономит время и снижает вероятность ошибки при ручной установке параметров.

Управление и передняя панель

U8031A — ручной лабораторный источник питания. Он не рассчитан на полноценное дистанционное управление через компьютер. Все основные операции выполняются с передней панели.

На панели расположены:

• дисплей с одновременным отображением напряжения и тока;
• органы выбора канала;
• кнопки включения и выключения выходов;
• поворотный регулятор установки параметров;
• кнопки sequencing;
• кнопки OVP/OCP;
• клавиша блокировки панели;
• выходные клеммы каналов.

Отдельное включение каналов удобно при настройке многоканальных устройств. Также есть возможность одновременного управления несколькими выходами.

Блокировка клавиатуры полезна в производстве и при длительных испытаниях, когда случайное изменение напряжения или тока может привести к повреждению устройства.

Изолированные выходы и плавающее подключение

Выходы U8031A могут работать в плавающем режиме относительно корпуса. Это позволяет соединять каналы последовательно, получать двухполярное питание или поднимать потенциал выходов относительно земли в пределах допустимого напряжения изоляции.

Например, два канала 0–30 В можно использовать как:

• два независимых источника;
• симметричное питание ±15 В;
• последовательное питание до 60 В при соблюдении ограничений;
• питание двух отдельных узлов схемы;
• положительное и отрицательное смещение.

При этом необходимо внимательно следить за допустимым напряжением относительно корпуса и не нарушать правила безопасности. В лабораторной практике ошибка заземления часто приводит к короткому замыканию через измерительные приборы, особенно если одновременно подключены осциллограф, генератор, анализатор спектра или USB-устройство.

Применение в радиоинженерной лаборатории

Питание RF-модулей

Многие радиочастотные модули требуют несколько напряжений: питание логики, питание аналоговой части, питание усилителя и управляющие напряжения. U8031A позволяет запитать такую схему от одного прибора.

Например:

• 5 В — логика и микроконтроллер;
• 3,3–5 В — цифровой интерфейс или PLL;
• 8–12 В — маломощный RF-усилитель;
• 12–24 В — драйвер или внешний модуль.

Для чувствительных RF-цепей желательно дополнительно использовать локальные фильтры питания и измерять шум непосредственно на плате.

Настройка усилителей

При настройке усилителей источник позволяет ограничить ток и безопасно поднимать напряжение. Это особенно важно для усилителей мощности, где неправильное смещение может быстро вывести транзистор из строя.

Рекомендуемый порядок:

1. Установить ограничение тока ниже аварийного уровня.
2. Подать напряжение без RF-сигнала.
3. Проверить ток покоя.
4. Постепенно увеличить напряжение или смещение.
5. Подать малый RF-сигнал.
6. Контролировать ток, температуру и выходную мощность.

Для мощных усилителей стоит использовать отдельную защиту, предохранители и быстрый внешний контроль тока, так как лабораторный источник не всегда способен защитить транзистор от очень быстрых аварийных процессов.

Проверка DC/DC-преобразователей

U8031A подходит для питания DC/DC-преобразователей и проверки их поведения при изменении входного напряжения. Можно плавно менять входное напряжение, ограничивать ток, контролировать стартовый ток и проверять реакцию на перегрузку.

Для полной оценки импульсного преобразователя дополнительно нужны:

• электронная нагрузка;
• осциллограф;
• токовый пробник;
• мультиметр;
• анализатор спектра или EMI-приёмник для оценки помех.

Источник питания задаёт входные условия, но не заменяет нагрузку и измерительные приборы.

Питание аналоговых схем

Два регулируемых канала удобно использовать для двухполярного питания операционных усилителей, активных фильтров, аналоговых коммутаторов, измерительных усилителей и генераторов.

Tracking упрощает установку симметричных напряжений. Например, можно быстро установить ±15 В и затем менять оба плеча одновременно.

При работе с малосигнальными схемами важно учитывать:

• заземление;
• петли земли;
• сопротивление проводов;
• локальную развязку на плате;
• шум источника;
• пусковые переходные процессы.

Первое включение новой платы

Для первого включения новой платы U8031A подходит очень хорошо. Наличие ограничения тока, OCP и нескольких каналов позволяет безопасно подавать питание поэтапно.

Практический алгоритм:

1. Проверить плату визуально.
2. Измерить сопротивление между шинами питания и землёй.
3. Установить минимально необходимое напряжение.
4. Установить ограничение тока.
5. Включить один канал.
6. Проверить потребление.
7. Проверить нагрев компонентов.
8. Включить следующий канал.
9. Контролировать запуск устройства.
10. Постепенно перейти к номинальному режиму.

Такой подход снижает риск повреждения платы при ошибках монтажа или проектирования.

Ограничения U8031A

Несмотря на хорошие характеристики, U8031A имеет ряд ограничений, которые важно понимать перед покупкой.

Нет дистанционного управления

Прибор не имеет стандартного интерфейса LAN, USB, RS-232 или GPIB для полноценного программного управления. Это ручной источник питания.

Для автоматизированного стенда лучше выбирать программируемые модели, например Keysight E36300 Series, N6700 Series или аналогичные источники с SCPI-управлением.

Нет remote sense

U8031A не имеет 4-проводного удалённого измерения напряжения на нагрузке. При больших токах падение напряжения на проводах может быть заметным.

Например, при токе 6 А даже небольшое сопротивление проводов и контактов может дать десятки или сотни милливольт падения. Если нагрузка чувствительна к точности питания, нужно использовать короткие толстые провода, хорошие клеммы и контролировать напряжение непосредственно на плате мультиметром.

Нет встроенного регистратора

В приборе нет встроенного data logger. Он не предназначен для записи длительных графиков напряжения и тока.

Для таких задач нужен программируемый источник, мультиметр с регистрацией, внешний АЦП или система сбора данных.

Не источник сверхмалого шума

Пульсации U8031A малы для универсального лабораторного источника, но при разработке малошумящих RF-узлов, опорных генераторов, малошумящих усилителей или прецизионных аналоговых схем может потребоваться дополнительная фильтрация.

В таких случаях часто используют схему:

лабораторный источник → LC-фильтр → линейный стабилизатор → локальная развязка на плате.

Достаточно крупный и тяжёлый корпус

Прибор выполнен в формате 4U half-rack и весит около 8,2 кг. Это нормальная плата за мощность 375 Вт и три выхода, но для маленького рабочего места источник может быть крупным.

U8031A и U8032A: в чём разница

В серии U8030 есть две близкие модели:

Модель	Каналы 1 и 2	Канал 3	Мощность
U8031A	0–30 В / 0–6 А	5 В / 3 А	375 Вт
U8032A	0–60 В / 0–3 А	5 В / 3 А	375 Вт

U8031A лучше подходит для низковольтных устройств с большим током: цифровые платы, усилители, DC/DC-преобразователи, автомобильная электроника, силовые модули до 30 В.

U8032A предпочтительнее, если нужны более высокие напряжения до 60 В, но ток 3 А достаточен: питание драйверов, аналоговых схем, промышленных модулей, телекоммуникационного оборудования и устройств с шинами 48 В.

Для большинства лабораторий, работающих с платами 3,3 В, 5 В, 12 В, 24 В и токами в несколько ампер, U8031A выглядит более универсальным.

Что проверить при покупке б/у прибора

При покупке U8031A на вторичном рынке стоит проверить:

1. Состояние выходных клемм.
2. Работу каждого канала отдельно.
3. Максимальное напряжение 30 В на каналах 1 и 2.
4. Максимальный ток 6 А на подходящей нагрузке.
5. Фиксированный выход 5 В / 3 А.
6. Переход в режим CV и CC.
7. Срабатывание OVP.
8. Срабатывание OCP.
9. Работу tracking между каналами 1 и 2.
10. Работу sequencing.
11. Сохранение и вызов настроек из памяти.
12. Состояние дисплея и подсветки.
13. Работу всех кнопок и энкодера.
14. Уровень шума вентилятора.
15. Отсутствие перегрева при длительной нагрузке.
16. Реальную пульсацию под нагрузкой.
17. Калибровку напряжения и тока по внешнему мультиметру.

Для полноценной проверки желательно иметь электронную нагрузку, точный мультиметр и осциллограф с ограничением полосы измерения.

Практические рекомендации по эксплуатации

Для безопасной и точной работы с U8031A полезно соблюдать несколько правил.

Используйте короткие и достаточно толстые провода при токах в несколько ампер. Падение напряжения на проводах может быть значительным.

Перед подключением новой платы всегда устанавливайте ограничение тока. Не полагайтесь только на номинал блока питания.

Не включайте все каналы сразу, если устройство требует определённого порядка запуска. Используйте sequencing или включайте каналы вручную.

Проверяйте полярность перед подключением. При трёх выходах риск ошибки выше, особенно при двухполярном питании.

Не соединяйте землю прибора и землю осциллографа без понимания схемы заземления. Это особенно важно при плавающих выходах.

Для чувствительных аналоговых и RF-схем добавляйте локальные фильтры питания на самой плате.

При длительной работе на высокой мощности обеспечьте свободную вентиляцию корпуса.

Кому подойдёт Keysight U8031A

Источник питания U8031A хорошо подходит:

• инженерам-разработчикам;
• радиоинженерам;
• сервисным лабораториям;
• учебным лабораториям;
• производственным участкам;
• разработчикам аналоговой и цифровой электроники;
• специалистам по ремонту измерительных приборов;
• разработчикам DC/DC-преобразователей;
• лабораториям, где нужен надёжный трёхканальный источник без сложной автоматизации.

Это хороший выбор, если нужен мощный, понятный и надёжный настольный источник питания с тремя выходами, но не требуется дистанционное управление по SCPI.

Когда лучше выбрать другой источник

Другой источник стоит выбрать, если требуется:

• управление по LAN, USB или GPIB;
• программируемые профили напряжения и тока с ПК;
• встроенная регистрация данных;
• remote sense;
• очень малый шум;
• большее напряжение, чем 30 В;
• ток значительно выше 6 А;
• компактный одноканальный источник;
• многоканальная автоматизированная система питания.

Для автоматизированных тестовых стендов лучше подойдут программируемые источники Keysight E36300, N6700 или аналогичные решения других производителей.

Итог

Keysight / Agilent U8031A — качественный трёхканальный лабораторный источник питания мощностью 375 Вт. Два регулируемых выхода 0–30 В / 0–6 А и отдельный выход 5 В / 3 А делают его удобным для разработки и ремонта современной электроники.

Сильные стороны прибора — высокая мощность, три выхода, хорошая стабилизация, низкие пульсации, OVP/OCP, tracking между основными каналами, sequencing и понятное ручное управление.

Главные ограничения — отсутствие дистанционного управления, remote sense и встроенного регистратора. Поэтому U8031A лучше рассматривать как мощный и удобный настольный источник питания для инженерной лаборатории, а не как источник для полностью автоматизированного измерительного стенда.

Для радиоинженера, разработчика электронных устройств или сервисной лаборатории U8031A остаётся практичным и надёжным прибором, особенно если требуется одновременно питать несколько шин с токами до 6 А.
