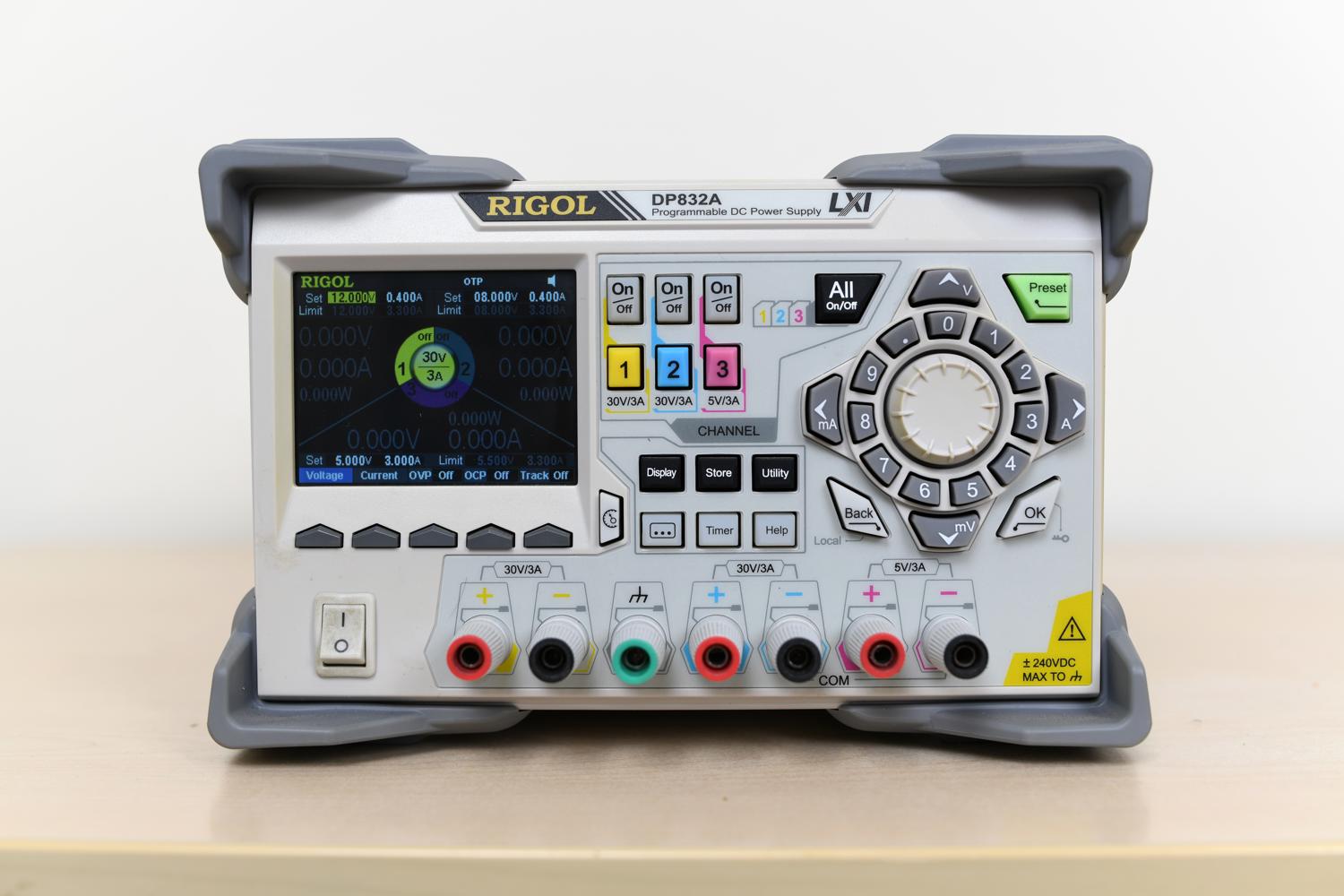

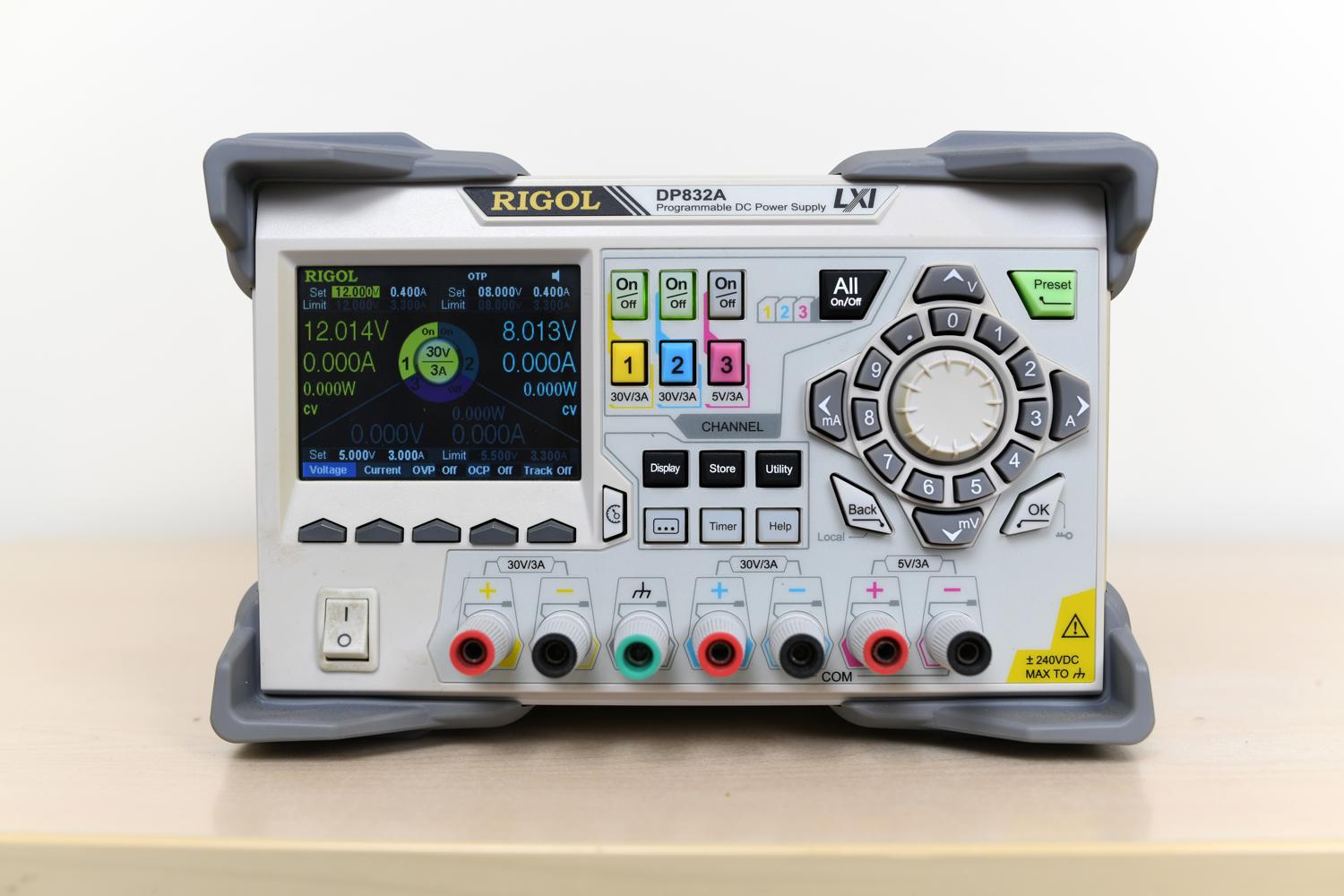

Источник питания Rigol DP832A

40 000  ₽

Ключевые факты

  • Выходы : CH1: 0–30 В / 0–3 А; CH2: 0–30 В / 0–3 А; CH3: 0–5 В / 0–3 А
  • Суммарная мощность : 95 Вт; номиналы всех трёх каналов складываются без отдельного общего ограничения

Описание

Купить по самой низкой стоимости RIGOL DP832A

Трёхканальный программируемый
лабораторный источник питания

195 Вт  •  2 × 30 В / 3 А  •  5 В / 3 А

Тип

линейный программируемый источник постоянного тока

Каналы

три изолированных выхода с индивидуальным управлением

Назначение

разработка, ремонт, обучение и автоматизированные испытания

RIGOL DP832A — обзор трёхканального программируемого источника питания

RIGOL DP832A — настольный линейный источник постоянного тока с тремя управляемыми выходами и суммарной мощностью 195 Вт. Два основных канала обеспечивают до 30 В и 3 А каждый, третий — до 5 В и 3 А. Такая конфигурация удобна для цифровых и аналоговых плат: CH1 и CH2 могут питать силовые или симметричные шины, а CH3 — логику 3,3–5 В.

Модель относится к серии DP800A и сочетает малошумящий линейный выход, индивидуальное ограничение тока, защиты OVP/OCP, измерение напряжения, тока и мощности, программируемые последовательности и дистанционное управление. Буква A важна: у DP832A высокое разрешение, LAN/RS-232, цифровой I/O и функции мониторинга включены штатно, тогда как для исходного DP832 часть этих возможностей поставлялась как опции.

Кратко о главном

Параметр

RIGOL DP832A

Выходы

CH1: 0–30 В / 0–3 А; CH2: 0–30 В / 0–3 А; CH3: 0–5 В / 0–3 А

Суммарная мощность

195 Вт; номиналы всех трёх каналов складываются без отдельного общего ограничения

Тип регулирования

линейный, режимы CV и CC

Установка

1 мВ / 1 мА

Считывание

0,1 мВ / 0,1 мА

Пульсации и шум

<350 мкВ RMS / 2 мВ p-p по напряжению; <2 мА RMS по току

Переходный процесс

<50 мкс до возврата в окно 15 мВ при ступени нагрузки 100% ↔ 50%

Интерфейсы

USB Device, USB Host, LAN, RS-232, Digital I/O; GPIB через опциональный адаптер

Габариты и масса

239 × 157 × 418 мм; 10,5 кг



Выходные каналы и мощность

Канал

Диапазон

Макс. мощность

OVP / OCP

CH1

0–30 В; 0–3 А

90 Вт

1 мВ–33 В / 1 мА–3,3 А

CH2

0–30 В; 0–3 А

90 Вт

1 мВ–33 В / 1 мА–3,3 А

CH3

0–5 В; 0–3 А

15 Вт

1 мВ–5,5 В / 1 мА–3,3 А



Сумма предельных мощностей каналов равна паспортным 195 Вт: 90 + 90 + 15 Вт. Это отличает DP832A от многоканальных источников с единым ограничением мощности, где максимальный режим одного выхода уменьшает возможности остальных. На практике всё равно нужно обеспечить свободный воздухообмен: при большой нагрузке линейная схема рассеивает значительную тепловую мощность.

Изоляция, последовательное и параллельное соединение

Выходы изолированы, поэтому каналы можно использовать с разными опорными потенциалами. Руководство разрешает соединять CH1 с CH2 или CH3 последовательно либо параллельно; пару CH2–CH3 объединять нельзя. Наиболее практична одинаковая пара CH1 + CH2: последовательно она даёт до 60 В при 3 А, а параллельно — до 30 В при суммарном токе до 6 А при корректно согласованных установках.

Важно. При последовательном соединении оба канала должны оставаться в CV, а их пределы тока и OCP следует задать одинаково. При параллельном соединении нужны короткие провода одинакового сопротивления и согласованные установки напряжения. Объединение каналов не превращает прибор в источник с удалённым измерением: у DP832A нет Remote Sense.

Tracking CH1 и CH2

Функция Track синхронизирует установки двух 30-вольтовых каналов. Можно связать изменение напряжения и отдельно — включение/выключение выходов. Это удобно для двух одинаковых шин, а после последовательного соединения CH1 и CH2 — для симметричного питания относительно средней точки. Tracking копирует установки; он не измеряет напряжение непосредственно на нагрузке и не компенсирует падение на проводах.

Точность, разрешение и качество выхода

Характеристика

CH1 / CH2

CH3

Годовая точность установки U

±(0,05% + 20 мВ)

±(0,1% + 5 мВ)

Годовая точность установки I

±(0,2% + 5 мА)

±(0,2% + 5 мА)

Точность считывания U

±(0,05% + 10 мВ)

±(0,1% + 5 мВ)

Точность считывания I

±(0,15% + 5 мА)

±(0,15% + 5 мА)

Стабилизация по сети и нагрузке, U

<0,01% + 2 мВ

<0,01% + 2 мВ

Разрешение установки / считывания

1 мВ, 1 мА / 0,1 мВ, 0,1 мА

1 мВ, 1 мА / 0,1 мВ, 0,1 мА



Годовые допуски указаны при 25 ±5 °C после часового прогрева и корректной калибровки. Разрешение 0,1 мВ и 0,1 мА относится к внутреннему считыванию; на основном дисплее значения выводятся с шагом 1 мВ и 1 мА. Высокое число отображаемых разрядов не следует путать с абсолютной точностью.

CV, CC и защита нагрузки

Каждый канал работает в режиме стабилизации напряжения CV, пока ток нагрузки ниже установленного предела. Когда нагрузка пытается потребить больше, прибор автоматически переходит в стабилизацию тока CC и снижает выходное напряжение. Для первого запуска платы полезно задавать небольшой ток, включать выход и повышать лимит только после проверки потребления.

OVP и OCP предназначены для аварийного отключения. OCP отличается от обычного ограничения тока: в CC канал продолжает питать нагрузку ограниченным током, а при срабатывании OCP выход выключается. Паспортная точность порогов OVP/OCP сравнительно грубая — ±(0,5% + 0,5 В) и ±(0,5% + 0,5 А), поэтому защитный порог нельзя устанавливать вплотную к рабочему значению.

  • Сначала задайте напряжение, ограничение тока и пороги защиты при выключенном выходе.
  • Перед подключением чувствительной схемы проверьте полярность и выбранный канал.
  • После включения убедитесь, что индикатор режима показывает ожидаемый CV, а не CC.
  • Не подавайте внешнее напряжение на выходные клеммы: DP832A является источником, а не электронной нагрузкой.

Экран и встроенные измерения

Цветной TFT-экран диагональю 3,5 дюйма одновременно показывает установки и фактические значения напряжения, тока и мощности. Каналы выбираются отдельными клавишами, а параметры вводятся цифровой клавиатурой, кнопками разряда и поворотным регулятором. Доступны обычное представление, виртуальные шкалы и график изменения измеряемых величин.

Встроенное считывание удобно для контроля и журналирования, но не заменяет поверенный мультиметр при калибровке или подтверждении точности. Значения напряжения относятся к выходным клеммам самого прибора; из-за отсутствия Remote Sense падение на длинных силовых проводах источник не компенсирует.

Таймер, задержка и программируемые профили

Таймер формирует последовательность до 2048 групп, каждая из которых содержит напряжение, ток и время удержания. Предусмотрены встроенные шаблоны, повторение заданное число раз или непрерывно. Отдельная функция Delayer управляет задержанным включением и выключением выходов, что полезно для соблюдения порядка запуска нескольких шин питания.

  • имитация ступенчатого изменения напряжения питания;
  • циклическая проверка включения и выключения устройства;
  • пошаговое повышение напряжения при отладке;
  • задержанный запуск цифровой, аналоговой и силовой шин;
  • простые ресурсные испытания без постоянного подключения компьютера.

Регистратор, анализатор и монитор

DP832A записывает фактические напряжение, ток и мощность всех активных каналов. Во внутреннюю память помещается до 2048 точек, на USB-накопитель — до 614 400 точек; интервал записи задаётся от 1 до 99 999 с. Analyzer рассчитывает статистику по сохранённому файлу и показывает данные графиком или таблицей.

Monitor отслеживает логическую комбинацию условий по напряжению, току и мощности. При выполнении условия прибор может выключить канал, вывести предупреждение и подать звуковой сигнал. Это полезно как дополнительный уровень защиты при длительных тестах, но не заменяет аппаратную защиту испытуемого устройства.

Digital I/O и внешние триггеры

Четыре линии Digital I/O можно независимо использовать как входы или выходы триггера. Входной сигнал способен включить, выключить или инвертировать состояние выбранного канала; выходной триггер сообщает внешней системе о заданном состоянии. На DP832A эта функция штатная, что упрощает синхронизацию с электронной нагрузкой, осциллографом, коммутационной матрицей или контроллером стенда.

Дистанционное управление

Интерфейс

Назначение

USB Device

подключение к ПК и управление прибором

LAN

работа по локальной сети, удалённая настройка и автоматизация

RS-232

последовательное управление и совместимость со стендами

USB Host

USB-накопитель, экспорт файлов и подключение USB–GPIB

Digital I/O

четыре независимые линии триггера

GPIB

через опциональный преобразователь RIGOL USB–GPIB



Для программирования используется командный интерфейс SCPI. Можно задавать напряжение и ток, включать каналы, считывать измерения, управлять защитами и последовательностями. Максимальное паспортное время обработки команд APPLy и SOURce — менее 118 мс, поэтому прибор подходит для функциональных и ресурсных тестов, но не для быстрого воспроизведения формы напряжения в реальном времени.

DP832A и DP832: в чём разница

Возможность

DP832A

DP832

Диапазоны и мощность

2 × 30 В / 3 А + 5 В / 3 А; 195 Вт

те же

Установка 1 мВ / 1 мА

штатно

нужна опция HIRES-DP800

Monitor / Analyzer

штатно

нужна опция AFK-DP800

Digital I/O

штатно

нужна опция DIGITALIO-DP800

LAN и RS-232

штатно

нужна опция INTERFACE-DP800

USB–GPIB

опциональный адаптер

опциональный адаптер



При покупке подержанного прибора важно смотреть не только на надпись DP832: две внешне похожие модели могут заметно отличаться набором активированных функций. У DP832A перечисленные расширения являются частью стандартной конфигурации.

Практическое применение

  • разработка и ремонт микроконтроллерных, цифровых и аналоговых плат;
  • питание устройств с шинами 3,3 В, 5 В, 12 В, 24 В и вспомогательным каналом;
  • формирование двух одинаковых или симметричных шин с помощью CH1 и CH2;
  • первый запуск аппаратуры с контролируемым ограничением тока;
  • испытание DC/DC-преобразователей, стабилизаторов и зарядных устройств;
  • питание малошумящих аналоговых, радиочастотных и измерительных узлов;
  • автоматизированные производственные и ресурсные тесты по SCPI;
  • лабораторные работы по электронике и программному управлению приборами.

Преимущества

  • три изолированных и независимо управляемых выхода;
  • полная номинальная мощность 195 Вт при одновременной работе каналов;
  • низкие пульсации линейного источника;
  • разрешение установки 1 мВ / 1 мА и встроенное измерение мощности;
  • tracking для CH1 и CH2, а также синхронизация включения выходов;
  • программируемые последовательности до 2048 точек;
  • регистратор, анализатор и условный мониторинг;
  • USB, LAN, RS-232 и четыре линии Digital I/O в стандартной комплектации;
  • SCPI и возможность добавить GPIB без замены прибора.

Ограничения

  • масса 10,5 кг и глубина корпуса 418 мм — это стационарный лабораторный прибор;
  • линейная архитектура означает нагрев и работу вентилятора под существенной нагрузкой;
  • у DP832A нет Remote Sense, поэтому падение напряжения на проводах приходится учитывать отдельно;
  • третий канал ограничен 5 В и 3 А;
  • GPIB требует отдельного USB–GPIB-преобразователя;
  • скорость команд и таймера недостаточна для имитации быстрых переходных процессов батареи;
  • встроенный регистратор ориентирован на медленные процессы и не заменяет осциллограф;
  • защита OVP/OCP имеет заметный абсолютный допуск, который нужно учитывать при настройке.

Что проверить при покупке подержанного DP832A

1. Убедиться, что на лицевой панели указана именно модель DP832A, а не DP832.

2. Открыть Utility → Sys Info и записать серийный номер, версии плат и прошивки.

3. Запустить самотестирование через Utility → Test/Cal и проверить сообщения по платам, вентилятору и температуре.

4. Проверить все сегменты экрана, клавиши, энкодер и индивидуальные кнопки включения каналов.

5. Измерить CH1 и CH2 внешним мультиметром, например при 1, 15 и 30 В; CH3 — при 1, 2,5 и 5 В.

6. Проверить ограничение тока и переход CV/CC на электронной нагрузке или рассчитанном мощном резисторе.

7. Испытать OVP и OCP на безопасной нагрузке, не подключая дорогое устройство.

8. Проконтролировать пульсации осциллографом с короткой пружиной земли и ограничением полосы 20 МГц.

9. Проверить tracking CH1/CH2 и синхронное включение/выключение выходов.

10. Проверить USB, LAN, RS-232 и Digital I/O; если нужен GPIB — наличие и работу адаптера.

11. Осмотреть силовые клеммы, сетевой переключатель напряжения, вентилятор и корпус на следы перегрева.

12. Запросить дату последней калибровки; рекомендуемый интервал производителя — один год.

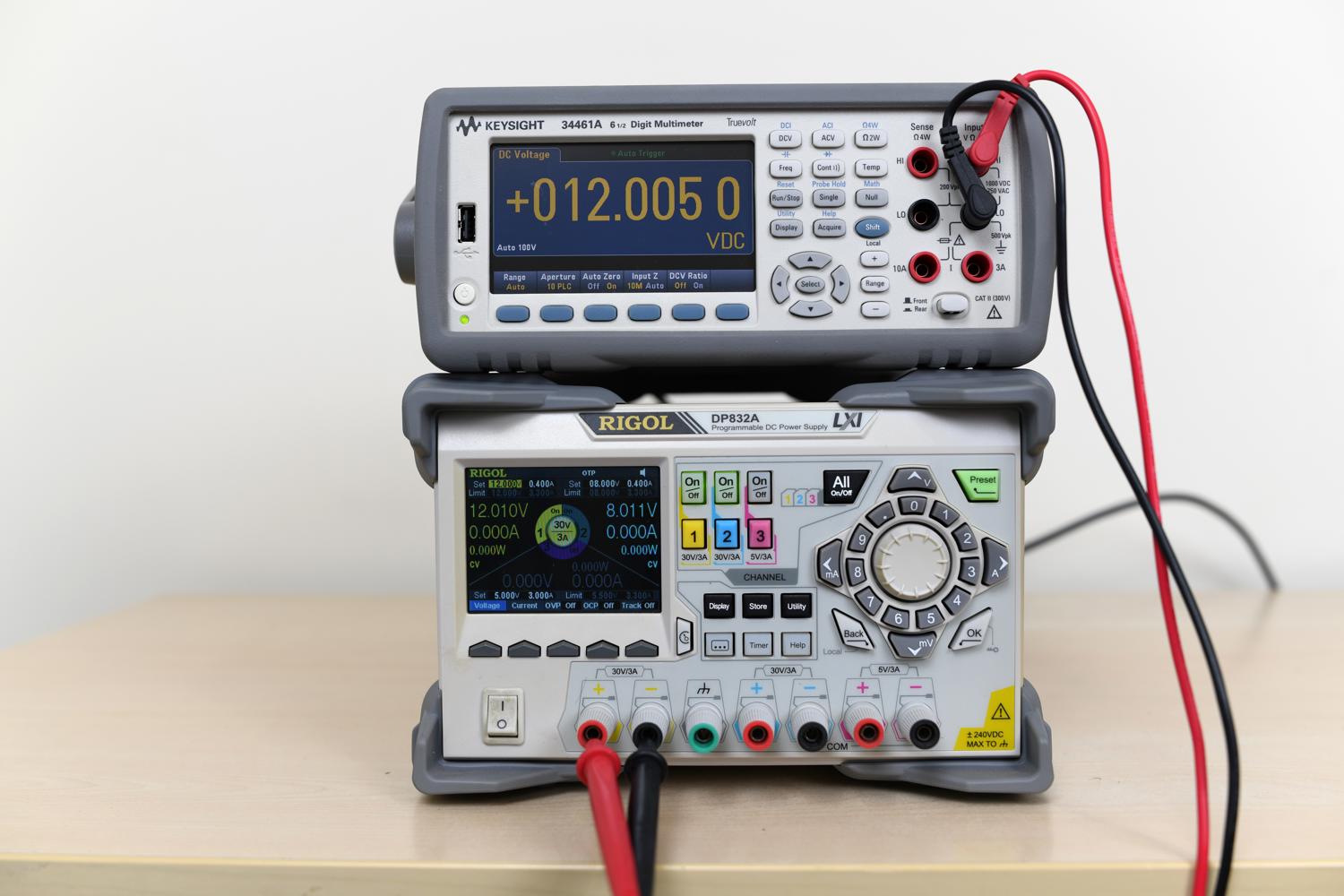

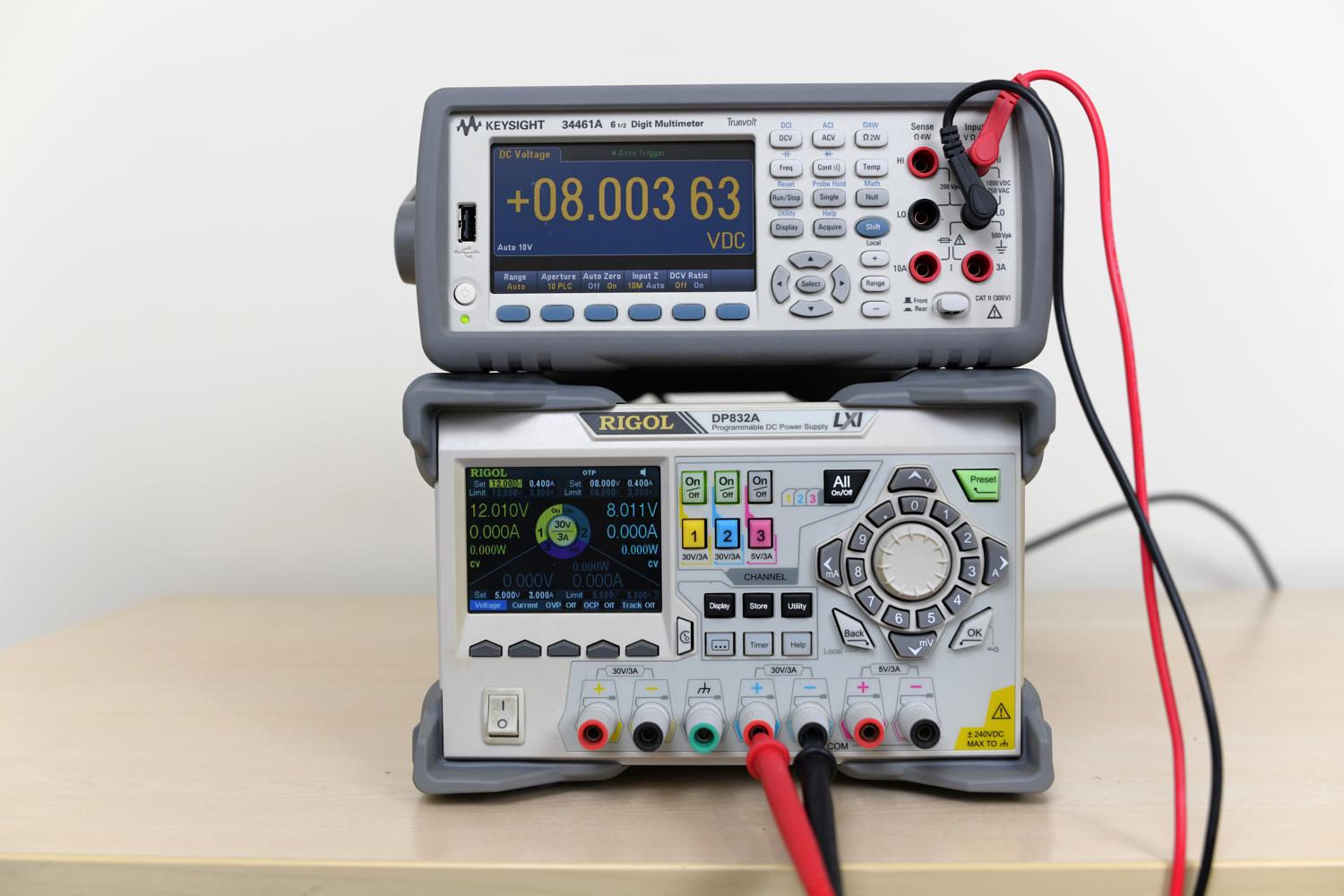

Проверка и калибровка выходного напряжения

Можно ли откалибровать DP832A самостоятельно? В приборе есть меню Utility → Test/Cal → ManualCal, но оно защищено паролем. Руководство предлагает получать пароль у RIGOL и прямо сообщает, что пользовательская калибровка не рекомендуется. Открытой официальной последовательности корректировки коэффициентов без обращения к производителю нет.

Без сервисного вмешательства можно безопасно выполнить проверку напряжения. Она не изменяет коэффициенты прибора и помогает понять, требуется ли калибровка.

1. Дайте источнику прогреться не менее одного часа при стабильной комнатной температуре около 25 °C.

2. Отключите испытуемое устройство. Подключите поверенный мультиметр непосредственно к клеммам выбранного канала короткими проводами.

3. Установите токовый предел выше ожидаемого тока мультиметра и убедитесь, что канал после включения остаётся в CV.

4. Проверьте CH1 и CH2 в точках 0,1; 15 и 30 В, а CH3 — в точках 0,1; 2,5 и 5 В. После каждой установки выдержите время стабилизации.

5. Сравнивайте внешнее измерение с допуском установки: CH1/CH2 ±(0,05% от установленного значения + 20 мВ), CH3 ±(0,1% + 5 мВ).

6. Повторите измерения несколько раз. Если результат устойчиво выходит за допуск, не вводите случайные пароли и не меняйте скрытые коэффициенты — закажите калибровку у RIGOL или компетентной метрологической лаборатории.

Контрольная точка

Паспортный допуск установки

CH1 / CH2, 15 В

±27,5 мВ

CH1 / CH2, 30 В

±35 мВ

CH3, 2,5 В

±7,5 мВ

CH3, 5 В

±10 мВ



Ограничение проверки. Приведённые значения подтверждают соответствие выходного напряжения, но не заменяют полную процедуру из Performance Verification Manual: отдельно проверяются стабилизация по сети и нагрузке, шум, токовые режимы, пороговые защиты и метрологическая трассируемость эталонов.

Вывод

RIGOL DP832A — универсальный трёхканальный источник для рабочей лаборатории. Он особенно удачен там, где одновременно нужны две регулируемые шины до 30 В и отдельный низковольтный канал, а также важны малый шум, ограничение тока и удобное дистанционное управление. Полная мощность 195 Вт, tracking CH1/CH2, таймер, регистратор и штатные LAN/RS-232/Digital I/O позволяют использовать прибор и вручную, и в тестовом стенде.

Главные компромиссы — большие масса и глубина, тепловыделение линейной схемы, отсутствие Remote Sense и медленный характер встроенных последовательностей. Для разработки плат, ремонта, обучения и длительных автоматизированных проверок DP832A остаётся сбалансированным выбором, если диапазоны 30 В / 3 А и 5 В / 3 А соответствуют задаче.

Официальные источники

RIGOL DP800 Series — страница продукта — описание серии, основные функции, актуальные прошивки и документы.

RIGOL DP800 Series Datasheet, V2.0 — диапазоны, точность, шум, интерфейсы, габариты и комплектация DP832A.

RIGOL DP800A User Guide — управление каналами, tracking, таймер, анализатор, монитор, Digital I/O и меню калибровки.

RIGOL DP800 Performance Verification Manual — методы проверки характеристик, требования к оборудованию и контрольные формы.
