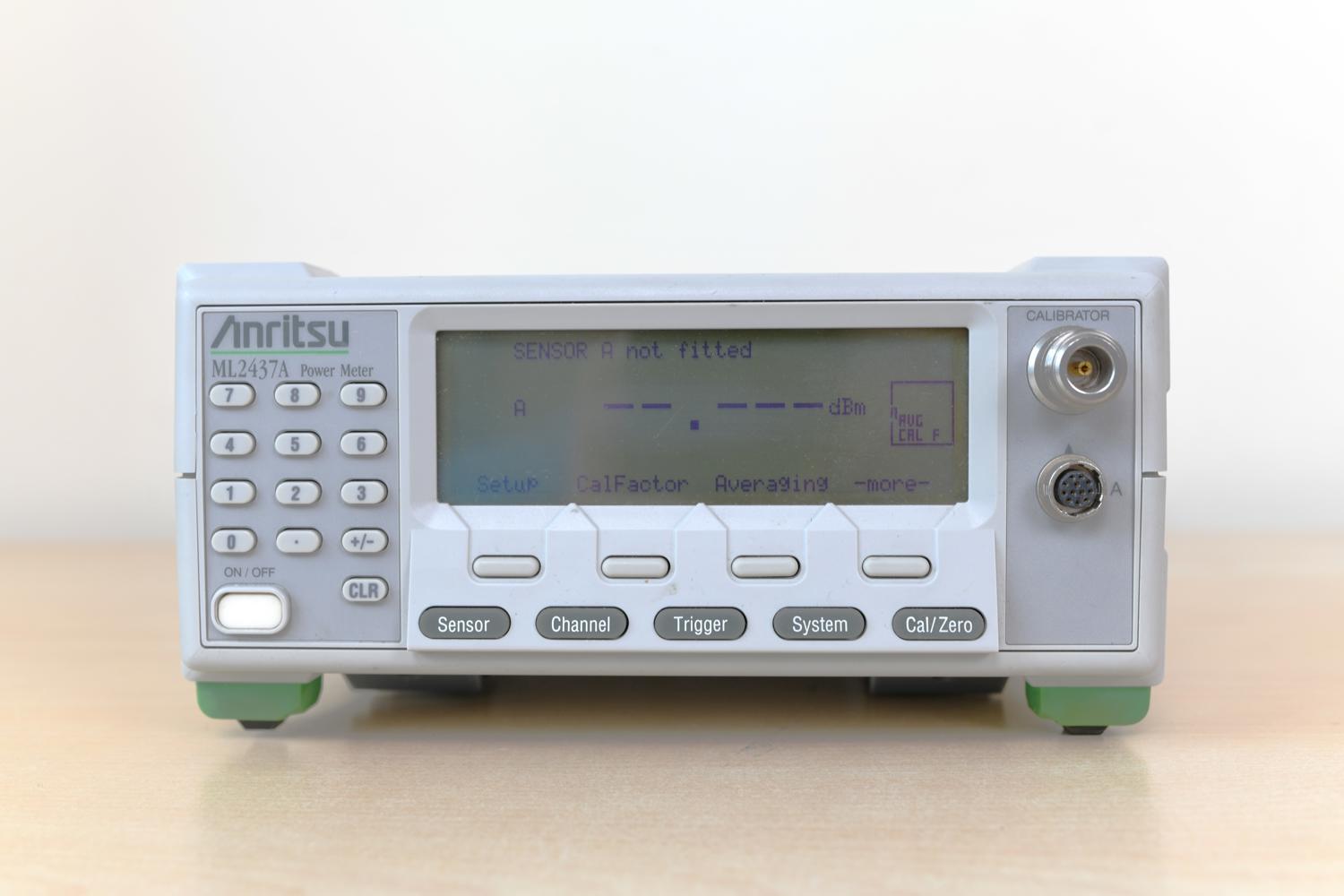

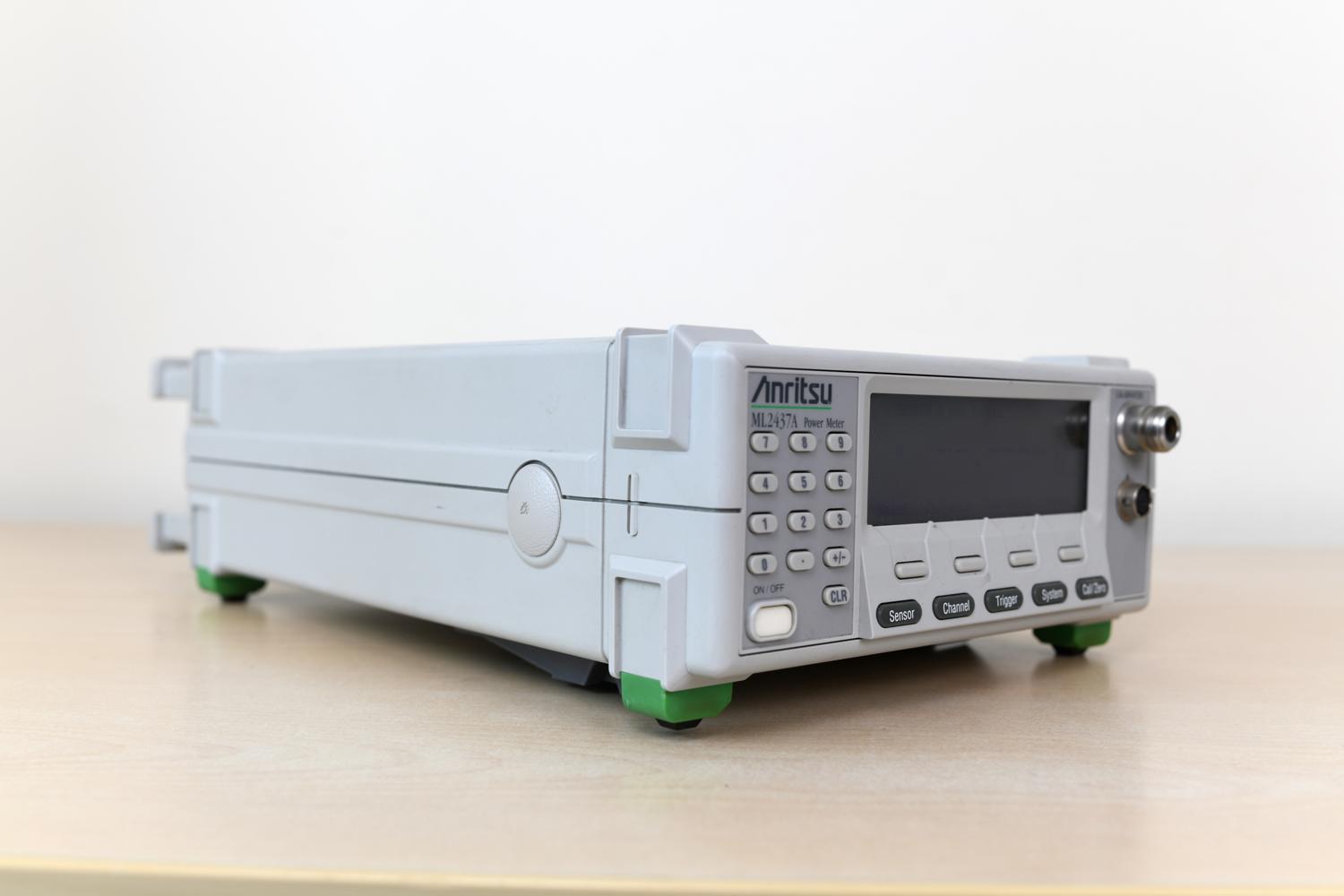

Anritsu ML2437A — одноканальный измеритель RF/СВЧ-мощности

Anritsu ML2437A — профессиональный одноканальный измеритель мощности для радиочастотных и СВЧ-измерений. Прибор относится к серии ML2430A и предназначен для точного измерения средней, пиковой и временной мощности сигналов при работе с совместимыми датчиками Anritsu.

ML2437A интересен инженерам тем, что объединяет в одном приборе несколько важных качеств: высокую точность, большую скорость измерения, широкий динамический диапазон, графическое отображение мощности во времени, GPIB/RS-232-дистанционное управление и возможность полевой работы от батареи.

В отличие от простого ваттметра, ML2437A можно использовать не только для измерения непрерывной CW-мощности, но и для анализа импульсных, пакетных и модулированных сигналов. Это делает прибор полезным для RF-лабораторий, сервисных центров, производственных стендов, ремонта генераторов сигналов, проверки усилителей, передатчиков, радиомодулей, смесителей и измерительных трактов.

Основные характеристики Anritsu ML2437A

Параметр	Значение
Тип прибора	измеритель RF/СВЧ-мощности
Серия	Anritsu ML2430A
Модель	ML2437A
Количество входов	1
Старшая двухканальная версия	ML2438A
Частотный диапазон	зависит от датчика, до 50/65 ГГц в зависимости от серии датчиков
Типовые совместимые датчики	MA2400A/B/D, MA24xxx, MA25xxx, MP-series
Динамический диапазон с MA2470A	до 90 дБ CW
Диапазон измеряемой мощности	примерно от –70 до +47 dBm, зависит от датчика/аттенюатора
Графические режимы	Power versus Time, Profile
Скорость выборки	более 35 000 выборок/с
Встроенная опора мощности	50 МГц, 1 мВт
Единицы измерения	dBm, dB, dBr, W, %, V, dBmV, dBµV
Интерфейсы	GPIB, RS-232
Питание	AC 85–240 В, DC 12–24 В, опциональная батарея
Дисплей	монохромный графический LCD с подсветкой
Назначение	лаборатория, производство, сервис, полевая работа

Назначение прибора

Anritsu ML2437A используется для точного измерения RF-мощности в трактах 50 Ом. В отличие от анализатора спектра, который измеряет спектральное распределение сигнала, измеритель мощности определяет интегральную мощность, поступающую на датчик. Это особенно важно при калибровке уровней генераторов, настройке усилителей и проверке передатчиков.

Типовые задачи:

• калибровка выходного уровня генератора сигналов;
• измерение мощности передатчика;
• проверка усилителей мощности;
• измерение мощности после аттенюатора или направленного ответвителя;
• настройка ALC;
• измерение импульсной мощности;
• проверка burst-сигналов;
• измерение мощности модулированных сигналов;
• контроль уровня в производственном стенде;
• проверка потерь кабелей и переходников;
• сравнение каналов измерительной системы;
• сервисная диагностика RF-модулей.

Для радиоинженера ML2437A — это базовый прибор, который дополняет генератор сигналов, анализатор спектра, частотомер и векторный анализатор цепей. Анализатор спектра показывает, где находятся гармоники и спуры, а ML2437A показывает точную мощность сигнала.

ML2437A и ML2438A

В серии ML243xA две основные модели:

Модель	Количество входов	Назначение
ML2437A	1	одноканальные измерения мощности
ML2438A	2	двухканальные измерения, сравнение каналов, ratio A/B

ML2437A подходит, если нужен один измерительный канал: генератор, усилитель, передатчик, выход направленного ответвителя, датчик мощности в стенде.

ML2438A удобнее, если требуется одновременно измерять два сигнала: вход и выход усилителя, прямую и отражённую мощность, два канала генератора, два выхода делителя, разность или отношение уровней. Но для большинства сервисных и лабораторных задач одноканальный ML2437A вполне достаточен.

Совместимые датчики мощности

ML2437A сам по себе является измерительным блоком и дисплеем. Его реальные частотный диапазон, чувствительность, динамический диапазон и допустимая мощность определяются подключенным датчиком.

Основные семейства датчиков:

Серия датчиков	Тип	Особенность
MA2420A/B	тепловые датчики	высокая точность, около 50 дБ динамического диапазона
MA2440A	high accuracy diode	высокая точность, широкий динамический диапазон
MA2470A	power sensors	до 90 дБ CW dynamic range
MA2480A	universal sensors	подходят для многих модулированных и многотональных сигналов
MA2460A/B	fast diode	быстрые датчики для специальных задач
MP-series	совместимые датчики	зависят от конкретной модели

Выбор датчика важнее, чем кажется. Один и тот же ML2437A с разными датчиками превращается в разные измерительные системы: для низкого уровня, для широкой полосы, для импульсной мощности, для высокоточного CW или для высокомощных измерений через аттенюатор.

Динамический диапазон

С датчиками серии MA2470A измеритель может обеспечивать до 90 дБ динамического диапазона в CW-режиме. Это означает, что одним датчиком можно измерять как очень малые уровни, так и сравнительно высокую мощность, без постоянной замены сенсора.

Это удобно в производстве и сервисе. Например, при проверке генератора сигналов нужно измерять уровни от –60 dBm до +10 dBm. С узкодиапазонным датчиком пришлось бы менять датчики или использовать дополнительные аттенюаторы. С широкодиапазонным датчиком работа быстрее и менее подвержена ошибкам оператора.

Для импульсных и peak-режимов динамический диапазон обычно меньше, чем для CW, поэтому при выборе датчика нужно смотреть именно тот режим, который будет использоваться.

Измерение CW-мощности

В режиме обычного считывания ML2437A измеряет мощность непрерывного сигнала. Это базовый режим для большинства лабораторных задач.

Примеры применения:

• установить генератор на 0 dBm и проверить реальный выходной уровень;
• измерить потери кабеля через известный источник;
• проверить калибровку ступенчатого аттенюатора;
• измерить выходную мощность усилителя;
• проверить уровень LO для смесителя;
• контролировать мощность на выходе передатчика через направленный ответвитель.

Для точного измерения CW-сигнала важно правильно ввести частоту или обеспечить автоматическую коррекцию calibration factor. Датчик имеет частотную неравномерность, поэтому без поправки измерение будет менее точным.

Встроенная опора мощности 50 МГц

В приборе имеется встроенный калибровочный источник мощности 1 мВт на частоте 50 МГц. Он используется для калибровки нуля/диапазона и проверки измерительной цепи датчика.

Практически это позволяет быстро убедиться, что датчик и кабель исправны, а система показывает близкое к 0 dBm значение на опорной частоте. Это не заменяет полноценную метрологическую калибровку датчика, но существенно упрощает ежедневную проверку.

В сервисной лаборатории хорошая практика — перед серией измерений выполнить zero/cal, прогреть прибор и датчик, а затем проверить результат на встроенной опоре.

EEPROM в датчиках

Многие датчики Anritsu имеют встроенную EEPROM-память с моделью, серийным номером и таблицами калибровочных коэффициентов. Это уменьшает вероятность ошибки оператора.

Преимущества EEPROM:

• автоматическое распознавание датчика;
• хранение calibration factors;
• снижение ручного ввода;
• меньше ошибок в ATE-системах;
• проще замена датчиков;
• лучше повторяемость измерений.

Для автоматизированных стендов это особенно важно: программа не должна вручную искать таблицу калибровки датчика и сопоставлять её с серийным номером. Измеритель сам получает нужные данные от датчика.

User Calibration Factor Tables

Важная функция ML2437A — возможность учитывать внешние аттенюаторы, направленные ответвители и переходники через пользовательские таблицы поправок. Это особенно полезно при измерении высокой мощности.

Например, если используется внешний аттенюатор 30 дБ или направленный ответвитель с частотно-зависимым коэффициентом связи, можно ввести таблицу частота/поправка. После этого прибор будет автоматически показывать мощность в нужной точке схемы, а не только мощность на входе датчика.

Типовые случаи:

• измерение передатчика через направленный ответвитель;
• измерение усилителя мощности через аттенюатор;
• компенсация потерь кабеля;
• компенсация переходников;
• работа в производственном стенде;
• измерение мощности на высоких частотах, где потери заметны.

Без таких поправок инженер может получить красивую цифру на экране, но она будет относиться не к выходу DUT, а к точке подключения датчика.

Измерение импульсной мощности

ML2437A имеет графические режимы, позволяющие анализировать мощность во времени. Это отличает его от простых средних измерителей мощности.

Прибор может показывать:

• профиль импульса;
• power versus time;
• pulse-top power;
• уровень в выбранной части импульса;
• переходные процессы;
• burst power;
• изменение мощности во времени.

Для импульсных сигналов важно измерять не только среднюю мощность, но и мощность на вершине импульса. Например, если duty cycle мал, средняя мощность может быть низкой, хотя импульсная мощность в активной части высокая. ML2437A позволяет анализировать такие сигналы корректнее, чем обычный средний ваттметр.

Режим Profile

Режим Profile предназначен для графического отображения peak power во времени. Он полезен для анализа повторяющихся импульсов и transient-сигналов.

Типовые задачи:

• измерение вершины импульса;
• проверка длительности активной части;
• анализ фронта и спада мощности;
• проверка burst-сигналов GSM/TDMA;
• настройка RF-ключей;
• контроль ALC в импульсном режиме;
• измерение мощности передатчика в заданном временном окне.

Прибор поддерживает усреднение между курсорами. Это удобно: инженер выбирает устойчивую часть импульса и получает повторяемое измерение pulse-top power, исключая фронт и спад.

Power Versus Time

Режим Power Versus Time позволяет отображать изменение мощности во времени для одного канала. Это полезно не только для импульсных передатчиков, но и для анализа медленных переходных процессов.

Примеры:

• рост мощности генератора после включения RF;
• переходный процесс ALC;
• изменение уровня при переключении аттенюатора;
• спад мощности при нагреве усилителя;
• нестабильность передатчика;
• мощность во время burst-пакета.

Для разработчика RF-генераторов и усилителей этот режим часто полезнее простого числа dBm. Он показывает динамику, которую трудно увидеть на обычном измерителе средней мощности.

True RMS и модулированные сигналы

Для современных цифровых и многотональных сигналов обычный диодный датчик может давать ошибку, если не рассчитан на соответствующую форму сигнала. Для таких задач Anritsu предлагает universal sensors, которые лучше подходят для модулированных и многотональных сигналов.

Это важно при измерении:

• WCDMA;
• CDMA;
• OFDM-подобных сигналов;
• многотональных тестов;
• сигналов с высоким crest factor;
• шумоподобных модуляций.

Если измеряется только CW или простая несущая, можно использовать стандартный диодный или высокоточный датчик. Если измеряется цифровой передатчик, выбор датчика становится критичным.

Скорость измерений и GPIB

Серия ML2430A была рассчитана не только на ручную работу, но и на автоматизированные тестовые системы. Прибор поддерживает GPIB и RS-232, а также режимы быстрой передачи данных.

Для производственного стенда важны:

• скорость считывания;
• время установления датчика;
• скорость GPIB;
• повторяемость;
• возможность limit testing;
• автоматическое распознавание датчика;
• компенсация частотных поправок;
• совместимость с командами старых приборов.

Быстрый измеритель мощности сокращает время теста. Если прибор измеряет медленно, он становится узким местом всей производственной линии. ML2437A в своё время был заметно быстрее многих старых тепловых измерителей.

Работа от батареи и полевая эксплуатация

ML2437A имеет опциональную NiMH-батарею. Это позволяет использовать прибор вне лабораторного стола: на выезде, в полевых условиях, при монтаже радиосистем, в сервисной работе и при проверке передатчиков на объекте.

Прибор также может работать от внешнего DC-питания 12–24 В. Это удобно для мобильных стендов и сервисных автомобилей.

Однако важно помнить: старые NiMH-батареи часто деградируют. При покупке б/у прибора наличие батареи не означает её исправность. Более того, долго оставленная внутри батарея может создать проблемы. Поэтому состояние батарейного отсека нужно проверять отдельно.

Интерфейсы и удалённое управление

ML2437A поддерживает:

• GPIB / IEEE-488;
• RS-232;
• удалённое управление;
• modem support в старых конфигурациях;
• вывод данных;
• программное управление режимами и считыванием.

Для современных автоматизированных систем обычно используют GPIB-USB или GPIB-LAN контроллер. Для старых стендов наличие GPIB — большое преимущество: прибор можно интегрировать без полной переделки измерительной системы.

Через команды можно управлять:

• выбором датчика;
• режимом измерения;
• единицами;
• averaging;
• offset;
• calibration factor;
• limits;
• profile measurements;
• считыванием результатов;
• состоянием прибора.

Применение в радиоинженерной лаборатории

ML2437A хорошо подходит для лабораторий, где разрабатывают или ремонтируют RF- и СВЧ-оборудование.

Типовые применения:

• проверка выходного уровня генератора сигналов;
• калибровка аттенюатора;
• проверка усилителя мощности;
• измерение мощности LO;
• проверка уровня после смесителя;
• контроль мощности передатчика;
• измерение мощности импульсного сигнала;
• настройка ALC;
• проверка мощности на выходе радиомодуля;
• контроль потерь кабельной сборки;
• измерение мощности на выходе направленного ответвителя.

Для вашего направления — генераторы сигналов, синтезаторы, ALC, выходные усилители и аттенюаторы — ML2437A является очень полезным прибором. Он позволяет проверять реальные уровни, а не полагаться только на показания анализатора спектра.

Применение в производстве

В производстве ML2437A может использоваться для:

• pass/fail контроля мощности;
• измерения уровня на нескольких частотах;
• контроля калибровки генератора;
• проверки усилителей;
• контроля выходной мощности модулей;
• измерения потерь кабелей;
• автоматического тестирования через GPIB;
• компенсации внешних аттенюаторов;
• регистрации результатов.

Большое преимущество — EEPROM в датчиках и быстрый GPIB. Это снижает вероятность ошибки оператора и ускоряет автоматизированный тест.

Измерение высокой мощности

Сам датчик мощности обычно не рассчитан на большие мощности напрямую. Для измерения передатчиков и усилителей используют:

• направленные ответвители;
• внешние аттенюаторы;
• калиброванные коаксиальные нагрузки;
• power splitters;
• защитные лимитеры;
• таблицы поправок.

Например, если усилитель выдаёт +40 dBm, подключать его напрямую к датчику нельзя. Нужно использовать аттенюатор или направленный ответвитель, а в ML2437A ввести соответствующую поправку. В противном случае можно повредить датчик.

На что обратить внимание при покупке б/у ML2437A

ML2437A часто встречается на вторичном рынке. Сам измеритель может быть недорогим, но реальная ценность комплекта определяется датчиками.

Проверка комплекта

Уточните:

• есть ли датчик мощности;
• какая серия датчика;
• частотный диапазон датчика;
• динамический диапазон;
• состояние разъёма датчика;
• есть ли кабель датчика;
• работает ли EEPROM;
• есть ли калибровочный сертификат;
• есть ли батарея;
• есть ли GPIB/RS-232 проверка.

Без датчика ML2437A практически бесполезен как измеритель мощности. Покупать “голый” прибор имеет смысл только если у вас уже есть совместимые датчики.

Проверка датчика

Датчик нужно осмотреть очень внимательно:

• центральный контакт;
• резьба;
• следы перегрева;
• следы механического повреждения;
• состояние кабеля;
• стабильность показаний;
• работа на 50 МГц reference;
• повторяемость после переподключения.

Повреждённый RF-разъём датчика может давать большую ошибку, особенно на СВЧ-частотах.

Проверка встроенной опоры 50 МГц

Подключите датчик к встроенному 50 МГц 1 мВт выходу и выполните калибровку. Прибор должен уверенно показывать значение, близкое к 0 dBm, с учётом процедуры и состояния датчика.

Проверка внешним генератором

Желательно проверить несколько уровней:

• –30 dBm;
• –10 dBm;
• 0 dBm;
• +10 dBm, если датчик допускает.

И несколько частот:

• 50 МГц;
• 100 МГц;
• 1 ГГц;
• 2,4 ГГц;
• 6 ГГц;
• 10/18/26/40 ГГц, если датчик поддерживает.

Проверка profile-режима

Если нужен анализ импульсов, обязательно проверьте режимы:

• Power Versus Time;
• Profile;
• cursor averaging;
• trigger;
• графическое отображение;
• устойчивость результата.

Проверка интерфейсов

Для стенда проверьте:

text id="m7j77w" *IDN?

Также проверьте чтение мощности по GPIB и RS-232, если эти интерфейсы будут использоваться.

Проверка батареи

Если установлена батарея, проверьте:

• держит ли заряд;
• нет ли следов протечки;
• нет ли коррозии;
• не перегревается ли при зарядке;
• работает ли прибор от батареи.

Старую батарею лучше заменить или вынуть, если полевая работа не нужна.

Типичные проблемы старых экземпляров

В б/у ML2437A возможны:

• потускневшая подсветка LCD;
• неисправная батарея;
• плохой контакт кабеля датчика;
• повреждение датчика перегрузкой;
• неисправность EEPROM датчика;
• нестабильные показания на малых уровнях;
• проблемы с GPIB;
• износ кнопок;
• дрейф калибровки;
• отсутствие sensor cable;
• несовместимость с нужным типом датчика;
• устаревшая прошивка.

Большинство проблем связано не с самим прибором, а с датчиками и кабелями. Поэтому при покупке нужно оценивать комплект целиком.

Сравнение с обычным анализатором спектра

Анализатор спектра может измерять мощность, но не всегда заменяет измеритель мощности.

Задача	ML2437A	Анализатор спектра
Точная интегральная мощность	отлично	зависит от калибровки и RBW
Гармоники и spurious	нет	да
Спектральная маска	нет	да
Мощность CW	отлично	хорошо
Импульсная мощность	хорошо с нужным датчиком	возможно, но сложнее
Модулированная мощность	зависит от датчика	хорошо при правильной полосе
Производственный контроль уровня	отлично	возможно, но обычно медленнее
Измерение слабых спуров	нет	да

Идеальная лабораторная связка: измеритель мощности для точного уровня, анализатор спектра для качества спектра, частотомер для точной частоты.

Сравнение с Keysight/Agilent E4418B/E4419B

Ближайшие аналоги — Keysight/Agilent E4418B и E4419B. Они широко распространены, поддерживают датчики E-series и часто используются в производственных стендах.

Параметр	Anritsu ML2437A	Keysight E4418B
Каналы	1	1
Двухканальная версия	ML2438A	E4419B
Графические режимы	есть	ограниченнее
Скорость	высокая	высокая
Датчики	Anritsu MA/MP	Keysight E-series
Сильная сторона	profile/graphics, широкий набор Anritsu sensors	распространённость, экосистема Keysight
Типичный выбор	Anritsu-стенд, импульсные/графические измерения	Keysight-стенд, массовое производство

Если в лаборатории уже есть датчики Anritsu, ML2437A логичнее. Если уже есть датчики Keysight E-series, часто рациональнее брать E4418B/E4419B. Сам измерительный блок без подходящих датчиков не решает задачу.

Сравнение с Anritsu ML2495A

Anritsu ML2495A — более современный peak power meter, рассчитанный на высокоскоростные импульсные и широкополосные измерения. Он лучше подходит для радаров, 3G/4G и сложных сигналов с быстрыми фронтами.

Параметр	ML2437A	ML2495A
Класс	универсальный power meter	peak power meter
Фокус	CW, average, profile	импульсы, radar, широкополосные сигналы
Скорость	до десятков kSa/s	значительно выше
Цена	ниже на вторичном рынке	выше
Лучшее применение	лаборатория, сервис, производство	сложные импульсные и радарные измерения

Если нужны точные CW/average измерения и базовый profile — ML2437A подходит. Если нужно детально измерять быстрые импульсы и современные широкополосные сигналы, лучше ML2495A/ML2496A или современные peak power meters.

Преимущества Anritsu ML2437A

К сильным сторонам прибора относятся:

• высокая точность;
• большая скорость измерений;
• до 90 дБ динамического диапазона с подходящим датчиком;
• графический дисплей;
• Profile и Power Versus Time;
• встроенная опора 50 МГц 1 мВт;
• EEPROM в датчиках;
• пользовательские таблицы поправок;
• GPIB и RS-232;
• работа от AC, DC и опциональной батареи;
• пригодность для лаборатории, сервиса и производства;
• хорошая совместимость с датчиками Anritsu;
• удобство для измерения импульсных и burst-сигналов.

Недостатки

К ограничениям относятся:

• прибор возрастной;
• нет LAN и USB;
• многое зависит от датчика;
• без датчика прибор не имеет практической ценности;
• современные peak power meters быстрее;
• LCD и подсветка могут быть изношены;
• старые NiMH-батареи часто деградируют;
• датчики легко повредить перегрузкой;
• для сложных OFDM/5G-сигналов лучше современные датчики и анализаторы;
• для спектрального анализа нужен отдельный анализатор спектра.

Кому подходит ML2437A

ML2437A подходит:

• радиоинженерам;
• сервисным центрам;
• лабораториям ремонта генераторов и передатчиков;
• производственным стендам;
• разработчикам усилителей;
• разработчикам RF-модулей;
• специалистам по ALC и калибровке уровня;
• тем, у кого уже есть датчики Anritsu;
• задачам до десятков гигагерц при правильном датчике.

Менее удачен он для пользователя, которому нужен только современный USB power sensor без отдельного блока. В таком случае проще купить современный USB-датчик мощности.

Итог

Anritsu ML2437A — качественный одноканальный измеритель RF/СВЧ-мощности, который остаётся полезным в инженерной лаборатории и на вторичном рынке. Его сильные стороны — высокая точность, широкий динамический диапазон, скорость, графические режимы Power Versus Time и Profile, встроенная 50 МГц опора, GPIB/RS-232 и совместимость с большим набором датчиков Anritsu.

Прибор особенно хорош для проверки генераторов сигналов, усилителей, передатчиков, направленных ответвителей, аттенюаторов, ALC-трактов и производственного контроля уровня. Важно помнить, что реальные возможности системы определяет не только сам ML2437A, но и подключенный датчик мощности.

При покупке б/у экземпляра главное — проверить комплект датчиков, кабель, состояние разъёмов, работу встроенной калибровочной опоры, стабильность показаний, Profile-режим и GPIB. Исправный ML2437A с хорошим датчиком остаётся очень полезным прибором для RF/СВЧ-измерений.
