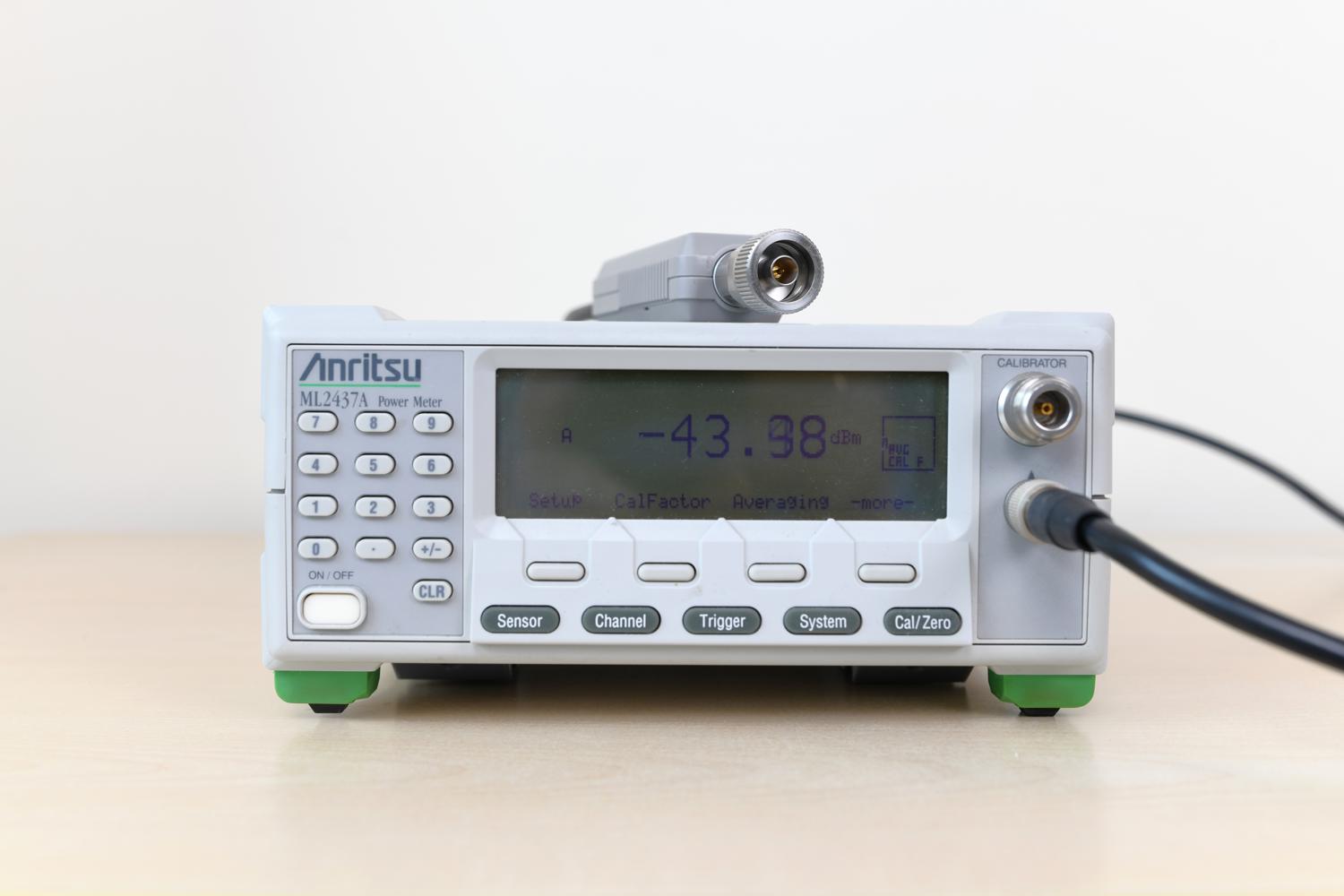

Измеритель мощности Anritsu ML2437A
Ключевые факты
- Количество входов: 1
- Частотный диапазон: зависит от датчика, до 50/65 ГГц в зависимости от серии датчиков
Описание
Купить Anritsu ML2437A — одноканальный измеритель RF/СВЧ-мощности
В наличии в городе Москве.

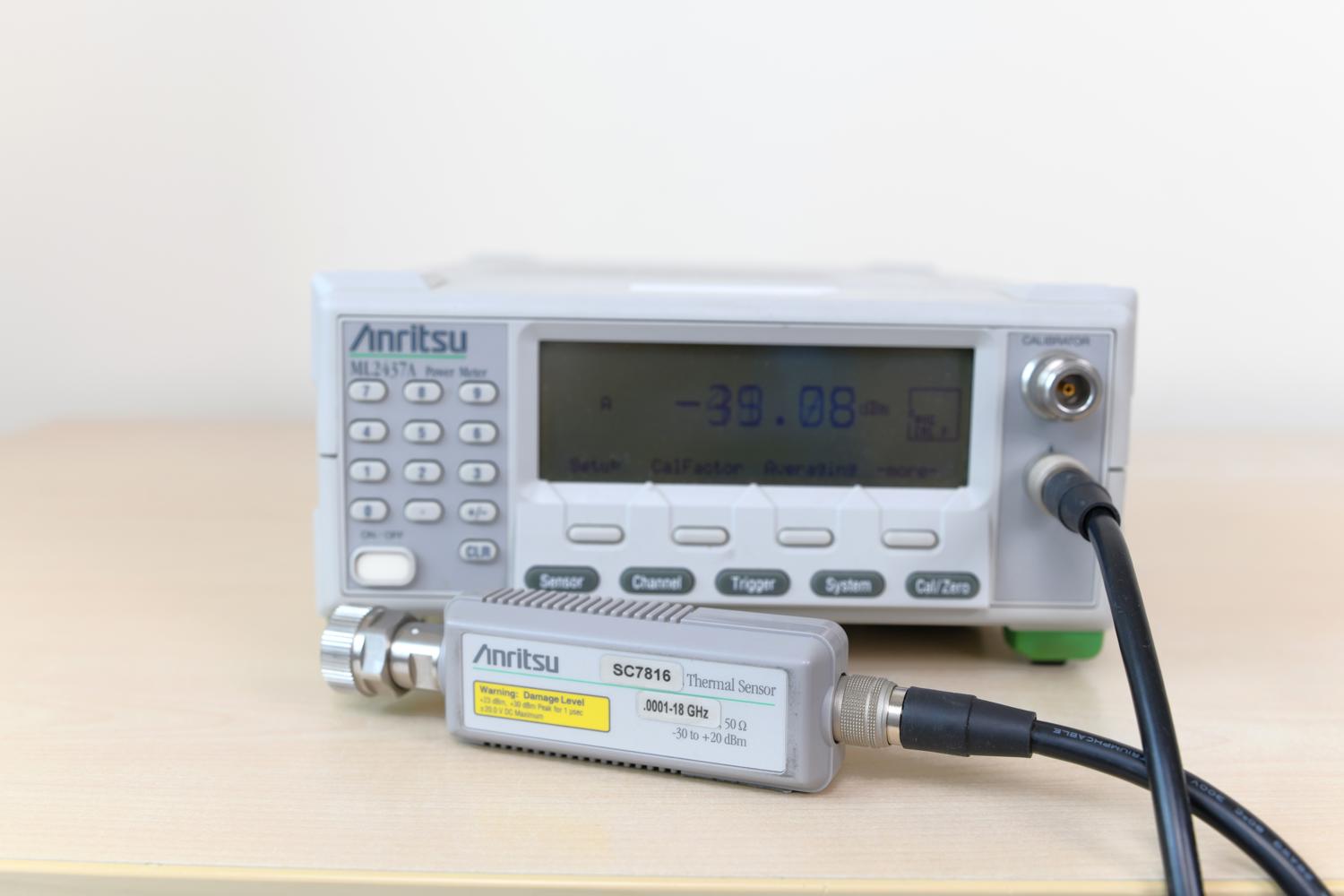

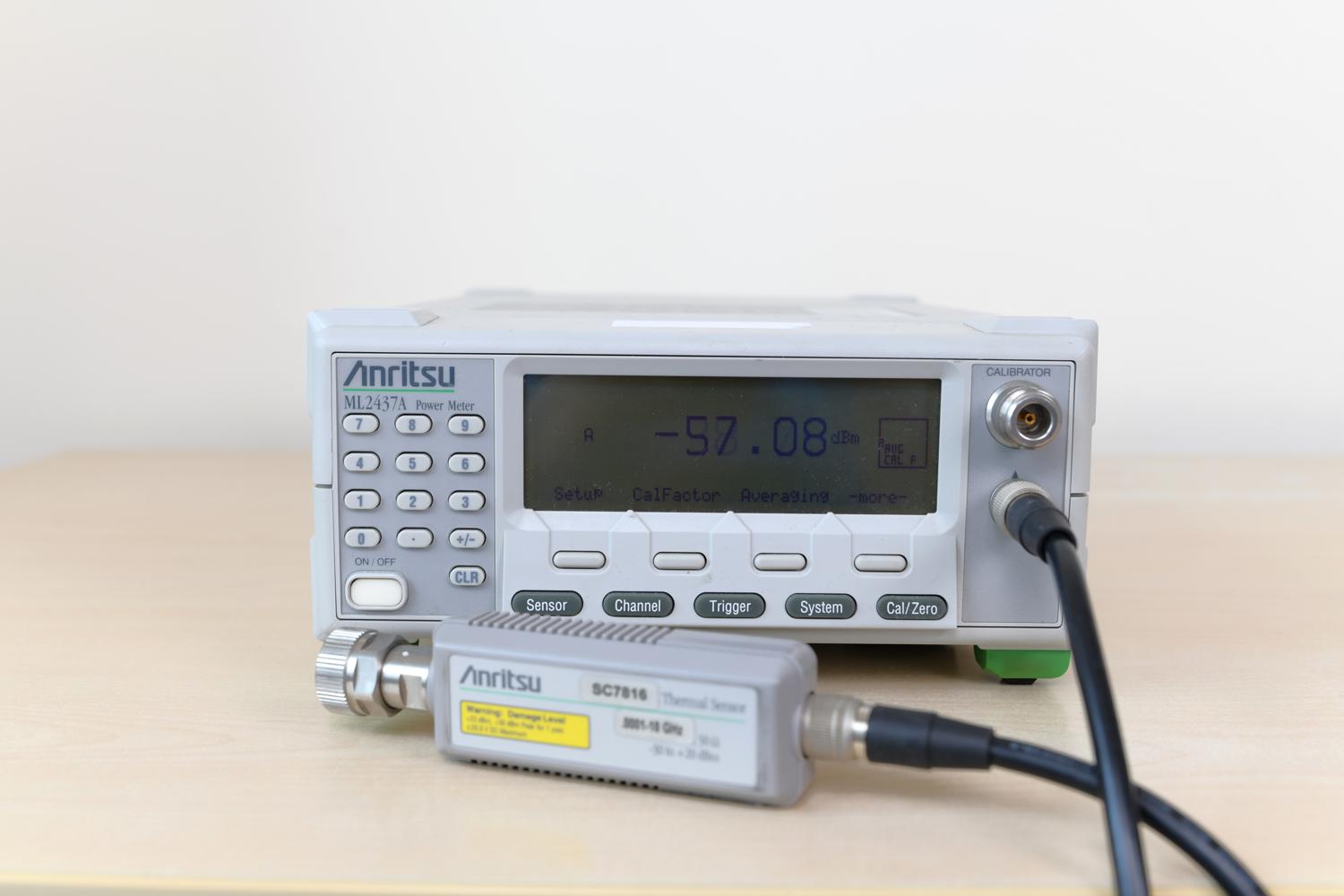

В комплекте датчик мощности SC7816 до 18 ГГц
Anritsu ML2437A — профессиональный одноканальный измеритель мощности для радиочастотных и СВЧ-измерений. Прибор относится к серии ML2430A и предназначен для точного измерения средней, пиковой и временной мощности сигналов при работе с совместимыми датчиками Anritsu.
ML2437A интересен инженерам тем, что объединяет в одном приборе несколько важных качеств: высокую точность, большую скорость измерения, широкий динамический диапазон, графическое отображение мощности во времени, GPIB/RS-232-дистанционное управление и возможность полевой работы от батареи.
В отличие от простого ваттметра, ML2437A можно использовать не только для измерения непрерывной CW-мощности, но и для анализа импульсных, пакетных и модулированных сигналов. Это делает прибор полезным для RF-лабораторий, сервисных центров, производственных стендов, ремонта генераторов сигналов, проверки усилителей, передатчиков, радиомодулей, смесителей и измерительных трактов.
Основные характеристики Anritsu ML2437A
Параметр | Значение |
Тип прибора | измеритель RF/СВЧ-мощности |
Серия | Anritsu ML2430A |
Модель | ML2437A |
Количество входов | 1 |
Старшая двухканальная версия | ML2438A |
Частотный диапазон | зависит от датчика, до 50/65 ГГц в зависимости от серии датчиков |
Типовые совместимые датчики | MA2400A/B/D, MA24xxx, MA25xxx, MP-series |
Динамический диапазон с MA2470A | до 90 дБ CW |
Диапазон измеряемой мощности | примерно от –70 до +47 dBm, зависит от датчика/аттенюатора |
Графические режимы | Power versus Time, Profile |
Скорость выборки | более 35 000 выборок/с |
Встроенная опора мощности | 50 МГц, 1 мВт |
Единицы измерения | dBm, dB, dBr, W, %, V, dBmV, dBµV |
Интерфейсы | GPIB, RS-232 |
Питание | AC 85–240 В, DC 12–24 В, опциональная батарея |
Дисплей | монохромный графический LCD с подсветкой |
Назначение | лаборатория, производство, сервис, полевая работа |
Назначение прибора
Anritsu ML2437A используется для точного измерения RF-мощности в трактах 50 Ом. В отличие от анализатора спектра, который измеряет спектральное распределение сигнала, измеритель мощности определяет интегральную мощность, поступающую на датчик. Это особенно важно при калибровке уровней генераторов, настройке усилителей и проверке передатчиков.
Типовые задачи:
- калибровка выходного уровня генератора сигналов;
- измерение мощности передатчика;
- проверка усилителей мощности;
- измерение мощности после аттенюатора или направленного ответвителя;
- настройка ALC;
- измерение импульсной мощности;
- проверка burst-сигналов;
- измерение мощности модулированных сигналов;
- контроль уровня в производственном стенде;
- проверка потерь кабелей и переходников;
- сравнение каналов измерительной системы;
- сервисная диагностика RF-модулей.
Для радиоинженера ML2437A — это базовый прибор, который дополняет генератор сигналов, анализатор спектра, частотомер и векторный анализатор цепей. Анализатор спектра показывает, где находятся гармоники и спуры, а ML2437A показывает точную мощность сигнала.
