Измеритель мощности
Agilent E4418B
По самой низкой стоимости в наличии в городе Москва.
Одноканальный измеритель средней ВЧ- и СВЧ-мощности серии EPM
Диапазон до 110 ГГц и от -70 до +44 дБм в зависимости от датчика, скорость до 200 отсчетов/с, встроенная опора 1 мВт и интерфейсы GPIB/RS-232.
Практический материал для радиоинженеров и специалистов по ВЧ-измерениям
Обзор прибора

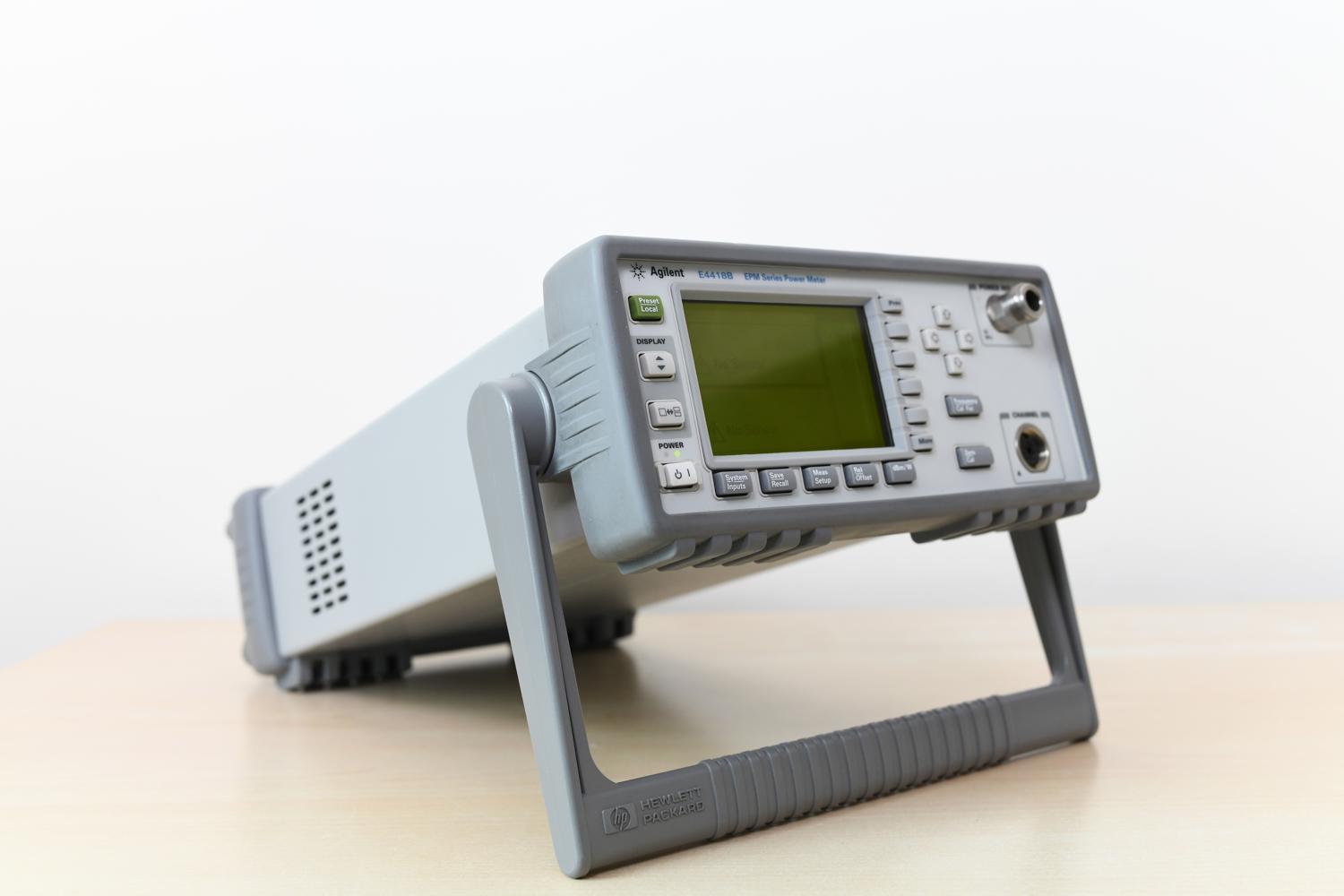

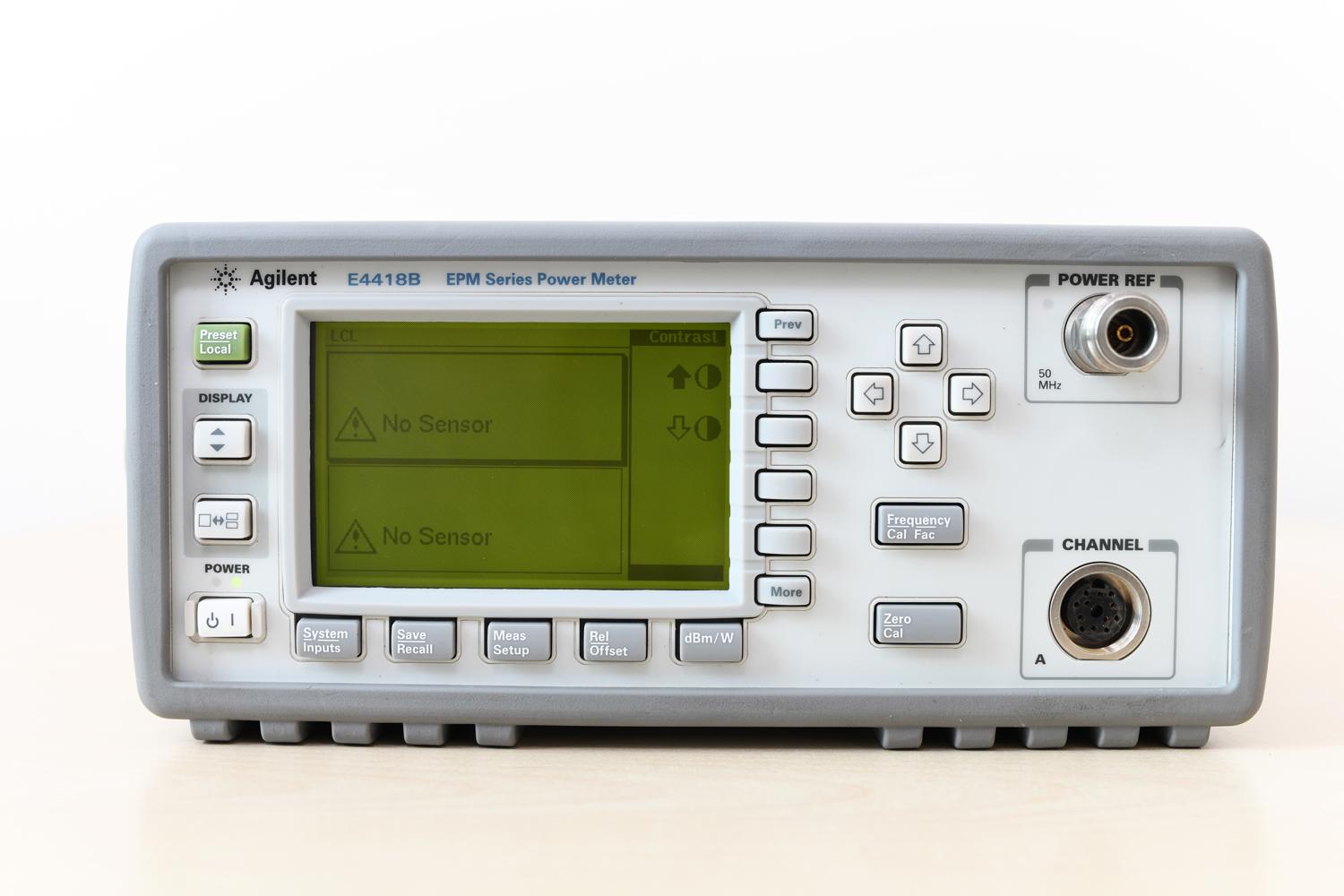

Agilent E4418B - одноканальный программируемый измеритель мощности семейства EPM, предназначенный для лабораторных стендов, производства и автоматизированных измерительных систем. Прибор выпускался также под маркой Hewlett-Packard, а техническая поддержка и документация позднее перешли к Keysight Technologies.
E4418B представляет собой индикаторный блок: ВЧ-сигнал поступает не в сам прибор, а в внешний датчик мощности. Поэтому частотный диапазон, допустимый уровень, чувствительность, КСВН и значительная часть погрешности определяются выбранным датчиком.
Ключевое ограничение: E4418B измеряет среднюю мощность. Он не поддерживает датчики E9320 и не выполняет прямое измерение пиковой мощности, огибающей импульса или мощности во временном окне.
Основные характеристики
Параметр | Значение |
Количество каналов | 1 |
Тип измерения | Средняя мощность |
Частотный диапазон системы | 9 кГц - 110 ГГц, зависит от датчика |
Диапазон мощности системы | -70...+44 дБм, зависит от датчика |
Максимальный диапазон одного датчика | до 90 дБ с E-Series |
Абсолютная погрешность измерительного блока | ±0,02 дБ или ±0,5% |
Скорость | 20 / 40 / до 200 отсчетов/с |
Встроенная калибровочная опора | 0 дБм, 50 МГц |
Интерфейсы | GPIB, RS-232/RS-422, TTL I/O |
Габариты Ш×В×Г | 212,6 × 88,5 × 348,3 мм |
Масса | 4,0 кг; 5,0 кг с Option 001 |
Заявленные пределы 9 кГц - 110 ГГц и -70...+44 дБм не относятся к одному универсальному входу. Они получаются совокупностью разных датчиков, включая коаксиальные и волноводные модели.
