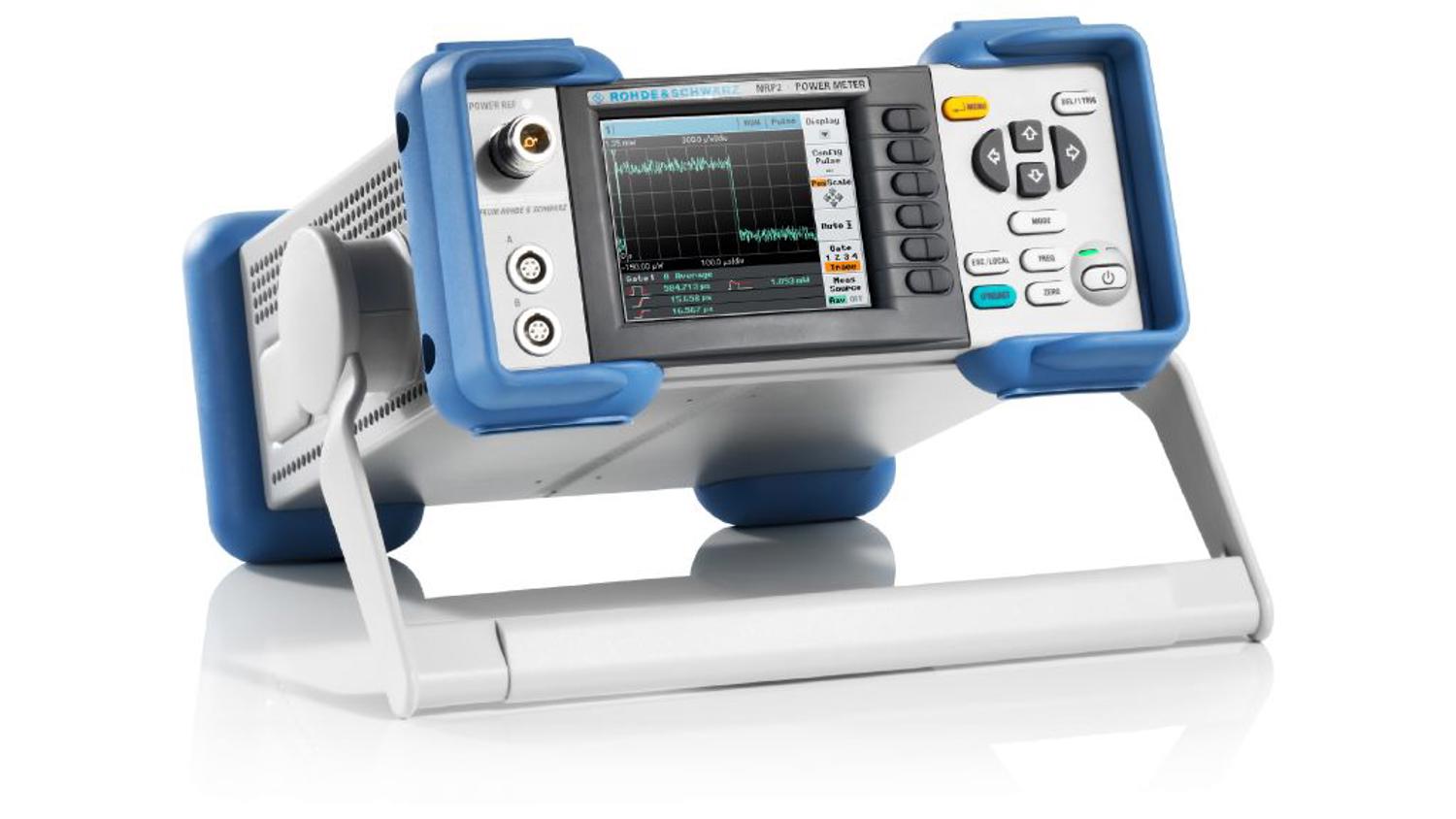

Измеритель мощности Rohde & Schwarz NRP2
Ключевые факты
Rohde & Schwarz NRP2
Многоканальный измеритель RF/СВЧ-мощности
Обзор
1–4 канала | Sensor-dependent | 320 × 240 | GPIB • USB • LAN |
Версия статьи: октябрь 2026
Содержание
1. Что представляет собой R&S NRP2
2. Архитектура и измерительные каналы
3. Датчики мощности и измерительный диапазон
4. Режимы измерения и отображения
5. Импульсные и временные измерения
6. Обнуление, калибровка и неопределённость
7. Интерфейсы, автоматизация и legacy-emulation
8. Типовые инженерные задачи
9. Ограничения и проверка б/у прибора
10. Сравнение с R&S NRX и Keysight N1912A
11. Как выбрать конфигурацию NRP2
12. SEO-теги и источники
1. Что представляет собой R&S NRP2
Rohde & Schwarz NRP2 — компактный базовый блок измерителя мощности, предназначенный для работы с интеллектуальными датчиками семейства R&S NRP. В отличие от традиционного power meter, где значительная часть аналоговой обработки находится в самом измерителе, в системе NRP большая часть метрологии вынесена в датчик: RF-детектор, диапазонные тракты, АЦП, цифровая обработка и индивидуальные калибровочные коэффициенты. NRP2 обеспечивает питание датчика, синхронизацию, математическую обработку, отображение, многоканальные функции и дистанционное управление.
Такое разделение удобно для инженерной лаборатории: один базовый блок может использоваться с датчиками разной чувствительности, мощности и частотного диапазона. При смене датчика меняются реальные RF-возможности системы, но пользовательский интерфейс и автоматизация остаются едиными.
Ключевая идея NRP2 |
Почему отдельный измеритель мощности нужен даже при наличии анализатора спектра
Анализатор спектра показывает распределение энергии по частоте и незаменим для гармоник, spurious и фазового шума. Но точная интегральная мощность — отдельная задача. Power meter измеряет мощность без зависимости от RBW, формы окна и настройки детектора спектроанализатора и обычно обеспечивает лучшую воспроизводимость для калибровки уровня генераторов, усилителей и передатчиков.
2. Архитектура и измерительные каналы
Базовая конфигурация NRP2 имеет один измерительный канал A. Опция R&S NRP-B2 добавляет второй канал B. При установленной B2 опция R&S NRP-B5 добавляет каналы C и D, обеспечивая четыре независимых датчика. Альтернативная R&S NRP-B6 переносит входы A/B на заднюю панель и не используется одновременно с B5.
Рис. 1. Варианты конфигурации измерительных каналов NRP2.
Конфигурация | Каналы | Физическое расположение | Практическое применение |
Базовый NRP2 | A | передняя панель | одиночные измерения, сервис, лаборатория |
NRP2 + NRP-B2 | A, B | передняя панель | вход/выход усилителя, два тракта, ratio/difference |
NRP2 + NRP-B2 + NRP-B5 | A, B, C, D | A/B спереди, C/D сзади | до четырёх синхронных точек измерения |
NRP2 + NRP-B6 | A, B | задняя панель | стойка, ATE, постоянная кабельная разводка |
Функциональная архитектура
Датчик является активным измерительным модулем. Он преобразует RF-мощность в цифровые данные и передает их в NRP2. Это уменьшает влияние длинных аналоговых линий и позволяет хранить частотные correction factors непосредственно в датчике.
Рис. 2. Упрощённая архитектура системы R&S NRP2 + интеллектуальный датчик мощности.
3. Датчики мощности и измерительный диапазон
Реальный диапазон системы определяется конкретным датчиком. Для классических датчиков NRP-Zxx доступны разные комбинации чувствительности, допустимой мощности и верхней частоты. Поздние семейства NRPxxS/SN, NRPxxT/TN и NRPxxA/AN расширяют возможности по скорости, уровню и миллиметровому диапазону; совместимость с NRP2 зависит от типа интерфейса и используемого адаптера/кабеля.
Пример датчика | Диапазон частот | Диапазон мощности | Типичная задача |
R&S NRP-Z11 | 10 МГц – 8 ГГц | 200 пВт – 200 мВт (≈ –67…+23 dBm) | чувствительные CW/average измерения |
R&S NRP-Z21 | 10 МГц – 18 ГГц | 200 пВт – 200 мВт (≈ –67…+23 dBm) | универсальная RF/СВЧ-лаборатория |
R&S NRP-Z22 | 10 МГц – 18 ГГц | 2 нВт – 2 Вт (≈ –57…+33 dBm) | повышенная мощность без внешнего аттенюатора |
R&S NRP-Z23 | 10 МГц – 18 ГГц | 20 нВт – 15 Вт (≈ –47…+41,8 dBm) | усилители и передатчики средней мощности |
Широкополосные и современные three-path diode sensors дополнительно поддерживают высокоскоростную дискретизацию, внутренний trigger, time gate, trace и автоматический анализ импульсов. Поэтому при выборе NRP2 на вторичном рынке важнее всего оценить не только сам базовый блок, но и комплект датчиков.
Практический совет |
4. Режимы измерения и отображения
NRP2 поддерживает все измерительные функции, которые реализует подключённый датчик. В базовых датчиках это прежде всего continuous average power, относительные измерения и статистика. В широкополосных датчиках появляются burst/time-gate/trace и peak-related функции.
Режим | Что измеряет | Применение |
Continuous Average | среднюю мощность непрерывного или модулированного сигнала | генераторы, усилители, LO, CW |
Burst Average | среднюю мощность активной части burst | TDMA, пакетная передача, импульсные трактаты |
Timeslot | мощность в заданном временном слоте | GSM/EDGE и другие слотированные сигналы |
Time Gate Average | среднюю мощность внутри пользовательского временного окна | исключение фронта/спада, измерение steady-state |
Trace / Scope | мощность как функцию времени | импульсная огибающая, ALC, RF ON/OFF |
Relative / Ratio | отношение, разность, dB, Δ%, SWR/return-loss derived | сравнение каналов и мониторинг трактов |
Дисплей
NRP2 использует цветной TFT-дисплей 1/4 VGA с разрешением 320×240. На экране одновременно может отображаться до четырёх окон, причём каждому окну можно назначить собственный канал, математическую функцию и формат.
- Цифровой режим — крупное числовое значение мощности.
- Цифровой + аналоговый — значение с bar/scale представлением.
- Graphical / Scope — график мощности во времени для поддерживающих датчиков.
- Абсолютные единицы — W, dBm, dBµV; относительные — dB, %, ratio и вычисляемые параметры.
5. Импульсные и временные измерения
С широкополосными NRP-сенсорами NRP2 становится не просто измерителем средней мощности, а компактным анализатором огибающей. Датчик выполняет высокоскоростную дискретизацию и цифровую обработку, а NRP2 отображает trace, статистику и параметры импульса.
В зависимости от датчика доступны внутренний и внешний trigger, delay, hold-off, time gate и автоматическая pulse analysis. Это полезно для радаров, импульсных усилителей, пакетных передатчиков и проверки ALC.
Задача | Настройка | Что смотреть |
Импульсный PA | External/Internal Trigger + Trace | pulse-top power, droop, фронт/спад |
RF-генератор с Pulse Mod | Time Gate | стабильность уровня в центре импульса |
TDMA/Burst передатчик | Burst Average / Timeslot | мощность активного пакета |
ALC после RF ON | Trace | settling уровня и overshoot |
Несколько точек тракта | 2–4 канала + общий trigger | синхронность и потери между узлами |
Для ряда конфигураций датчиков скорость измерений в buffered mode может достигать порядка 1500 измерений/с. В широкополосных датчиках скорость захвата огибающей существенно выше и определяется самим сенсором.
6. Обнуление, калибровка и неопределённость
Точная мощность требует правильной процедуры измерения. Ошибка часто возникает не из-за базового блока, а из-за неверной частоты коррекции, неучтённых потерь кабеля, mismatch uncertainty или отсутствия zero.
Рис. 3. Рекомендуемый workflow измерения мощности.
Zero
Обнуление компенсирует собственное смещение измерительного тракта датчика. Для низких уровней оно особенно важно. Выполняйте zero после прогрева и при существенном изменении температуры или конфигурации.
Frequency correction
В датчике хранятся калибровочные коэффициенты по частоте. Чтобы применить правильный correction factor, измерителю нужно знать частоту сигнала. Неверно заданная частота напрямую превращается в ошибку мощности.
Sensor Check Source / Power Reference
Опция R&S NRP-B7 предоставляет контрольный источник 1 мВт на 50 МГц с CW и импульсным сигналом 10 кГц. Она предназначена для быстрой проверки датчиков и измерительной цепи. В более ранних документах встречается обозначение NRP-B1 для sensor check source.
Не путать проверку с метрологической калибровкой |
7. Интерфейсы, автоматизация и legacy-emulation
NRP2 изначально проектировался как системный измеритель мощности. Поэтому его сильная сторона — не только передняя панель, но и удобная интеграция в автоматизированные стенды.
Интерфейс | Назначение | Особенности |
GPIB / IEEE-488 | ATE, старые измерительные стенды | SCPI-1999.0, 24-pin Amphenol |
USB TMC | управление с ПК | USB Type-B, VISA/SCPI |
Ethernet 10/100Base-T | сетевое управление | RJ-45, удобен для удалённых стендов |
OUT1 / TRIG OUT | trigger, analog output, pass/fail | BNC, программируемые режимы |
TRIG IN/OUT 2 | внешний запуск / analog output | BNC, синхронизация датчиков и DUT |
Remote emulation
Для миграции старых ATE-систем Rohde & Schwarz выпустила режим удалённой эмуляции, позволяющий NRP2 заменять ряд legacy power meters Hewlett-Packard/Agilent без полного переписывания программного обеспечения. В соответствующем application note рассматриваются, в частности, HP 436A/437B/438A, Agilent E4418B/E4419B и P-Series N1911A/N1912A.
Это делает NRP2 особенно интересным на вторичном рынке: он может использоваться не только как лабораторный прибор, но и как замена старого power meter в существующем GPIB-стенде.
8. Типовые инженерные задачи
Задача | Схема | Рекомендуемый режим |
Калибровка генератора сигналов | RF OUT → sensor | Continuous Average + frequency correction |
Проверка усилителя | Generator → PA → attenuator/coupler → sensor | Average / Trace |
ALC генератора | RF OUT → sensor | Trace + logging |
Два уровня тракта | Sensor A до DUT, Sensor B после DUT | Ratio / Difference |
Направленный ответвитель | Forward/Reflected channels | два канала, ratio, вычисляемые параметры |
Pulse Modulation | Pulse RF → wideband sensor | Trace / Time Gate / Burst Avg |
Производственный контроль | DUT → sensor | Limits + Pass/Fail + SCPI |
Генераторы сигналов
Для проверки генератора NRP2 полезен при измерении максимального уровня, ALC, плоскостности по частоте, шага аттенюатора и стабильности после RF ON. При низких уровнях критична чувствительность датчика; при +20…+30 dBm — допустимая мощность и mismatch.
Усилители и передатчики
При мощности выше допустимой для датчика используйте калиброванный аттенюатор или направленный ответвитель и внесите поправку в результат. Никогда не подключайте неизвестный PA напрямую к чувствительному датчику.
Многоканальные стенды
Два или четыре канала позволяют одновременно наблюдать несколько точек тракта, вычислять ratio/difference и использовать общий trigger. Это особенно удобно в ATE и при анализе импульсных систем.
9. Ограничения и проверка б/у прибора
NRP2 — зрелая, но уже снятая с производства платформа. Её преемник — R&S NRX. На вторичном рынке NRP2 остаётся интересным благодаря качеству R&S, поддержке legacy NRP-Zxx, четырём каналам и GPIB/USB/LAN.
Основные ограничения
- Небольшой экран 320×240 без современного touchscreen-интерфейса.
- Реальные RF-возможности полностью зависят от датчика и его состояния.
- Старые NRP-Zxx и sensor cables могут быть дороже самого базового блока.
- Современные LAN/USB-сенсоры могут требовать адаптеров и не всегда раскрывают все новые функции на старой платформе.
- Для детального peak/pulse анализа современных широкополосных сигналов лучше NRX с wideband sensors или специализированный peak power meter.
Что проверить при покупке
Что проверить | Как проверить | Почему важно |
Каналы A/B/C/D | подключить заведомо исправный датчик к каждому каналу | неисправный sensor interface дорог в ремонте |
Дисплей и клавиши | яркость, softkeys, cursor keys, меню | старение подсветки и кнопок |
GPIB/USB/LAN | *IDN?, чтение мощности, remote/local | важно для ATE |
Trigger I/O | внешний trigger и выход | нужно для pulse/trace |
POWER REF | датчик на 50 МГц / 1 мВт | проверка B7 и базовой цепи |
Датчики | частота, уровень, zero, повторяемость | основная метрология находится именно в датчике |
Калибровка | сертификат/дата/серийный номер | критично для абсолютной мощности |
Главный риск покупки |
10. Сравнение с R&S NRX и Keysight N1912A
Рис. 4. Практическое позиционирование NRP2, NRX и Keysight N1912A.
Параметр | R&S NRP2 | R&S NRX | Keysight N1912A |
Класс | legacy multi-channel base unit | актуальная база R&S NRP | двухканальный peak power meter |
Каналы | 1 / 2 / 4 | 1 / 2 / 4 | 2 |
Дисплей | TFT 320×240 | 5″ touch 800×480 | графический интерфейс P-Series |
Sensor ecosystem | NRP-Zxx + совместимые NRP | актуальные NRP + NRQ6 + NRT option | Keysight P-Series/U2000 совместимые сенсоры |
Интерфейсы | GPIB, USB TMC, LAN | LAN, USB, GPIB опция | LAN, USB, GPIB |
Pulse capability | зависит от sensor, trace/statistics | автоматический pulse analysis с wideband sensors | 30 МГц VBW, 100 MSa/s с P-Series sensors |
Сильная сторона | legacy ATE, до 4 каналов, NRP-Zxx | современный UI и актуальная поддержка | глубокий peak/pulse analysis |
Статус | снят с производства | актуальная платформа | актуальная Keysight P-Series платформа |
NRP2 рационален, если уже есть датчики R&S NRP-Zxx или нужен недорогой многоканальный GPIB-измеритель. NRX лучше для новой лаборатории и современных сенсоров. N1912A интереснее, если приоритет — двухканальный peak-power analysis с широкой видеополосой.
11. Как выбрать конфигурацию NRP2
Сценарий | Рекомендуемая конфигурация |
Один генератор/усилитель, CW | NRP2 + 1 чувствительный датчик |
Измерение вход/выход усилителя | NRP2 + NRP-B2 + два одинаковых датчика |
4 точки в ATE | NRP2 + B2 + B5 + четыре датчика |
Стойка с задней кабельной разводкой | NRP2 + B6 |
Ежедневная проверка датчиков | NRP2 + B7 / sensor check source |
Импульсные и радарные сигналы | NRP2 + wideband sensor с trace/trigger |
Генераторы с уровнями до –60 dBm | датчик типа Z11/Z21 или современный low-level NRP |
Усилители до нескольких ватт | датчик high-power или внешний аттенюатор/ответвитель |
Что выбрать сегодня
Если NRP2 предлагается недорого вместе с хорошим датчиком и нужен GPIB/legacy ATE — это всё ещё практичная покупка. Для новой лаборатории без существующей инфраструктуры логичнее R&S NRX или использование USB/LAN-датчиков напрямую с ПК. Но по удобству многоканальных измерений и поддержке старых NRP-Zxx NRP2 сохраняет ценность.
