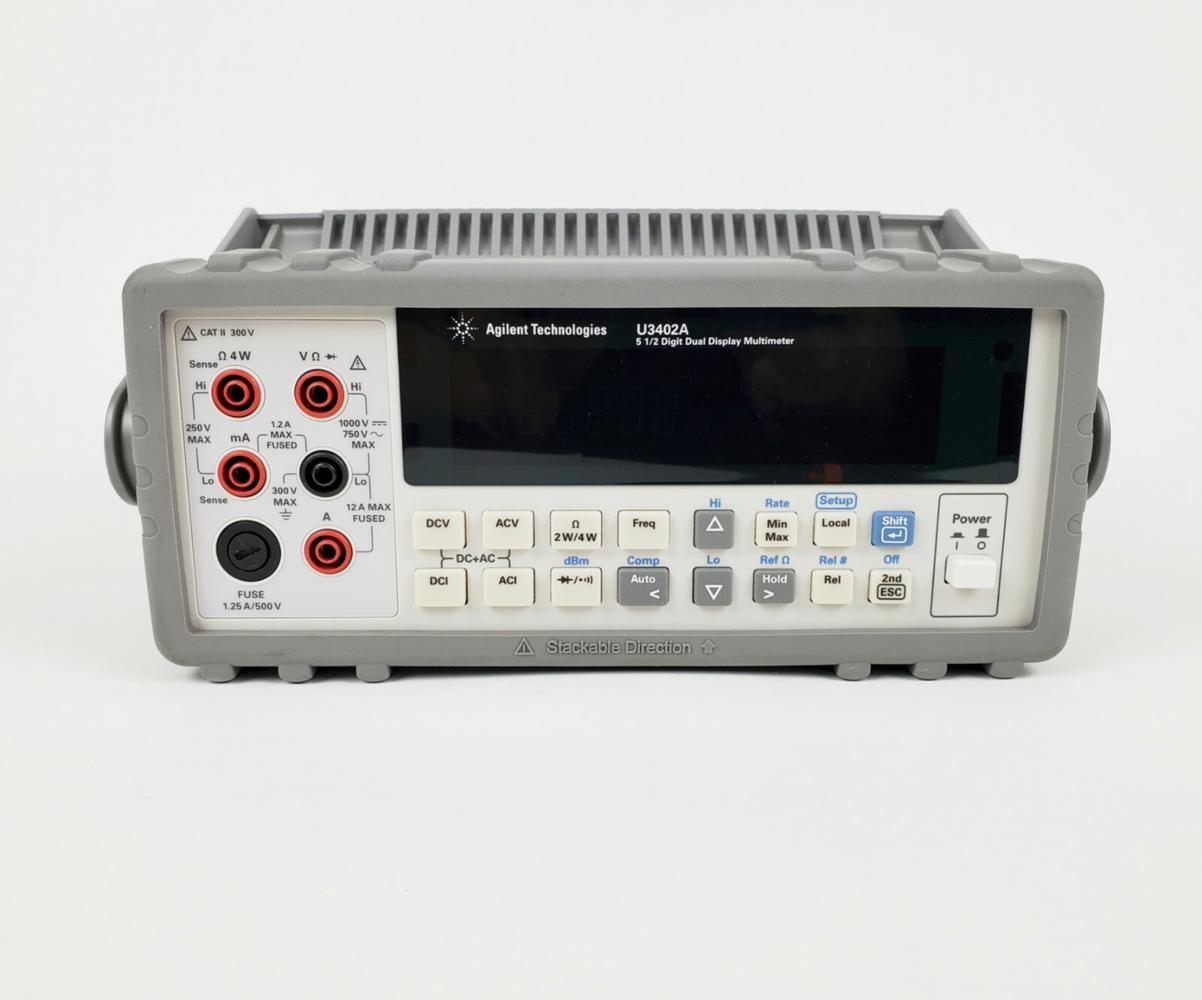

Agilent U3402A — настольный мультиметр 5½ разряда с двойным дисплеем

Agilent U3402A, позднее выпускавшийся под маркой Keysight, — настольный цифровой мультиметр с разрешением до 120 000 отсчётов. Прибор предназначен для точных повседневных измерений в лабораториях, сервисных центрах, учебных организациях и на рабочих местах разработчиков электронной аппаратуры.

U3402A измеряет постоянное, переменное и комбинированное напряжение AC+DC, постоянный и переменный ток, сопротивление по двух- и четырёхпроводной схеме, частоту, падение напряжения на диодах и целостность электрической цепи.

Для радиоинженера прибор интересен возможностью одновременно выводить на два индикатора разные параметры сигнала. Например, можно наблюдать переменное напряжение и частоту, постоянную составляющую и пульсации, напряжение питания и потребляемый ток.

U3402A относится к базовому классу настольных мультиметров Agilent. Он не имеет развитых средств автоматизации, внутреннего регистратора и пользовательского интерфейса USB или LAN, но обеспечивает хорошую точность, широкий диапазон сопротивлений, True RMS и удобное ручное управление.

Основные характеристики Agilent U3402A

Параметр	Значение
Тип прибора	настольный цифровой мультиметр
Разрядность	5½ разряда
Максимальное число отсчётов	120 000
Базовая точность DCV	до 0,012%
Постоянное напряжение	до 1000 В
Переменное напряжение	до 750 В RMS
Полоса измерения ACV	до 100 кГц
Постоянный ток	до 12 А
Переменный ток	до 12 А RMS
Продолжительный ток через силовой вход	до 10 А
Сопротивление	до 300 МОм
Измерение сопротивления	двух- и четырёхпроводное
Частота	от 5 Гц до 1 МГц
Измерение переменных сигналов	True RMS
Режимы измерения AC	AC и AC+DC
Скорости измерения	Slow, Medium и Fast
Математические функции	dBm, Relative, Min/Max, Compare, Hold
Дисплей	двойной вакуумно-люминесцентный VFD
Интерфейс RS-232	только для калибровки
Потребляемая мощность	не более 16 ВА
Время прогрева	не менее 30 минут
Размеры с защитными накладками	255 × 105 × 305 мм
Масса	около 3,44 кг

Три режима разрешения

В U3402A предусмотрено три режима, определяющих компромисс между разрешением и скоростью обновления показаний.

Режим	Максимальное число отсчётов
Slow	120 000
Medium	40 000
Fast	4 000

Режим Slow используется для точных измерений стабильных напряжений, токов и сопротивлений. Прибор показывает наибольшее число знаков, но медленнее реагирует на изменение входного сигнала.

Режим Medium удобен для большинства лабораторных задач. Он обеспечивает достаточно высокое разрешение при более быстром обновлении дисплея.

Режим Fast предназначен для настройки схем и наблюдения за быстро изменяющимися параметрами. Разрешение при этом уменьшается до 4000 отсчётов.

Количество отображаемых разрядов не следует путать с абсолютной точностью. Например, мультиметр может показывать изменение напряжения на несколько микровольт, но полная погрешность включает процент от показания, число младших разрядов, температурную нестабильность и погрешность калибровки.

Измерение постоянного напряжения

В режиме максимального разрешения доступны диапазоны:

• 120 мВ;
• 1,2 В;
• 12 В;
• 120 В;
• 1000 В.

Минимальное разрешение на диапазоне 120 мВ составляет 1 мкВ. Базовая годовая точность большинства диапазонов равна:

±(0,012% от показания + 5 отсчётов).

На самом чувствительном диапазоне 120 мВ постоянная составляющая погрешности несколько больше.

Входное сопротивление составляет приблизительно 10 МОм. На отдельных диапазонах оно может находиться около 10,1 или 11,1 МОм.

Такое входное сопротивление подходит для большинства лабораторных измерений, но может заметно нагружать высокоомные цепи. Например, при измерении узла с выходным сопротивлением несколько мегом результат будет занижен из-за параллельного соединения исследуемой цепи и входа мультиметра.

Пример расчёта погрешности

Предположим, что на диапазоне 12 В измерено напряжение 5,0000 В. Основная часть погрешности составит:

5 В × 0,012% = 0,0006 В.

К ней добавляется погрешность младших разрядов. При разрешении 100 мкВ пять отсчётов соответствуют 0,5 мВ.

Ориентировочная суммарная погрешность:

0,6 мВ + 0,5 мВ = 1,1 мВ.

Следовательно, показание 5,0000 В следует интерпретировать приблизительно как 5,0000 В ±1,1 мВ при соблюдении условий спецификации, после прогрева и при действующей калибровке.

Измерение переменного напряжения True RMS

U3402A выполняет истинное среднеквадратическое измерение переменного напряжения. В режиме AC измеряется переменная составляющая сигнала, а постоянная составляющая блокируется входной цепью.

Доступны диапазоны до 750 В RMS. Рабочая полоса зависит от выбранного диапазона, амплитуды и требуемой точности, но в целом простирается от 20 Гц до 100 кГц.

В основной полосе от 45 Гц до 10 кГц типовая годовая точность составляет около:

±(0,2% от показания + число младших разрядов).

На частотах выше 10 кГц погрешность увеличивается. В области 30–100 кГц она может достигать нескольких процентов.

Поэтому U3402A подходит для измерения:

• сетевого напряжения;
• звуковых сигналов;
• пульсаций источников питания;
• выходного напряжения НЧ-генераторов;
• сигналов автоматики;
• огибающей и низкочастотных сигналов радиотехнических устройств.

Прибор не является измерителем мощности или напряжения непосредственно на радиочастотах. Сигналы в диапазоне мегагерц и гигагерц необходимо измерять осциллографом, RF-вольтметром, измерителем мощности или анализатором спектра.

Режим AC+DC

Отдельный режим позволяет измерять полное среднеквадратическое значение сигнала, содержащего одновременно постоянную и переменную составляющие.

Это полезно при исследовании:

• пульсаций источника питания;
• смещения на выходе усилителя;
• импульсных сигналов с постоянной составляющей;
• напряжения после выпрямителя;
• цепей питания с наложенным шумом;
• сигналов датчиков и преобразователей.

Нужно различать обычный режим AC и AC+DC. В режиме AC постоянная составляющая блокируется и не влияет на результат. В AC+DC она учитывается при расчёте полного среднеквадратического значения.

Например, если на линии питания присутствует постоянное напряжение 5 В и небольшая пульсация 20 мВ RMS, обычный режим AC покажет преимущественно пульсацию, а AC+DC — значение, близкое к 5 В RMS.

Ограничение по пик-фактору

Для переменных измерений заявлен максимальный пик-фактор около 3 при полной шкале.

Пик-фактор определяется отношением максимального мгновенного значения к среднеквадратическому:

Crest Factor = Vpeak / Vrms.

Синусоидальный сигнал имеет пик-фактор приблизительно 1,414. Импульсные и сильно искажённые сигналы могут иметь значительно более высокий пик-фактор.

Если входной сигнал содержит узкие выбросы или имеет большой пик-фактор, входной тракт может перегружаться даже при сравнительно небольшом отображаемом RMS-значении. В таком случае точность измерения снижается.

Для анализа формы и пиков такого сигнала следует использовать осциллограф.

Измерение постоянного тока

U3402A имеет отдельные входы для малых и больших токов.

В режиме максимального разрешения доступны диапазоны:

• 12 мА;
• 120 мА;
• 1200 мА;
• 12 А.

Минимальное разрешение на диапазоне 12 мА составляет 0,1 мкА.

Ток до 1,2 А измеряется через отдельный защищённый вход. Большие токи измеряются через силовой вход 12 A.

Силовой вход допускает:

• до 10 А непрерывно;
• до 12 А в течение не более 30 секунд.

После измерения тока щуп необходимо вернуть во вход измерения напряжения. Оставленный в токовом гнезде щуп представляет опасность: при следующем измерении напряжения входной шунт фактически создаст короткое замыкание.

Внутреннее падение напряжения при измерении тока

Любой амперметр включается последовательно с нагрузкой и создаёт дополнительное падение напряжения. Его часто называют burden voltage.

Для U3402A типовые значения составляют:

• до 0,15 В на диапазоне 12 мА;
• до 1,5 В на диапазоне 120 мА;
• до 0,3 В на диапазоне 1,2 А;
• до 0,6 В на диапазоне 12 А.

Наибольшее относительное влияние наблюдается в низковольтных схемах. Например, включение мультиметра с падением 1 В в цепь питания 3,3 В может полностью изменить режим работы устройства.

При измерении тока потребления цифровых и радиочастотных модулей необходимо выбирать диапазон с минимальным допустимым сопротивлением шунта либо измерять падение на внешнем прецизионном резисторе.

Измерение переменного и полного тока

U3402A измеряет:

• постоянный ток;
• переменный ток True RMS;
• полный ток AC+DC.

Полоса измерения переменного тока ниже, чем полоса измерения напряжения. Для малых и средних токов характеристики нормируются примерно до 10 кГц. Для большого тока рабочая полоса и точность дополнительно ограничены.

Режим AC+DC полезен для измерения потребления схем, в которых постоянный ток содержит переменную составляющую:

• импульсных преобразователей;
• усилителей мощности;
• цифровых плат;
• электродвигателей;
• модулируемых передатчиков;
• систем с периодическим включением нагрузки.

Обычный настольный мультиметр показывает усреднённое значение и не раскрывает форму быстрых токовых импульсов. Для анализа динамического потребления необходим осциллограф с токовым пробником или шунтом.

Измерение сопротивления

U3402A поддерживает двух- и четырёхпроводное измерение сопротивления.

В зависимости от выбранной скорости доступны диапазоны приблизительно от 120 Ом до 300 МОм. Максимальное разрешение на нижнем диапазоне достигает 1 мОм.

Режим измерения сопротивления используется для проверки:

• резисторов;
• кабелей;
• реле и переключателей;
• обмоток трансформаторов;
• дросселей;
• токовых шунтов;
• соединительных дорожек;
• контактов и разъёмов;
• сопротивления между земляными точками.

При измерении сопротивлений свыше 100 кОм результат становится чувствительным к утечкам, влажности, загрязнению изоляции, наводкам и положению измерительных проводов.

Для высокоомных измерений желательно применять экранированные кабели, чистые изоляторы и не касаться пальцами токоведущих частей.

Двухпроводная схема

При обычном двухпроводном измерении те же два щупа используются и для подачи тестового тока, и для измерения напряжения.

В результат входят:

• сопротивление проверяемого объекта;
• сопротивление измерительных проводов;
• сопротивление контактов;
• переходное сопротивление разъёмов.

При измерении резисторов на десятки килоом влияние проводов несущественно. Но при измерении сопротивления 0,1 Ом даже дополнительные 0,05 Ом в щупах дают большую ошибку.

Функция Relative позволяет компенсировать часть сопротивления проводов, но не устраняет нестабильность контактов и изменение сопротивления при изгибе щупов.

Четырёхпроводное измерение сопротивления

В четырёхпроводной схеме используются две пары проводов:

• одна пара подаёт измерительный ток;
• вторая измеряет напряжение непосредственно на объекте.

Ток через измерительные входы напряжения практически отсутствует, поэтому сопротивление потенциальных проводов не входит в результат.

Четырёхпроводный метод применяется при измерении:

• токовых шунтов;
• сопротивления контактов;
• обмоток;
• дорожек печатных плат;
• проводов и кабелей;
• переходного сопротивления реле;
• резисторов малого номинала.

Хотя разрешение U3402A достигает 1 мОм, он не заменяет специализированный микроомметр. При очень малых сопротивлениях результат зависит от термо-ЭДС, нагрева объекта, тестового тока и качества подключения зажимов Кельвина.

Измерение частоты

Частотомер U3402A работает в диапазоне приблизительно от 5 Гц до 1 МГц.

Максимальная точность измерения частоты составляет около:

±(0,005% от показания + число отсчётов).

В режиме максимального разрешения предусмотрены диапазоны:

• до 1,2 кГц;
• до 12 кГц;
• до 120 кГц;
• до 1 МГц.

Чувствительность зависит от частоты. Для диапазонов до 120 кГц достаточно сигнала около 40 мВ RMS, а в верхней области до 1 МГц требуется приблизительно 0,5 В RMS.

Частотомер полезен для проверки:

• НЧ-генераторов;
• тактовых сигналов;
• выходов делителей частоты;
• ШИМ;
• частоты пульсаций преобразователя;
• звуковых генераторов;
• низкочастотной модуляции;
• опорных сигналов до 1 МГц.

Он не предназначен для прямого измерения частот RF-генераторов, синтезаторов и гетеродинов в диапазоне десятков мегагерц или гигагерц.

Проверка диодов

В режиме проверки диода мультиметр измеряет прямое падение напряжения на полупроводниковом переходе.

В зависимости от выбранной скорости разрешение может достигать 10 мкВ. Напряжение холостого хода ограничено величиной менее 9 В.

Режим позволяет проверять:

• кремниевые диоды;
• диоды Шоттки;
• светодиоды;
• переходы биполярных транзисторов;
• защитные диоды;
• некоторые полупроводниковые переходы внутри микросхем.

При проверке компонента непосредственно на плате результат может искажаться параллельно подключёнными резисторами, конденсаторами и полупроводниковыми переходами.

Прозвонка цепей

Порог звуковой прозвонки составляет приблизительно 10 Ом. При сопротивлении ниже порога прибор подаёт непрерывный звуковой сигнал.

Режим используется для поиска:

• обрывов;
• коротких замыканий;
• повреждённых кабелей;
• неисправных предохранителей;
• плохих контактов;
• ошибок монтажа;
• соединённых участков печатной платы.

U3402A является точным настольным мультиметром, а не специализированным быстрым тестером-прозвонкой. Поэтому реакция звукового сигнала может быть медленнее, чем у хорошего ручного сервисного мультиметра.

Двойной дисплей

Одна из наиболее полезных функций U3402A — одновременное отображение двух связанных параметров.

Доступны комбинации:

Основной дисплей	Дополнительный дисплей	Применение
DCV	ACV	постоянный уровень и пульсации
AC+DC V	DCV	полное RMS и постоянная составляющая
DCV	DCI	напряжение и ток нагрузки
DCV	ACI	напряжение и переменная составляющая тока
ACV	ACI	проверка трансформаторов и нагрузок
ACV	Hz	амплитуда и частота сигнала
ACI	Hz	ток и частота электропривода
DCI	ACI	постоянная и переменная составляющие тока
dBm	Hz	уровень и частота НЧ-сигнала

Двойной дисплей экономит время при настройке аппаратуры и снижает необходимость постоянно переключать режимы.

Следует учитывать, что оба значения получают из одной входной цепи. Это не два полностью независимых измерительных канала.

Измерение пульсаций источника питания

Для проверки источника питания можно использовать комбинацию DCV и ACV:

• основной дисплей показывает постоянное напряжение;
• дополнительный — переменную составляющую.

Например, при проверке линии 12 В прибор может одновременно показать 12,003 В DC и 4,5 мВ AC.

Однако измерение очень малых пульсаций на фоне большого постоянного напряжения имеет ограничения. Необходимо учитывать:

• нижнюю частоту AC-тракта;
• собственный шум мультиметра;
• форму импульсной помехи;
• ограничение по пик-фактору;
• полосу до 100 кГц.

Высокочастотные выбросы импульсного преобразователя могут находиться за пределами полосы U3402A. Поэтому окончательная проверка источника питания должна выполняться осциллографом с ограничением полосы 20 МГц и правильным подключением щупа.

Функция Relative

Режим Relative запоминает текущее показание и отображает отклонение относительно него.

Функция удобна для:

• компенсации сопротивления проводов;
• сравнения резисторов;
• оценки дрейфа напряжения;
• измерения отклонения от номинала;
• контроля изменения температуры косвенным методом;
• настройки симметричных цепей.

При измерении малых сопротивлений Relative помогает убрать постоянное сопротивление щупов, но не заменяет четырёхпроводное подключение.

Min/Max

Функция Min/Max сохраняет минимальное и максимальное зарегистрированные значения.

Она полезна при поиске:

• просадки питания;
• нестабильного контакта;
• выбросов напряжения;
• медленного температурного дрейфа;
• изменения потребляемого тока;
• нестабильности аналоговой цепи.

Из-за ограниченной скорости измерений U3402A не зафиксирует очень короткие импульсы. Min/Max следует применять для процессов, длительность которых превышает время измерительного цикла мультиметра.

Compare

Функция Compare сравнивает результат с заданными верхним и нижним пределами.

Это позволяет быстро выполнять сортировку:

• резисторов;
• кабельных сборок;
• блоков питания;
• аккумуляторов;
• датчиков;
• электронных модулей.

Прибор сообщает, находится ли результат ниже допуска, внутри допуска или выше него.

Функция особенно удобна при повторяющихся ручных проверках, хотя отсутствие полноценного цифрового интерфейса ограничивает применение U3402A в автоматизированной производственной линии.

Расчёт dBm

U3402A может пересчитывать измеренное переменное напряжение в мощность, выраженную в dBm.

Пользователь выбирает опорное сопротивление из ряда значений, включая:

• 2, 4, 8 и 16 Ом;
• 50 и 75 Ом;
• 600 Ом;
• другие значения до 8 кОм.

Нулевой уровень dBm соответствует мощности 1 мВт на выбранном сопротивлении.

Этот режим удобен для аудиотехники, НЧ-усилителей, линий связи и генераторов звукового диапазона.

Важно понимать, что U3402A не является радиочастотным измерителем мощности. Значение dBm рассчитывается из напряжения, измеренного AC-трактом мультиметра. На частотах выше его рабочей полосы результат будет недостоверным.

Даже при выборе сопротивления 50 Ом нельзя подключать прибор вместо RF-ваттметра для измерения сигнала генератора на частоте 100 МГц, 1 ГГц или выше.

Применение в радиотехнической лаборатории

Agilent U3402A подходит для следующих задач:

• проверка напряжений питания RF-модулей;
• измерение тока синтезаторов, смесителей и усилителей;
• контроль пульсаций источников питания;
• измерение сопротивления обмоток и токовых шунтов;
• четырёхпроводное измерение низкоомных соединений;
• проверка реле и RF-переключателей;
• измерение НЧ-сигналов AM- и FM-модуляторов;
• проверка частоты внутреннего модулирующего генератора;
• контроль смещения усилительных каскадов;
• измерение падения напряжения на защитных диодах;
• настройка схем автоматической регулировки уровня;
• проверка опорных и управляющих напряжений;
• контроль температурного дрейфа электронного узла.

Для непосредственного анализа радиочастотного сигнала потребуются другие приборы: анализатор спектра, частотомер, RF-вольтметр, измеритель мощности или осциллограф соответствующей полосы.

Ограничение интерфейса RS-232

На задней панели U3402A расположен разъём RS-232, однако он предназначен только для заводской и сервисной калибровки.

Прибор не рассчитан на обычное дистанционное управление, считывание результатов через SCPI или автоматическую регистрацию данных пользователем.

Это важное отличие U3402A от программируемых настольных мультиметров Agilent серий 34401A, 34410A, 34450A и Keysight 34460A.

Поэтому U3402A лучше подходит для ручной лабораторной работы. Для автоматизированного стенда следует выбирать мультиметр с пользовательским USB, LAN, GPIB или RS-232.

Чего нет в U3402A

В приборе отсутствуют:

• измерение ёмкости;
• измерение индуктивности;
• измерение температуры;
• встроенный регистратор данных;
• графическое отображение трендов;
• пользовательский интерфейс USB;
• LAN;
• GPIB;
• SCPI-управление;
• внутренний сканер;
• программируемая последовательность измерений;
• высокоскоростной дигитайзер.

U3402A следует рассматривать как точный ручной настольный мультиметр, а не как системный измерительный прибор.

Входная защита

Максимальное измеряемое постоянное напряжение составляет 1000 В. Для переменного напряжения верхний диапазон равен 750 В RMS.

Токовые входы защищены предохранителями:

• вход до 1,2 А — предохранителем 1,25 А/500 В;
• силовой вход — предохранителем 15 А/600 В с высокой отключающей способностью.

При замене необходимо устанавливать предохранители с теми же электрическими характеристиками и отключающей способностью. Использование обычного автомобильного или стеклянного предохранителя может сделать прибор опасным при аварии.

Перед измерением высокого напряжения следует проверить состояние щупов, изоляции, разъёмов и корпуса прибора.

Прогрев и точные измерения

Для достижения нормируемой точности мультиметр должен прогреваться не менее 30 минут.

При точных измерениях также рекомендуется:

• избегать прямого потока воздуха от вентилятора;
• не устанавливать прибор рядом с нагревающимся источником питания;
• использовать чистые и качественные контакты;
• дать измеряемому объекту стабилизироваться;
• выбирать минимальный подходящий диапазон;
• использовать режим Slow;
• учитывать термо-ЭДС в соединениях разных металлов;
• не держать пальцами металлические части щупов;
• проверять дату последней калибровки.

При измерении микровольт и миллиом даже небольшой температурный градиент между контактами может создать ошибку, сопоставимую с полезным сигналом.

На что обратить внимание при покупке б/у U3402A

Модель снята с производства и в настоящее время обычно приобретается на вторичном рынке.

Проверка постоянного напряжения

Желательно проверить прибор с помощью калибратора или стабильного источника и опорного мультиметра на нескольких уровнях:

• 100 мВ;
• 1 В;
• 5 В;
• 10 В;
• 100 В.

Следует оценить:

• точность;
• стабильность показаний;
• шум младших разрядов;
• переключение диапазонов;
• работу всех трёх скоростей.

Проверка переменного напряжения

Нужно подать синусоидальный сигнал известной амплитуды на частотах:

• 50 Гц;
• 1 кГц;
• 10 кГц;
• 50–100 кГц.

Сильное снижение показаний на высокой частоте может указывать на неисправность AC-тракта или необходимость калибровки.

Проверка токовых входов

Необходимо проверить оба токовых входа. Часто у подержанных мультиметров оказывается перегоревшим один из предохранителей.

Следует убедиться, что:

• малый токовый вход работает;
• силовой вход исправен;
• показания соответствуют внешнему шунту;
• разъёмы не имеют следов перегрева;
• установлен правильный тип предохранителя.

Проверка сопротивления

Нужно проверить:

• двухпроводное измерение;
• режим Relative;
• четырёхпроводную схему;
• нижний диапазон;
• несколько высокоомных диапазонов.

Нестабильность при измерении больших сопротивлений не всегда означает неисправность. Причиной могут быть утечки через загрязнённые щупы, влажность и электромагнитные наводки.

Проверка двойного дисплея

Желательно последовательно проверить комбинации:

• DCV и ACV;
• ACV и Hz;
• DCV и DCI;
• DCI и ACI;
• dBm и Hz.

Оба индикатора должны быть яркими и равномерными, без пропадающих сегментов.

Проверка органов управления

Необходимо проверить:

• все кнопки;
• переключение диапазонов;
• выбор скорости;
• Relative;
• Min/Max;
• Compare;
• Hold;
• звуковую прозвонку;
• дисплей;
• сетевой выключатель.

У сильно эксплуатировавшихся экземпляров возможно загрязнение контактов клавиатуры или снижение яркости VFD.

Проверка сетевого переключателя

U3402A имеет ручной выбор сетевого напряжения. Перед включением необходимо убедиться, что выбран вариант, соответствующий местной сети.

Неправильная установка переключателя может привести к перегоранию предохранителя или повреждению сетевого трансформатора и внутренних цепей питания.

Преимущества Agilent U3402A

К достоинствам модели относятся:

• разрешение до 120 000 отсчётов;
• базовая точность DCV до 0,012%;
• двойной дисплей;
• измерение True RMS;
• отдельный режим AC+DC;
• частотный диапазон ACV до 100 кГц;
• измерение частоты до 1 МГц;
• ток до 10 А непрерывно;
• двух- и четырёхпроводное измерение сопротивления;
• диапазон сопротивлений до 300 МОм;
• три режима скорости;
• функции dBm, Relative, Min/Max, Compare и Hold;
• яркий VFD;
• сравнительно компактный корпус;
• простое ручное управление.

Недостатки

К ограничениям U3402A относятся:

• отсутствие пользовательского дистанционного управления;
• RS-232 предназначен только для калибровки;
• отсутствие USB, LAN и GPIB;
• отсутствие регистрации результатов;
• отсутствие измерения ёмкости и температуры;
• ограниченная скорость Min/Max;
• отсутствие графического дисплея;
• невозможность анализировать быстрые переходные процессы;
• ограниченная полоса переменного тока;
• высокая погрешность на верхних диапазонах сопротивления;
• необходимость ручного выбора сетевого напряжения.

Сравнение с Agilent 34401A

Agilent 34401A относится к более высокому классу системных мультиметров. Он имеет 6½ разряда, развитое дистанционное управление и лучше подходит для автоматизированных измерений.

U3402A имеет меньшее разрешение и не поддерживает пользовательское программное управление, но обладает рядом практических преимуществ:

• более простой интерфейс;
• двойной дисплей;
• токовый диапазон до 12 А;
• сопротивление до 300 МОм;
• меньшая стоимость на вторичном рынке.

Для ручного рабочего места U3402A может быть удобнее. Для калибровки, длительной регистрации и автоматизированных стендов предпочтительнее 34401A или более современный программируемый мультиметр.

Заключение

Agilent U3402A — добротный настольный мультиметр 5½ разряда для ручной лабораторной работы. Он сочетает базовую точность постоянного напряжения 0,012%, разрешение до 120 000 отсчётов, True RMS, измерение AC+DC, частотомер до 1 МГц и четырёхпроводное измерение сопротивления.

Двойной дисплей особенно полезен при разработке и ремонте электронной аппаратуры. Радиоинженер может одновременно наблюдать напряжение питания и пульсации, напряжение и ток, амплитуду НЧ-сигнала и его частоту.

Главным ограничением модели является отсутствие полноценного интерфейса дистанционного управления. Поэтому U3402A не следует выбирать для автоматизированного стенда или длительной компьютерной регистрации.

При исправном состоянии и действующей калибровке прибор остаётся хорошим вариантом для лаборатории, сервисного центра, учебного класса и рабочего места разработчика радиоэлектронной аппаратуры.
