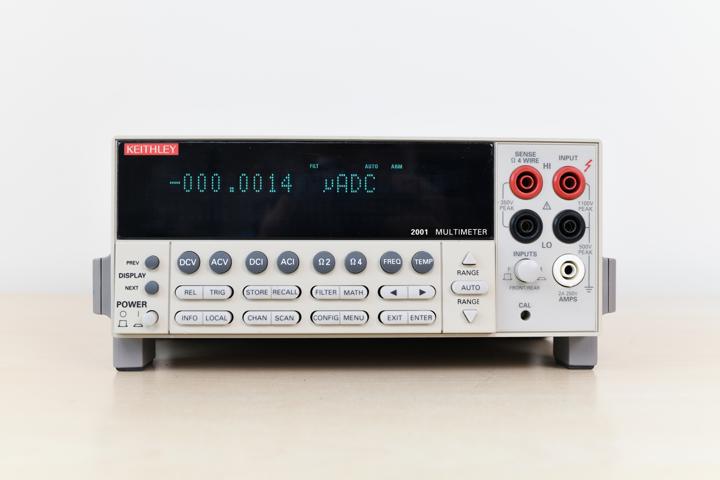

Keithley 2001 — высокоточный 7½-разрядный мультиметр для лаборатории и метрологии

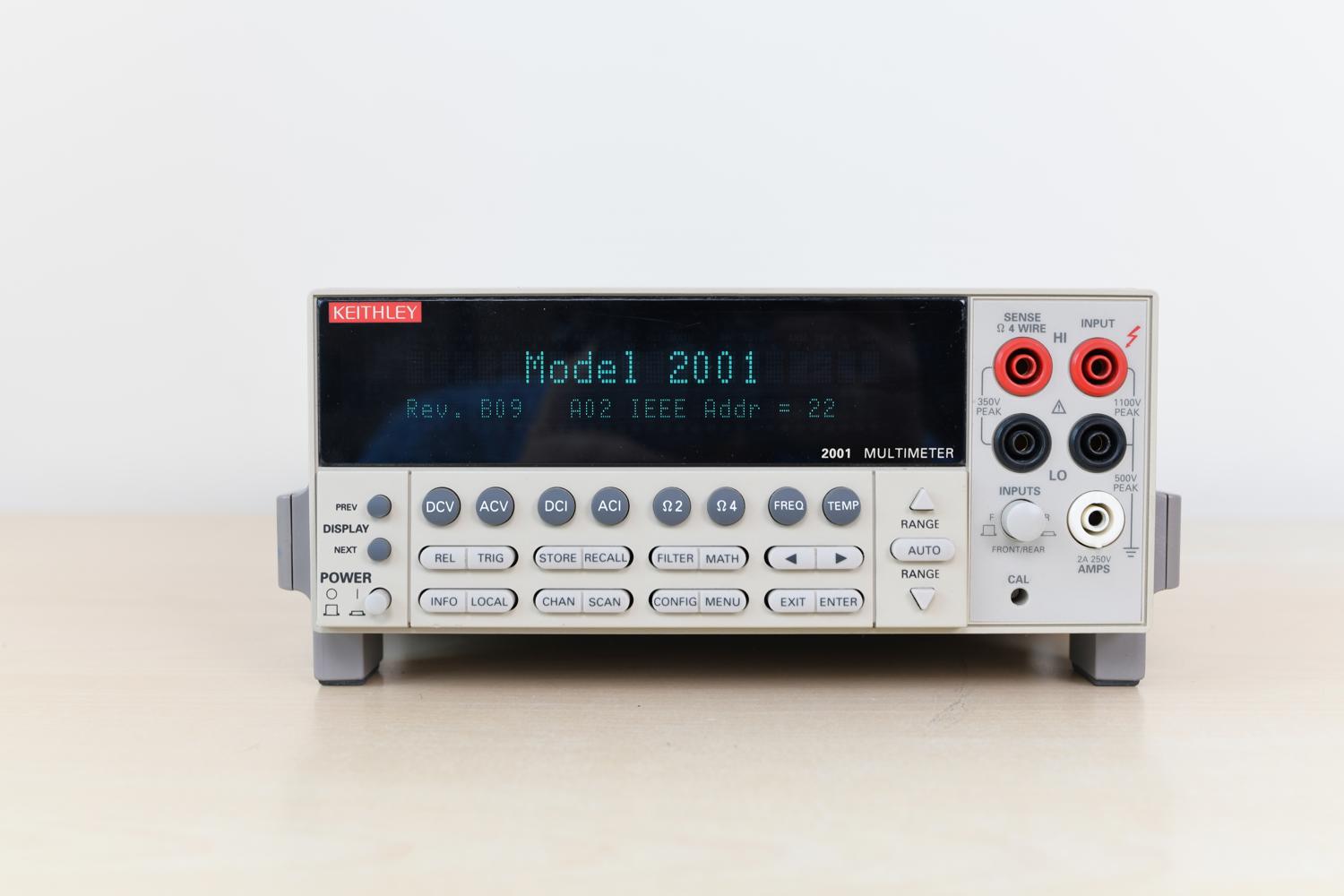

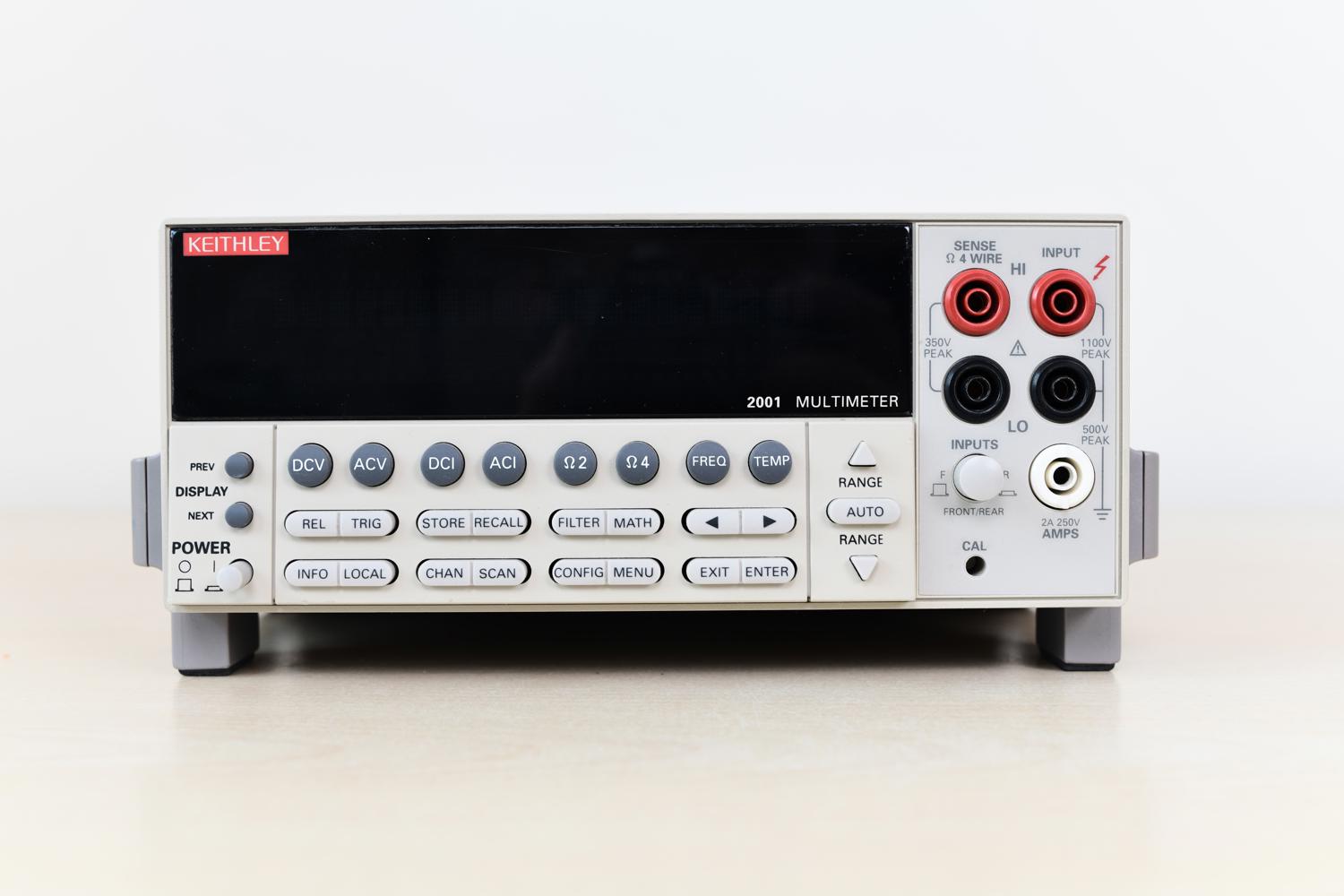

Keithley 2001 — настольный цифровой мультиметр высокого класса с разрешением 7½ разряда, предназначенный для точных лабораторных, производственных и метрологических измерений. Прибор относится к профессиональной линейке Keithley и занимает промежуточное положение между более массовым Keithley 2000 и более прецизионным Keithley 2002.

Keithley 2001 интересен инженерам тем, что сочетает высокую точность постоянного напряжения, широкие функции измерения сопротивления, тока, переменного напряжения, частоты и температуры, а также развитую систему цифровой фильтрации, встроенную память, IEEE-488/GPIB-интерфейс и возможность установки сканерной карты.

Это не просто “мультиметр с большим числом разрядов”, а полноценный измерительный прибор для задач, где важны стабильность, повторяемость, малые уровни, автоматизация и корректная методика измерения.

Основные характеристики Keithley 2001

Параметр	Значение
Тип прибора	настольный цифровой мультиметр
Разрядность	7½ разряда
Максимальное разрешение DCV	до 10 нВ на диапазоне 200 мВ
DCV диапазоны	200 мВ, 2 В, 20 В, 200 В, 1000 В
Входное сопротивление DCV	более 10 ГОм на младших диапазонах, 10 МОм на 200/1000 В
Базовая DCV-точность	до 18 ppm + 2 ppm на диапазоне 2 В, 90 дней
Сопротивление	от 20 Ом до сотен МОм
Измерение сопротивления	2-проводное и 4-проводное
DC ток	от 200 мкА до 2 А
AC напряжение	до 750 В RMS
AC полоса	до 2 МГц для напряжения
AC ток	до 2 А
Частотомер	1 Гц – 15 МГц
Температура	термопары и 100-омные платиновые RTD
Быстрый режим	до 2000 отсчётов/с в burst mode
Интерфейс	IEEE-488 / GPIB
Сканер	опциональная карта 2001-SCAN
Память	стандартная или расширенная MEM1/MEM2
Габариты	около 90 × 214 × 369 мм
Масса	менее 4,2 кг
Питание	90–134 В или 180–250 В, автоопределение

Назначение прибора

Keithley 2001 предназначен для измерений, где обычного 5½- или 6½-разрядного мультиметра уже недостаточно. Он особенно полезен в задачах, где требуется видеть малые изменения напряжения, сопротивления или тока и сохранять доверие к показаниям.

Типовые области применения:

• точные DCV-измерения;
• сравнение источников опорного напряжения;
• проверка линейных стабилизаторов;
• измерение дрейфа напряжения;
• 4-проводное измерение сопротивления;
• проверка токовых шунтов;
• измерение малых токов;
• измерение AC-напряжения до радиочастотной области НЧ/ВЧ;
• контроль температуры;
• автоматизированные стенды по GPIB;
• многоканальные измерения со сканером;
• метрологическая лаборатория;
• разработка аналоговой и измерительной аппаратуры.

Для радиоинженера Keithley 2001 особенно полезен при работе с опорными генераторами, источниками питания, ЦАП/АЦП, АРУ/ALC, аналоговыми модуляторами, термостабилизацией и калибровочными цепями.

Почему важны 7½ разряда

Разрядность мультиметра определяет, насколько мелкие изменения сигнала прибор способен отображать. Keithley 2001 может показывать очень малые изменения напряжения, например десятки нановольт на младших диапазонах.

Но высокая разрядность сама по себе не гарантирует точность. На результат влияют:

• шум входного тракта;
• температура;
• термо-ЭДС в соединениях;
• время прогрева;
• выбранное время интегрирования;
• цифровая фильтрация;
• качество кабелей;
• правильная 4-проводная схема;
• состояние калибровки;
• электромагнитные помехи.

Поэтому 7½-разрядный прибор раскрывает свои возможности только при грамотной методике. Если подключить его обычными щупами к шумной цифровой плате, дополнительные разряды будут показывать не точность, а шум, наводки и нестабильность контакта.

Измерение постоянного напряжения

DCV — одна из главных сильных сторон Keithley 2001. Прибор имеет диапазоны 200 мВ, 2 В, 20 В, 200 В и 1000 В. На младших диапазонах входное сопротивление превышает 10 ГОм, что снижает нагрузку на измеряемую цепь.

Это важно при измерении:

• опорных напряжений;
• выходов малошумящих стабилизаторов;
• смещения операционных усилителей;
• выходов ЦАП;
• сигналов датчиков;
• термо-ЭДС;
• дрейфа источников;
• напряжений в высокоомных цепях.

Для точных измерений DCV рекомендуется прогрев прибора, фиксированный диапазон, включенный autozero, подходящее время интегрирования и цифровая фильтрация. При измерении микровольт и нановольт необходимо учитывать термоэлектрические эффекты в местах соединения разных металлов.

Разрешение и точность — не одно и то же

Keithley 2001 может отображать очень мелкие изменения напряжения, но абсолютная точность всегда ограничена спецификацией.

Например, прибор может показывать изменение на уровне микровольт или ниже, но полная неопределённость измерения будет складываться из ppm от показания, ppm от диапазона, температурного коэффициента, дрейфа после калибровки и условий измерения.

Практически это означает:

• для сравнения двух близких напряжений Keithley 2001 очень силён;
• для абсолютной калибровки нужна действующая поверка/калибровка;
• для максимальной точности нужно соблюдать условия спецификации;
• младшие разряды нужно интерпретировать как информацию о стабильности, а не как гарантированную абсолютную точность.

Измерение сопротивления

Keithley 2001 поддерживает двух- и четырёхпроводное измерение сопротивления. Для инженерной практики особенно важна 4-проводная схема, которая исключает сопротивление измерительных проводов и контактов из результата.

4-проводный режим применяется для:

• токовых шунтов;
• низкоомных резисторов;
• реле и контактов;
• дорожек печатных плат;
• обмоток;
• проводов;
• соединителей;
• переходных сопротивлений;
• прецизионных резисторов.

На малых сопротивлениях важны качественные зажимы Кельвина, стабильный контакт и отсутствие термо-ЭДС. На больших сопротивлениях важны чистота изоляции, влажность, экранирование и защита от утечек.

Offset compensation

Для низкоомных измерений Keithley 2001 поддерживает методы компенсации смещения. Это важно, потому что при измерении малых сопротивлений паразитные термо-ЭДС могут быть сопоставимы с полезным сигналом.

Смысл компенсации — измерить напряжение при включенном измерительном токе и при изменённом или выключенном токе, после чего исключить постоянную паразитную составляющую.

Такая методика полезна при измерении:

• шунтов;
• контактных сопротивлений;
• медных шин;
• низкоомных резисторов;
• обмоток;
• соединителей.

Для радиоинженера это важно, например, при проверке токовых шунтов в источниках питания, измерении сопротивления контактов ВЧ-реле или контроле переходных сопротивлений в силовых цепях прибора.

Измерение постоянного и переменного тока

Keithley 2001 измеряет постоянный и переменный ток в диапазонах от сотен микроампер до 2 А. Разрешение на младших диапазонах достигает десятков пикоампер.

При измерении тока важно учитывать burden voltage — падение напряжения на внутреннем шунте мультиметра. Это падение может менять режим работы измеряемой цепи, особенно в низковольтных устройствах.

Типовые задачи:

• ток потребления аналоговых узлов;
• ток опорных источников;
• ток смещения;
• потребление микроконтроллеров;
• ток через шунт;
• проверка источников питания;
• измерение AC-тока в низкочастотных цепях.

Для сильно импульсных токов мультиметр показывает усреднённую или RMS-картину, но не заменяет осциллограф с токовым пробником или шунтом.

DC in-circuit current

Одна из интересных функций Keithley 2001 — режим DC in-circuit current. Он позволяет оценивать ток в цепи через комбинацию четырёхпроводного измерения сопротивления участка проводника и измерения падения напряжения на нём.

Этот режим полезен, когда нельзя или неудобно разрывать цепь для включения амперметра последовательно. Прибор измеряет сопротивление участка, затем напряжение на нём и вычисляет ток.

Ограничения метода:

• сопротивление трассы должно быть в допустимом диапазоне;
• напряжение на участке не должно превышать установленный предел;
• точность ниже, чем у прямого измерения на хорошем шунте;
• важны термо-ЭДС и качество контакта;
• метод подходит не для всех схем.

Тем не менее для диагностики печатных плат и токовых путей это может быть очень удобная функция.

Измерение переменного напряжения

Keithley 2001 имеет развитый ACV-тракт. В отличие от многих обычных мультиметров, он способен измерять переменное напряжение в широкой полосе до 2 МГц.

Это полезно при работе с:

• НЧ-генераторами;
• аудиотрактами;
• модулирующими сигналами;
• пульсациями источников питания;
• сигналами после детекторов;
• выходами функциональных генераторов;
• низкочастотными RF-модуляторами;
• широкополосными аналоговыми цепями.

При измерении AC важно учитывать форму сигнала, диапазон, RMS-детектор, частотную область и пик-фактор. Для несинусоидальных сигналов результат может сильно зависеть от полосы и режима измерения.

Peak, RMS и crest factor

Keithley 2001 позволяет работать не только с RMS-измерением, но и с пиковыми значениями и коэффициентом формы. Это полезно для анализа сигналов, у которых важны не только среднеквадратическое значение, но и выбросы.

Примеры:

• импульсные помехи на питании;
• выбросы при коммутации;
• переходные процессы;
• нелинейные AC-сигналы;
• сигналы с большим crest factor;
• аудио и модуляционные тракты.

Обычный мультиметр часто показывает только усреднённый RMS-результат и скрывает кратковременные пики. Keithley 2001 даёт инженеру больше информации о характере сигнала.

Частотомер

Встроенный частотомер работает с AC-напряжением в диапазоне от 1 Гц до 15 МГц. Это удобно для проверки:

• НЧ-генераторов;
• тактовых сигналов;
• частоты модуляции;
• частоты ШИМ;
• выходов делителей;
• сигналов датчиков;
• низкочастотных опорных сигналов;
• аудиочастотных и управляющих сигналов.

Частотомер в Keithley 2001 не заменяет специализированный RF-частотомер. Для сигналов десятки мегагерц, сотни мегагерц и выше нужны отдельные частотомеры или анализаторы спектра. Но для лабораторных НЧ/ВЧ задач до 15 МГц встроенная функция очень полезна.

Измерение температуры

Keithley 2001 поддерживает измерение температуры с использованием термопар и 100-омных платиновых RTD. Встроенная линеаризация поддерживает распространённые типы термопар J, K, N, T, E, R, S, B и платиновые датчики сопротивления.

Для инженерной лаборатории это полезно при:

• измерении температурного дрейфа опорного напряжения;
• контроле прогрева прибора;
• испытании стабилизаторов;
• контроле радиаторов;
• проверке термостатов;
• измерении температуры в калибровочной установке;
• температурных испытаниях компонентов.

При точных температурных измерениях важны не только характеристики мультиметра, но и качество датчика, контакт с объектом, тепловая изоляция и методика компенсации холодного спая для термопар.

Быстрый режим и буферизация

Keithley 2001 может работать в быстром burst-режиме, записывая до 2000 отсчётов в секунду во внутренний буфер. В этом режиме прибор фиксирует 4½-разрядные показания с высокой скоростью.

Это полезно для:

• регистрации быстрых переходных процессов;
• наблюдения нестабильных сигналов;
• проверки реакции источника питания;
• анализа временной зависимости напряжения;
• записи коротких событий;
• автоматизированных тестов.

Нужно учитывать компромисс: высокая скорость достигается за счёт меньшего разрешения и ограничения части функций. Для прецизионных 7½-разрядных измерений требуется большее время интегрирования.

Память MEM1 и MEM2

Для Keithley 2001 выпускались варианты с расширенной памятью:

• стандартная память;
• MEM1;
• MEM2.

Расширенная память позволяет сохранять больше показаний и пользовательских настроек. Это важно для автономной регистрации данных, сканирования каналов и автоматизированных измерений.

При покупке б/у прибора наличие MEM1/MEM2 желательно проверять командой опроса опций или через меню прибора.

Сканер 2001-SCAN

Опциональная карта 2001-SCAN превращает мультиметр в компактную многоканальную измерительную систему. Она имеет 10 каналов, включая восемь релейных 2-полюсных каналов и два твердотельных высокоскоростных канала. Каналы можно использовать и в 4-проводной конфигурации.

Сканер полезен для:

• многоканального контроля напряжений;
• проверки нескольких датчиков температуры;
• измерения резисторов;
• производственного тестирования плат;
• длительного мониторинга;
• автоматизированных стендов;
• сравнительных измерений.

Сканерная карта делает Keithley 2001 особенно удобным для лабораторий, где нужно измерять много точек, но не требуется отдельная большая система сбора данных.

Интерфейс GPIB и автоматизация

Keithley 2001 оснащён интерфейсом IEEE-488/GPIB и поддерживает дистанционное управление. Это делает его удобным для автоматизированных измерительных систем.

Через GPIB можно:

• задавать функцию измерения;
• выбирать диапазон;
• устанавливать интеграционное время;
• управлять фильтрами;
• запускать измерение;
• считывать результат;
• управлять буфером;
• работать со сканером;
• сохранять и вызывать настройки;
• опрашивать установленные опции.

В старых лабораторных и производственных стендах Keithley 2001 часто используется как точный системный мультиметр. Для современного ПК можно использовать USB-GPIB или LAN-GPIB адаптер.

Применение в радиоинженерной лаборатории

Хотя Keithley 2001 не является RF-прибором, он очень полезен в радиоинженерной лаборатории.

Типовые задачи:

• измерение опорных напряжений PLL;
• контроль питания VCO;
• проверка DAC-уровней;
• измерение напряжений ALC;
• контроль смещения усилителей;
• измерение токов потребления RF-модулей;
• проверка температурной стабильности;
• измерение сопротивления контактов реле;
• контроль шунтов;
• настройка источников питания;
• проверка 10 МГц опорных цепей через частотомер до 15 МГц;
• регистрация медленного дрейфа.

При разработке генераторов сигналов, синтезаторов и измерительных приборов точный DMM нужен постоянно. Он позволяет проверить то, что не показывает анализатор спектра: питание, смещения, температурный дрейф, токи, сопротивления и стабильность аналоговых цепей.

Сравнение Keithley 2001 и Keithley 2000

Keithley 2000 — более простой и распространённый 6½-разрядный мультиметр. Он дешевле, проще и часто достаточен для обычной лаборатории.

Keithley 2001 выше классом. Он имеет:

• 7½ разряда;
• лучшее DCV-разрешение;
• более высокую точность;
• развитые AC-функции;
• быстрый режим;
• более глубокие возможности фильтрации;
• расширенные функции измерения;
• опциональный сканер 2001-SCAN.

Если нужна обычная проверка напряжений и сопротивлений, Keithley 2000 может быть рациональнее. Если нужны точные DCV-измерения, низкоуровневые сигналы и метрологическая работа, Keithley 2001 значительно интереснее.

Сравнение Keithley 2001 и Keithley 2002

Keithley 2002 — старшая модель, 8½-разрядный мультиметр. Она обеспечивает ещё более высокое разрешение и точность, особенно в DCV и сопротивлении.

Keithley 2001 можно рассматривать как более доступный компромисс:

Параметр	Keithley 2001	Keithley 2002
Разрядность	7½	8½
Класс	high performance DMM	более прецизионный DMM
DCV-разрешение	до 10 нВ	до 1 нВ
Стоимость б/у	ниже	выше
Требовательность к методике	высокая	ещё выше
Практичность для лаборатории	очень высокая	метрологический уровень

Если требуется максимальная точность и лаборатория умеет работать с нановольтовыми измерениями, Keithley 2002 сильнее. Если нужен высокоточный рабочий DMM без чрезмерной цены, Keithley 2001 часто является более рациональным выбором.

Сравнение с Keysight 3458A

Keysight 3458A — легендарный системный мультиметр метрологического и производственного класса. Он особенно силён в скорости, точности и стабильности, но значительно дороже.

По сравнению с 3458A, Keithley 2001:

• обычно дешевле;
• проще в эксплуатации;
• имеет удобный интерфейс Keithley;
• хорошо подходит для лаборатории и R&D;
• уступает по высшему метрологическому классу и ряду скоростных возможностей.

Если строится серьёзная калибровочная лаборатория или высокоскоростная производственная система, 3458A часто предпочтительнее. Если нужен точный лабораторный мультиметр для разработки, ремонта и инженерных измерений, Keithley 2001 остаётся очень сильным вариантом.

На что обратить внимание при покупке б/у Keithley 2001

Keithley 2001 — возрастной прибор, поэтому перед покупкой важно проверить его состояние.

Проверка DCV

Желательно проверить прибор на стабильном источнике:

• 100 мВ;
• 1 В;
• 10 В;
• 100 В, если есть безопасный источник.

Нужно оценить стабильность младших разрядов, шум, дрейф после прогрева и соответствие показаний опорному мультиметру или калибратору.

Проверка сопротивления

Проверьте:

• 2-проводный режим;
• 4-проводный режим;
• низкоомный резистор;
• 10 кОм;
• 1 МОм;
• работу offset compensation.

Особенно важно проверить 4-проводные входы Sense.

Проверка тока

Нужно проверить малые и большие токовые диапазоны. Частая проблема б/у мультиметров — перегоревший предохранитель или повреждение токового входа.

Проверка ACV

Подайте синусоидальный сигнал известной амплитуды и частоты:

• 50 Гц;
• 1 кГц;
• 10 кГц;
• 100 кГц;
• 1 МГц, если есть генератор.

AC-тракт у таких приборов сложнее DC-тракта, поэтому его состояние желательно проверять отдельно.

Проверка частотомера

Проверьте частотомер на 1 кГц, 1 МГц и 10 МГц. Для частотомера важны уровень сигнала и правильный trigger level.

Проверка температуры

Если нужны температурные измерения, проверьте работу с термопарой или RTD-адаптером. Для точной температуры важны аксессуары и правильная методика.

Проверка GPIB

Если прибор будет использоваться в стенде, обязательно проверьте ответ на команду:

text id="3jd072" *IDN?

Также проверьте чтение результата и установку основных режимов через IEEE-488.

Проверка опций

Команда *OPT? позволяет узнать установленные опции памяти и наличие сканерной карты. Для б/у покупки это важно, потому что прибор с MEM2 и 2001-SCAN значительно ценнее базового варианта.

Проверка дисплея и органов управления

Проверьте:

• яркость VFD;
• все сегменты/символы;
• кнопки;
• энкодер;
• передние и задние входы;
• переключение Front/Rear;
• вентилятор;
• отсутствие ошибок самотеста;
• стабильность после прогрева.

Типичные проблемы старых экземпляров

У возрастных Keithley 2001 могут встречаться:

• потускнение VFD-дисплея;
• нестабильность кнопок;
• проблемы с реле входного тракта;
• загрязнение или окисление входных разъёмов;
• перегоревшие предохранители токовых входов;
• ухудшение AC-тракта;
• дрейф калибровки;
• неисправности сканерной карты;
• проблемы GPIB;
• высохшие электролитические конденсаторы в блоке питания;
• шум или нестабильность после прогрева.

Перед покупкой желательно получить фотографию калибровочной наклейки, результаты самотеста и тестовые измерения на нескольких функциях.

Практические рекомендации по работе

Для точных измерений:

• Дайте прибору прогреться.
• Используйте фиксированный диапазон.
• Включайте autozero для точных DC-измерений.
• Используйте 10 PLC или больше для стабильных сигналов.
• Включайте цифровую фильтрацию.
• Избегайте термо-ЭДС в соединениях.
• Используйте медные клеммы и качественные провода.
• Не держите пальцами металлические части щупов.
• Для низких сопротивлений используйте 4-проводное подключение.
• Для малых напряжений экранируйте кабели.
• Не ставьте прибор рядом с нагревателями и вентиляторами.
• Для абсолютной точности используйте калиброванный источник или поверку.

Преимущества Keithley 2001

К сильным сторонам прибора относятся:

• 7½ разряда;
• высокое DCV-разрешение;
• хорошая базовая точность;
• широкие DCV-диапазоны;
• 2- и 4-проводное измерение сопротивления;
• ACV до 2 МГц;
• частотомер до 15 МГц;
• измерение температуры;
• быстрый burst-режим;
• развитая цифровая фильтрация;
• GPIB;
• опции памяти;
• опциональная 10-канальная сканерная карта;
• компактный корпус;
• высокая ценность для лаборатории и метрологии.

Недостатки

К ограничениям Keithley 2001 можно отнести:

• возрастная платформа;
• нет USB и LAN;
• многие приборы требуют калибровки;
• VFD-дисплей может быть изношен;
• высокая чувствительность к методике измерения;
• для максимальной точности нужен прогрев;
• не заменяет специализированный наночувствительный вольтметр;
• токовые входы могут быть повреждены;
• AC-тракт сложен и требует проверки;
• опции памяти и сканера есть не у всех экземпляров.

Кому подходит Keithley 2001

Keithley 2001 хорошо подходит:

• инженерам аналоговой электроники;
• метрологическим лабораториям;
• разработчикам источников питания;
• радиоинженерам;
• разработчикам измерительной аппаратуры;
• сервисным центрам;
• лабораториям, где нужны точные DC-измерения;
• производственным стендам с GPIB;
• задачам длительного мониторинга и сканирования.

Менее удачен он для пользователя, которому нужен простой мультиметр “просто посмотреть напряжение”. Для таких задач достаточно 5½- или 6½-разрядного прибора.

Итог

Keithley 2001 — высококлассный 7½-разрядный цифровой мультиметр, который до сих пор представляет большой интерес для инженерных и метрологических лабораторий. Его сильные стороны — точные DCV-измерения, высокое разрешение, развитые функции сопротивления, ACV до 2 МГц, частотомер, температурные измерения, GPIB-автоматизация и возможность установки сканерной карты.

Для радиоинженера этот прибор особенно полезен при разработке генераторов, синтезаторов, источников питания, ALC/AGC-трактов, аналоговых модулей и измерительной аппаратуры. Он позволяет видеть медленные дрейфы, малые смещения, пульсации, токи и сопротивления, которые трудно оценить обычным мультиметром.

При покупке б/у экземпляра важно проверить DCV, сопротивление, токовые входы, ACV, частотомер, GPIB, состояние дисплея, установленные опции и дату калибровки. Исправный Keithley 2001 остаётся очень сильным лабораторным мультиметром и часто является более доступной альтернативой приборам более высокого метрологического класса.

SEO Title

Keithley 2001 — 7½-разрядный высокоточный цифровой мультиметр

SEO Description

Инженерный обзор мультиметра Keithley 2001. Разрядность 7½, DCV до 10 нВ, точность, измерение сопротивления, тока, ACV до 2 МГц, частотомер, температура, GPIB, сканер 2001-SCAN и рекомендации при покупке б/у.

SEO Keywords

Keithley 2001, Keithley Model 2001, 7½ digit multimeter, высокоточный мультиметр, цифровой мультиметр Keithley, прецизионный мультиметр, GPIB мультиметр, DMM 7.5 digit, измерение DCV, измерение сопротивления 4-wire, Keithley 2001-SCAN, Keithley MEM1 MEM2, лабораторный мультиметр, мультиметр для метрологии, мультиметр для радиоинженера, ACV 2 MHz, frequency counter 15 MHz

SEO-теги

• Keithley 2001
• Keithley Model 2001
• 7½ digit multimeter
• 7.5 digit DMM
• высокоточный мультиметр
• прецизионный мультиметр
• цифровой мультиметр Keithley
• GPIB
• IEEE-488
• DCV
• ACV
• 4-wire ohms
• измерение сопротивления
• измерение тока
• частотомер
• температура
• 2001-SCAN
• MEM1
• MEM2
• лабораторный мультиметр
• мультиметр для инженера
• мультиметр для метрологии
