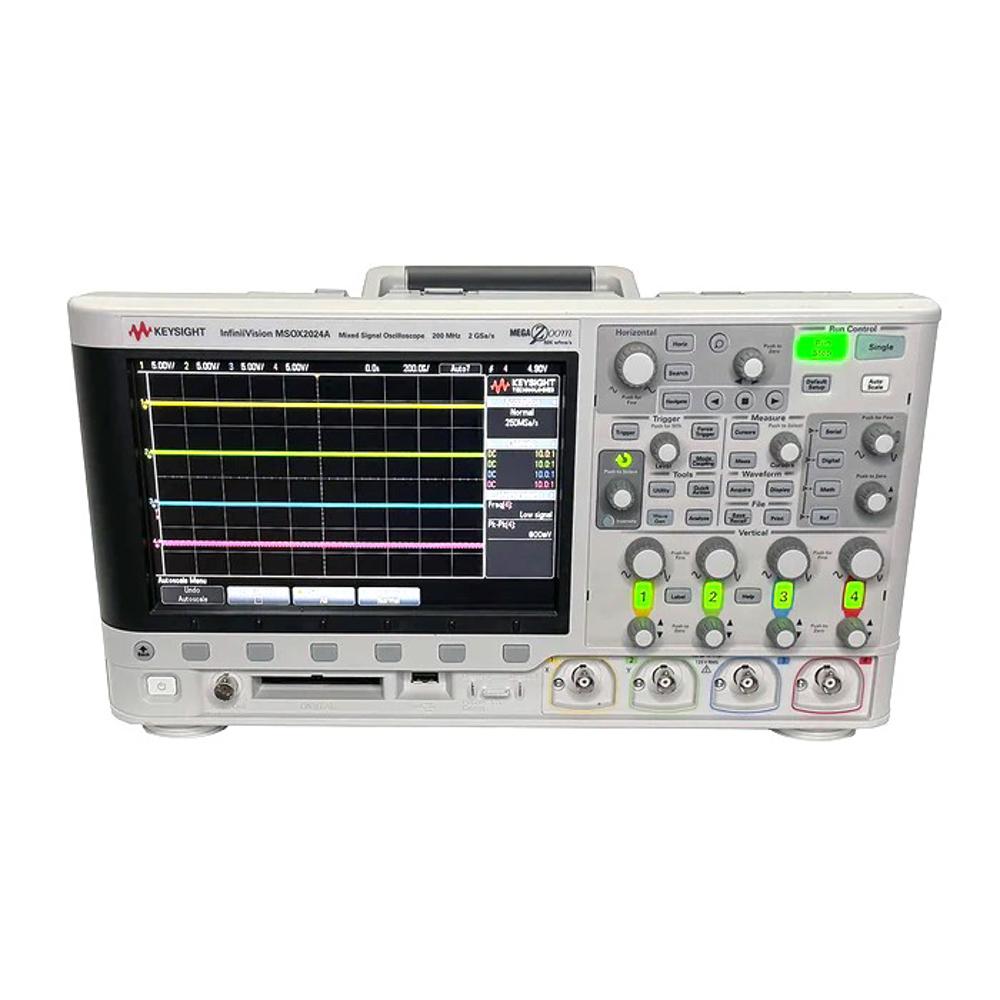

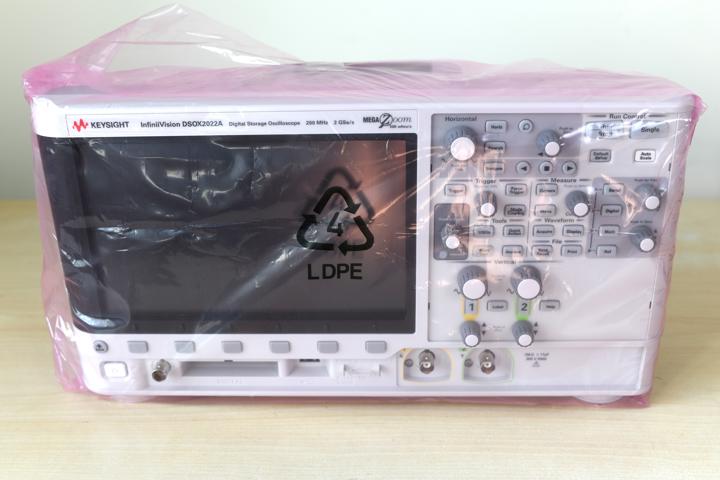

Keysight DSOX2000A — серия цифровых осциллографов InfiniiVision 2000 X-Series

Keysight DSOX2000A, также известная как InfiniiVision 2000 X-Series, — серия настольных цифровых осциллографов начального и среднего лабораторного класса. Эти приборы рассчитаны на разработку, ремонт, обучение и повседневную инженерную диагностику электронных устройств.

Серия включает модели с полосой пропускания 70, 100 и 200 МГц, двумя или четырьмя аналоговыми каналами, частотой дискретизации до 2 Гвыб/с, памятью до 1 Mpts и высокой скоростью обновления экрана. Несмотря на то что это не профессиональные гигагерцовые осциллографы высокого класса, DSOX2000A очень удобны для большинства задач в низкочастотной и среднечастотной электронике: микроконтроллеры, источники питания, интерфейсы SPI/I²C/UART, аналоговые каскады, датчики, логические сигналы, ШИМ, усилители, реле, драйверы, схемы управления и учебные стенды.

Главная идея серии — дать инженеру недорогой, быстрый и отзывчивый осциллограф с интерфейсом старших моделей Keysight, хорошей скоростью обновления и возможностью расширения функциональности программными опциями.

Модельный ряд Keysight DSOX2000A

Модель	Полоса	Аналоговые каналы	Цифровые каналы
DSOX2002A	70 МГц	2	нет
DSOX2004A	70 МГц	4	нет
DSOX2012A	100 МГц	2	нет
DSOX2014A	100 МГц	4	нет
DSOX2022A	200 МГц	2	нет
DSOX2024A	200 МГц	4	нет
MSOX2002A	70 МГц	2	8
MSOX2004A	70 МГц	4	8
MSOX2012A	100 МГц	2	8
MSOX2014A	100 МГц	4	8
MSOX2022A	200 МГц	2	8
MSOX2024A	200 МГц	4	8

Индекс DSOX означает цифровой осциллограф без активированных логических каналов. Индекс MSOX означает mixed signal oscilloscope, то есть прибор с аналоговыми и цифровыми каналами. Важная особенность серии — многие DSO-модели можно программно обновить до MSO, если аппаратная платформа это поддерживает и установлена соответствующая лицензия.

Для большинства инженерных задач наиболее интересны модели DSOX2014A и DSOX2024A. Четыре канала значительно удобнее двух, особенно при анализе источников питания, цифровых интерфейсов, драйверов, усилителей и последовательностей включения.

Основные характеристики серии

Параметр	Значение
Тип прибора	цифровой осциллограф
Серия	Keysight InfiniiVision 2000 X-Series
Полоса пропускания	70 / 100 / 200 МГц
Аналоговые каналы	2 или 4
Цифровые каналы	8 в MSO-версиях или при апгрейде
Максимальная частота дискретизации	2 Гвыб/с
Вертикальное разрешение	8 бит
Максимальная память	до 1 Mpts
Скорость обновления	более 200 000 осциллограмм/с
Дисплей	8,5” WVGA, 800 × 480
Встроенный генератор	опция WaveGen, 20 МГц
Встроенный вольтметр	опция DVM
Протокольный анализ	опции I²C/SPI/UART/CAN/LIN и др.
Масочный тест	опция
Сегментированная память	опция
Интерфейсы	USB; LAN/VGA через опциональный модуль
Типовые пробники в комплекте	пассивные 10:1, 150 МГц

Архитектура InfiniiVision и MegaZoom IV

Одна из ключевых особенностей DSOX2000A — архитектура MegaZoom IV. В отличие от многих бюджетных осциллографов, где глубокая память резко замедляет интерфейс и снижает скорость обновления экрана, InfiniiVision 2000 X-Series сохраняет достаточно высокую отзывчивость при работе с длинными захватами.

Для инженера это важно по простой причине: осциллограф нужен не только для красивой картинки, но и для поиска редких ошибок. Если прибор медленно обновляет экран и имеет большой “мертвый” интервал между захватами, короткий сбой можно просто не увидеть.

Скорость обновления более 200 000 осциллограмм в секунду повышает вероятность увидеть:

• редкий glitch;
• короткий выброс на линии питания;
• паразитный импульс;
• нестабильный фронт;
• случайный сбой в цифровой шине;
• редкий провал уровня;
• переходный процесс при коммутации нагрузки;
• неправильный импульс ШИМ.

Это особенно полезно при ремонте и отладке, когда дефект проявляется не постоянно, а только в отдельных циклах.

Полоса пропускания: 70, 100 или 200 МГц

Выбор полосы пропускания зависит от типа сигналов, которые планируется измерять.

70 МГц достаточно для базовой аналоговой электроники, аудио, микроконтроллеров, медленных шин, реле, датчиков, ШИМ низкой частоты и учебных задач.

100 МГц — более универсальный минимум для инженерного рабочего места. Он подходит для большинства цифровых плат, импульсных источников питания, UART/SPI/I²C, тактовых сигналов десятков мегагерц и общей диагностики.

200 МГц — лучший вариант в этой серии. Он даёт больше запаса по фронтам, меньше искажает быстрые импульсы и лучше подходит для современной цифровой электроники, драйверов, RF-детекторов, импульсных трактов и проверки сигналов с быстрыми переходами.

Практическое правило: осциллограф должен иметь полосу хотя бы в 3–5 раз выше основной частоты значимого сигнала, а для точного анализа фронтов — ещё больше. Если измеряется меандр 50 МГц, осциллограф 70 МГц покажет его сильно сглаженным. Версия 200 МГц будет значительно ближе к реальной форме сигнала.

Частота дискретизации

Максимальная частота дискретизации составляет 2 Гвыб/с. В интерливированном режиме прибор использует объединение ресурсов АЦП, чтобы получить максимальную скорость. При одновременной работе всех каналов эффективная частота дискретизации может быть ниже, в зависимости от модели и числа активных каналов.

Для осциллографа с полосой до 200 МГц частота 2 Гвыб/с является достаточной. Она даёт 10 отсчётов на период сигнала 200 МГц и значительно больше точек на период для сигналов ниже 100 МГц.

Важно понимать, что высокая частота дискретизации сама по себе не гарантирует правильного измерения. На результат также влияют:

• аналоговая полоса входного тракта;
• пробник;
• способ заземления;
• входная ёмкость;
• длина проводов;
• режим усреднения;
• вертикальный масштаб;
• шум входного канала.

Память до 1 Mpts

Глубина памяти до 1 Mpts позволяет сохранять более длинные фрагменты сигнала без сильного снижения частоты дискретизации. Это полезно при анализе последовательных интерфейсов, редких событий и процессов запуска.

Например, при короткой памяти осциллограф может показать только небольшой участок SPI-пакета или один импульс. При более глубокой памяти можно увидеть полный обмен, задержки между командами, реакцию устройства и последующие события.

Глубокая память особенно полезна для:

• анализа загрузки микроконтроллера;
• поиска редкой ошибки в протоколе;
• наблюдения запуска источника питания;
• контроля последовательности включения нескольких напряжений;
• измерения длительных импульсных процессов;
• анализа периодических событий с длинной паузой.

Для ещё более эффективной записи редких событий может использоваться сегментированная память, если соответствующая опция активирована.

Два или четыре канала

Выбор между 2- и 4-канальной моделью очень важен.

Двух каналов достаточно для простых измерений:

• вход и выход усилителя;
• сигнал и питание;
• тактовый сигнал и линия данных;
• два плеча дифференциального сигнала;
• ШИМ и отклик нагрузки.

Но в реальной инженерной работе четырёх каналов почти всегда удобнее. Типовые задачи для 4-канального прибора:

• питание, reset, clock и data;
• вход, выход, питание и enable;
• gate, drain, current sense и output;
• SPI: SCLK, MOSI, MISO, CS;
• I²C плюс питание и interrupt;
• два аналоговых сигнала и две управляющие линии;
• сравнение нескольких напряжений питания при включении.

Если прибор покупается для лаборатории, ремонта и разработки, лучше выбирать DSOX2014A или DSOX2024A, а не двухканальную версию.

MSO: 8 цифровых каналов

MSO-версии серии имеют 8 цифровых каналов. Это превращает прибор в смешанный осциллограф, способный одновременно показывать аналоговые и логические сигналы.

MSO полезен при отладке:

• микроконтроллеров;
• FPGA;
• SPI;
• I²C;
• UART;
• параллельных шин;
• управляющих сигналов;
• интерфейсов датчиков;
• последовательности запуска;
• ошибок синхронизации.

Главное преимущество MSO перед отдельным логическим анализатором — временная корреляция с аналоговыми каналами. Инженер видит не только логический уровень, но и электрическую причину ошибки: медленный фронт, звон, просадку питания, переходный выброс или недостаточный уровень логической единицы.

Например, если микроконтроллер иногда неправильно читает SPI-данные, MSO позволяет одновременно наблюдать SCLK, MOSI, MISO, CS и аналоговую форму сигнала на одной из линий. Это часто быстрее, чем использовать отдельно осциллограф и логический анализатор.

Встроенный WaveGen

Опция WaveGen добавляет встроенный генератор сигналов до 20 МГц. Он может формировать синус, меандр, импульс, пилообразный сигнал, постоянный уровень и шум.

Это удобно в компактной лаборатории, где не всегда есть отдельный генератор функций. WaveGen позволяет быстро подать тестовый сигнал на усилитель, фильтр, АЦП, компаратор, триггер, RC-цепь или учебный стенд.

Типовые применения:

• проверка усилителя;
• возбуждение фильтра;
• тестирование компаратора;
• подача тактового сигнала;
• проверка входа АЦП;
• моделирование датчика;
• настройка порогов;
• проверка реакции схемы на импульс.

Ограничение очевидно: это не полноценный лабораторный генератор сигналов высокого класса. У него ограниченная частота, амплитуда, спектральная чистота и возможности модуляции. Но как встроенный вспомогательный источник он очень полезен.

Встроенный цифровой вольтметр

Опция DVM добавляет встроенный 3-разрядный цифровой вольтметр. Он может измерять DC, AC RMS и AC+DC RMS.

Для точных измерений мультиметр всё равно лучше, но DVM удобен для быстрых проверок:

• напряжение питания;
• уровень смещения;
• средний уровень сигнала;
• контроль выхода источника;
• проверка опорного напряжения;
• измерение RMS простого сигнала.

Главное удобство — не нужно отключать щуп от схемы и подключать отдельный мультиметр. Осциллограф продолжает показывать форму сигнала, а DVM даёт численное значение.

Декодирование последовательных шин

Серия DSOX2000A поддерживает опции декодирования и запуска по последовательным интерфейсам. В зависимости от установленной лицензии доступны I²C, SPI, UART/RS-232, CAN, LIN и другие протоколы.

Для инженера это одно из самых полезных расширений. Осциллограф не просто показывает импульсы, а интерпретирует их как данные:

• адрес;
• команда;
• байты;
• старт/стоп;
• acknowledge;
• ошибка;
• ID кадра;
• контрольная сумма;
• временные задержки.

При ремонте и разработке это экономит много времени. Вместо ручного измерения битов инженер сразу видит содержимое обмена и может связать ошибку протокола с электрической проблемой.

Масочный тест

Опция mask testing позволяет задать область допустимой формы сигнала и автоматически проверять, выходит ли осциллограмма за пределы маски.

Это полезно для:

• серийного контроля;
• сравнения изделий;
• проверки стабильности формы импульса;
• поиска редких выбросов;
• контроля фронтов;
• проверки качества сигнала;
• испытаний кабелей и интерфейсов.

Масочный тест особенно удобен в сервисе и производстве: оператору не нужно вручную оценивать каждый сигнал. Прибор сам считает количество прохождений, ошибок и может быстро показать, когда сигнал выходит за допустимые пределы.

Сегментированная память

Сегментированная память записывает не один длинный непрерывный захват, а много отдельных событий. Это полезно, когда между интересными событиями есть длинные паузы.

Примеры:

• редкие SPI-пакеты;
• одиночные импульсы;
• события по внешнему триггеру;
• запуск устройства;
• периодические помехи;
• отдельные передачи по UART;
• импульсы датчика.

Без сегментации память тратится на пустые участки между событиями. С сегментацией прибор сохраняет только важные фрагменты, а затем позволяет просмотреть их последовательно.

FFT и частотный анализ

DSOX2000A имеет математические функции, включая FFT. Это не замена анализатору спектра, но полезный инструмент для оценки частотного состава сигнала.

FFT помогает увидеть:

• гармоники генератора;
• частоту звона;
• спектр ШИМ;
• помехи от DC/DC-преобразователя;
• частоту наводки;
• шумовую составляющую;
• эффект фильтрации;
• паразитную генерацию.

Для радиоинженерных задач FFT на таком осциллографе подходит как быстрый диагностический инструмент. Например, можно увидеть частоту ringing на фронте ключа, оценить спектр управляющего сигнала или проверить наличие низкочастотной модуляции. Для точных RF-измерений всё равно нужен анализатор спектра.

Применение в разработке источников питания

DSOX2000A хорошо подходит для базовой отладки импульсных источников питания и DC/DC-преобразователей.

С его помощью можно измерять:

• ripple;
• overshoot;
• undershoot;
• ringing;
• частоту переключения;
• форму gate-сигнала;
• задержки;
• dead time;
• переходный процесс при включении;
• отклик на изменение нагрузки;
• последовательность включения выходов.

Но для силовой электроники особенно важны правильные пробники. Обычный пассивный щуп с длинным проводом земли легко добавляет паразитный звон, которого в реальной точке измерения нет. Для измерения ripple лучше использовать короткую пружинную землю, ограничение полосы и правильную методику подключения.

Для высоковольтных силовых схем обязательно нужны дифференциальные пробники соответствующей категории безопасности.

Применение в микроконтроллерных системах

Для embedded-разработки DSOX2000A очень удобен. Он позволяет одновременно смотреть аналоговые сигналы, логические уровни и протокольный обмен.

Типовые задачи:

• проверка SPI/I²C/UART;
• контроль reset;
• проверка тактового генератора;
• анализ ШИМ;
• проверка АЦП/ЦАП;
• измерение задержек;
• проверка питания микроконтроллера;
• поиск помех на линиях;
• проверка interrupt-сигналов;
• анализ работы драйверов.

Для большинства микроконтроллерных устройств версия 100 или 200 МГц с четырьмя каналами будет оптимальной.

Применение в аналоговой электронике

В аналоговых схемах осциллограф используется для анализа формы сигналов, усиления, искажений, смещения и переходных процессов.

DSOX2000A подходит для:

• аудиоусилителей;
• операционных усилителей;
• фильтров;
• компараторов;
• датчиков;
• аналоговых интерфейсов;
• генераторов;
• модуляторов;
• демодуляторов;
• RC/RLC-цепей.

Встроенный WaveGen особенно удобен для быстрой проверки усилителей и фильтров: один прибор одновременно формирует входной сигнал и измеряет выход.

Применение в радиоинженерной практике

Хотя DSOX2000A не является RF-осциллографом высокого класса, он полезен в радиолаборатории.

Возможные задачи:

• проверка НЧ-модуляции AM/FM;
• анализ видеосигнала импульсной модуляции;
• контроль управляющих напряжений VCO;
• проверка DAC/ADC-сигналов;
• анализ ALC;
• измерение envelope через RF-детектор;
• проверка TTL/CMOS-сигналов управления RF-реле;
• отладка SPI управления PLL;
• контроль питания синтезаторов;
• поиск низкочастотных помех и пульсаций;
• проверка временных задержек в модуляторах.

Для прямого измерения сигналов на сотнях мегагерц или гигагерцах нужен осциллограф более высокого класса или анализатор спектра. Но для управляющей, модулирующей и низкочастотной части RF-прибора DSOX2000A очень полезен.

Пробники и качество измерения

Прибор обычно комплектуется пассивными пробниками 10:1. Для младшей серии это нормальный стартовый комплект, но качество измерения сильно зависит от подключения.

Рекомендации:

• обязательно компенсировать пробник;
• использовать короткую землю;
• не измерять быстрые фронты длинным проводом земли;
• выбирать правильный режим 1×/10×;
• учитывать входную ёмкость пробника;
• не превышать допустимое напряжение;
• для дифференциальных сигналов использовать дифференциальный пробник;
• для токов использовать токовый пробник или шунт;
• для ripple применять короткое подключение.

Неправильный щуп может показать “проблему”, которой на самом деле нет. Особенно это касается ringing, выбросов и измерения пульсаций источника питания.

Сравнение с Keysight 1000 X-Series

Серия 1000 X-Series дешевле и проще. Она подходит для обучения и базовых задач, но DSOX2000A интереснее за счёт большего экрана, более развитой архитектуры InfiniiVision, высокой скорости обновления и большего набора апгрейдов.

Если нужен самый бюджетный новый осциллограф — можно смотреть 1000 X-Series. Если нужен более серьёзный прибор для лаборатории и ремонта, 2000 X-Series предпочтительнее.

Сравнение с Keysight 3000 X-Series

3000 X-Series выше классом. Она имеет больше вариантов полосы, более развитые возможности, больше цифровых каналов в MSO-версиях, лучше подходит для профессиональной разработки и более быстрых сигналов.

Преимущества 3000 X-Series:

• модели до 1 ГГц;
• 16 цифровых каналов в MSO;
• больше памяти;
• более развитые опции;
• лучше пригодность для сложных цифровых интерфейсов.

Но 2000 X-Series дешевле и часто достаточна для ремонта, обучения и обычной инженерной работы. Если верхняя частота 200 МГц достаточна, DSOX2024A может быть более рациональной покупкой, чем младшая 3000-я серия.

Сравнение с Rigol, Siglent и Tektronix

На вторичном и новом рынке DSOX2000A часто сравнивают с бюджетными осциллографами Rigol, Siglent и Tektronix.

Преимущества Keysight:

• очень высокая скорость обновления;
• удобный интерфейс;
• хорошая работа триггера;
• стабильная программная платформа;
• качественная эргономика;
• хорошая поддержка документации;
• сильные опции декодирования;
• удобство в учебных лабораториях.

Преимущества современных Rigol/Siglent:

• часто больше памяти за те же деньги;
• иногда выше заявленная полоса;
• современные экраны;
• больше встроенных функций в базовой комплектации;
• ниже цена.

Практически Keysight DSOX2000A ценят не за максимальные цифры в прайс-листе, а за отзывчивость, качество интерфейса, быстрый захват и предсказуемость работы.

На что обратить внимание при покупке б/у

Проверка модели

Сначала нужно точно определить модель:

• 70 / 100 / 200 МГц;
• 2 или 4 канала;
• DSO или MSO;
• установлены ли WaveGen, DVM, serial decode, mask test, segmented memory.

Модель DSOX2024A обычно самая интересная: 200 МГц и 4 канала.

Проверка каналов

Нужно проверить каждый аналоговый канал:

• сигнал калибратора;
• амплитуду;
• шум;
• offset;
• входное сопротивление;
• работу всех диапазонов;
• coupling AC/DC;
• отсутствие повреждения BNC;
• одинаковость каналов.

Проверка полосы

Один только встроенный калибратор не проверяет высокочастотную часть. Желательно подать сигнал 10, 50, 100 и 200 МГц от генератора и посмотреть спад амплитуды, особенно у моделей 200 МГц.

Проверка дисплея и органов управления

Нужно проверить:

• яркость экрана;
• энкодеры;
• кнопки;
• USB-порты;
• вентилятор;
• отсутствие зависаний;
• сохранение настроек;
• работу меню;
• запуск без ошибок.

Проверка опций

В меню лицензий нужно проверить активированные функции. На вторичном рынке прибор с WaveGen, MSO, serial decode и mask testing заметно ценнее базовой версии.

Проверка пробников

Пробники должны быть исправны, компенсироваться и не иметь повреждённых наконечников. Неоригинальные или дешёвые пробники могут работать, но для корректной оценки прибора лучше использовать известный исправный комплект.

Преимущества Keysight DSOX2000A

К сильным сторонам серии относятся:

• высокая скорость обновления;
• удобный интерфейс InfiniiVision;
• экран 8,5” WVGA;
• модели до 200 МГц;
• 2- и 4-канальные версии;
• MSO-апгрейд до 8 цифровых каналов;
• встроенный WaveGen 20 МГц;
• DVM;
• декодирование последовательных шин;
• масочный тест;
• сегментированная память;
• хорошая эргономика;
• надежная платформа;
• удобство для обучения и лаборатории.

Недостатки

К ограничениям относятся:

• максимальная полоса только 200 МГц;
• вертикальное разрешение 8 бит;
• память меньше, чем у многих современных бюджетных моделей;
• многие функции являются опциями;
• нет сенсорного экрана;
• только 8 цифровых каналов в MSO;
• не подходит для современных быстрых SerDes;
• не заменяет анализатор спектра;
• для силовой электроники нужны дополнительные пробники;
• цена б/у может быть выше китайских осциллографов с лучшими формальными цифрами.

Кому подходит серия DSOX2000A

Эта серия хорошо подходит:

• сервисным инженерам;
• учебным лабораториям;
• разработчикам микроконтроллерных устройств;
• инженерам по источникам питания;
• ремонтникам электронной аппаратуры;
• радиоинженерам для низкочастотной и управляющей части;
• лабораториям, где важны надёжность и удобство;
• тем, кому нужен компактный осциллограф Keysight с хорошим интерфейсом.

Менее удачна серия для задач, где нужны 500 МГц, 1 ГГц, глубокая память, 12-битное разрешение, быстрые последовательные интерфейсы или полноценные compliance-тесты.

Итог

Keysight DSOX2000A / InfiniiVision 2000 X-Series — удачная серия цифровых осциллографов для повседневной инженерной работы. Её главные преимущества — высокая скорость обновления, удобный интерфейс, большой для класса экран, возможность MSO-апгрейда, встроенный WaveGen, DVM, декодирование шин и масочный тест.

Наиболее рациональный выбор — DSOX2024A или MSOX2024A, если нужен максимальный вариант серии: 200 МГц, 4 аналоговых канала и возможность работы с цифровыми сигналами. Для простых задач достаточно DSOX2014A, но версия 200 МГц даёт больший запас по фронтам и делает прибор более универсальным.

При покупке б/у экземпляра важно проверить аналоговые каналы, установленные опции, состояние дисплея, энкодеров, USB, пробников и реальную работу на высоких частотах. Хороший DSOX2000A остаётся удобным и надёжным рабочим осциллографом для лаборатории, сервиса и обучения.
