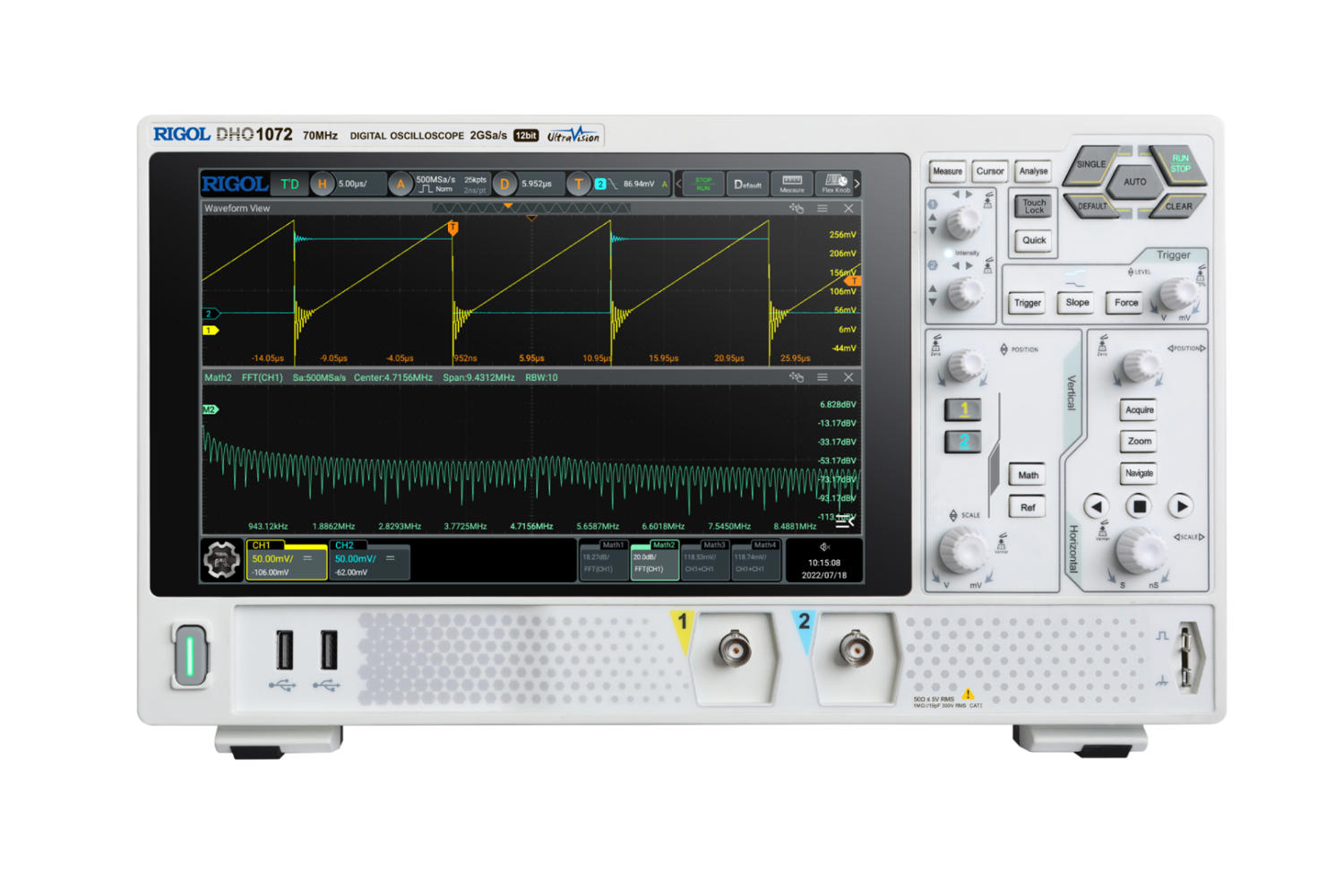

Rigol DHO1000 — серия 12-битных цифровых осциллографов для инженерной лаборатории

Rigol DHO1000 — серия настольных цифровых осциллографов нового поколения, ориентированная на разработку, ремонт, обучение и повседневную инженерную диагностику электронных устройств. Главное отличие серии от классических бюджетных осциллографов — 12-битная вертикальная архитектура, низкий собственный шум, глубокая память, большой сенсорный экран и высокая скорость захвата в режиме UltraAcquire.

Серия DHO1000 закрывает самый востребованный диапазон лабораторных задач: 70, 100 и 200 МГц, два или четыре аналоговых канала, частота дискретизации до 2 Гвыб/с и память до 100 Mpts при установленной опции. Это делает прибор интересным для инженеров, которым уже недостаточно старых 8-битных осциллографов, но не требуется дорогой гигагерцовый прибор высокого класса.

DHO1000 особенно хорошо подходит для анализа источников питания, микроконтроллерных плат, аналоговых схем, датчиков, интерфейсов SPI/I²C/UART/CAN/LIN, ШИМ-сигналов, медленных RF-управляющих цепей, видеосигналов модуляции, DAC/ADC-трактов и поиска редких сбоев.

Модельный ряд Rigol DHO1000

Модель	Полоса	Аналоговые каналы	Частота дискретизации	Память
Rigol DHO1072	70 МГц	2	до 2 Гвыб/с	50 Mpts
Rigol DHO1074	70 МГц	4	до 2 Гвыб/с	50 Mpts
Rigol DHO1102	100 МГц	2	до 2 Гвыб/с	50 Mpts
Rigol DHO1104	100 МГц	4	до 2 Гвыб/с	50 Mpts
Rigol DHO1202	200 МГц	2	до 2 Гвыб/с	50 Mpts
Rigol DHO1204	200 МГц	4	до 2 Гвыб/с	50 Mpts

Опционально память может быть расширена до 100 Mpts. Для инженерной лаборатории наиболее универсальны модели DHO1104 и DHO1204: четыре канала дают намного больше возможностей при отладке питания, цифровых интерфейсов и смешанных аналогово-цифровых схем.

Если бюджет позволяет, оптимальная модель серии — DHO1204: 200 МГц, четыре канала, 12 бит, большой экран и хороший запас по полосе для большинства повседневных задач.

Основные характеристики серии

Параметр	Значение
Тип прибора	цифровой осциллограф высокого разрешения
Полоса пропускания	70 / 100 / 200 МГц
Аналоговые каналы	2 или 4
Вертикальное разрешение	12 бит
High Resolution mode	до 16 бит математически
Максимальная дискретизация	2 Гвыб/с
Стандартная память	50 Mpts
Опциональная память	100 Mpts
Скорость захвата в обычном режиме	до 50 000 осциллограмм/с
UltraAcquire	до 1 500 000 осциллограмм/с
Экран	10,1”, сенсорный, 1280×800
Серийное декодирование	Parallel, RS232/UART, I²C, SPI, LIN, CAN
Автоизмерения	41 параметр
FFT	есть, до 1 Mpts
Сегментированная запись	до 500 000 сегментов
Интерфейсы	USB Host, USB Device, LAN, HDMI
ОС	Android
Процессор	Cortex-A72, 6 ядер
Масса	около 3,8 кг
Рекомендуемый интервал калибровки	18 месяцев

12-битная вертикальная архитектура

Главная особенность DHO1000 — 12-битный АЦП. В классическом 8-битном осциллографе по вертикали доступно 256 уровней квантования. У 12-битного прибора — 4096 уровней. Это не просто маркетинговая цифра: при низком собственном шуме входного тракта дополнительное разрешение реально помогает видеть малые сигналы на фоне больших.

Это особенно полезно при измерении:

• пульсаций источников питания;
• малых выбросов на фронтах;
• дрожания уровня;
• шумов аналоговых цепей;
• выходов датчиков;
• сигнала ЦАП;
• низкоуровневых управляющих напряжений;
• отклонений в цепях смещения;
• ripple на DC-линии;
• формы ШИМ после фильтрации.

Например, при измерении линии питания 5 В с пульсациями в десятки милливольт 8-битный осциллограф быстро упирается в вертикальную дискретность и шум. DHO1000 позволяет лучше рассмотреть малые детали формы сигнала, особенно если правильно выбрать вертикальный масштаб и включить ограничение полосы или High Resolution mode.

Почему 12 бит не всегда означают идеальное измерение

12-битный АЦП даёт больше уровней по вертикали, но итоговое качество зависит от всей измерительной цепи:

• шума входного усилителя;
• правильного выбора диапазона В/дел;
• типа пробника;
• длины земли пробника;
• полосы пропускания;
• внешних помех;
• заземления схемы;
• выбранного режима acquisition;
• температуры и калибровки.

Если подключить обычный пассивный щуп с длинным земляным проводом к импульсному источнику питания, можно увидеть звон и выбросы, которые созданы не схемой, а измерительной петлёй. Поэтому DHO1000 способен дать более точную картину, но только при правильной методике измерения.

High Resolution mode до 16 бит

В режиме высокого разрешения осциллограф использует цифровую обработку и усреднение внутри полосы, чтобы повысить эффективную вертикальную детализацию. Такой режим особенно полезен для медленных и относительно стабильных сигналов.

High Resolution mode подходит для:

• измерения ripple;
• анализа шума питания;
• медленных аналоговых сигналов;
• выходов датчиков;
• термостабильных опорных напряжений;
• сигнала после фильтра;
• малых отклонений уровня.

Ограничение очевидно: этот режим снижает эффективную полосу и не подходит для анализа самых быстрых фронтов. Для поиска короткого выброса лучше использовать обычный режим захвата с высокой частотой дискретизации и правильным триггером.

Частота дискретизации 2 Гвыб/с

Максимальная частота дискретизации в серии DHO1000 составляет 2 Гвыб/с. Для осциллографов с полосой 70–200 МГц это хороший запас.

При полосе 200 МГц частота дискретизации 2 Гвыб/с даёт около 10 отсчётов на период синусоидального сигнала 200 МГц. Для большинства реальных задач, где нужно измерять фронты, импульсы и цифровые сигналы до десятков мегагерц, этого достаточно.

Важно понимать, что для прямоугольных сигналов важна не только частота повторения, но и время фронта. Меандр 20 МГц с очень быстрыми фронтами может содержать гармоники далеко выше 200 МГц. Поэтому DHO1000 подходит для общей отладки, но не заменяет гигагерцовый осциллограф при анализе высокоскоростных цифровых интерфейсов.

Полоса 70, 100 или 200 МГц

Выбор полосы зависит от задач.

70 МГц — минимальный вариант для учебных лабораторий, простых микроконтроллеров, аудио, датчиков, реле, низкочастотной автоматики и базовой аналоговой электроники.

100 МГц — разумный минимум для инженерного рабочего места. Он подходит для большинства микроконтроллерных плат, источников питания, SPI/I²C/UART, ШИМ, драйверов, аналоговых фильтров и сервисной диагностики.

200 МГц — лучший вариант серии. Он даёт больший запас по фронтам, лучше показывает ringing, overshoot, импульсные переходные процессы и подходит для более широкого круга задач.

Практический вывод простой: если прибор покупается надолго, лучше брать DHO1204. Разница в цене обычно меньше, чем стоимость будущего сожаления из-за нехватки полосы.

Память 50/100 Mpts

Стандартная память DHO1000 составляет 50 Mpts, а опционально увеличивается до 100 Mpts. Для прибора этого класса это сильная характеристика.

Глубокая память нужна, когда нужно одновременно видеть длинный временной процесс и сохранять высокую частоту дискретизации. Например:

• запуск блока питания;
• длинный пакет UART;
• редкое событие на SPI;
• последовательность включения нескольких напряжений;
• ошибка, возникающая спустя миллисекунды после старта;
• реакция схемы на внешний импульс;
• дрожание ШИМ во времени;
• длительный процесс с короткими быстрыми выбросами.

При малой памяти осциллограф вынужден снижать частоту дискретизации на длинной развертке. В результате короткие события могут исчезнуть. Глубокая память DHO1000 уменьшает этот риск.

UltraAcquire до 1,5 млн осциллограмм/с

Режим UltraAcquire позволяет достигать очень высокой скорости захвата — до 1,5 млн осциллограмм в секунду. Это нужно не для обычного измерения стабильной синусоиды, а для поиска редких событий.

Примеры:

• одиночный glitch;
• редкий провал питания;
• паразитный импульс на линии reset;
• случайное нарушение формы ШИМ;
• выброс при переключении нагрузки;
• метастабильность;
• редкое нарушение фронта;
• дрожание уровня;
• нестабильный контакт;
• кратковременная помеха.

Чем быстрее осциллограф повторяет захваты, тем выше вероятность увидеть событие, которое появляется редко. В обычном режиме такие дефекты легко пропустить, особенно если они возникают один раз на тысячи или миллионы циклов.

Сегментированная запись

DHO1000 поддерживает сегментированную запись до 500 000 сегментов. Это полезно, когда интересные события короткие, а паузы между ними длинные.

Например, при анализе UART-пакетов осциллограф может сохранять только сами пакеты, не тратя память на пустое время между ними. При анализе редких сбоев можно записывать только моменты запуска по триггеру.

Сегментированная память полезна для:

• последовательных интерфейсов;
• редких импульсов;
• пакетных сигналов;
• событий по внешнему триггеру;
• анализа протокольных ошибок;
• повторяющихся переходных процессов;
• регистрации редких выбросов.

Сенсорный экран 10,1”

DHO1000 имеет большой сенсорный экран 10,1” с разрешением 1280×800. Для осциллографа этого класса это очень важное преимущество.

Большой экран удобен при:

• одновременной работе с четырьмя каналами;
• отображении декодирования шин;
• работе с длинной памятью;
• анализе FFT;
• просмотре таблицы измерений;
• использовании курсоров;
• работе с несколькими math-функциями;
• разделении экрана на waveform, decode и measurements.

Сенсорное управление ускоряет масштабирование, перемещение по записи, установку курсоров и работу с меню. При этом у прибора сохранены аппаратные ручки, что важно для классической осциллографической работы.

Серийное декодирование

В DHO1000 доступно декодирование:

• Parallel;
• RS232/UART;
• I²C;
• SPI;
• LIN;
• CAN.

Одновременно можно работать с несколькими декодерами. Это особенно полезно в embedded-разработке, где требуется видеть не только электрическую форму сигнала, но и содержимое обмена.

Типовые задачи:

• проверка SPI между микроконтроллером и PLL;
• контроль I²C датчиков;
• анализ UART-логов;
• проверка CAN/LIN в автомобильных и промышленных системах;
• поиск неправильного адреса или команды;
• диагностика ACK/NACK;
• проверка уровня и формы фронтов;
• выявление ошибки из-за просадки питания.

Обычный логический анализатор покажет байты, но не покажет качество электрического сигнала. Осциллограф с декодированием показывает и форму, и данные.

Автоматические измерения

DHO1000 поддерживает 41 автоматическое измерение. Среди них:

• Vmax;
• Vmin;
• Vpp;
• Vrms;
• Vavg;
• overshoot;
• preshoot;
• period;
• frequency;
• rise time;
• fall time;
• pulse width;
• duty cycle;
• slew rate;
• phase;
• delay;
• statistics.

Для инженерной работы особенно полезна статистика: можно видеть не только текущее значение, но и среднее, минимум, максимум, стандартное отклонение и количество измерений. Это помогает оценить стабильность сигнала, джиттер, дрейф и редкие отклонения.

FFT и частотный анализ

В DHO1000 есть FFT с записью до 1 Mpts. Это не замена анализатору спектра, но хороший вспомогательный инструмент.

FFT помогает увидеть:

• частоту ringing;
• гармоники ШИМ;
• помехи от DC/DC-преобразователя;
• частоту сетевой наводки;
• спектр шума питания;
• паразитную генерацию усилителя;
• эффект фильтрации;
• составляющие в сигнале датчика;
• спектр модулирующего сигнала.

Для радиоинженера FFT полезна при проверке низкочастотных и управляющих сигналов: видеосигнала импульсной модуляции, DAC-уровня, ALC-сигнала, управляющего напряжения VCO, пульсаций питания и цифровых помех. Но для точных RF-измерений всё равно нужен анализатор спектра.

Встроенный DVM и счётчик

DHO1000 имеет встроенный цифровой вольтметр и частотомер/счётчик. Это не замена хорошему настольному мультиметру, но удобно для быстрых проверок.

DVM полезен для:

• контроля DC-смещения;
• оценки RMS;
• проверки уровня питания;
• наблюдения среднего уровня сигнала;
• контроля AC+DC RMS.

Счётчик полезен для:

• частоты тактового сигнала;
• периода ШИМ;
• частоты генератора;
• подсчёта фронтов;
• общей диагностики цифровых и аналоговых сигналов.

Главное удобство — все эти функции доступны без переключения щупа на отдельный прибор.

Интерфейсы и удалённое управление

DHO1000 оснащён современными интерфейсами:

• USB Host;
• USB Device;
• Gigabit LAN;
• HDMI;
• AUX Out;
• 10 MHz reference input/output;
• web control;
• SCPI-команды.

LAN и web-интерфейс удобны для лабораторного рабочего места: можно управлять прибором с компьютера, сохранять изображения, выгружать данные и интегрировать осциллограф в автоматизированный стенд. HDMI полезен для обучения, презентаций и вывода изображения на большой монитор.

Наличие 10 MHz reference input/output особенно интересно для радиоинженерной лаборатории, где несколько приборов можно синхронизировать от общей опоры.

Применение в разработке источников питания

DHO1000 хорошо подходит для анализа импульсных источников питания и DC/DC-преобразователей.

С его помощью можно измерять:

• ripple;
• noise;
• overshoot;
• undershoot;
• ringing;
• частоту переключения;
• форму gate-сигнала;
• dead time;
• запуск;
• реакцию на нагрузку;
• переходный процесс;
• последовательность включения нескольких линий.

12-битное разрешение особенно полезно при измерении малых пульсаций на фоне большого постоянного уровня. Например, когда нужно увидеть десятки милливольт ripple на линии 5 В или 12 В.

Однако для таких измерений критична методика. Используйте короткую пружинную землю, ограничение полосы, правильный вертикальный масштаб и, при необходимости, дифференциальный пробник.

Применение в микроконтроллерных системах

Для embedded-разработки DHO1000 является очень сильным вариантом. Четыре канала и декодирование шин позволяют одновременно видеть:

• питание;
• reset;
• clock;
• data;
• SPI CS/SCLK/MOSI/MISO;
• I²C SDA/SCL;
• UART TX/RX;
• interrupt;
• PWM.

При поиске ошибок важно видеть связь между аналоговыми и цифровыми событиями. Например, ошибка SPI может быть вызвана не программой, а просадкой питания, плохим фронтом SCLK, звоном на линии CS или неправильным уровнем логической единицы.

DHO1000 позволяет увидеть это в одной временной шкале.

Применение в радиоинженерной практике

Хотя DHO1000 не является СВЧ-осциллографом, он очень полезен в RF-лаборатории для низкочастотной, управляющей и модулирующей части приборов.

Типовые задачи:

• анализ видеосигнала импульсной модуляции;
• проверка внешней AM/FM-модуляции;
• контроль DAC-напряжений;
• проверка ADC-сигналов;
• анализ ALC;
• проверка PLL lock detect;
• отладка SPI управления синтезатором;
• проверка питания VCO;
• анализ envelope через RF-детектор;
• проверка управляющих сигналов RF-реле;
• контроль задержек между RF ON, MOD ON и внешним триггером.

Для прямого анализа RF-сигналов на сотнях мегагерц и выше лучше использовать анализатор спектра или более широкополосный осциллограф. Но для сервисной и инженерной работы вокруг RF-тракта DHO1000 очень полезен.

Применение в аналоговой электронике

В аналоговых схемах 12 бит дают реальное преимущество. Прибор подходит для:

• усилителей;
• фильтров;
• компараторов;
• датчиков;
• операционных усилителей;
• источников опорного напряжения;
• аналоговых модуляторов;
• демодуляторов;
• аудиоцепей;
• цепей смещения.

Для малых сигналов важно использовать правильный диапазон В/дел. Не нужно оставлять сигнал высотой в одну клетку на экране: используйте вертикальное масштабирование, чтобы максимально задействовать динамический диапазон АЦП.

Пробники и подключение

В комплекте с DHO1000 поставляются пассивные пробники. Для моделей 70/100 МГц используются пробники 150 МГц, для 200 МГц — пробники 350 МГц.

Для большинства базовых задач этого достаточно. Но при измерении быстрых фронтов, малых пульсаций и силовых цепей следует помнить:

• длинный провод земли создаёт индуктивность;
• обычный щуп может исказить быстрый фронт;
• 1×-режим сильно увеличивает входную ёмкость;
• для дифференциальных сигналов нужен дифференциальный пробник;
• для токов нужен токовый пробник или шунт;
• для ВЧ-сигналов лучше использовать 50-омное подключение через коаксиал;
• для ripple лучше использовать короткую землю.

Хороший осциллограф с плохим подключением покажет плохой результат. Это особенно верно для 12-битных приборов, где пользователь ожидает увидеть мелкие детали.

Ограничения серии DHO1000

Несмотря на сильные характеристики, DHO1000 остаётся прибором начального/среднего класса.

Основные ограничения:

• максимальная полоса только 200 МГц;
• нет встроенного генератора сигналов;
• нет MSO-цифровых каналов;
• не подходит для быстрых SerDes;
• не заменяет анализатор спектра;
• для силовой электроники нужны дополнительные пробники;
• 12 бит полезны только при низком шуме и правильном диапазоне;
• для современных интерфейсов USB 3.x, PCIe, DDR и гигабитных линий нужен более старший прибор;
• FFT ограничена возможностями осциллографа и не заменяет RF-анализатор.

DHO1000 не нужно рассматривать как универсальный прибор “для всего”. Его сильная зона — точные низко- и среднечастотные измерения, embedded, питание, аналоговая электроника и сервисная диагностика.

Сравнение с Rigol DHO800

Rigol DHO800 — более доступная и компактная серия. Она тоже имеет 12-битную архитектуру, но ограничена меньшей полосой, меньшей памятью и меньшим экраном.

Параметр	Rigol DHO800	Rigol DHO1000
Полоса	до 100 МГц	до 200 МГц
Каналы	2 или 4	2 или 4
АЦП	12 бит	12 бит
Частота дискретизации	до 1,25 Гвыб/с	до 2 Гвыб/с
Память	до 25 Mpts	50/100 Mpts
Экран	меньше	10,1” 1280×800
Лучшее применение	бюджетный стол, обучение	инженерная лаборатория

DHO800 хорош, если бюджет минимален и достаточно 70–100 МГц. DHO1000 заметно лучше как основной рабочий осциллограф.

Сравнение с Rigol DHO900

Rigol DHO900 занимает промежуточное положение. Он предлагает полосу до 250 МГц, 12 бит и более компактный корпус, а также может быть интересен тем, кому важны MSO-цифровые каналы и встроенный генератор, если они нужны в конкретной комплектации.

Параметр	Rigol DHO900	Rigol DHO1000
Полоса	до 250 МГц	до 200 МГц
Каналы	обычно 4	2 или 4
АЦП	12 бит	12 бит
Частота дискретизации	до 1,25 Гвыб/с	до 2 Гвыб/с
Экран	меньше	10,1”
MSO	может быть опцией	нет
Лучшее применение	компактный MSO/универсальный стол	большой экран, 2 Гвыб/с, глубокая память

Если нужны цифровые каналы, стоит смотреть DHO900/MHO900 или более старшие серии. Если важнее большой экран, 2 Гвыб/с и удобная работа с аналоговыми сигналами — DHO1000 выглядит сильнее.

Сравнение с Rigol DHO4000

Rigol DHO4000 — более высокий класс. Он предлагает полосу 200/400/800 МГц, 4 канала, до 4 Гвыб/с и гораздо более глубокую память.

Параметр	Rigol DHO1000	Rigol DHO4000
Полоса	до 200 МГц	до 800 МГц
Каналы	2 или 4	4
АЦП	12 бит	12 бит
Частота дискретизации	до 2 Гвыб/с	до 4 Гвыб/с
Память	до 100 Mpts	до 500 Mpts
Класс	начальный/средний	средний/старший
Цена	ниже	выше

Если нужно анализировать быстрые фронты, DDR, более широкополосные сигналы, быстрые драйверы или сложную цифровую электронику, лучше DHO4000. Для большинства задач микроконтроллеров, питания и аналоговой электроники DHO1000 рациональнее.

Сравнение с Siglent SDS1000X HD

Siglent SDS1000X HD — один из прямых конкурентов DHO1000. Он также имеет 12-битную архитектуру, модели 100/200 МГц, до 2 Гвыб/с и память до 100 Mpts.

Параметр	Rigol DHO1000	Siglent SDS1000X HD
Полоса	70/100/200 МГц	100/200 МГц
Каналы	2 или 4	2 или 4
АЦП	12 бит	12 бит
Частота дискретизации	до 2 Гвыб/с	до 2 Гвыб/с
Память	50/100 Mpts	до 100 Mpts
Захват	до 1,5 млн wfms/s в UltraAcquire	до 500 тыс. wfms/s в sequence mode
Экран	10,1” 1280×800	10,1”
Сильная сторона	интерфейс, UltraAcquire, большая визуализация	хорошее соотношение цена/функции, низкий шум

Оба прибора достойны. Выбор часто зависит от цены, доступности, интерфейса и личных предпочтений. DHO1000 особенно силён большим экраном, UltraAcquire и удобством визуального анализа. Siglent SDS1000X HD — очень сильный конкурент по низкому шуму и функциональности.

Сравнение с Keysight DSOX2000A

Keysight DSOX2000A — осциллограф другого поколения. Он имеет 8-битный АЦП, но славится хорошей эргономикой, быстрым интерфейсом, качественным триггером и стабильностью.

Параметр	Rigol DHO1000	Keysight DSOX2000A
Полоса	до 200 МГц	до 200 МГц
АЦП	12 бит	8 бит
Память	до 100 Mpts	до 1 Mpts
Экран	10,1” сенсорный	8,5”
Скорость обновления	до 1,5 млн wfms/s UltraAcquire	более 200 тыс. wfms/s
MSO	нет	есть в MSOX/опциях
Сильная сторона	разрешение, память, экран	бренд, эргономика, триггер, MSO

DHO1000 технически сильнее по разрешению и памяти. Keysight интересен тем, кто ценит классический интерфейс, надежность и экосистему. На вторичном рынке хороший DSOX2024A остаётся удобным прибором, но новый DHO1000 обычно предлагает больше “железа” за те же деньги.

Сравнение с Rohde & Schwarz RTB2000

Rohde & Schwarz RTB2000 — очень сильный конкурент в классе учебно-лабораторных осциллографов. Он имеет 10-битный АЦП, хорошую эргономику, качественный входной тракт и опции MSO/генератора/анализатора протоколов.

Параметр	Rigol DHO1000	R&S RTB2000
Полоса	до 200 МГц	до 300 МГц
АЦП	12 бит	10 бит
Частота дискретизации	до 2 Гвыб/с	до 2,5 Гвыб/с
Память	до 100 Mpts	до 20 Mpts
Экран	10,1”	10,1”
MSO	нет	опция 16 цифровых каналов
Сильная сторона	12 бит, глубокая память, цена	качество R&S, MSO, стабильная платформа

RTB2000 лучше как учебно-инженерная платформа с MSO и фирменной эргономикой R&S. DHO1000 сильнее по памяти, цене и 12-битной архитектуре.

Сравнение с Tektronix 2 Series MSO

Tektronix 2 Series MSO — современный портативный осциллограф с полосой до 500 МГц, 16 цифровыми каналами и возможностью работы в компактном мобильном формате.

Параметр	Rigol DHO1000	Tektronix 2 Series MSO
Полоса	до 200 МГц	до 500 МГц
АЦП	12 бит	8 бит
Каналы	2 или 4 аналоговых	до 4 аналоговых + MSO
Цифровые каналы	нет	до 16
Дискретизация	до 2 Гвыб/с	до 2,5 Гвыб/с
Форм-фактор	настольный	портативный
Сильная сторона	разрешение, цена, экран	портативность, MSO, бренд Tektronix

Tektronix лучше, если нужна мобильность, MSO и полоса до 500 МГц. Rigol DHO1000 рациональнее как недорогой настольный 12-битный прибор.

Практический выбор аналога

Сценарий	Лучший выбор
Максимум 12-битной точности за разумные деньги	Rigol DHO1000
Самый бюджетный 12-битный прибор	Rigol DHO800
Нужны MSO и компактность в линейке Rigol	Rigol DHO900 / MHO900
Нужна полоса выше 200 МГц	Rigol DHO4000
Сильный прямой конкурент	Siglent SDS1000X HD
Нужна фирменная эргономика Keysight	Keysight DSOX2000A
Нужны MSO и качество R&S	Rohde & Schwarz RTB2000
Нужна портативность и до 500 МГц	Tektronix 2 Series MSO

На что обратить внимание при покупке DHO1000

Если прибор покупается новым, главное — правильно выбрать модель. Для лаборатории лучше сразу брать 4-канальную версию. Для универсальной работы лучше 200 МГц.

Если прибор покупается б/у, проверьте:

• точную модель;
• активированные опции;
• состояние экрана;
• все аналоговые каналы;
• уровень шума;
• работу пробников;
• USB/LAN/HDMI;
• работу сенсора;
• self-calibration;
• отсутствие зависаний;
• версию прошивки;
• корректность декодирования шин;
• состояние BNC-разъёмов.

Желательно выполнить самокалибровку после прогрева и проверить прибор генератором на нескольких частотах: 1 МГц, 10 МГц, 50 МГц, 100 МГц и, для DHO120x, 200 МГц.

Преимущества Rigol DHO1000

К сильным сторонам серии относятся:

• 12-битная архитектура;
• низкий шумовой пол;
• до 2 Гвыб/с;
• память 50/100 Mpts;
• большой экран 10,1”;
• сенсорное управление;
• высокая скорость захвата UltraAcquire;
• серийное декодирование популярных шин;
• FFT;
• сегментированная память;
• DVM и счётчик;
• USB/LAN/HDMI;
• web control;
• 10 MHz reference input/output;
• хорошее соотношение цена/возможности.

Недостатки

К ограничениям серии относятся:

• максимальная полоса только 200 МГц;
• нет MSO-цифровых каналов;
• нет встроенного генератора сигналов;
• не подходит для быстрых SerDes;
• не заменяет анализатор спектра;
• для силовых измерений нужны специальные пробники;
• 12 бит требуют аккуратной методики измерений;
• для задач выше 200 МГц лучше DHO4000 или более старшие серии.

Итог

Rigol DHO1000 — очень удачная серия 12-битных цифровых осциллографов для современной инженерной лаборатории. Она особенно сильна там, где важны вертикальное разрешение, низкий шум, глубокая память и удобная визуализация: источники питания, аналоговые цепи, микроконтроллерные системы, последовательные интерфейсы, сервисная диагностика и отладка RF-управляющих трактов.

Наиболее сбалансированная модель — Rigol DHO1204. Она имеет 200 МГц, четыре канала, 12 бит, большой сенсорный экран и достаточный запас для большинства лабораторных задач.

Если нужен MSO, встроенный генератор или полоса выше 200 МГц, стоит смотреть DHO900/MHO900, DHO4000 или конкурентов. Но если нужен именно качественный настольный 12-битный осциллограф для повседневной работы, DHO1000 является одним из самых сильных вариантов в своём ценовом классе.
