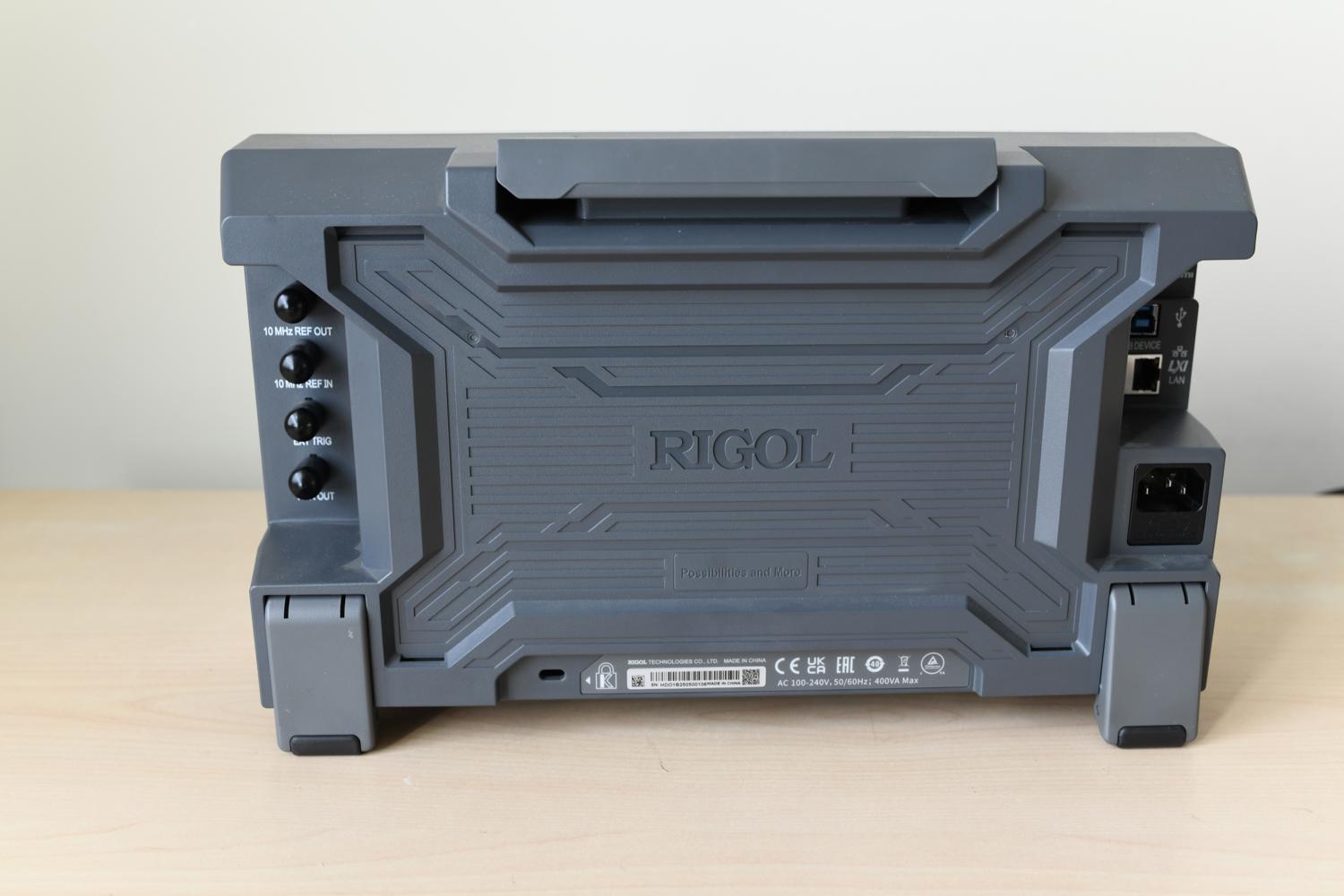

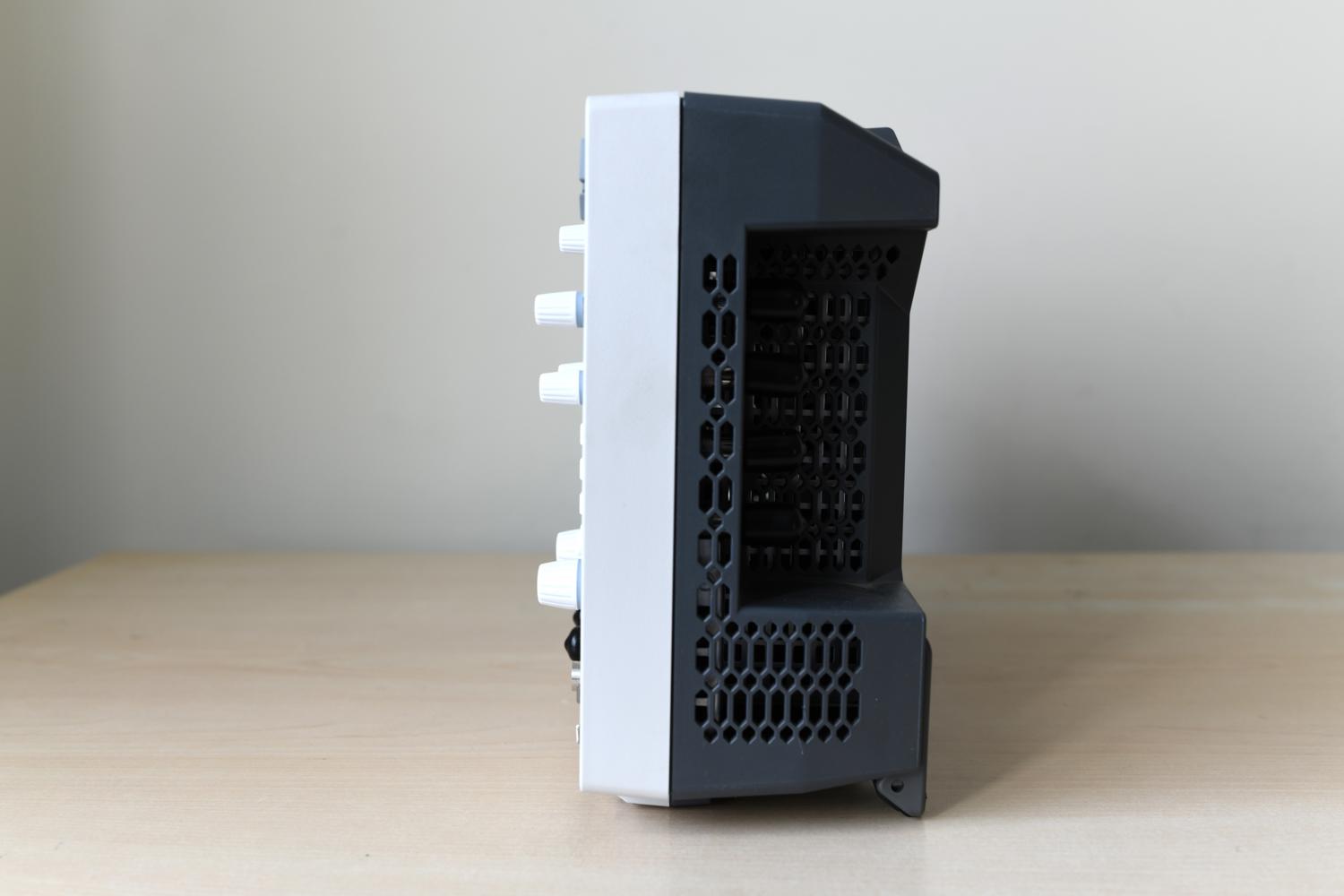

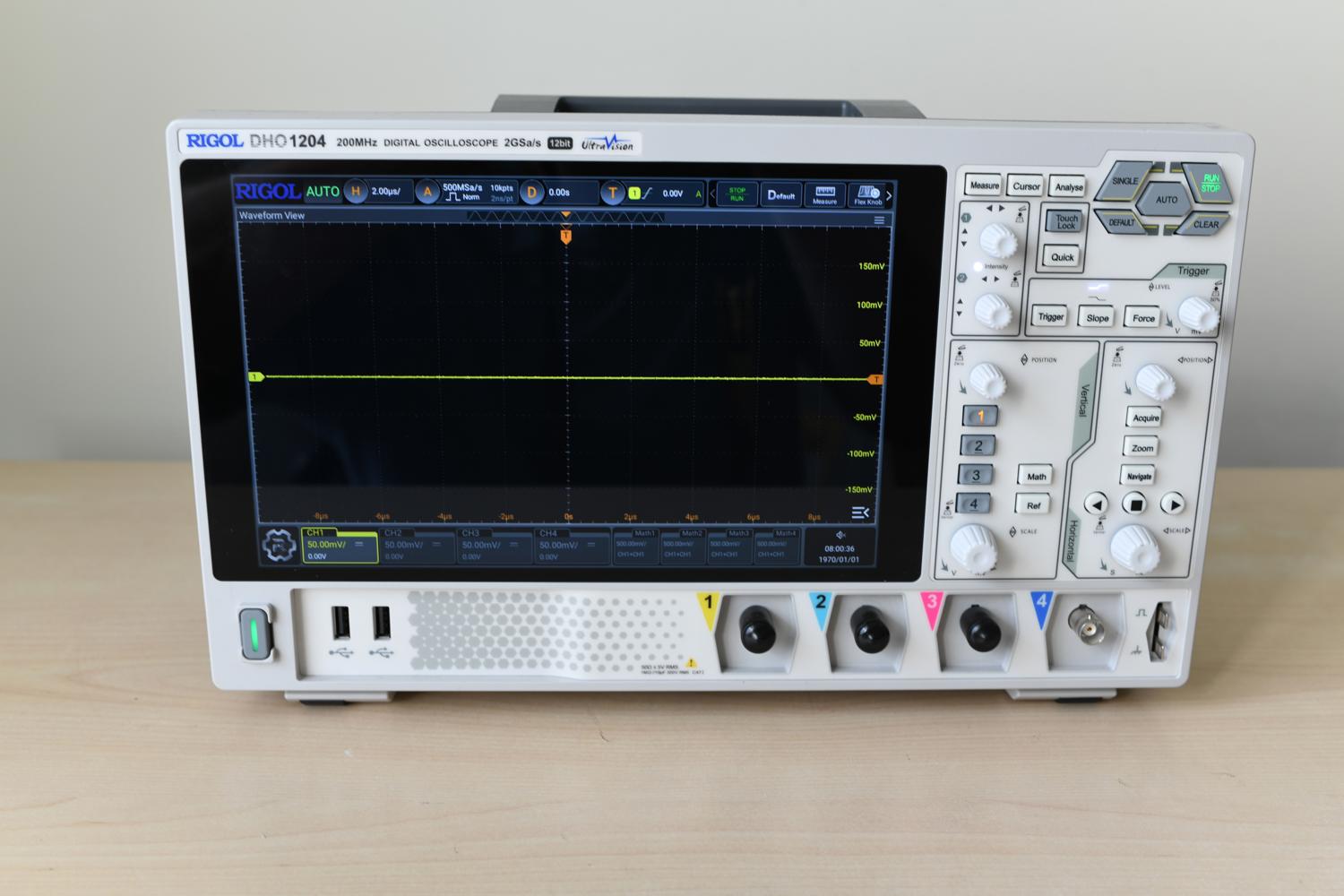

Rigol DHO1204 — 12-битный цифровой осциллограф для инженерной лаборатории

Купить по самой низкой стоимости в наличии в городе Москва.

Rigol DHO1204 — из серии настольных цифровых осциллографов нового поколения, ориентированная на разработку, ремонт, обучение и повседневную инженерную диагностику электронных устройств. Главное отличие серии от классических бюджетных осциллографов — 12-битная вертикальная архитектура, низкий собственный шум, глубокая память, большой сенсорный экран и высокая скорость захвата в режиме UltraAcquire.

Серия DHO1000 закрывает самый востребованный диапазон лабораторных задач: 70, 100 и 200 МГц, два или четыре аналоговых канала, частота дискретизации до 2 Гвыб/с и память до 100 Mpts при установленной опции. Это делает прибор интересным для инженеров, которым уже недостаточно старых 8-битных осциллографов, но не требуется дорогой гигагерцовый прибор высокого класса.

DHO1000 особенно хорошо подходит для анализа источников питания, микроконтроллерных плат, аналоговых схем, датчиков, интерфейсов SPI/I²C/UART/CAN/LIN, ШИМ-сигналов, медленных RF-управляющих цепей, видеосигналов модуляции, DAC/ADC-трактов и поиска редких сбоев.

12-битная вертикальная архитектура

Главная особенность DHO1000 — 12-битный АЦП. В классическом 8-битном осциллографе по вертикали доступно 256 уровней квантования. У 12-битного прибора — 4096 уровней. Это не просто маркетинговая цифра: при низком собственном шуме входного тракта дополнительное разрешение реально помогает видеть малые сигналы на фоне больших.

Это особенно полезно при измерении:

• пульсаций источников питания;
• малых выбросов на фронтах;
• дрожания уровня;
• шумов аналоговых цепей;
• выходов датчиков;
• сигнала ЦАП;
• низкоуровневых управляющих напряжений;
• отклонений в цепях смещения;
• ripple на DC-линии;
• формы ШИМ после фильтрации.

Например, при измерении линии питания 5 В с пульсациями в десятки милливольт 8-битный осциллограф быстро упирается в вертикальную дискретность и шум. DHO1204 позволяет лучше рассмотреть малые детали формы сигнала, особенно если правильно выбрать вертикальный масштаб и включить ограничение полосы или High Resolution mode.

Почему 12 бит не всегда означают идеальное измерение

12-битный АЦП даёт больше уровней по вертикали, но итоговое качество зависит от всей измерительной цепи:

• шума входного усилителя;
• правильного выбора диапазона В/дел;
• типа пробника;
• длины земли пробника;
• полосы пропускания;
• внешних помех;
• заземления схемы;
• выбранного режима acquisition;
• температуры и калибровки.

Если подключить обычный пассивный щуп с длинным земляным проводом к импульсному источнику питания, можно увидеть звон и выбросы, которые созданы не схемой, а измерительной петлёй. Поэтому DHO1204 способен дать более точную картину, но только при правильной методике измерения.
