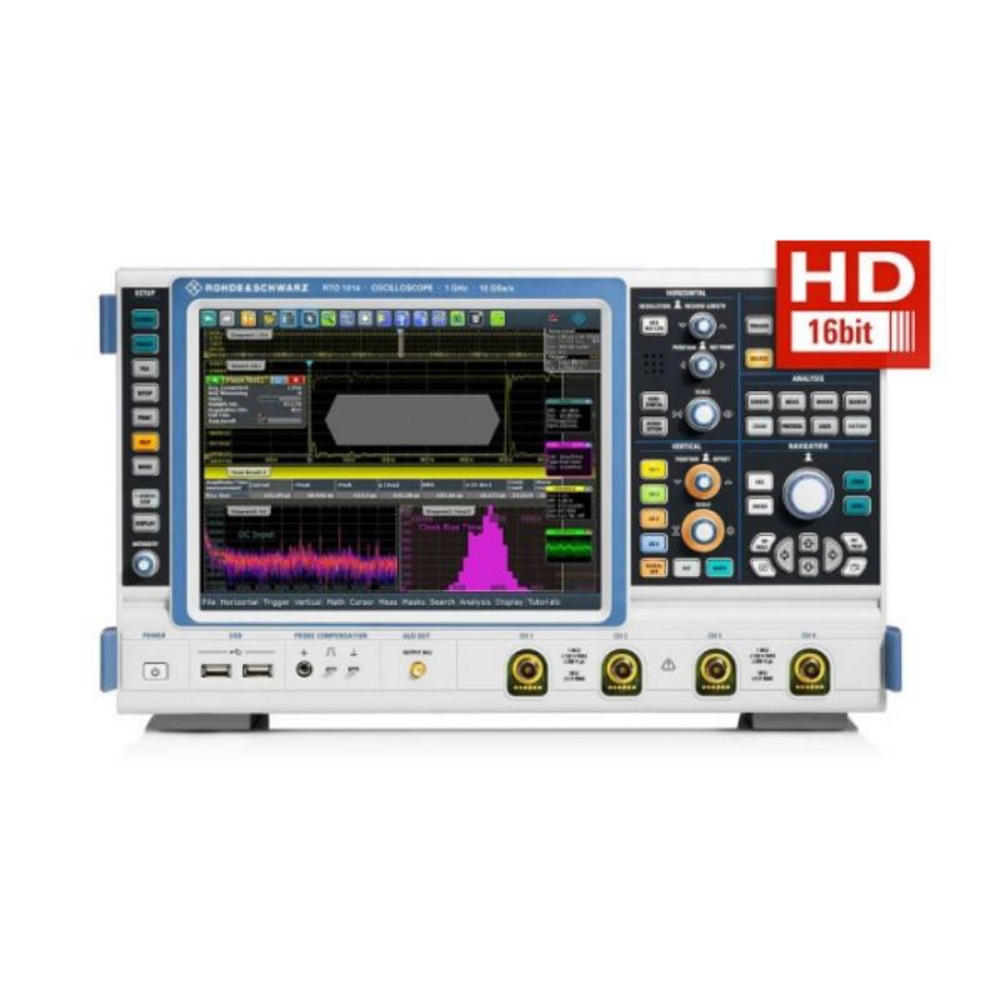

Rohde & Schwarz RTO серии 1000 — высокопроизводительные цифровые осциллографы

Rohde & Schwarz RTO серии 1000 — это семейство профессиональных цифровых осциллографов для разработки, отладки и анализа сложных электронных устройств. Приборы этой серии относятся к классу высокопроизводительных лабораторных осциллографов и рассчитаны на задачи, где важны не только полоса пропускания, но и качество фронт-энда, скорость захвата, малая “мертвая зона” между событиями и развитые функции анализа.

Серия R&S RTO1000 включает модели с полосой пропускания от 600 МГц до 4 ГГц, с двумя или четырьмя аналоговыми каналами. Максимальная частота дискретизации для большинства моделей составляет до 10 Гвыб/с на канал, а для RTO1044 — до 20 Гвыб/с при определённых режимах работы каналов. В документации Rohde & Schwarz серия RTO описывается как компактный осциллограф класса 600 МГц–4 ГГц с высокой скоростью захвата и цифровой системой триггера в реальном времени.

Основные модели Rohde & Schwarz RTO1000

Модель	Полоса пропускания	Каналы	Макс. частота дискретизации	Стандартная память
R&S RTO1002	600 МГц	2	10 Гвыб/с	20/40 Мвыб
R&S RTO1004	600 МГц	4	10 Гвыб/с	20/80 Мвыб
R&S RTO1012	1 ГГц	2	10 Гвыб/с	20/40 Мвыб
R&S RTO1014	1 ГГц	4	10 Гвыб/с	20/80 Мвыб
R&S RTO1022	2 ГГц	2	10 Гвыб/с	20/40 Мвыб
R&S RTO1024	2 ГГц	4	10 Гвыб/с	20/80 Мвыб
R&S RTO1044	4 ГГц	4	до 20 Гвыб/с	20/80 Мвыб

Модельный ряд и стандартные значения памяти указаны в даташите Rohde & Schwarz. Для 2-канальных моделей стандартная память составляет 20 Мвыб на двух каналах или 40 Мвыб на одном канале; для 4-канальных моделей — 20 Мвыб на четырёх каналах, 40 Мвыб на двух каналах или 80 Мвыб на одном канале.

Чем интересна серия RTO1000

Главное преимущество RTO1000 — сочетание высокой полосы пропускания, быстрой обработки сигналов и удобного анализа редких событий. Осциллографы этой серии хорошо подходят не только для обычного просмотра формы сигнала, но и для поиска нестабильных импульсов, джиттера, выбросов, ошибок цифровых интерфейсов и переходных процессов.

Максимальная скорость захвата осциллограмм у R&S RTO заявлена на уровне более 1 000 000 осциллограмм в секунду, что особенно полезно при поиске редких сбоев. Чем выше скорость обновления, тем меньше вероятность пропустить короткий выброс или нестабильное событие в цифровой схеме.

Система триггера и анализ сигналов

Одна из сильных сторон Rohde & Schwarz RTO — цифровая система триггера. В отличие от классических аналоговых схем запуска, цифровой триггер позволяет более точно работать с условиями запуска и уменьшает неопределённость при анализе быстрых сигналов.

Это важно при отладке:

• импульсных источников питания;
• высокоскоростных цифровых шин;
• радиочастотных и СВЧ-трактов;
• синхронизации тактовых сигналов;
• редких сбоев в логике;
• переходных процессов в усилителях и преобразователях.

Для инженерной практики это означает, что RTO1000 удобен не только как “быстрый осциллограф”, но и как полноценный инструмент поиска причин нестабильной работы устройства.

Память и длинные захваты

Глубокая память позволяет сохранять высокую частоту дискретизации на более длинном временном интервале. Это важно, например, когда нужно одновременно видеть медленный процесс запуска устройства и быстрые помехи или выбросы внутри него.

В зависимости от установленной опции память RTO1000 может быть расширена. В даташите указаны опции RTO-B101, RTO-B102, RTO-B103 и RTO-B104, увеличивающие доступную глубину памяти, в том числе до сотен мегасэмплов в зависимости от модели, числа активных каналов и версии ОС прибора.

Опции и расширения

При покупке Rohde & Schwarz RTO серии 1000 важно смотреть не только на базовую модель, но и на установленные опции. Именно они часто определяют реальную ценность конкретного прибора.

Для RTO1000 встречаются следующие полезные опции:

Опция	Назначение
RTO-B1	MSO-опция, 16 цифровых логических каналов
RTO-B4	высокостабильный опорный генератор OCXO 10 МГц
RTO-B10	интерфейс GPIB
RTO-B101 / B102 / B103 / B104	расширение памяти
RTO-K1 / K2 / K3 и др.	декодирование и триггер по последовательным интерфейсам
RTO-K12	анализ джиттера
RTO-K17	High Definition Mode
RTO-K21 / K22 / K23 / K24	compliance-тесты USB, Ethernet и других интерфейсов
RTO-K31	анализ источников питания

MSO-опция RTO-B1 добавляет 16 логических каналов с максимальной входной частотой до 400 МГц, что позволяет использовать прибор как смешанный осциллограф для одновременного анализа аналоговых и цифровых сигналов.

High Definition Mode

Опция RTO-K17 High Definition Mode повышает числовое разрешение за счёт цифровой фильтрации и снижения шума. В зависимости от полосы режима возможно разрешение до 16 бит на низких частотах; при 1 ГГц в документации указано 10 бит. Такой режим полезен при анализе малых сигналов на фоне шума, пульсаций питания и медленных переходных процессов.

Где применяется Rohde & Schwarz RTO1000

Осциллографы RTO серии 1000 подходят для широкого круга инженерных задач:

• разработка цифровой электроники;
• отладка микроконтроллерных и FPGA-систем;
• анализ шин I²C, SPI, UART, CAN, LIN, USB и Ethernet при наличии соответствующих опций;
• измерение фронтов, задержек, выбросов и джиттера;
• анализ импульсных источников питания;
• работа с ВЧ- и СВЧ-сигналами;
• лабораторные измерения в НИОКР;
• сервис и ремонт сложной радиоэлектронной аппаратуры.

Модели с полосой 1–2 ГГц хорошо подходят для большинства задач современной цифровой и радиочастотной электроники. Версия RTO1044 с полосой 4 ГГц интересна для более скоростных интерфейсов, ВЧ-трактов и задач, где требуется большой запас по полосе пропускания.

На что обратить внимание при покупке б/у RTO1000

При выборе подержанного Rohde & Schwarz RTO1000 желательно проверить:

1. Состояние входных каналов — отсутствие перегрузок, корректную работу 50 Ом и 1 МОм входа, отсутствие повреждений разъёмов.
2. Полосу пропускания конкретной модели — RTO1002, RTO1012, RTO1022 и RTO1044 отличаются очень существенно.
3. Установленные опции — MSO, декодирование шин, анализ джиттера, GPIB, OCXO и расширенная память могут сильно повышать ценность прибора.
4. Версию ОС и накопитель — встречаются приборы на Windows XP Embedded и Windows 7 Embedded; желательно проверить состояние HDD/SSD.
5. Самотест и диагностику — прибор должен проходить внутренние проверки без ошибок.
6. Наличие щупов и аксессуаров — оригинальные активные и логические пробники Rohde & Schwarz стоят дорого.
7. Калибровку — для лабораторного применения важна дата последней поверки или калибровки.

Итог

Rohde & Schwarz RTO серии 1000 — это серьёзный профессиональный осциллограф для инженерной лаборатории, ремонта, разработки и испытаний. Он интересен высокой скоростью захвата, качественным фронт-эндом, развитой системой триггера, глубокой памятью и большим набором опций для анализа цифровых интерфейсов, джиттера, питания и ВЧ-сигналов.

Если нужен универсальный лабораторный осциллограф высокого класса, модели RTO1014 и RTO1024 можно считать удачным выбором для большинства задач. Если требуется максимальная полоса в рамках серии, стоит обратить внимание на RTO1044 с полосой 4 ГГц и частотой дискретизации до 20 Гвыб/с.

Компания 50 Ом поставляет профессиональное измерительное оборудование, включая цифровые осциллографы Rohde & Schwarz. Для уточнения наличия, комплектации, состояния прибора и установленных опций можно отправить запрос на консультацию.
