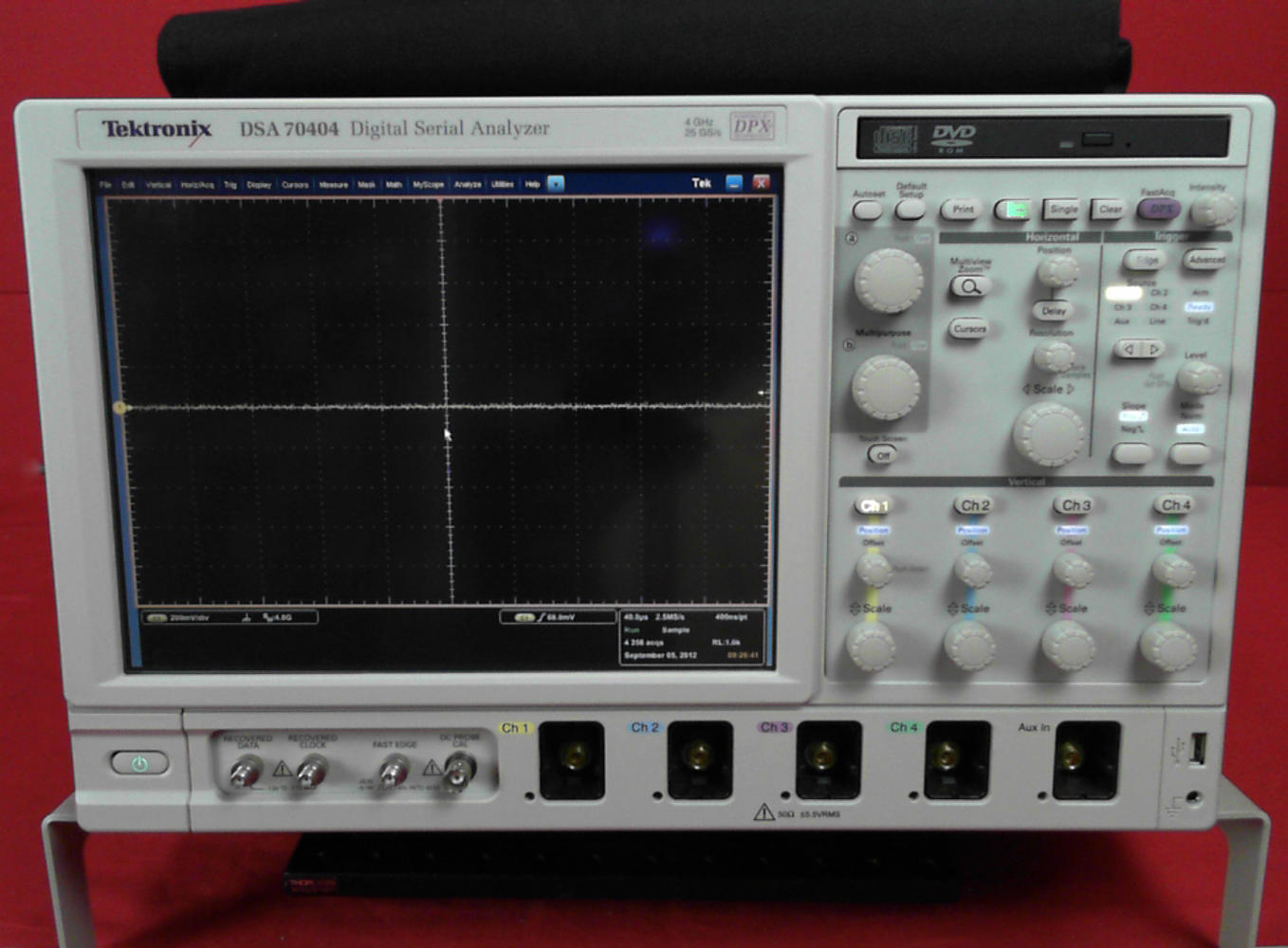

Осциллограф Tektronix DSA70000

В наличии

Ключевые факты

  • Полоса пропускания: до 20 ГГц
  • Частота дискретизации до 50 Гвыб/с
  • Количество каналов: 4
  • Номер в ГРСИ РФ: 88736-23

Осциллограф серииTektronix DSA7000 — профессиональный инструмент анализа высокоскоростных сигналов

https://images.openai.com/static-rsc-4/qUrgZaABewP15s8UEfxwz8bRyNG-R9YCvRL5pgL-8d6L_mICioNXWpkUbn13Me1xQuE0AAUom7rgyuM8GCsYgdy_UsXNIqp0CHWeCCorc3DWN5KpwHI5vcgdYxP24gvJV_Gv6Wc_7N5ghDcQ2a5AsXvxb-U667Ko9W35wcjFFBzBFZ3PCG8ahN0csv4rMTQq?purpose=fullsize

https://images.openai.com/static-rsc-4/RZ5XejS1pKWq2BNVTzj0tv60SC8P5m0GPbZrQU68J2i1QHnRRvEtPtWo9BSILdlvHhrqdzJcCtoF5SlaYKAYTlks23piXrZ-K6xq1p6hSJnqEOmrJZpD6bC3sHnZqQ4aK6FUSoM494Di6m7llCAihViQ3lVRUt2urA3VUY9bn-ajMAFiDmIJj5d_q_NFdai_?purpose=fullsize



Общий обзор

Осциллографы серии Tektronix DSA7000 относятся к классу высокопроизводительных реального времени (real-time) приборов для анализа сигналов с очень высокой скоростью передачи данных. Это решения уровня лабораторий разработки СВЧ-устройств, высокоскоростных интерфейсов и оптических систем.

Серия DSA70000 построена на платформе DPO70000, но ориентирована на глубокий анализ сигналов и джиттера, а не только на визуализацию формы сигнала.

Ключевые характеристики

  • Полоса пропускания: до 33 ГГц
  • Частота дискретизации: до 100 GS/s
  • Длина записи: до 250 Mpoints
  • Джиттер измерений: < 250 фс
  • Низкий шум: < 750 µVrms
  • Поддержка анализа сигналов до десятков Гбит/с

👉 Это делает прибор пригодным для:

  • PCIe, USB, Ethernet (высокоскоростные стандарты)
  • оптических каналов (NRZ, PAM)
  • СВЧ/радиочастотных сигналов
  • анализа модуляции и джиттера

Архитектура и особенности платформы

1. Реального времени + глубокая память

DSA7000 сочетает:

  • высокую частоту дискретизации
  • длинную запись
  • высокую скорость захвата (>300k wfms/s)

👉 Это позволяет:

  • ловить редкие события
  • анализировать длинные последовательности данных
  • проводить статистический анализ сигналов

2. Интеграция осциллографа и анализатора спектра

В отличие от классических осциллографов, DSA7000 поддерживает:

  • спектральный анализ (FFT, PSD)
  • временно-частотный анализ (spectrogram)
  • цифровую демодуляцию

👉 Фактически это гибрид:
осциллограф + анализатор сигналов (RF/vector analysis)

Отличие DSA от DPO (ключевой раздел)

Что такое DPO

Tektronix DPO70000 — Digital Phosphor Oscilloscope
Основной упор:

  • визуализация сигналов
  • высокая скорость обновления
  • поиск редких событий

Что такое DSA

DSA (Digital Serial Analyzer) — это расширенная версия DPO, ориентированная на:

  • анализ джиттера
  • eye diagram
  • тестирование серийных интерфейсов
  • соответствие стандартам (compliance testing)

Ключевые различия

Параметр

DPO70000

DSA70000

Основное назначение

Общий анализ сигналов

Анализ высокоскоростных интерфейсов

Jitter analysis

Опционально

Включено

Eye diagram

Ограничено

Полный функционал

Serial compliance

Опция

Встроено

Память

Стандартная

Расширенная

Цена

Ниже

Выше (но дешевле чем DPO + все опции)

👉 Важно:
DSA фактически = DPO + пакет продвинутого анализа (JA3, JE3, RTE и др.)

Опции и расширения

DSA7000 — модульная система. Основной функционал определяется опциями:

1. Анализ джиттера

  • DPOJET / JA3
  • измерение TIE, RJ, DJ
  • спектральный анализ джиттера

2. Eye Diagram и BER

  • построение eye diagram
  • масочный тест (mask testing)
  • оценка BER

3. Анализ протоколов

  • USB, PCIe, MIPI, Ethernet
  • декодирование и триггеры
  • анализ ошибок

4. RF и векторный анализ

  • демодуляция: QPSK, QAM, FSK и др.
  • измерение EVM
  • фазовый шум
  • спектральный анализ

5. Ultra-Wideband (UWBE)

  • анализ широкополосных сигналов
  • до 20 ГГц real-time спектра

Возможности анализа сигналов

https://images.openai.com/static-rsc-4/uukEp39E-cC12Xa03RT3AVey9vOH-PPbd5a_-XYSJdGRfC80n_DZ1z_J0zROGQM1UTOT5CLZjqDXBgG62lTYR9wajmvr_yONrrIDl1kVto_mq6qAfsEaC23GqeRioiW7hEkbqjPJgvg7VpF2_ThojaV8S_4h6HbTm89w3lcynCnbCLlxdgM0BJ3NmVWfr5iF?purpose=fullsize

https://images.openai.com/static-rsc-4/ZfuSv2wmELkxj86whaiVJKBE4k1AWRp8SfLCtBo54aNdwIq6ef02PZ1uPUkbmU2Li4PWDB97fUdgHWbi_mIrVVSO_s94ndm3m8KWCDNQ1N8hSJ6BnMXSxVoGtB3NwdyD1T7IXUW75UqVZYo0doGMuzP07l-a1gHOFSrNdyfZ2e-uFD2lpWNtf-jmh1enZ7vx?purpose=fullsize

https://images.openai.com/static-rsc-4/LoeACErslnpT7AGHJ6XTub54E2Q4QRIlS01qHvUYWNM0ciJvv-C7TaWqYunrp6tVOYuOEFafXWy4QUKskZEKCdLPr0GnlmK50tv16E56H1a6xtnSFjDnI2kBe5W1zVHCGSZxqRu7DY1-J0bgqSI_SdFBnm0kIThKNuegQoE7WdXuQ_wV49ymvFSt1Jdono5x?purpose=fullsize

6

1. Анализ джиттера

  • Time Interval Error (TIE)
  • Random / Deterministic jitter
  • спектральное представление

👉 критично для:

  • SerDes
  • PLL
  • оптических каналов

2. Eye diagram

  • оценка качества сигнала
  • запас по шуму и времени
  • масочные тесты

3. Векторный анализ

  • созвездия (constellation)
  • EVM
  • phase error
  • frequency error

👉 фактически уровень векторного анализатора сигналов

4. Спектральный анализ

  • FFT и PSD
  • spectrogram (время + частота)
  • анализ широкополосных RF сигналов

5. Цифровая демодуляция

Поддержка:

  • QPSK, QAM до 256QAM
  • FSK, ASK, GMSK и др.

6. Поиск событий

  • Visual Trigger
  • сегментированная память
  • автоматический поиск аномалий

Применение прибора

DSA7000 используется в задачах:

  • разработка высокоскоростных интерфейсов (PCIe, DDR, USB)
  • анализ PLL и синтезаторов (включая фазовый шум)
  • СВЧ и радиочастотные системы
  • оптические каналы связи
  • радары и спутниковая связь

Заключение

Tektronix DSA7000 — это не просто осциллограф, а комплексный инструмент анализа сигналов, сочетающий:

  • осциллограф реального времени
  • анализатор спектра
  • векторный анализатор сигналов
  • систему тестирования цифровых интерфейсов

👉 Главное отличие от DPO:
DSA ориентирован не на «видеть сигнал», а на полностью анализировать его качество и параметры передачи данных.
