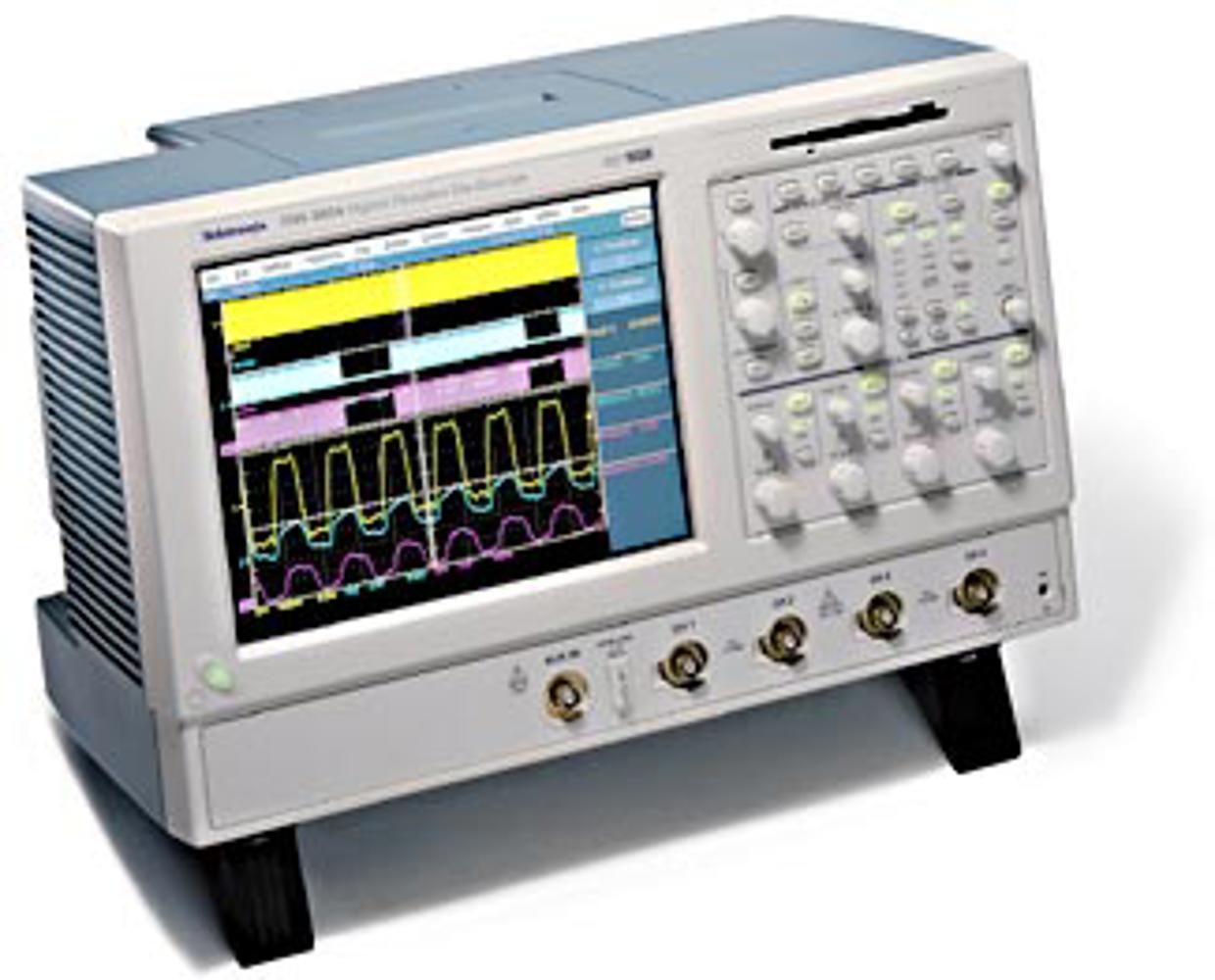

Осциллограф Tektronix TDS5000

Нет в наличии

Ключевые факты

Осциллограф Tektronix TDS5000: цифровой фосфорный осциллограф для инженерной лаборатории

Tektronix TDS5000 — серия настольных цифровых фосфорных осциллографов, рассчитанная на разработку, отладку и обслуживание электронной аппаратуры. Приборы этой линейки относятся к профессиональному классу и хорошо подходят для анализа цифровых шин, импульсных источников питания, видеосигналов, устройств связи, промышленной электроники и сложных переходных процессов.

Серия TDS5000 стала популярной благодаря сочетанию высокой скорости захвата, удобного интерфейса, большой памяти и архитектуры Tektronix DPO — Digital Phosphor Oscilloscope. В отличие от обычных цифровых осциллографов, DPO-архитектура не только отображает форму сигнала, но и помогает увидеть редкие события: выбросы, глитчи, джиттер, нестабильность фронтов, паразитные импульсы и другие кратковременные нарушения, которые сложно обнаружить при низкой скорости обновления экрана.

Основные модели серии Tektronix TDS5000

В линейку входят несколько модификаций, отличающихся полосой пропускания и количеством каналов:

Модель

Полоса пропускания

Количество каналов

Tektronix TDS5032

350 МГц

2

Tektronix TDS5034

350 МГц

4

Tektronix TDS5052

500 МГц

2

Tektronix TDS5054

500 МГц

4

Tektronix TDS5104

1 ГГц

4



Максимальная частота дискретизации достигает 5 GS/s при использовании одного канала. При работе с двумя каналами частота дискретизации составляет до 2,5 GS/s, а на четырёхканальных моделях при одновременной работе 3–4 каналов — до 1,25 GS/s. Для большинства задач цифровой отладки, анализа фронтов, импульсных процессов и лабораторных измерений этого достаточно, особенно если прибор выбран с запасом по полосе пропускания.

Ключевые технические характеристики

Tektronix TDS5000 рассчитан на работу с быстрыми цифровыми и аналоговыми сигналами. В зависимости от модели и установленных опций приборы серии предлагают следующие возможности:

  • полоса пропускания до 1 ГГц;
  • 2 или 4 аналоговых канала;
  • максимальная частота дискретизации до 5 GS/s;
  • вертикальное разрешение 8 бит, с повышением эффективного разрешения при усреднении;
  • чувствительность от 1 мВ/дел;
  • входное сопротивление 1 МОм или 50 Ом;
  • аппаратные ограничения полосы 150 МГц и 20 МГц;
  • память до 8 M отсчётов в зависимости от установленной опции;
  • скорость захвата до 100 000 осциллограмм в секунду;
  • режимы Sample, Peak Detect, Average, Envelope, Hi-Res;
  • развитая система триггеров, включая Edge, Glitch, Video и другие режимы;
  • большой цветной дисплей 10,4";
  • интерфейсы GPIB, LAN, USB, RS-232, VGA/SVGA и параллельный порт;
  • программная платформа OpenChoice на базе Windows.

Одна из важных особенностей серии — режим FastAcq, позволяющий быстро обнаруживать редкие события. Это особенно полезно при поиске нестабильных отказов, когда дефект проявляется не постоянно, а только при определённой комбинации условий.

Цифровой фосфорный осциллограф: в чём преимущество DPO

Обычный цифровой осциллограф может пропустить редкое событие, если оно произошло между циклами захвата. Tektronix TDS5000 использует технологию DPX, которая повышает вероятность обнаружения таких событий за счёт высокой скорости обновления и цветовой градации плотности сигнала.

На практике это даёт инженеру более «живую» картину сигнала. Часто повторяющиеся участки отображаются ярче, редкие отклонения — отдельно заметны на экране. Такой подход удобен при анализе:

  • паразитных выбросов;
  • нестабильных фронтов;
  • дрожания сигнала;
  • нарушений синхронизации;
  • редких сбоев цифровых шин;
  • переходных процессов в силовой электронике.

Именно поэтому TDS5000 хорошо подходит не только для стандартных измерений амплитуды и частоты, но и для реальной инженерной диагностики.

Области применения Tektronix TDS5000

Осциллографы Tektronix TDS5000 используются в разработке, ремонте, производственном контроле и лабораторных испытаниях. Прибор будет полезен для следующих задач:

Отладка цифровых устройств

Полоса до 1 ГГц и высокая частота дискретизации позволяют анализировать быстрые фронты, временные задержки, синхронизацию шин, сигналы тактирования, интерфейсы микроконтроллеров, FPGA и другой цифровой логики.

Анализ импульсных источников питания

TDS5000 удобен для измерения напряжения, тока, мощности, энергии импульса, переходных процессов при включении и выключении, выбросов на ключевых элементах и формы сигналов управления.

Поиск редких сбоев

Благодаря высокой скорости захвата прибор помогает находить глитчи и кратковременные нарушения, которые могут не отображаться на обычных осциллографах с низкой скоростью обновления.

Видеоизмерения

Серия поддерживает специализированные видеотриггеры для стандартов NTSC, PAL, SECAM и аналогового HDTV, что делает прибор полезным для обслуживания и разработки видеотрактов.

Автоматизация измерений

Наличие LAN, GPIB, TekVISA, IVI-драйверов и программной среды OpenChoice позволяет интегрировать прибор в автоматизированные измерительные комплексы, использовать LabVIEW, MATLAB, C/C++, Visual Basic и другие среды.

Удобство работы и интерфейсы

Tektronix TDS5000 сочетает классическое управление осциллографом с возможностями встроенного компьютера. На передней панели расположены привычные ручки и кнопки для быстрого доступа к основным функциям: вертикальной развёртке, временной базе, запуску, триггеру и измерениям.

Платформа OpenChoice позволяет сохранять осциллограммы, экспортировать данные, формировать отчёты, передавать результаты по сети и использовать внешние программы анализа. Для лаборатории или производственного участка это важное преимущество: прибор можно не только использовать вручную, но и включать в полуавтоматические или полностью автоматические процедуры контроля.

На что обратить внимание при покупке б/у Tektronix TDS5000

Поскольку серия TDS5000 давно не выпускается, на рынке чаще всего встречаются приборы с хранения, после эксплуатации в лабораториях или после сервисного обслуживания. При выборе осциллографа важно проверить:

  1. Полосу пропускания и конкретную модель. TDS5032 и TDS5034 — это 350 МГц, TDS5052 и TDS5054 — 500 МГц, TDS5104 — 1 ГГц.
  2. Количество каналов. Для ремонта и базовых измерений часто достаточно 2 каналов, но для цифровой отладки и силовой электроники удобнее 4 канала.
  3. Опции памяти. Расширенная память полезна при записи длинных процессов с высоким временным разрешением.
  4. Состояние входных трактов. Необходимо проверить работу всех каналов в режимах 1 МОм и 50 Ом, корректность коэффициентов развёртки и отсутствие перегрузки входов.
  5. Состояние дисплея и органов управления. Для приборов такого возраста важны яркость экрана, работа энкодеров, кнопок, сенсорной панели при её наличии.
  6. Калибровку и самотестирование. Желательно, чтобы прибор проходил встроенную диагностику и имел актуальные документы о проверке или калибровке.
  7. Комплектность. Пробники, крышка, кабель питания, документация, опции и интерфейсные кабели повышают практическую ценность прибора.

Преимущества Tektronix TDS5000

Главные достоинства серии:

  • профессиональная DPO-архитектура Tektronix;
  • высокая скорость захвата редких событий;
  • хорошая эргономика и понятное управление;
  • модели до 1 ГГц;
  • развитые триггеры;
  • удобная работа с длинными записями;
  • сетевые и программные интерфейсы;
  • пригодность для ремонта, разработки и производственного контроля;
  • надёжная репутация Tektronix в измерительной технике.

Ограничения серии

При выборе Tektronix TDS5000 важно учитывать возраст платформы. Встроенная операционная система и аппаратная часть относятся к поколению Windows 2000, поэтому прибор не следует оценивать как современный компьютер. Также необходимо внимательно проверять состояние жёсткого диска, вентиляции, дисплея и входных каналов. Для задач с очень быстрыми последовательными интерфейсами современные осциллографы с большей полосой и глубиной памяти будут предпочтительнее.

Тем не менее для большого числа лабораторных и ремонтных задач TDS5000 остаётся сильным прибором. Он особенно интересен там, где важны не маркетинговые характеристики, а реальная инженерная функциональность: стабильный запуск, удобная работа с сигналом, хорошая визуализация редких событий и развитые средства анализа.

Заключение

Tektronix TDS5000 — удачная серия профессиональных цифровых фосфорных осциллографов, которая до сих пор востребована на вторичном рынке. Приборы этой линейки подходят для анализа цифровых и аналоговых сигналов, диагностики импульсных источников питания, поиска редких сбоев, измерения переходных процессов и автоматизации лабораторных испытаний.

Если требуется надёжный осциллограф профессионального уровня с полосой до 1 ГГц, высокой скоростью захвата и удобной системой анализа, Tektronix TDS5000 остаётся хорошим выбором для инженерной лаборатории, сервисного центра и производственного участка.
