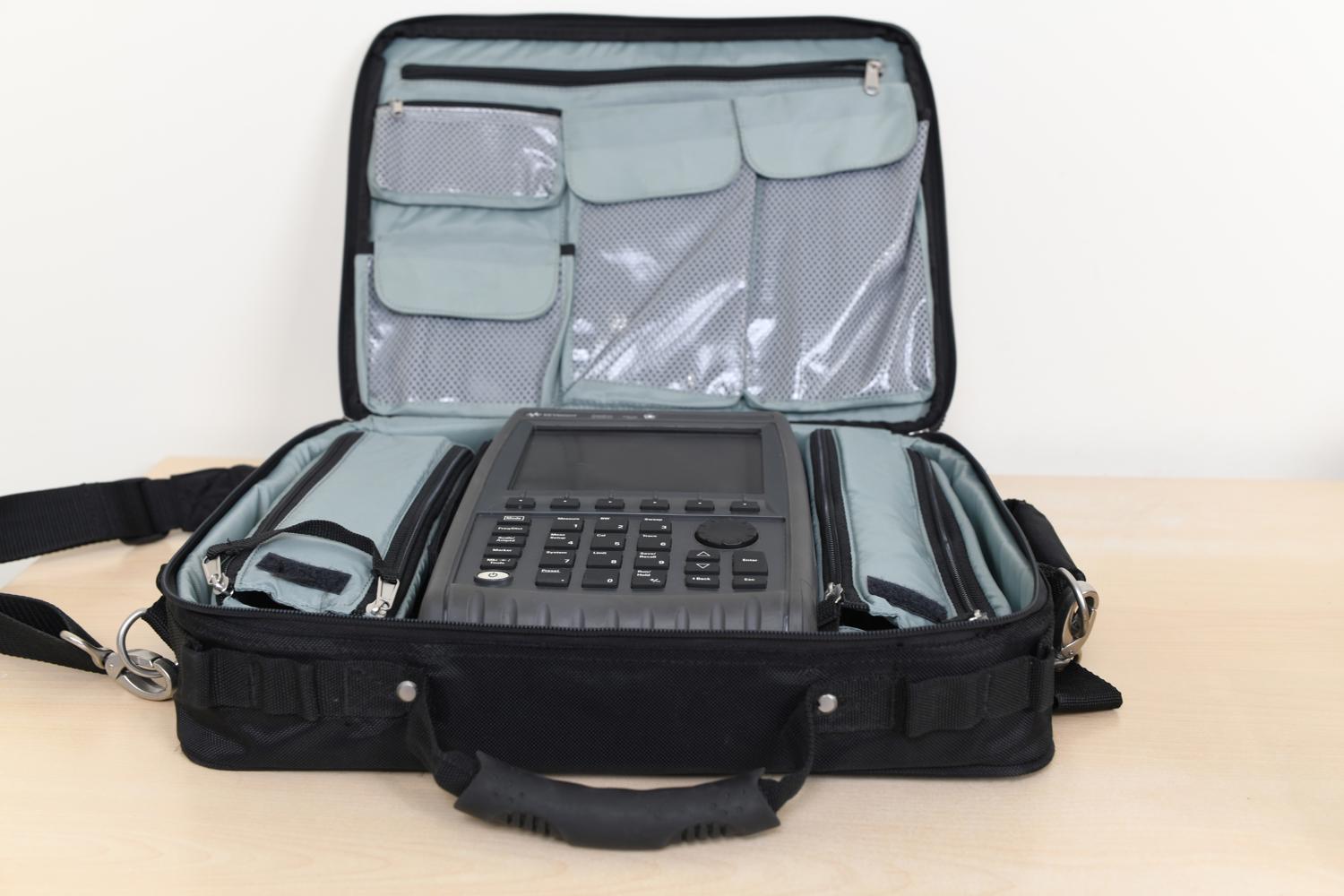

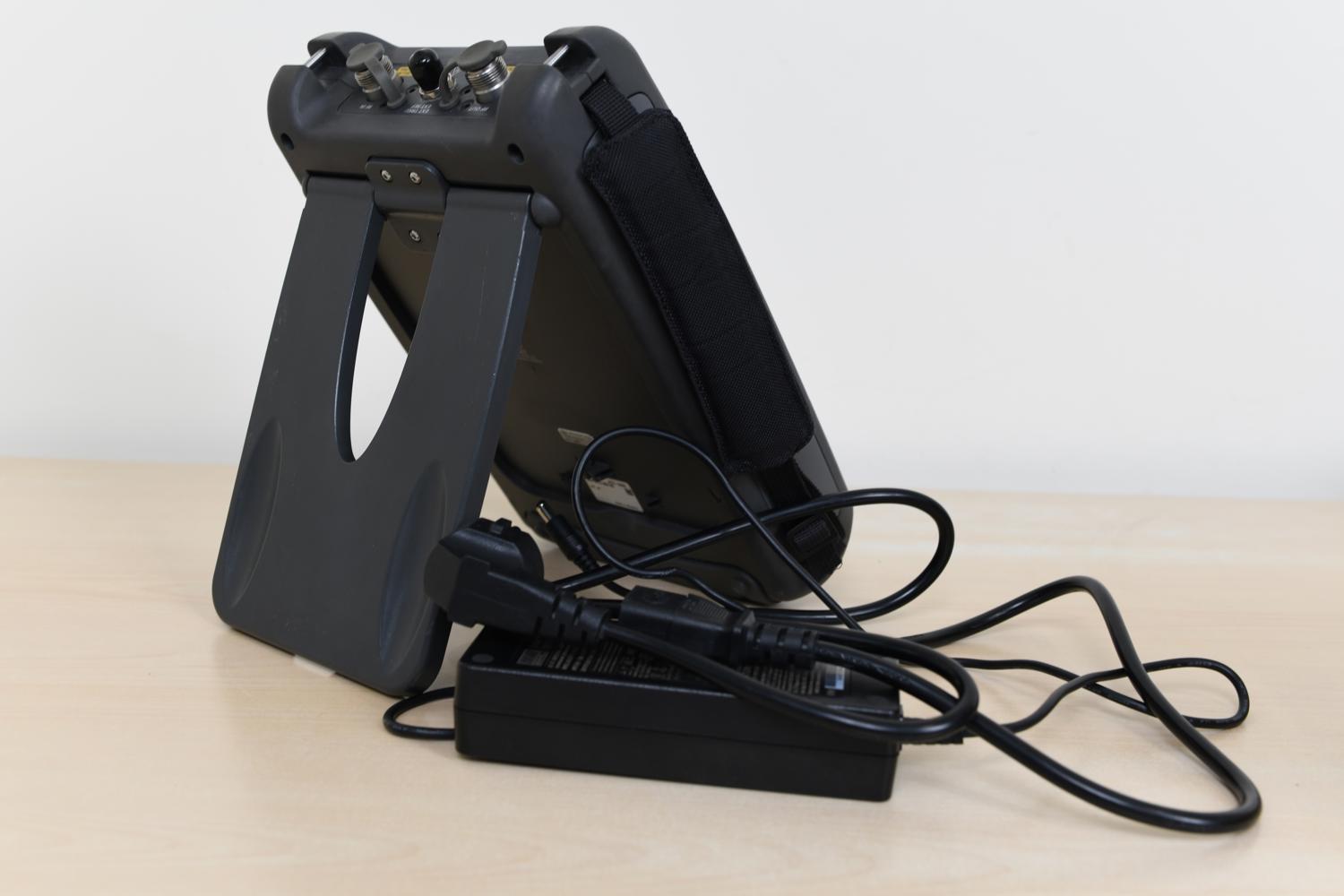

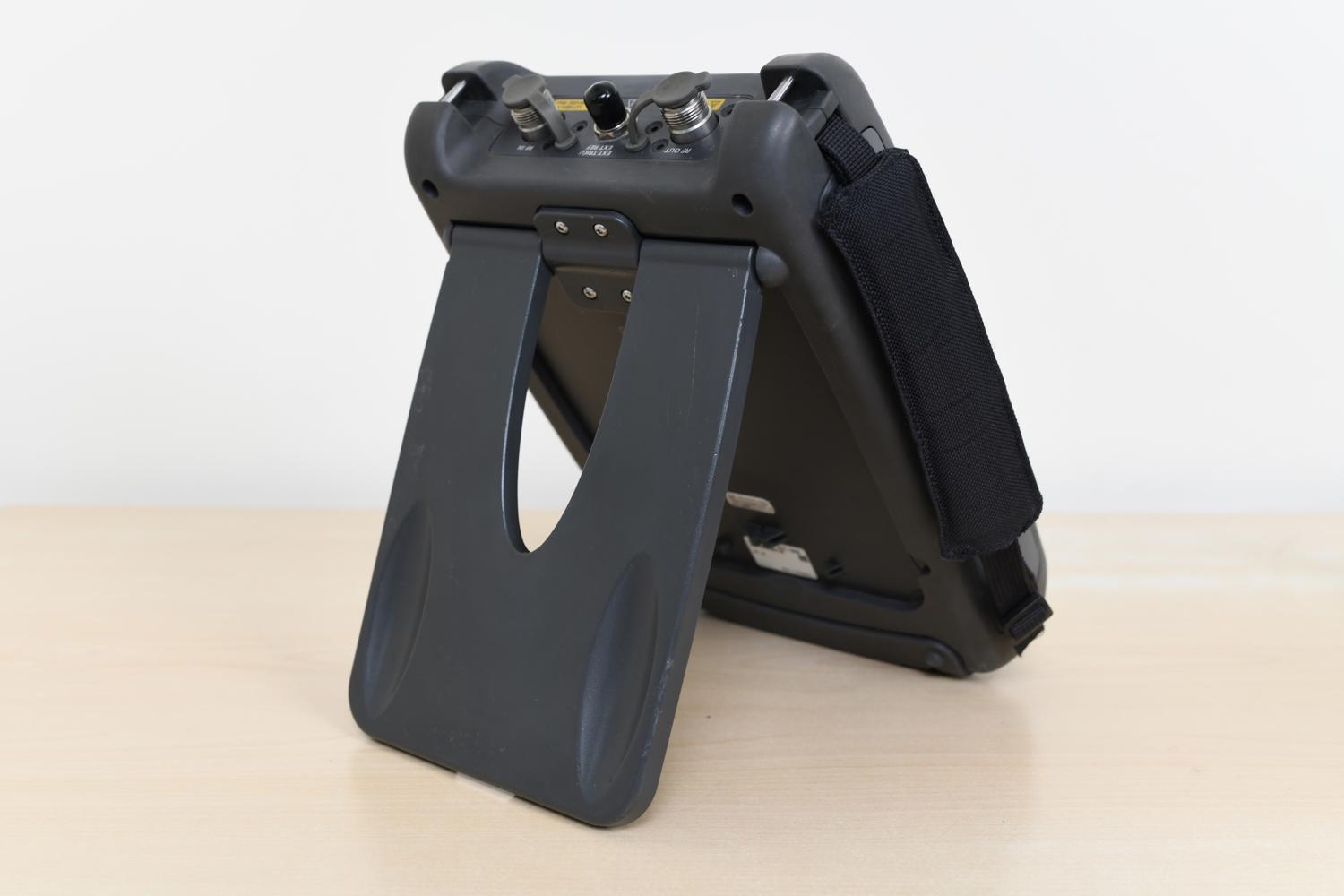

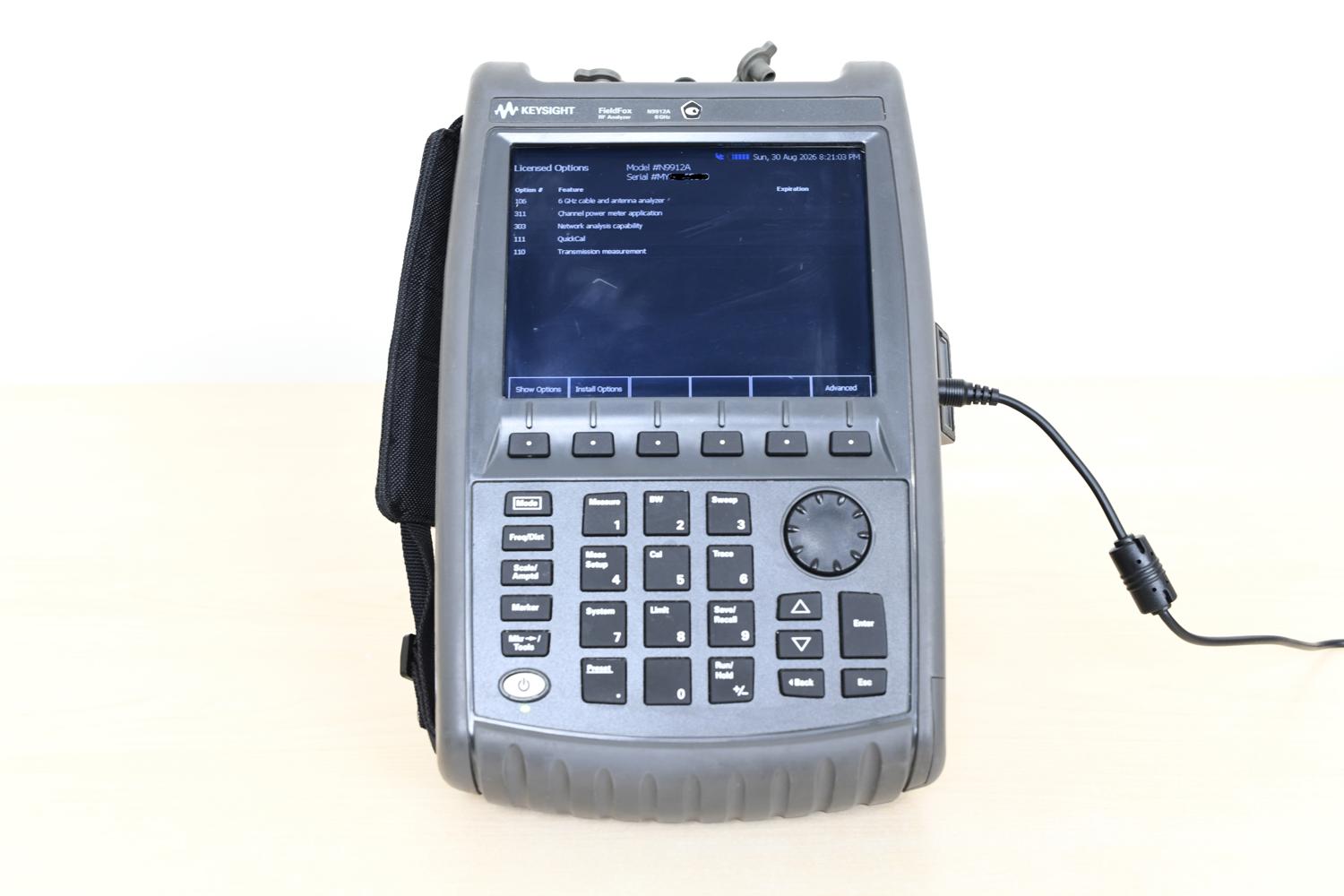

Keysight FieldFox N9912A по самой низкой стоимости в наличии в городе Москва

Поверен, полностью исправен

Бесплатная доставка по России.

Отгрузка от 1 дня.

Назначение прибора

FieldFox создавался прежде всего для монтажа, обслуживания и диагностики радиочастотных систем. Типовые задачи:

1. проверка фидерных кабелей, антенн и соединителей;
2. измерение КСВН, возвратных потерь и коэффициента отражения;
3. поиск повреждений кабеля методом Distance-to-Fault (DTF);
4. измерение потерь и электрической длины линии;
5. измерение S-параметров фильтров, усилителей, аттенюаторов и переключателей;
6. анализ спектра передатчиков, гармоник и побочных излучений;
7. поиск внешних и внутрисистемных радиопомех;
8. измерение мощности встроенными средствами или внешним USB-датчиком;
9. обслуживание базовых станций, радиорелейных линий, спутниковых и радиолокационных систем;

Анализ кабелей и антенн

Cable and Antenna Test (CAT) — один из основных режимов FieldFox. Он позволяет проверять антенно-фидерный тракт без демонтажа его отдельных компонентов. Доступны возвратные потери, КСВН, коэффициент отражения, потери в кабеле, расстояние до повреждения, электрическая длина и фазовые характеристики.

Поиск повреждений методом DTF

Distance-to-Fault преобразует измеренную частотную характеристику отражения во временную область и показывает расположение неоднородностей вдоль линии. На графике могут проявляться повреждённый участок кабеля, плохо установленный разъём, резкий изгиб, попадание влаги, переход между кабелями, неисправный грозоразрядник или разомкнутый конец.

Для правильного определения расстояния необходимо задать коэффициент укорочения кабеля. Ошибка в коэффициенте приводит к пропорциональной ошибке координаты. DTF определяет местоположение неоднородности, но не всегда однозначно указывает её физическую причину.

Векторный анализ цепей

При наличии соответствующей конфигурации FieldFox становится полноценным двухпортовым векторным анализатором цепей. Он измеряет S11, S21, S12 и S22, амплитуду и фазу, групповое время задержки, импеданс и адмиттанс, электрическую длину и характеристики во временной области.

Практические объекты измерения:

11. фильтры, дуплексеры и согласующие цепи;
12. усилители, аттенюаторы и радиочастотные переключатели;
13. направленные ответвители, делители и циркуляторы;
14. кабели, переходы и антенные устройства.

По предельному динамическому диапазону и скорости FieldFox не всегда заменяет старшие настольные ENA или PNA. Но для полевой диагностики, входного контроля и настройки большинства пассивных СВЧ-узлов его возможностей достаточно.

Калибровка CalReady и QuickCal

CalReady

CalReady — заводская коррекция непосредственно на измерительных портах. Она позволяет быстро начать измерение, если исследуемое устройство подключено прямо к порту. При добавлении кабеля или переходника плоскость калибровки смещается и точность результата ухудшается.

QuickCal

QuickCal переносит плоскость измерения через кабель или адаптер без полноценного внешнего набора мер. Это удобно на мачтах, крышах и удалённых объектах, где работа с несколькими прецизионными стандартами затруднена.

QuickCal не является полной заменой механической SOLT- или электронной ECal-калибровки. Для точных двухпортовых измерений, высокой развязки и малых фазовых ошибок рекомендуется применять соответствующий калибровочный комплект.
