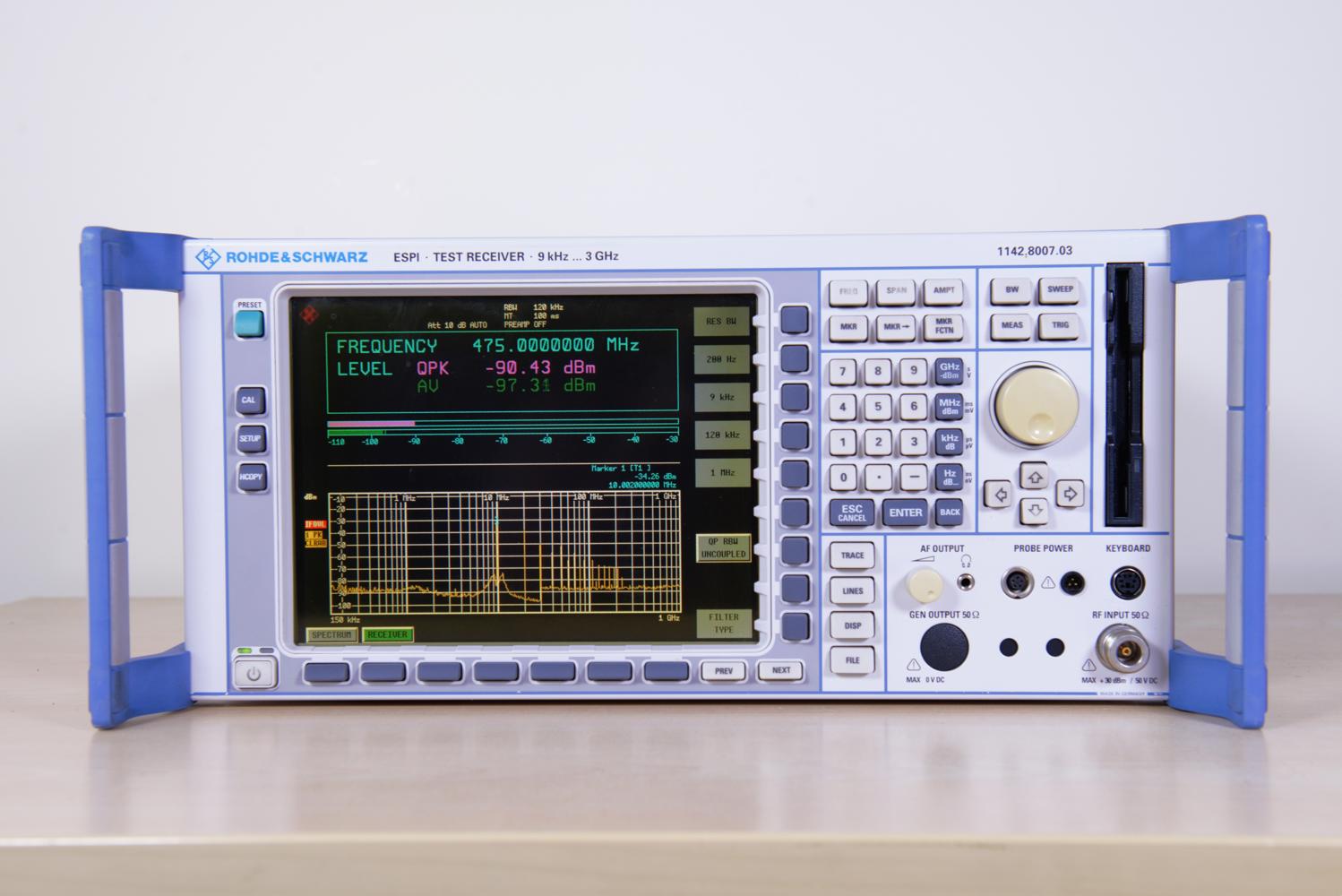

Тестовый приемник Rohde & Schwarz ESPI

 Тестовый приёмник Rohde & Schwarz ESPI: описание и технические характеристики

Общее описание

Rohde & Schwarz ESPI — это универсальный тестовый приёмник для измерений в области электромагнитной совместимости (ЭМС), предназначенный для диагностики и сертификации радиоэлектронной аппаратуры. Прибор сочетает функции измерительного приёмника, анализатора спектра и измерителя помех, обеспечивая высокую точность и соответствие международным стандартам (CISPR precompliance, EN, FCC, MIL-STD и др.).

Основные функции

Приёмник ESPI позволяет:

• измерять уровни индустриальных радиопомех;
• проводить анализ спектра в широком диапазоне частот;
• выполнять автоматизированные тесты на соответствие нормам ЭМС;
• выявлять источники непреднамеренных излучений;
• регистрировать и документировать результаты измерений;
• работать в составе автоматизированных измерительных комплексов.

Ключевые области применения

• сертификационные испытания на ЭМС;
• разработка и отладка электронной аппаратуры;
• контроль качества продукции на производстве;
• научно-исследовательские работы в области радиочастотной инженерии;
• мониторинг электромагнитной обстановки;
• диагностика и устранение помех в сложных системах.

Технические характеристики

1. Диапазон частот:

• базовая модель: от 9 кГц до 3 ГГц;
• опционально: расширение до 7 ГГц

2. Режимы измерений:

• измерительный приёмник (по стандартам CISPR precompliance);
• анализатор спектра;
• сканер помех;
• демодуляция сигналов (AM, FM, ЧМ);
• измерение мощности в канале.

3. Полосы разрешения (RBW):

• от 1 Гц до 10 МГц (с шагом 1–10);
• специальные полосы для ЭМС-тестов: 200 Гц, 9 кГц, 120 кГц, 1 МГц.

4. Динамический диапазон:

• более 100 дБ (при полосе 1 кГц);
• низкий уровень собственных шумов: <−150 дБм/Гц (на 1 ГГц).

5. Точность измерения уровня:

• ±0,5 дБ (в диапазоне 1 МГц–7 ГГц);
• коррекция по калибровочным таблицам для повышения точности.

6. Скорость сканирования:

• до 100 МГц/с (в режиме анализатора спектра);
• оптимизированные алгоритмы для быстрых ЭМС-тестов.

7. Входы и интерфейсы:

• 50-омный RF-вход (тип N или SMA);
• вход для внешних синхронизирующих сигналов;
• интерфейсы: USB, LAN (LXI), GPIB (опционально);

8. Дисплей и управление:

• цветной сенсорный экран (диагональ 21 см);
• русскоязычное меню;
• поддержка удалённого управления через ПК.

9. Встроенные инструменты:

• автоматический поиск пиковых сигналов;
• маркеры и лимитные линии для ЭМС-норм;
• функции усреднения и удержания максимумов;
• генерация отчётов в формате PDF/CSV.

10. Питание и габариты:

• напряжение: 100–240 В, 50–60 Гц;
• потребляемая мощность: до 150 Вт;
• размеры: 426×200×500 мм;
• масса: около 15 кг.

Особенности и преимущества

• Универсальность: объединяет функции нескольких приборов в одном корпусе.
• Соответствие стандартам: встроенная поддержка CISPR 16-1-1 precompliance, EN 55011, FCC Part 15 и др.
• Автоматизация: предустановленные шаблоны тестов для ускорения сертификации.
• Гибкость: модульное расширение функционала через опции и ПО.
• Надёжность: защита от перегрузок, температурная стабилизация.
• Удобство: интуитивный интерфейс и быстрая настройка.

Заключение

Rohde & Schwarz ESPI — это современный тестовый приёмник, сочетающий высокую точность, широкий функционал и удобство эксплуатации. Прибор идеально подходит для лабораторий, занимающихся сертификацией ЭМС, а также для разработчиков радиоэлектронной аппаратуры, которым требуется надёжный инструмент для анализа помех и спектра. Благодаря модульной архитектуре и поддержке актуальных стандартов, ESPI остаётся актуальным решением на долгие годы.
