ОБЗОР

Keysight FieldFox

Портативные анализаторы кабелей, антенн, цепей и радиочастотного спектра

Семейства A, B, C и D · диапазоны до 54 ГГц · CAT · VNA · SA · DTF · RTSA · I/Q streaming

Справочный материал для инженеров и специалистов по ВЧ/СВЧ-измерениям

Редакция: август 2026 года

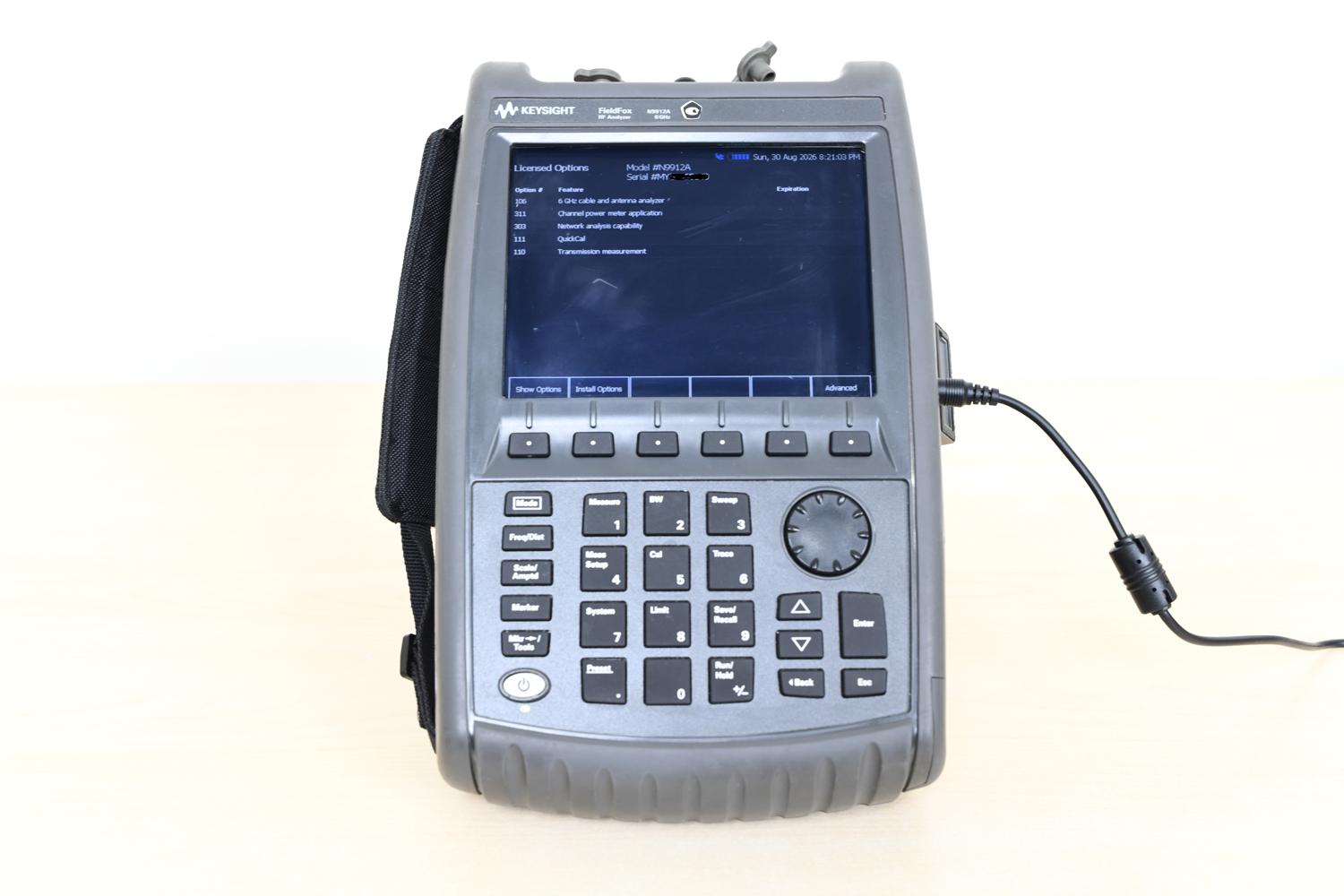

Keysight FieldFox — лабораторные возможности в полевом исполнении

Keysight FieldFox — семейство защищённых портативных ВЧ- и СВЧ-анализаторов для измерений непосредственно на объектах связи, радиолокационных позициях, антенных площадках и промышленных установках. В зависимости от модели и установленных лицензий один прибор может выполнять функции анализатора кабелей и антенн, двухпортового векторного анализатора цепей, анализатора спектра, измерителя мощности, генератора сигнала и средства поиска радиопомех.

Главная идея FieldFox — перенести существенную часть возможностей настольных анализаторов Keysight в автономный прибор массой около 3,2 кг. Семейство охватывает диапазоны от нескольких гигагерц до 50–54 ГГц, работает от аккумулятора и рассчитано на эксплуатацию вне лаборатории.

Первые приборы выпускались под маркой Agilent Technologies, поэтому на вторичном рынке встречаются внешне похожие Agilent FieldFox и Keysight FieldFox. После выделения Keysight в самостоятельную компанию линейка сохранила обозначения и продолжила развиваться.

Назначение прибора

FieldFox создавался прежде всего для монтажа, обслуживания и диагностики радиочастотных систем. Типовые задачи:

1. проверка фидерных кабелей, антенн и соединителей;
2. измерение КСВН, возвратных потерь и коэффициента отражения;
3. поиск повреждений кабеля методом Distance-to-Fault (DTF);
4. измерение потерь и электрической длины линии;
5. измерение S-параметров фильтров, усилителей, аттенюаторов и переключателей;
6. анализ спектра передатчиков, гармоник и побочных излучений;
7. поиск внешних и внутрисистемных радиопомех;
8. измерение мощности встроенными средствами или внешним USB-датчиком;
9. обслуживание базовых станций, радиорелейных линий, спутниковых и радиолокационных систем;
10. контроль радиочастотной обстановки, картирование и радиопеленгация.

FieldFox нельзя считать только портативным анализатором спектра: его реальное назначение определяется аппаратной моделью и активированными программными опциями.

Как читать обозначения FieldFox

В номере модели зашифрованы тип прибора, частотный класс и поколение платформы.

Обозначение	Базовое назначение
N991x	Комбинированный анализатор кабелей, антенн и СВЧ-цепей
N992x	Векторный анализатор цепей
N993x	Анализатор спектра
N995x	Высокочастотный комбинированный анализатор
N996x	Высокочастотный анализатор спектра



Последняя цифра часто связана с верхней частотой, но не образует простой универсальной шкалы. Поэтому модель N9918A, N9952A или N9914A необходимо проверять по официальной таблице, а не только по последней цифре.

Классическое поколение A-Series

A-Series наиболее широко представлена на вторичном рынке и остаётся практичным вариантом для сервисных и лабораторных работ.

Модель	Тип	Верхняя частота
N9913A	Комбинированный анализатор	4 ГГц
N9914A	Комбинированный анализатор	6,5 ГГц
N9915A	Комбинированный анализатор	9 ГГц
N9916A	Комбинированный анализатор	14 ГГц
N9917A	Комбинированный анализатор	18 ГГц
N9918A	Комбинированный анализатор	26,5 ГГц
N9925A–N9928A	Векторные анализаторы цепей	9–26,5 ГГц
N9935A–N9938A	Анализаторы спектра	9–26,5 ГГц
N9950A–N9952A	Комбинированные анализаторы	32–50 ГГц
N9960A–N9962A	Анализаторы спектра	32–50 ГГц



Ранние N9912A и N9923A выпускались для диапазонов до 4 или 6 ГГц и имеют более ограниченную архитектуру измерений, поэтому их нельзя считать полными аналогами последующих N991xA/N992xA.

Поколения B, C и D

B-Series развивает классическую платформу FieldFox и включает модели до 50–54 ГГц. Набор доступных приложений расширен, однако, как и ранее, конкретные функции определяются лицензиями.

C-Series ориентирована на ВЧ-диапазон до 10 ГГц и представляет более современную программно-конфигурируемую платформу для обслуживания кабелей, антенн и радиосетей.

D-Series, представленная в конце 2025 года, стала самым функциональным поколением FieldFox. Семейство включает комбинированные и спектральные модели на 14, 18, 26,5, 32, 44, 50 и 54 ГГц. Ключевое отличие — непрерывная потоковая передача I/Q-данных с полосой до 120 МГц через SFP+ 10 Gigabit Ethernet. Приборы работают под управлением Linux, имеют сенсорный интерфейс и поддерживают более 25 программно активируемых приложений.

Источник: официальное описание Keysight FieldFox D-Series

Основные характеристики семейства

Значения зависят от поколения, частотного исполнения и опций. Таблица описывает диапазон возможностей семейства, а не спецификацию одной модели.

Параметр	Типичное значение или диапазон
Максимальная рабочая частота	от 4 до 50–54 ГГц
Минимальная частота CAT/VNA	от 30 или 300 кГц в зависимости от модели
Минимальная частота анализатора спектра	до 9 кГц в старших конфигурациях
Динамический диапазон VNA	до 100 дБ
Абсолютная погрешность амплитуды SA	до ±0,5 дБ в нормированных условиях
S-параметры	S11, S21, S12 и S22 при наличии полного VNA
Внешняя опорная частота	10 МГц
Интерфейсы	LAN, USB, внешняя синхронизация; состав зависит от поколения
Навигация	опциональный GNSS/GPS
Масса классических моделей	около 3,2 кг
Питание	сменный аккумулятор или сетевой адаптер



Источник: технический обзор FieldFox A-Series

Анализ кабелей и антенн

Cable and Antenna Test (CAT) — один из основных режимов FieldFox. Он позволяет проверять антенно-фидерный тракт без демонтажа его отдельных компонентов. Доступны возвратные потери, КСВН, коэффициент отражения, потери в кабеле, расстояние до повреждения, электрическая длина и фазовые характеристики.

Поиск повреждений методом DTF

Distance-to-Fault преобразует измеренную частотную характеристику отражения во временную область и показывает расположение неоднородностей вдоль линии. На графике могут проявляться повреждённый участок кабеля, плохо установленный разъём, резкий изгиб, попадание влаги, переход между кабелями, неисправный грозоразрядник или разомкнутый конец.

Для правильного определения расстояния необходимо задать коэффициент укорочения кабеля. Ошибка в коэффициенте приводит к пропорциональной ошибке координаты. DTF определяет местоположение неоднородности, но не всегда однозначно указывает её физическую причину.

Векторный анализ цепей

При наличии соответствующей конфигурации FieldFox становится полноценным двухпортовым векторным анализатором цепей. Он измеряет S11, S21, S12 и S22, амплитуду и фазу, групповое время задержки, импеданс и адмиттанс, электрическую длину и характеристики во временной области.

Практические объекты измерения:

11. фильтры, дуплексеры и согласующие цепи;
12. усилители, аттенюаторы и радиочастотные переключатели;
13. направленные ответвители, делители и циркуляторы;
14. кабели, переходы и антенные устройства.

По предельному динамическому диапазону и скорости FieldFox не всегда заменяет старшие настольные ENA или PNA. Но для полевой диагностики, входного контроля и настройки большинства пассивных СВЧ-узлов его возможностей достаточно.

Калибровка CalReady и QuickCal

CalReady

CalReady — заводская коррекция непосредственно на измерительных портах. Она позволяет быстро начать измерение, если исследуемое устройство подключено прямо к порту. При добавлении кабеля или переходника плоскость калибровки смещается и точность результата ухудшается.

QuickCal

QuickCal переносит плоскость измерения через кабель или адаптер без полноценного внешнего набора мер. Это удобно на мачтах, крышах и удалённых объектах, где работа с несколькими прецизионными стандартами затруднена.

QuickCal не является полной заменой механической SOLT- или электронной ECal-калибровки. Для точных двухпортовых измерений, высокой развязки и малых фазовых ошибок рекомендуется применять соответствующий калибровочный комплект.

Источник: руководство Keysight по калибровке FieldFox

Анализатор спектра

Модели N993x и N996x изначально относятся к анализаторам спектра. В комбинированных N991x и N995x спектральный анализ обычно активируется отдельной опцией.

15. частота и уровень сигнала;
16. мощность канала и занимаемая полоса OBW;
17. мощность соседних каналов ACP/ACLR;
18. гармоники, побочные составляющие и спектральная маска;
19. отношение несущая/шум и полевая напряжённость;
20. спектрограмма, запись результатов и анализ помех;
21. измерение параметров импульсных сигналов.

Технология InstAlign корректирует амплитудную характеристику при изменении температуры. Это важно при переходе из помещения на улицу и при длительной работе под прямым солнечным нагревом.

Поиск радиопомех

С опцией Interference Analyzer прибор используется как переносной комплекс обнаружения и локализации помех. В зависимости от модели доступны спектрограмма, водопадное отображение, запись и воспроизведение спектра, географическая привязка, картирование, работа с направленной антенной и сетевые методы TDoA.

Классический перестраиваемый анализатор спектра не гарантирует обнаружение всех очень коротких событий. Для непрерывного контроля требуется RTSA либо потоковая регистрация I/Q-данных. Наиболее развитая потоковая архитектура реализована в D-Series.

Измерение мощности

Встроенный измеритель

Встроенный режим оценивает мощность через радиочастотный вход. Он удобен для оперативной проверки передатчика, однако по метрологическим характеристикам обычно уступает специализированному измерителю с внешним датчиком.

USB-датчики мощности

К FieldFox подключаются совместимые USB-датчики Keysight. С подходящим пиковым датчиком измеряются средняя и пиковая мощность, длительность импульса, фронты, скважность и мощность в импульсе.

Option 208 позволяет измерять мощность USB-датчиком в зависимости от частоты внутреннего источника FieldFox. Режим полезен для скалярной характеристики смесителей, преобразователей и устройств, у которых входная и выходная частоты различаются.

Источник: каталог программных возможностей FieldFox

Дополнительные функции

В зависимости от модели и лицензий FieldFox может поддерживать:

22. векторный вольтметр, трекинг-генератор и расширенный анализ передачи ERTA;
23. измерение коэффициента шума и анализ импульсных сигналов;
24. генерацию импульсов и источник регулируемого постоянного смещения;
25. GNSS/GPS, картирование и привязку измерений к координатам;
26. измерения 5G NR, LTE, OTA и электромагнитных помех EMI;
27. анализ спектра реального времени и потоковую передачу I/Q;
28. дистанционное управление, SCPI и экспорт CSV/S2P.

Особенности полевой эксплуатации

FieldFox имеет герметизированный корпус, защищённую клавиатуру и экран, пригодный для работы при ярком освещении. Классические модели испытывались на вибрацию, удар, влажность и пыль. Сменный аккумулятор, отсутствие открытых вентиляционных отверстий и возможность управления в перчатках делают прибор удобным для выездных работ.

На морозе продолжительность работы аккумулятора сокращается, а при прямом солнечном нагреве прибор может достигнуть предельной рабочей температуры. Для точных измерений также необходимо защищать фазостабильные кабели и прецизионные разъёмы от изгиба, загрязнения и механической нагрузки.

Что определяет реальную функциональность

Два прибора с одинаковым номером на передней панели могут существенно отличаться. Конфигурацию определяют:

29. аппаратная модель и максимальная частота;
30. поколение A, B, C или D;
31. установленные аппаратные модули;
32. постоянные, временные или подписочные лицензии;
33. версия системного программного обеспечения.

Перед покупкой следует открыть экран Installed Options и сохранить фотографию полного списка лицензий. Описание продавца «VNA + Spectrum Analyzer» без подтверждения меню опций недостаточно.

Преимущества

34. объединение нескольких приборов в одном защищённом корпусе;
35. диапазон до миллиметровых волн и полноценные векторные измерения;
36. динамический диапазон VNA до 100 дБ и высокая точность амплитуды SA;
37. CalReady и QuickCal для быстрого начала полевых измерений;
38. питание от аккумулятора и поддержка USB-датчиков мощности;
39. спектрограмма, анализ помех и возможность программного расширения;
40. экспорт S-параметров и дистанционная автоматизация.

Ограничения

41. высокая стоимость нового прибора и программных лицензий;
42. сильная зависимость возможностей от комплектации;
43. меньшая скорость и динамический диапазон, чем у старших лабораторных VNA;
44. ограниченная мгновенная полоса у ранних поколений;
45. ограниченное время автономной работы;
46. высокая стоимость калибровки, прецизионных кабелей и ремонта портов;
47. отсутствие полноценного RTSA в базовых конфигурациях.

Комбинированная модель не обязательно заменяет специализированный анализатор спектра или настольный VNA. Для выбора нужно сопоставлять не только верхнюю частоту, но и динамический диапазон, фазовый шум, полосу анализа и набор измерений.

Что проверить при покупке подержанного FieldFox

48. точный номер модели, поколение и максимальную частоту;
49. полный список установленных опций и тип лицензий;
50. прохождение внутренних тестов;
51. состояние аккумулятора и зарядного устройства;
52. работу обоих портов и состояние центральных контактов;
53. точность уровня на нескольких частотах в режиме SA;
54. динамический диапазон S21 и измерение известной нагрузки по S11;
55. работу CalReady и пользовательской калибровки;
56. сохранение файлов, USB, LAN и дистанционное управление;
57. экран, клавиатуру, энкодер и отсутствие следов влаги;
58. дату последней метрологической калибровки;
59. комплектность и доступность актуальной прошивки.

Для проверки VNA полезны калибровочный набор, качественная нагрузка 50 Ом и проверенный аттенюатор. Для анализатора спектра нужен калиброванный генератор известной частоты и мощности.

Особое внимание следует уделить портам моделей на 26,5–54 ГГц. Даже небольшое повреждение контакта 3,5 или 2,4 мм вызывает заметную ошибку, а замена портового узла стоит дорого.

Как выбрать подходящую модель

Задача	Рекомендуемая конфигурация
Кабели и антенны до 6 ГГц	N9912A/N9913A/N9914A с режимом CAT
Фильтры, усилители, аттенюаторы	Модель с полным двухпортовым VNA
Поиск помех и проверка передатчиков	N993x/N996x или N991x/N995x с опцией SA
РРЛ, спутник, радиолокация	18/26,5/32/44/50 ГГц по рабочему диапазону
Широкополосный RTSA и I/Q-запись	D-Series с требуемыми приложениями



При ограниченном бюджете исправный A-Series с нужными постоянными лицензиями часто полезнее нового прибора в минимальной комплектации.

Вывод

Keysight FieldFox — одно из наиболее универсальных семейств портативных ВЧ- и СВЧ-анализаторов. Его главное преимущество — возможность заменить несколько лабораторных приборов непосредственно на объекте: обнаружить повреждение кабеля, измерить КСВН антенны, проверить S-параметры фильтра, оценить спектр передатчика, локализовать радиопомеху и измерить мощность USB-датчиком.

Старшие модели расширяют диапазон до 50–54 ГГц, а D-Series добавляет широкополосную потоковую регистрацию I/Q. При покупке решающее значение имеют точная модель, поколение, верхняя частота и список опций: само название FieldFox не гарантирует наличие полного VNA, анализатора спектра или RTSA.
